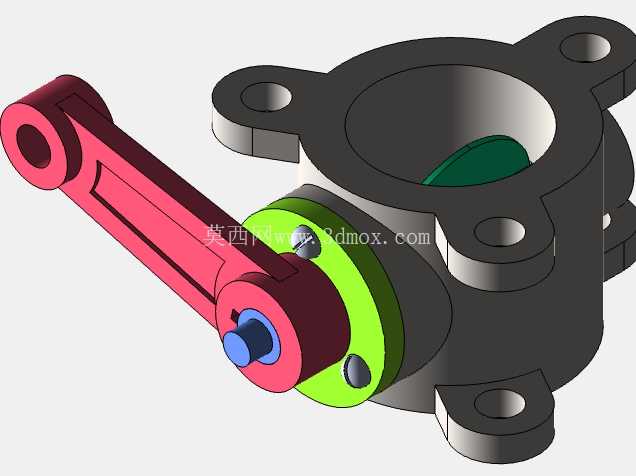

法兰式手动蝶阀全套结构装配设计

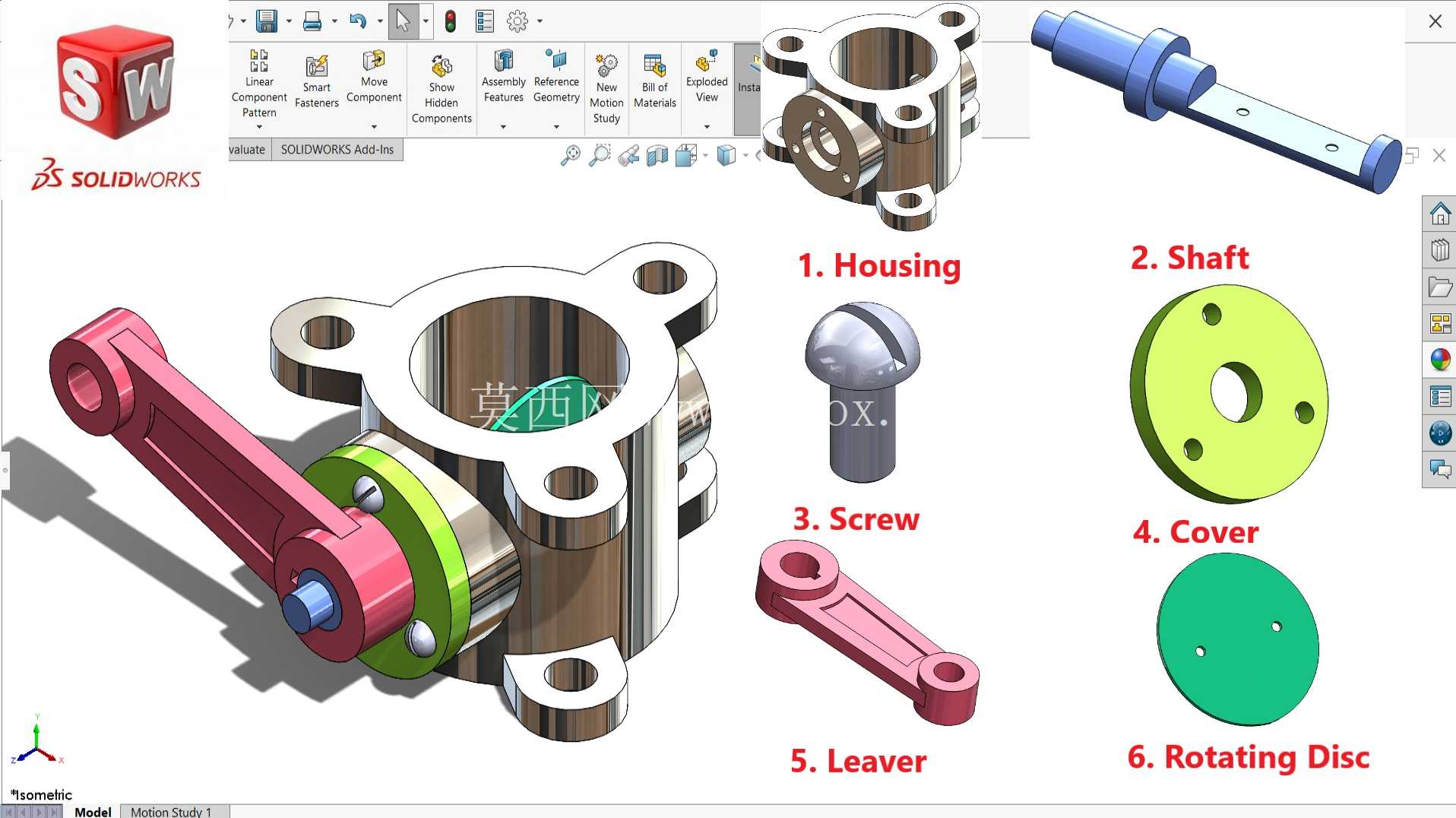

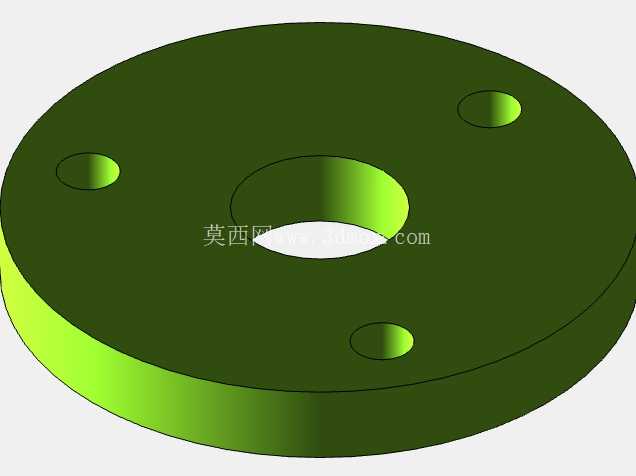

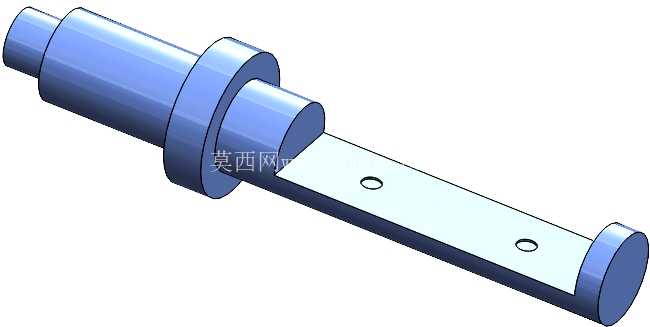

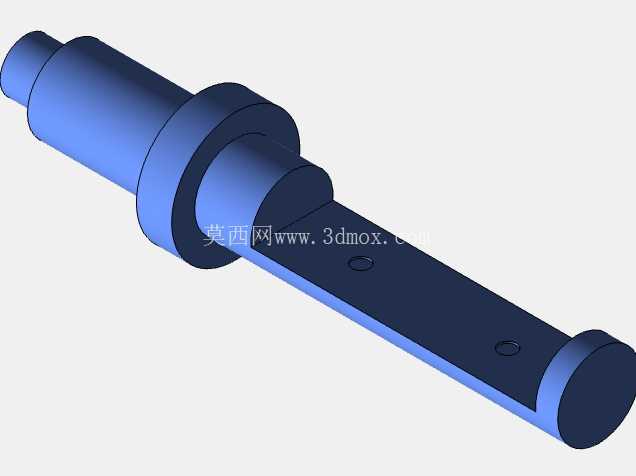

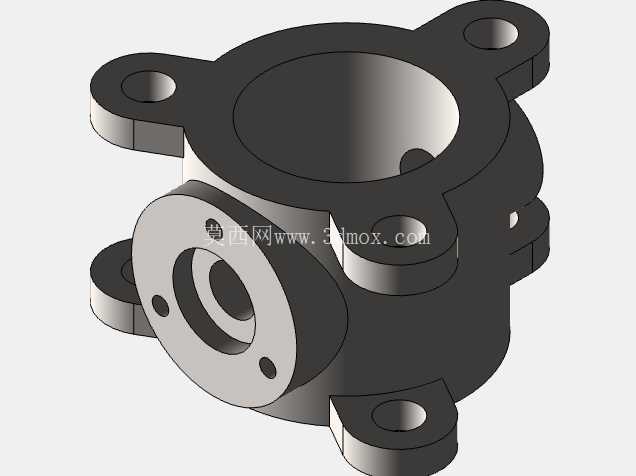

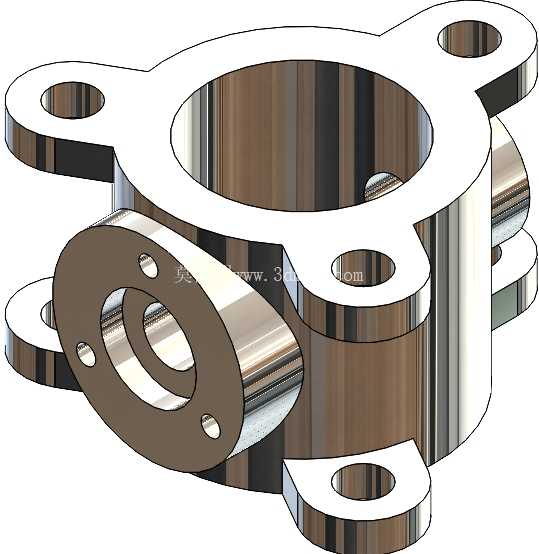

　　这套蝶阀装配结构，核心面向低压给排水、暖通循环水、普通化工介质输送的管路截断与调节场景，区别于高压闸阀、截止阀的长行程结构，蝶阀依靠绕阀杆旋转的阀板完成启闭，整体结构长度短，安装占用空间小，在DN50-DN300口径的中低压管路上应用占比极高。从结构拆分来看，整套装配共包含六个核心组成部分：阀体作为整个阀门的承载基体，采用两端法兰连接结构，法兰端面上预留均布的螺栓过孔，可直接与管路端法兰配对安装，阀体中腔设置环形密封座安装位，内壁做圆弧过渡处理，避免阀板旋转过程中出现卡滞，同时减少介质流经时的紊流阻力。阀杆作为动力传递的核心零件，采用上下两段同轴定位结构，上端伸出阀体部分与驱动手柄配合，通过扁方结构传递扭矩，中段穿过阀板中心的定位孔，依靠销钉或平键与阀板实现周向固定，下端插入阀体底部的定位轴孔内，配合耐磨轴套减少旋转摩擦，保证阀板转动过程中无径向窜动。密封端盖安装在阀体上端的阀杆穿出位置，通过内六角螺钉压紧密封填料，既可以避免阀杆转动时介质从穿出间隙泄漏，又能为阀杆提供上部径向支撑，限制阀杆的轴向窜动量。

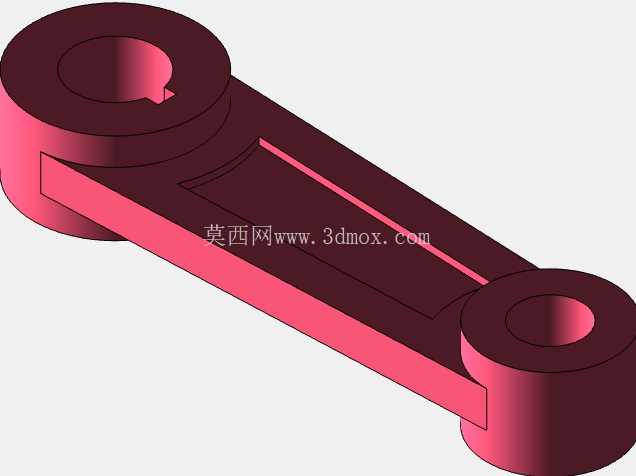

　　手动驱动手柄采用杠杆式结构，一端与阀杆上端扁方卡合，手柄上预留多档位定位卡槽，可与阀体上的限位凸台配合，实现阀板0-90度范围内的任意开度锁定，满足不同流量的调节需求，手柄长度经过力矩匹配，操作人员无需额外辅助工具即可手动完成启闭操作，在无气源、电源的现场管路场景中适用性更强。旋转阀板是直接控制介质通断的核心零件，采用圆盘式结构，外圆轮廓与阀体内腔密封面精准贴合，表面做抛光处理降低介质附着，阀板中心设置与阀杆配合的通孔以及键槽，保证扭矩传递的可靠性，阀板边缘做倒角处理，在旋转启闭过程中不会刮伤密封面，延长密封件的使用寿命。紧固螺钉分别用于端盖固定、手柄与阀杆的锁紧、密封压环的固定，全部采用标准内六角圆柱头螺钉，方便现场拆装维护。

　　从设计逻辑上，这套结构优先考虑了现场维护的便捷性，所有易损件均可以在不将阀体从管路上拆下的情况下完成更换：只需要拆下手轮、上端端盖，即可抽出阀杆、取出阀板，更换密封件，大幅降低后期运维的工作量。安装边界上，法兰连接尺寸符合通用管路法兰标准，阀体结构长度符合同口径蝶阀的安装尺寸规范，可直接替换同参数的老旧蝶阀，无需调整管路间距。结构设计过程中，所有配合面的公差经过匹配：阀杆与轴套采用间隙配合，保证转动顺畅无卡滞；阀板与密封面采用过盈配合，保证关闭状态下的零泄漏；法兰密封面采用凸面结构，配合法兰垫片可实现管路端面的可靠密封。

　　在实际工况中，这类手动蝶阀通常安装在管路的分支节点、设备进出口位置，用于日常检修时的介质截断，也可通过手柄的不同开度调节管路流量，相比同口径的闸阀，启闭速度更快，操作力矩更小，整体重量仅为同参数闸阀的三分之一左右，非常适合空间受限的管廊、设备夹层内安装使用。建模过程中所有零件均采用参数化设计，修改阀门口径、压力等级参数时，可通过调整特征参数快速生成对应规格的零件模型，装配体中添加了完整的配合约束，可直接模拟阀板旋转启闭的全过程，验证运动过程中是否存在干涉，检查手柄旋转到不同开度时阀板的实际过流面积，为后续的工程图输出、工艺加工提供准确的三维依据。
