工装用快速压紧肘节夹结构设计

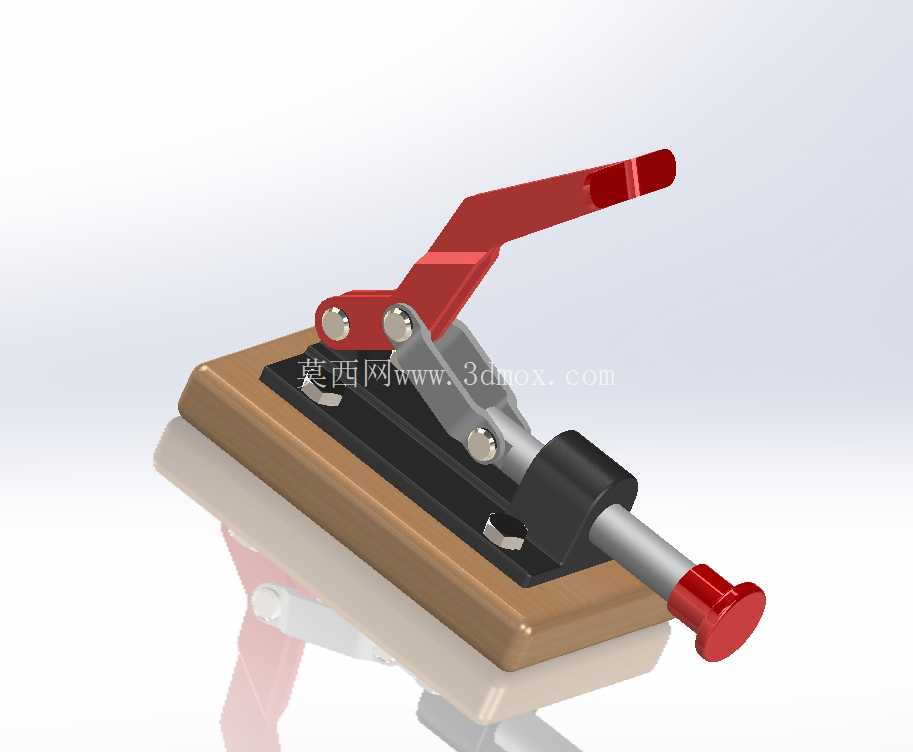

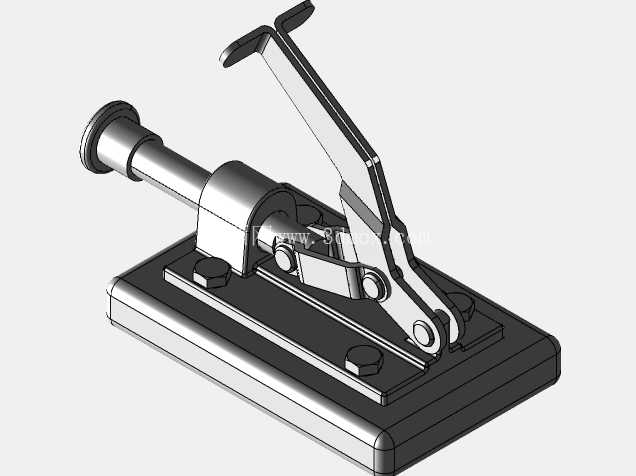

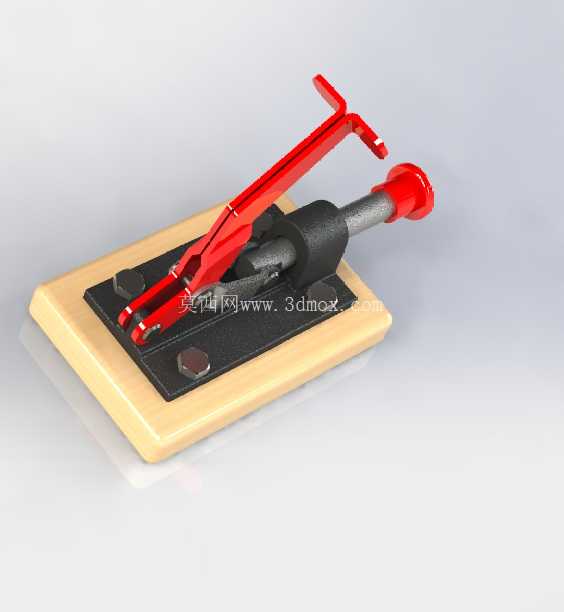

　　在机械加工、焊接工装、装配检具以及小型零部件组对工位上，这类肘节夹是出镜率极高的手动压紧元件，核心作用是在无外接动力源的场景下，依靠连杆机构的死点特性实现工件的快速压紧与松脱，相比传统螺栓压板的装夹方式，单工位装夹耗时能压缩到原来的五分之一，尤其适配小批量多品种的柔性生产场景，操作人员无需额外工具，单手即可完成锁紧与释放动作，大幅降低重复装夹的劳动强度。从结构设计逻辑来看，这套肘节夹采用了经典的肘杆过死点锁紧原理，操作手柄与压臂通过多组铰接连杆传递作用力，当手柄下压到锁紧位置时，连杆铰接点会越过力的作用线死点，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，无需额外的锁止销或者弹簧预紧维持，可靠性远高于普通的偏心压紧结构。

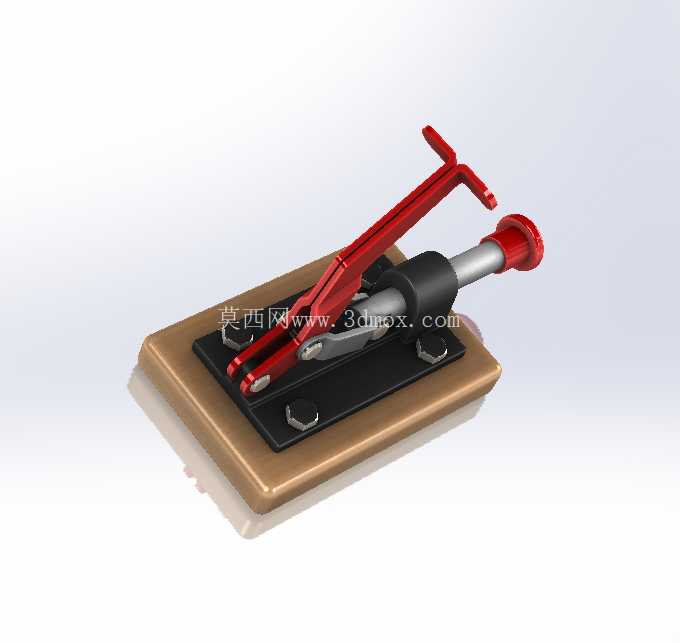

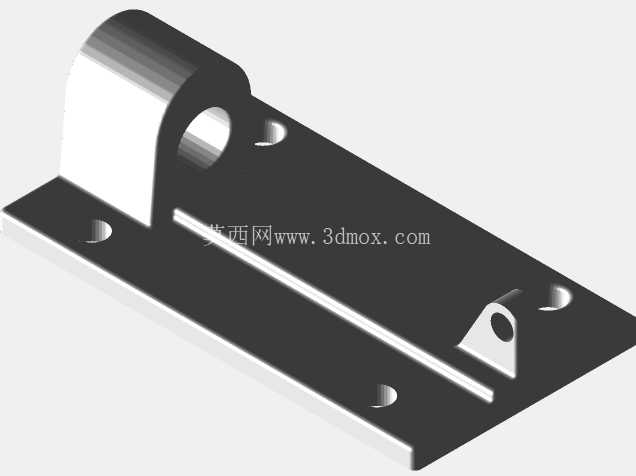

　　整套夹钳的安装基准为底部的矩形安装座，座体上预留了两个沉头安装孔，孔位间距适配常规工装平台的T型槽间距，也可以直接通过螺栓固定在定制工装的基板上，安装时需要保证压头的压紧行程覆盖工件的装夹公差范围，通常压头的有效压紧行程在15-25mm区间，能够兼容不同厚度的工件装夹需求，压头端部采用了圆弧过渡的接触端，避免压紧过程中在工件表面留下压痕，针对表面质量要求高的工件，还可以在压头位置加装聚氨酯或者橡胶防护垫。从功能特性上区分，这款肘节夹属于水平式压紧类型，手柄锁紧后处于与安装座平行的水平状态，不会在工装上方形成突出的操作干涉，适合在空间紧凑的多工位排布工装中使用，不会和相邻工位的夹具、操作工具产生碰撞。

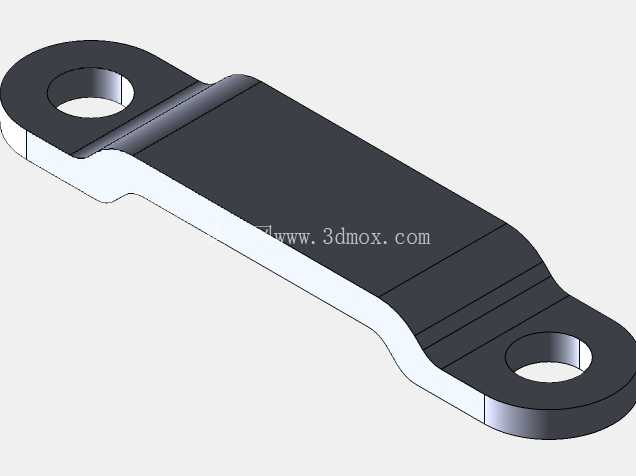

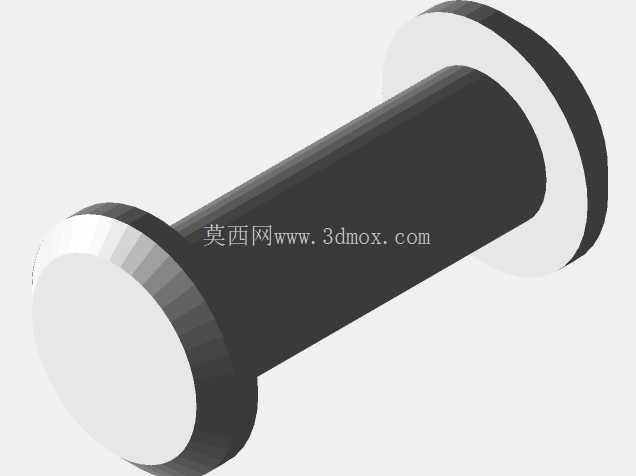

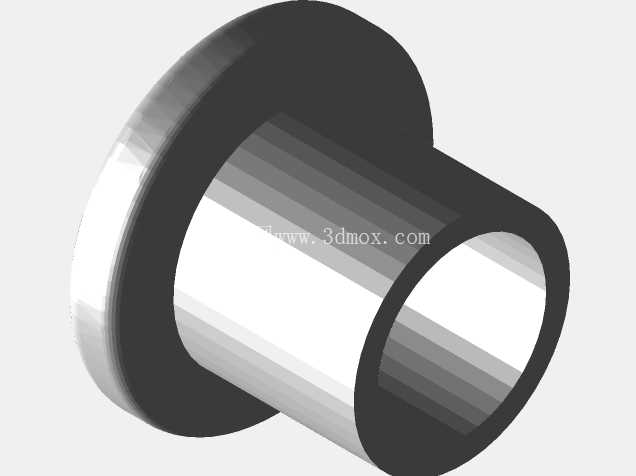

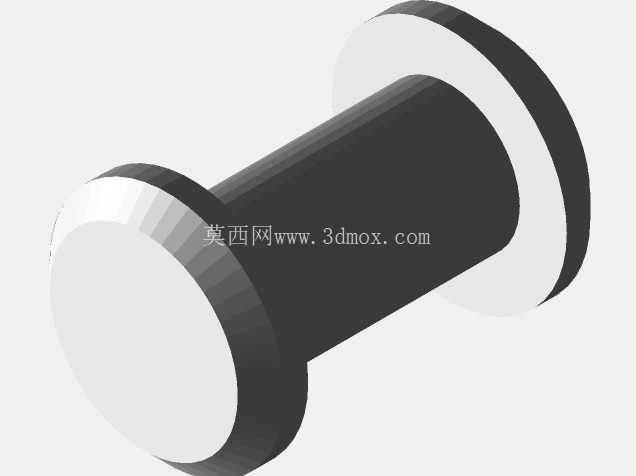

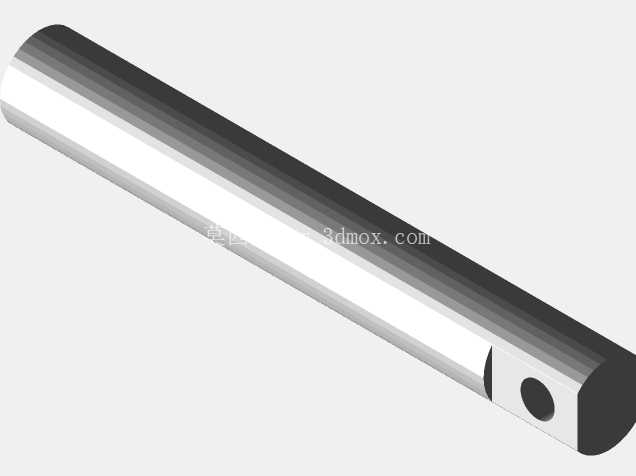

　　夹钳的受力杆件采用了冲压成型的钢板结构，铰接位置的销轴经过淬火处理，表面硬度达到HRC45以上，能够承受长期反复的铰接磨损，正常工况下的铰接副使用寿命可以达到万次以上的开合循环，中间的传力推杆采用了圆钢车削成型，表面做了发黑防锈处理，推杆与导向套之间预留了合理的配合间隙，既保证推杆滑动顺畅，又不会出现过大的径向窜动影响压紧精度。在实际选型应用时，需要重点关注夹钳的额定压紧力参数，这款结构的额定压紧力在200-300kg区间，足够应对普通机加工的铣削、钻孔工位的工件固定，也能满足焊接工位的工件定位需求，但不适合用于大切削量的重载加工场景，避免压紧力不足导致工件移位。

　　安装边界方面，整套夹钳在锁紧状态下的总高度不超过80mm，安装座的长宽尺寸控制在120mm*60mm范围内，不会占用过多的工装基板空间，手柄的操作力控制在15kg以内，普通操作人员单手即可轻松完成锁紧操作，不需要借助加力杆，避免过度施力导致连杆机构变形。在设计建模过程中，需要重点验证连杆机构的死点位置是否合理，既要保证锁紧状态下有足够的自锁余量，避免因为振动导致机构松脱，又要保证松脱时的操作行程不会过长，影响操作效率，同时铰接位置的配合间隙需要控制在合理范围，间隙过大会导致压紧位置出现偏差，间隙过小则会出现操作卡滞的问题，在寒冷或者多粉尘的工况下使用时，还需要在铰接位置预留润滑脂加注空间，定期补充润滑脂保证机构动作顺畅。
