四自由度多关节工业机械臂结构

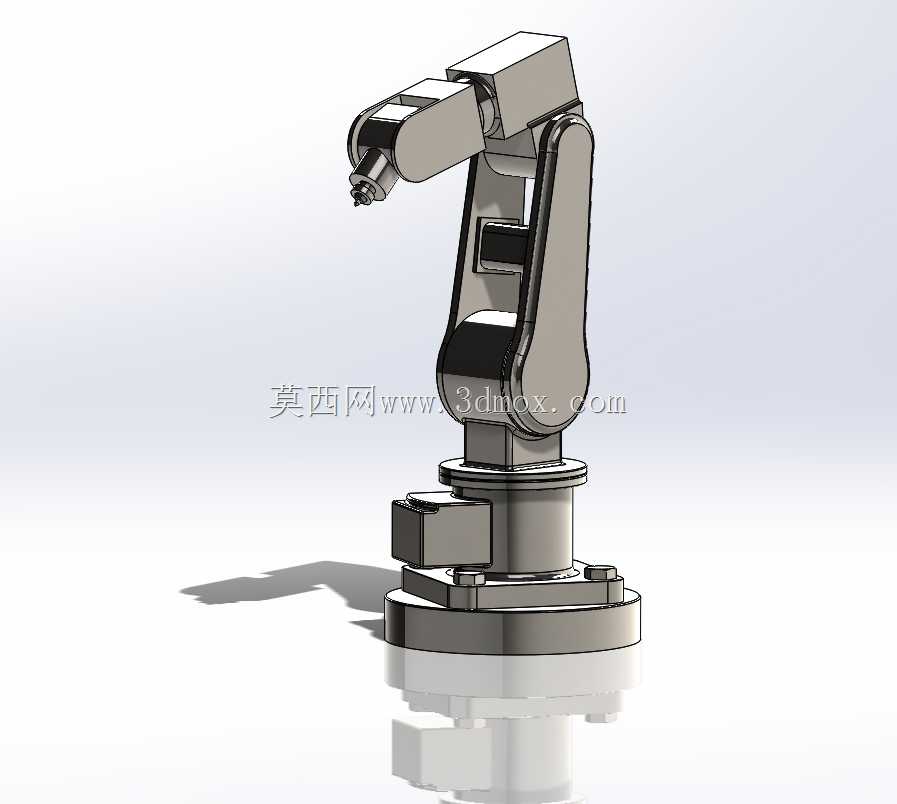

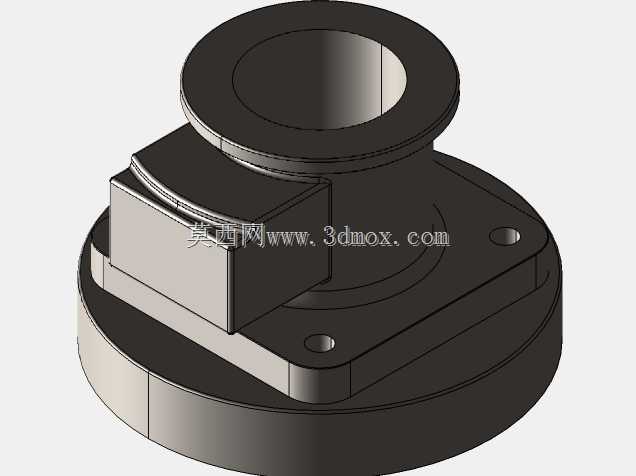

　　这套四自由度关节式机械臂面向轻载工位的自动化搬运与操作需求，整体采用串联关节布局，从底部回转座到末端执行器依次布置四个旋转自由度，能够在有限工作半径内完成平面取放、姿态调整、点位转移和简单轨迹跟随。底座为圆盘式安装结构，通过法兰面与工作台或设备机架连接，底部承担整机倾覆力矩，适合在装配线旁、检测工位、教学实训台以及小型自动化单元中固定使用。

　　从实际用途看，这类机械臂并不追求大负载，而是强调结构紧凑、动作直观和改型方便。它可以承担小件上下料、工装取放、喷嘴或工具指向、简易喷涂演示、视觉检测位姿调整等任务。末端预留夹爪或工具接口，腕部结构能够带动执行器改变朝向，使工件在抓取后完成抬升、转位和下放。相比六轴机器人，四轴方案在不需要复杂空间姿态解算的场景中更易控制，关节数量少，传动链短，维护点也相对集中。

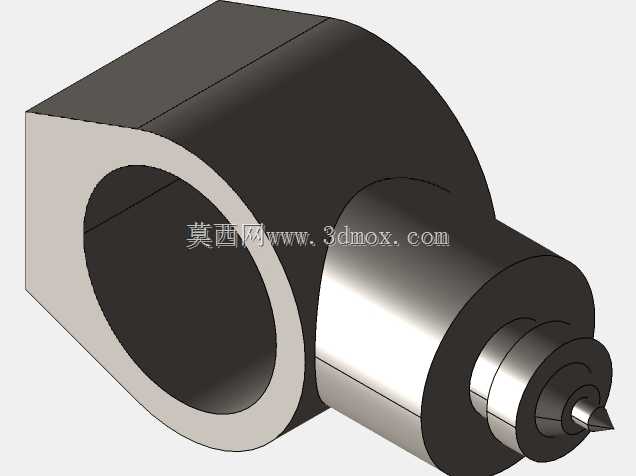

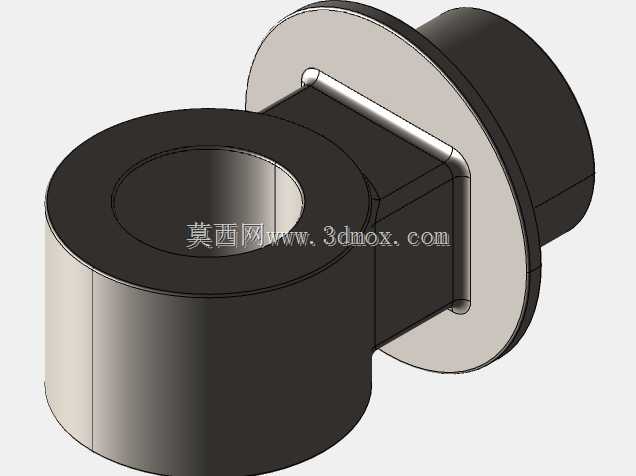

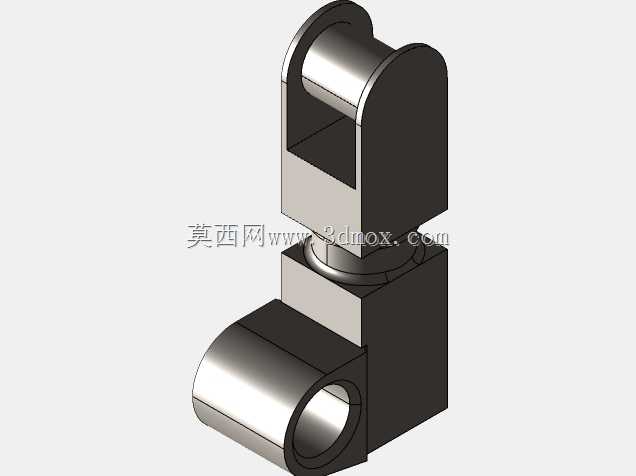

　　建模时重点处理了各关节的相对运动关系。底部回转关节负责整机绕竖直轴线旋转，决定臂体在水平面内的工作方向；大臂与肩部连接处形成主俯仰关节，承担臂体展开和收回；小臂与大臂之间设置第二俯仰关节，用于调整末端到达高度和伸距；腕部关节则负责末端工具的角度翻转。四个关节轴线关系清晰，相邻壳体之间保留转动间隙，避免在极限摆角下发生几何干涉。

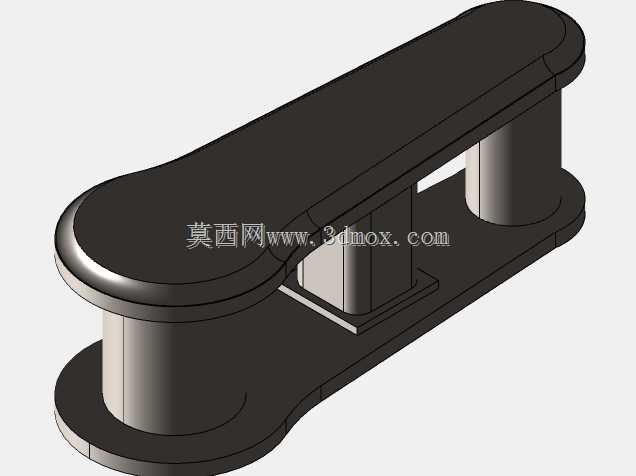

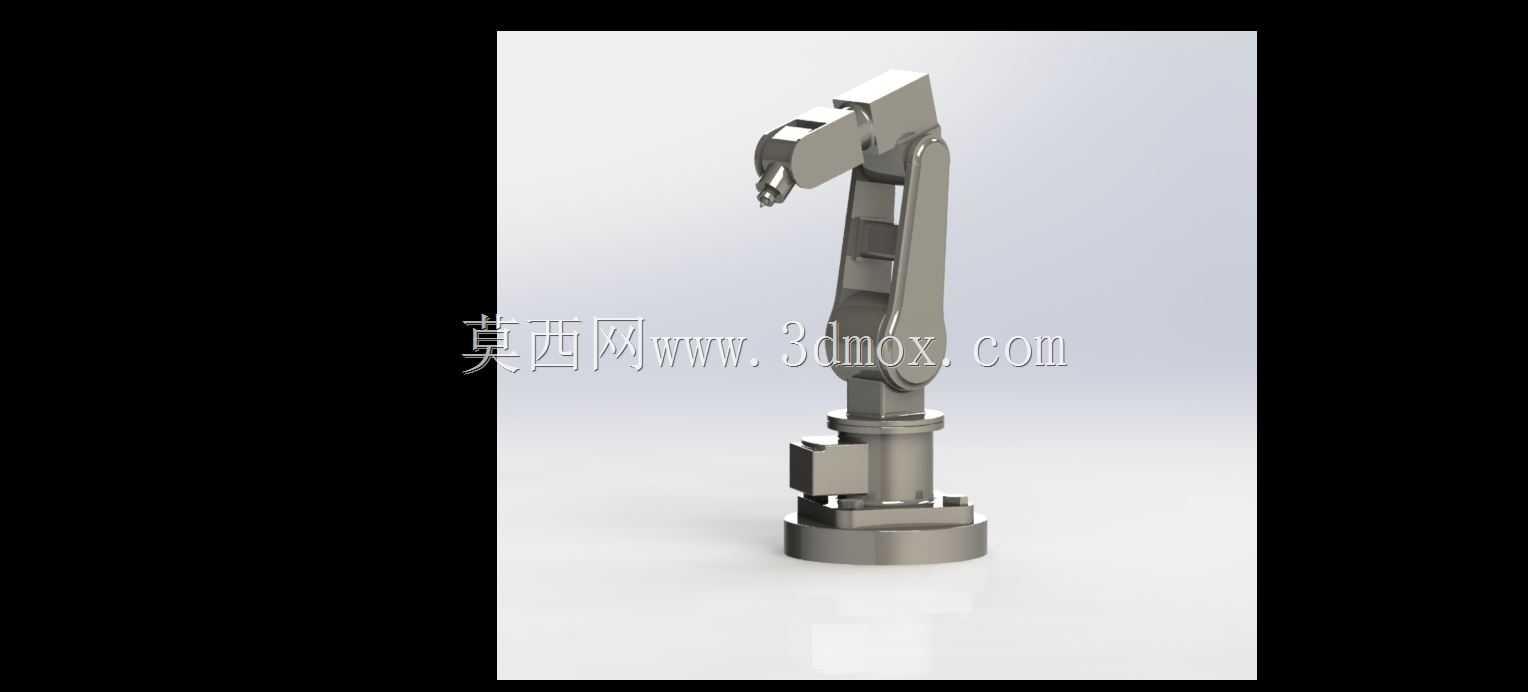

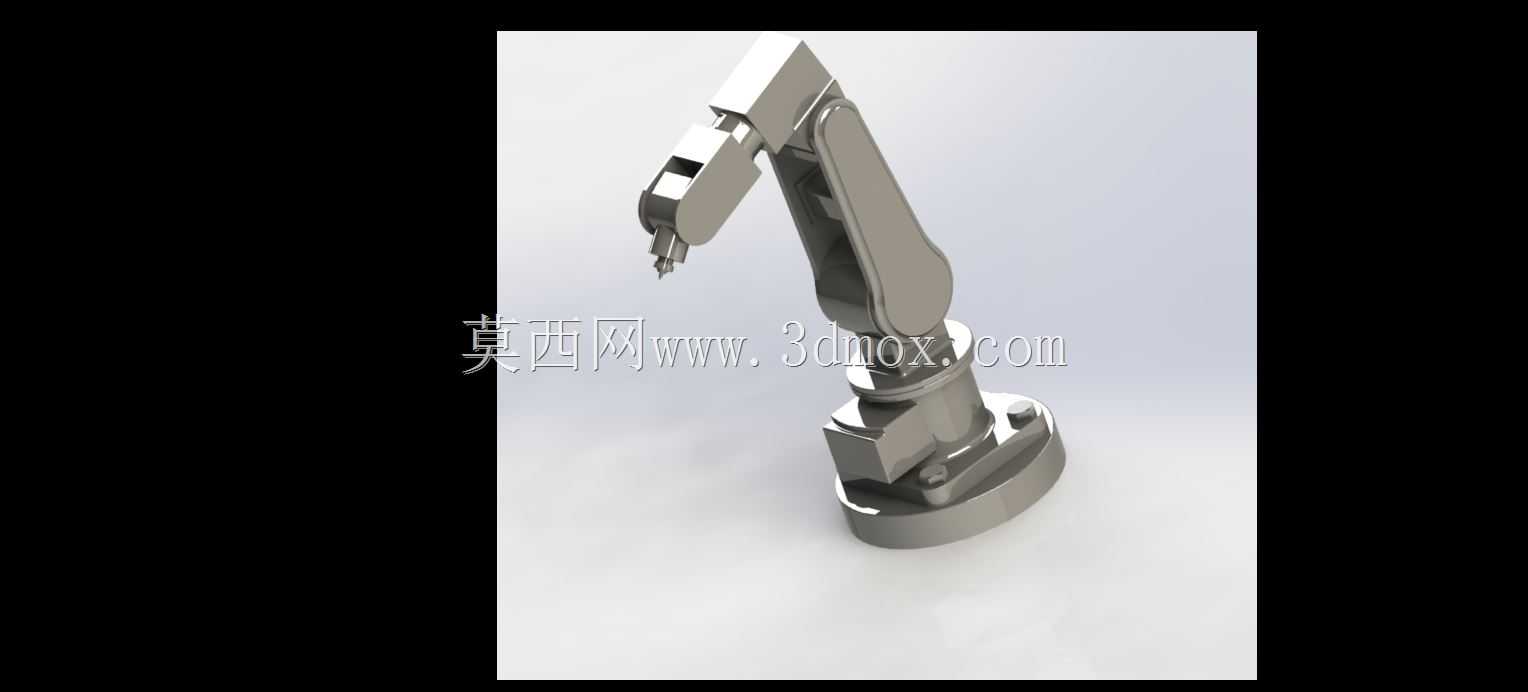

　　外形上，臂体采用流线型包覆壳体，大臂和小臂侧面为连续曲面，内部可容纳伺服电机、减速器、走线槽或连杆机构。底座较粗，向上逐渐过渡到肩部铰接区，使整机视觉重心稳定；小臂末端收窄，便于安装夹爪、吸盘或工艺工具。壳体表面以金属质感表达，突出铸件或机加工件的厚重感，关节转折处设置圆角和加强轮廓，既减少应力集中，也让外形更接近量产工业设备。

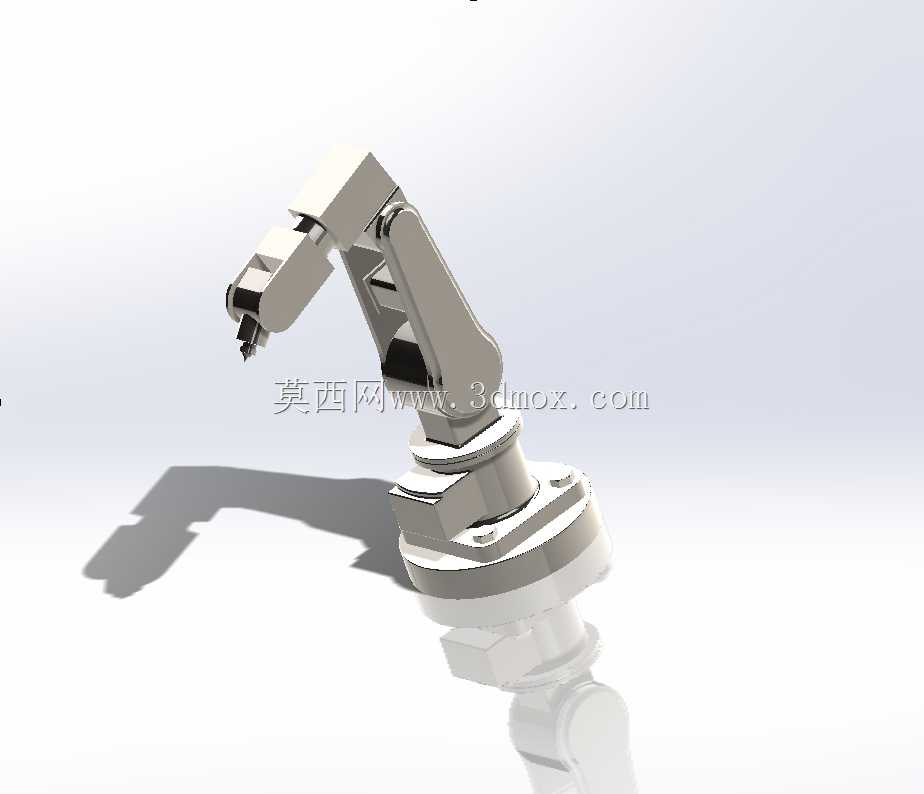

　　安装边界方面，圆盘底座需要在工作台上预留与底盘直径相匹配的固定区域，周围应留出肩部回转空间，避免臂体在水平旋转时与护栏、料盘或相邻设备碰撞。机械臂向上展开时，大臂最高点会明显超过底座，因此上方不能布置低矮管线；向前伸展时，小臂和末端工具会达到最大工作半径，工位布局应按最远抓取点和安全余量共同确定。若末端加装夹爪，还需把夹爪长度和工件尺寸计入伸距，不能只按臂体本体判断可达范围。

　　结构设计思路偏向工程演示与方案验证：通过完整表达底座、关节壳体、臂杆、腕部和末端接口，使设计者能够直观检查运动包络、装配关系和外观比例。底座法兰孔位、关节铰接轴线、臂杆厚度以及腕部连接面都应在后续细化中与所选电机、减速器和标准紧固件匹配。对于教学或方案展示场景，该模型可用于说明串联机器人的自由度配置、工作空间形成方式和多关节协同动作；对于设备开发场景，则可作为轻载机器人本体造型与结构布置的参考，进一步补充驱动元件、线缆、密封和限位结构后形成可加工方案。
