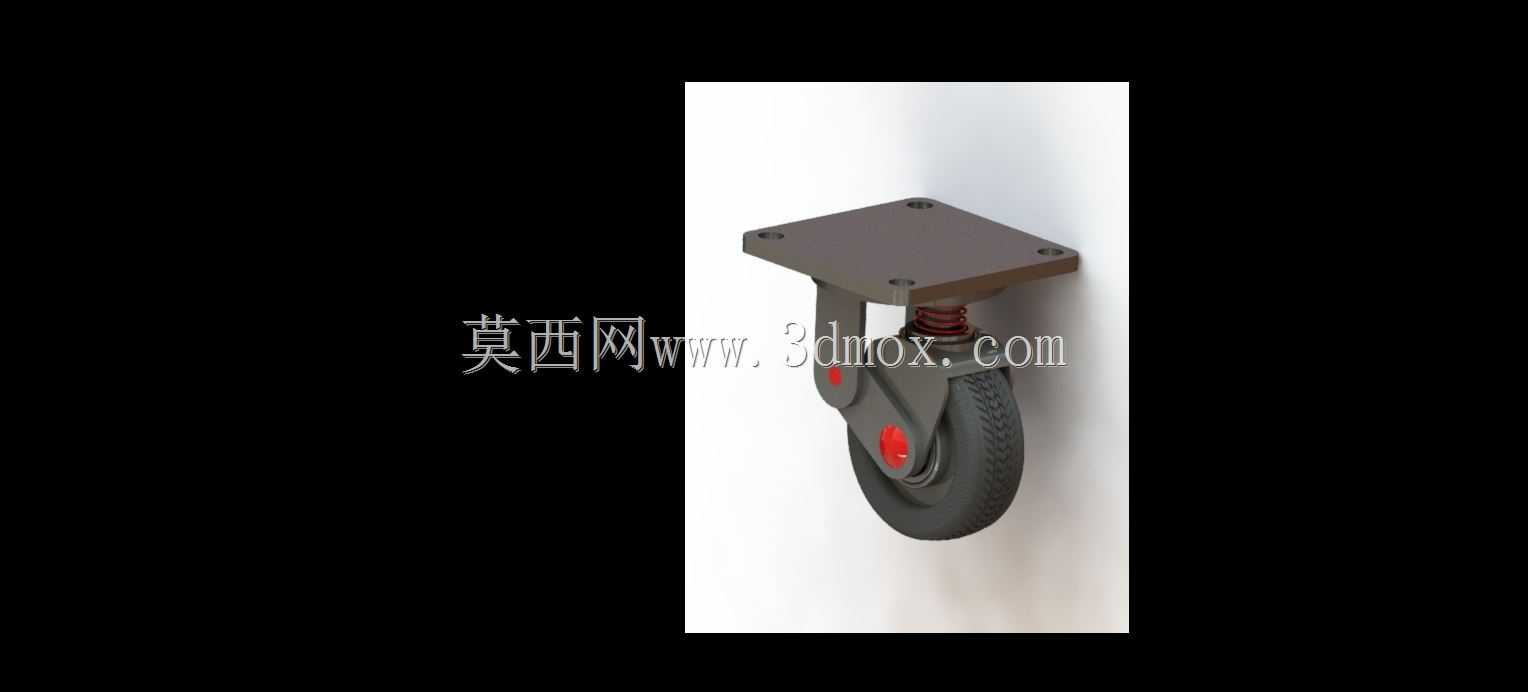

带弹簧缓冲重载万向脚轮总成

　　这套带弹簧缓冲结构的重载万向脚轮，面向需要频繁移动、同时对冲击振动较为敏感的工业设备场景。脚轮作为整机与地面之间的承载与行走界面，看似结构简单，却直接决定设备转运时的平顺性、转向灵活性以及停放稳定性，在自动化产线辅机、移动工装架、检测设备机柜、物流周转车和中小型移动式机械上都有大量应用。

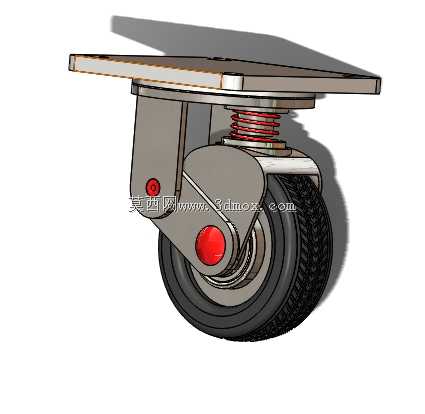

　　从实际用途看，该脚轮承担竖向承载、滚动行走、水平转向和路面冲击缓冲四类功能。顶部方形安装板通过四个螺栓孔与设备底架连接，载荷由安装板传递到回转支架，再经弹性元件和轮叉作用到滚轮。滚轮采用带花纹的橡胶或聚氨酯胎面，能够在车间环氧地面、水泥地面及普通铺装路面上提供足够摩擦力，同时降低滚动噪声。轮面纹理有助于改善附着表现，减少起步、制动和转向时的打滑。

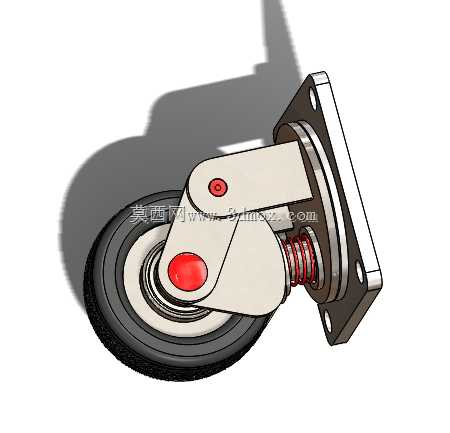

　　缓冲设计是该结构的重点。支架内部设置竖向弹簧，使轮体相对于安装板具有一定浮动行程。当地面出现接缝、门槛、沟槽或不平整区域时，滚轮可先随地形上下运动，弹簧吸收部分冲击，避免刚性冲击直接传入设备框架。对于搭载精密仪器、电气控制柜或易碎工件的移动设备，这种结构能够降低瞬时加速度，减少紧固件松动、仪表偏差和内部零件受振损伤的风险。设计时需要根据设备自重、单点载荷和预期越障高度确定弹簧刚度：刚度过大则缓冲效果不明显，刚度过小则容易产生明显下沉或往复晃动。

　　回转部分采用万向支架形式，轮叉可绕竖直轴线旋转，从而实现任意方向推行。支架侧板与顶部回转座之间需要保证同轴度和足够的轴承承载区域，使转向在满载状态下仍能顺畅动作。轮轴位置相对回转中心存在适当偏距，这是万向轮能够自动跟随推行方向的关键；偏距过小会导致回正和转向迟钝，偏距过大则会增加转向力矩和支架弯矩。模型中轮叉、转轴、弹簧座、轮轴和紧固件之间的装配关系完整，适合用于检查运动干涉和安装空间。

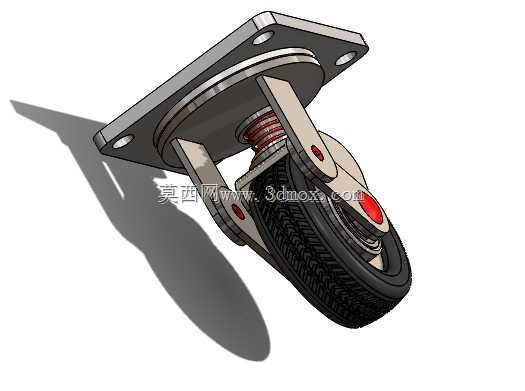

　　外形与安装边界方面，顶部方形底板提供稳定的螺栓连接面，四个安装孔分布在板角附近，装配时应在设备底梁或加强板上对应开孔，避免仅固定在薄蒙皮上。选型时需重点核对底板孔距、板厚、安装面到轮底的总高度、轮径、轮宽以及回转半径。回转半径不仅包含滚轮自身宽度，还应考虑轮叉绕中心旋转时所占的 envelope，设备底部相邻构件、地脚杯、刹车件和管线不能侵入该范围。弹簧压缩后的最低高度与完全伸展高度也要纳入底架设计，防止设备顶升或地面抬升时支架顶死。

　　结构建模时，滚轮可按胎面、轮毂和轮轴分层处理，胎面花纹用于表达外观和接触特征，轮毂中心与轴承或衬套配合。轮叉侧板承受侧向力和垂直载荷，转角处应避免尖锐应力集中，实际生产中常通过折弯、焊接或铸件成型。顶部安装板与回转座之间需保留推力轴承或耐磨滑动面的位置，弹簧周边则应设置导向结构，防止受压时侧向失稳。若设备需要长期定点停放，还可在同一底板附近配置可调地脚，使脚轮在工作状态下卸载。

　　在整机布置中，四只脚轮通常按矩形分布，重载设备可采用两只定向轮加两只万向轮，或四角均采用万向轮以提高狭小空间内的机动性。带缓冲的万向脚轮尤其适合地面条件不稳定、需要频繁推送就位的场合。三维设计阶段将脚轮总成纳入设备底架，可以同步校核螺栓孔位置、离地间隙、转向扫掠区、弹簧行程和维护拆装空间，从而减少现场试装时出现的干涉与承载问题。
