竞赛级杠铃配重训练器材结构设计

　　这套杠铃结构的三维建模工作，核心围绕商用力量训练场景的实际使用需求展开，覆盖杠铃杆、锁紧结构、配重片三个核心组成部分，所有结构细节都对照健身房日常高频使用的工况做了还原。从实际应用场景来看，这类杠铃主要落地在商业健身场馆、专业力量训练室、高校体能教学场地、家庭健身区以及运动康复训练中心，可完成深蹲、硬拉、卧推、推举、划船等多类复合力量训练动作，适配从入门健身爱好者到专业举重运动员的不同训练负荷需求。

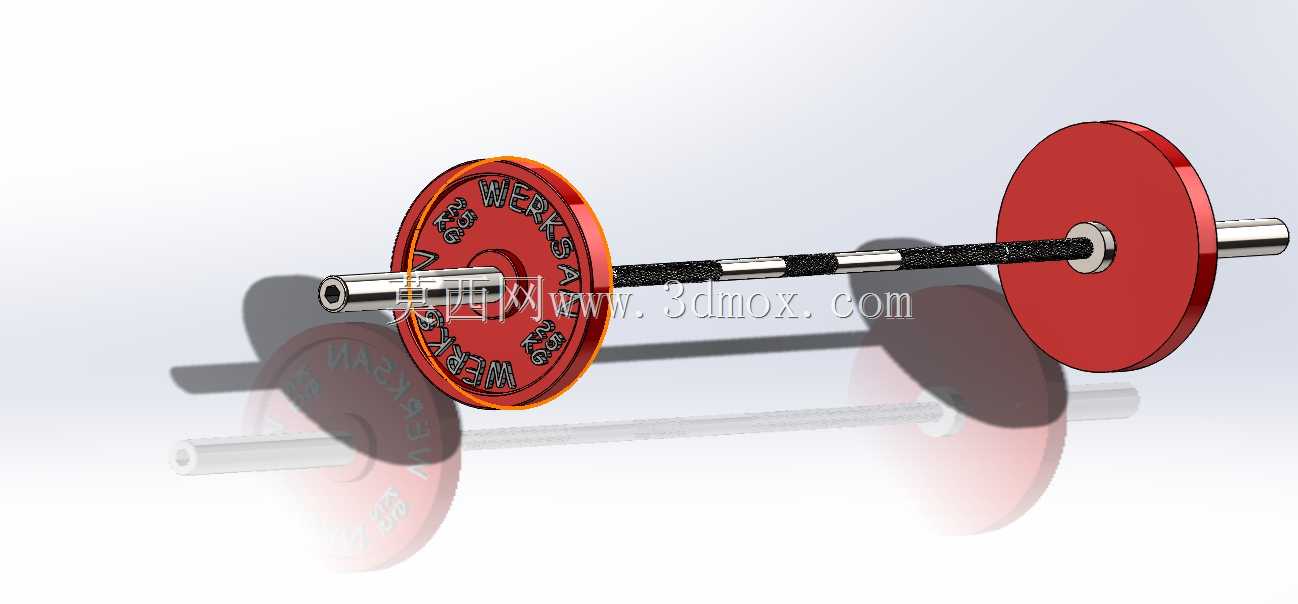

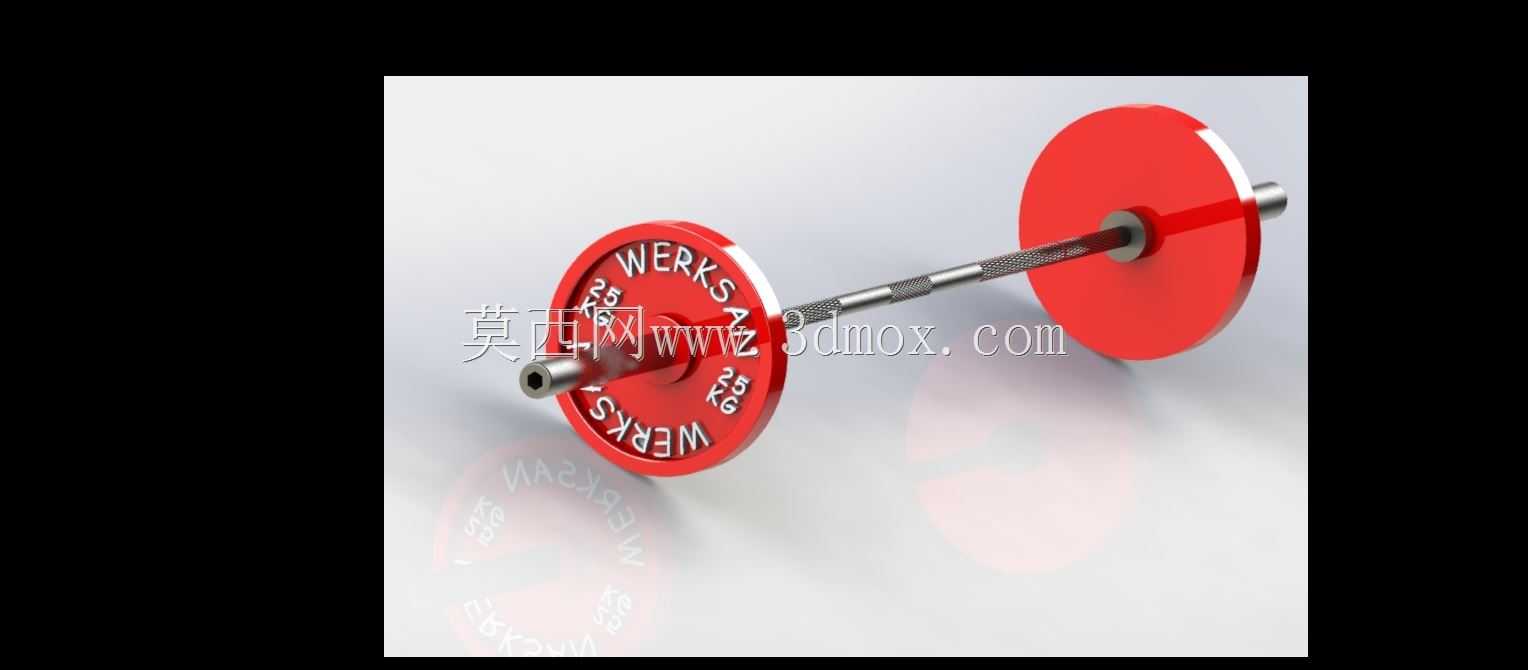

　　建模过程中首先梳理了配重片的结构逻辑：图中展示的红色配重片为大重量标准片，单片盘面做了环形凸起的加强结构，盘面印刷的重量标识、品牌字符区域做了下沉式凹槽处理，实际生产中该区域可通过嵌装标识牌或者直接模压成型，避免长期使用中标识被摩擦脱落。配重片中心的安装孔与杠铃杆加载端采用间隙配合，预留0.2-0.3mm的装配余量，既保证配重片可以顺畅穿入杆身，又不会因为间隙过大导致训练过程中配重片晃动产生异响。配重片的外缘做了小半径圆角过渡，既避免搬运过程中锐边划伤使用者，也能在杠铃意外落地时减少地面冲击压强，降低地面和配重片边缘的磕碰损伤。

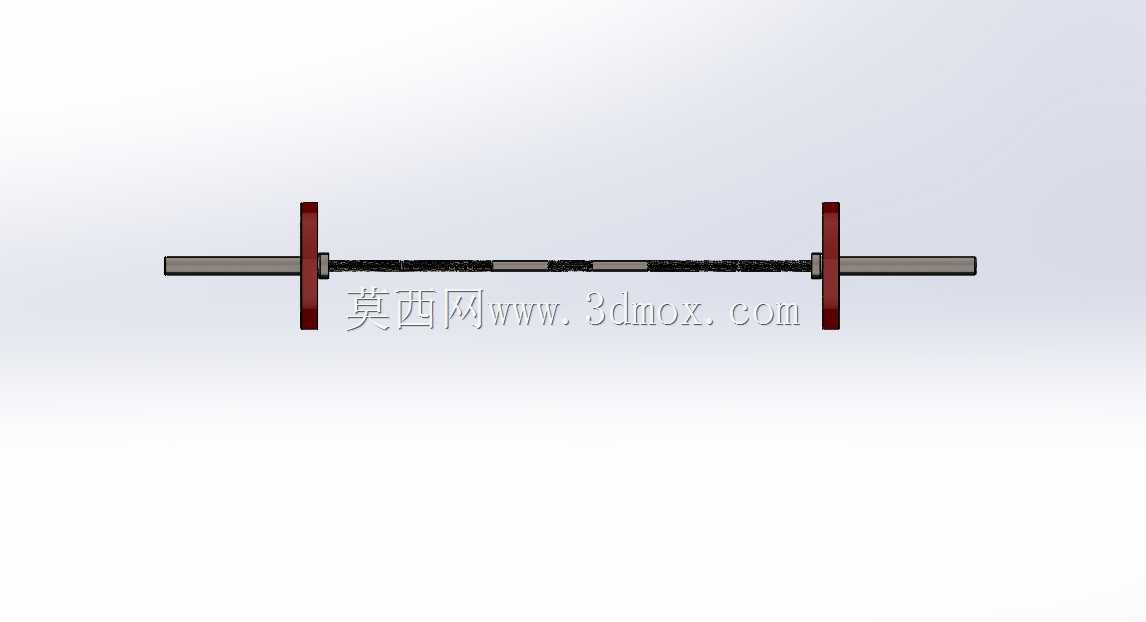

　　杠铃杆部分的结构做了分段差异化设计：两端加载配重的区域为光滑圆柱面，长度按照标准奥林匹克杠铃的加载区间设定，可同时穿入多片不同重量的配重片，满足大重量训练的叠放需求；中间握持区域加工有网纹滚花结构，滚花的齿深和齿距参照专业训练杆的参数设置，目的是在使用者手心出汗时仍能提供足够的摩擦力，防止杆身从手中滑脱。杆身靠近握持区和加载区的过渡位置设计有轴肩，轴肩的直径大于配重片中心孔直径，训练过程中配重片向内滑移时会被轴肩限位，避免片体挤压使用者手部握持区域。杆身最外端预留了锁紧卡簧的安装槽，配套的弹簧锁紧夹可以卡入槽内，将所有叠放的配重片轴向锁死，防止翻腕、爆发力训练时配重片从杆端甩出。

　　结构设计阶段也充分考虑了不同场景的安装边界：整根杠铃杆的总长度参照常规2.2米标准奥杆设定，两侧加载区的有效长度各预留40厘米以上，按照最厚的大重量配重片厚度计算，单侧最多可叠放6-8片配重片，总加载重量可覆盖绝大多数训练者的极限负荷需求。配重片的最大外径控制在450毫米以内，当杠铃放置在标准高度的深蹲架、卧推架上时，片体下缘距离地面留有足够间隙，不需要额外垫高即可顺利完成装片、卸片操作；即使将杠铃直接放置在地面做硬拉训练，片体的半径尺寸也能保证杆身处于标准的起始高度，适配使用者的常规拉举姿态。

　　细节处理上，配重片的盘面并非完全平直，靠近中心孔的位置做了轻微的凹陷造型，多片配重片叠放时，相邻片体之间会留出微小的通气间隙，避免两片平整的金属盘面紧密贴合形成负压，导致卸片时难以分开。杆身的中间握持段做了轻微的弹性挠度设计，建模时还原了杆身的合理抗弯截面模量，在大重量加载时杆身可以产生微小的弹性形变，吸收爆发力训练时的冲击载荷，既不会因为刚度过大导致关节受力生硬，也不会因为挠度过大出现杆身永久塑性变形。整套模型的装配关系完全按照实际装配顺序搭建，穿片、锁紧、握持的所有运动逻辑都和真实器材一致，可直接用于健身器材结构设计展示、训练器材选型参考、教学演示等场景。
