外啮合齿轮泵端盖总成结构设计

　　这套齿轮泵端盖及配套零件的三维结构，面向小型液压供油与流体输送场景搭建，日常在机床润滑回路、小型液压站、轻工设备供油单元里都能见到同结构产品的身影。端盖作为齿轮泵壳体的轴向封合部件，首先要承担腔体密封、轴端定位、油路对接、整机安装固定这几项核心功能，建模过程中把每一处配合边界都做了完整还原，没有省略装配所需的细小特征。

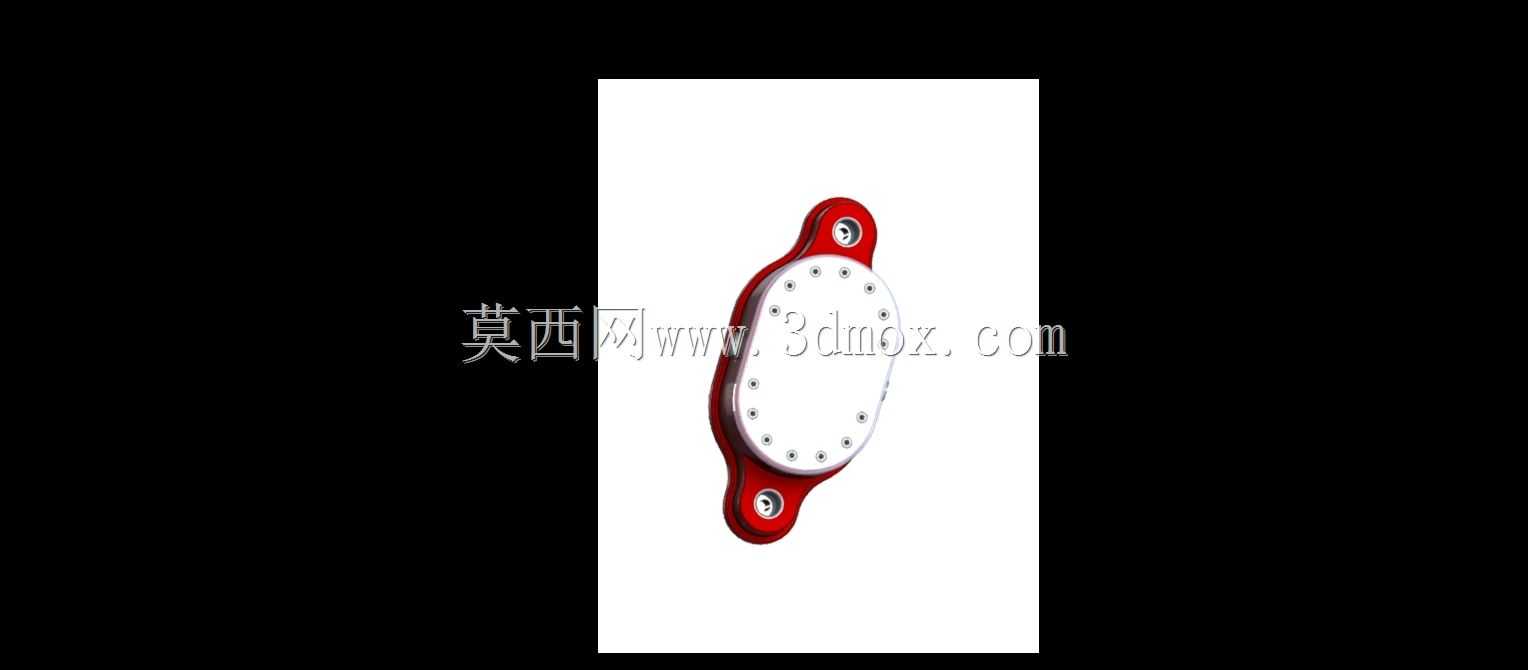

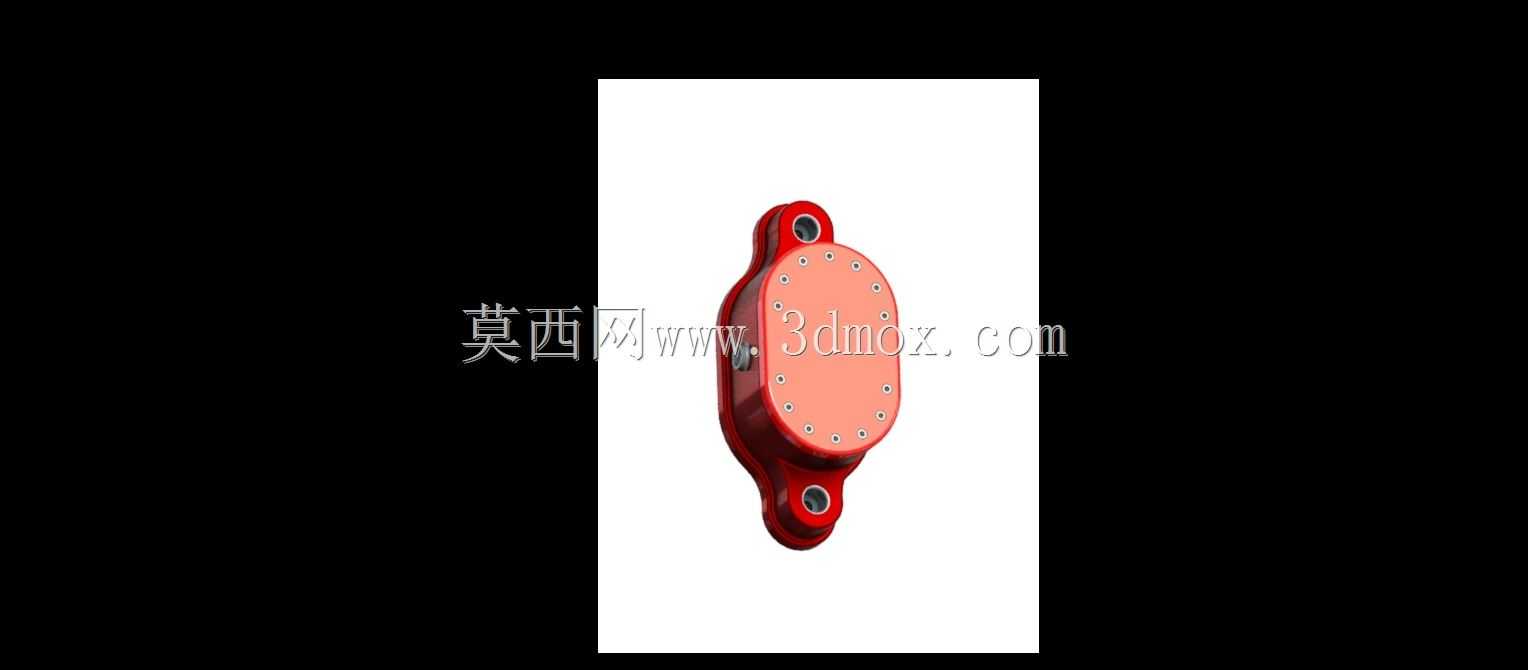

　　从实际装配逻辑来看，红色外露部分是泵体外侧的安装法兰边，上下两端的通孔直接对应整机安装的螺栓过孔，两个孔的中心距是安装边界里最关键的尺寸，装机时这两个孔要和安装基座的预埋螺孔完全对齐，孔位周边做了局部加厚凸台，避免螺栓锁紧时端盖局部应力集中出现翘曲，哪怕长期受液压脉冲载荷，法兰面也不会出现贴合缝隙。端盖朝向泵腔的内侧密封面，整圈均匀排布了一圈螺纹连接孔，这些孔沿泵腔轮廓周向分布，装配时逐个锁入紧固螺钉，把端盖和泵体壳体牢牢压合，孔位的排布间距经过匹配，保证密封面整圈压紧力均匀，不会出现局部压紧力不足导致的压力油渗漏。

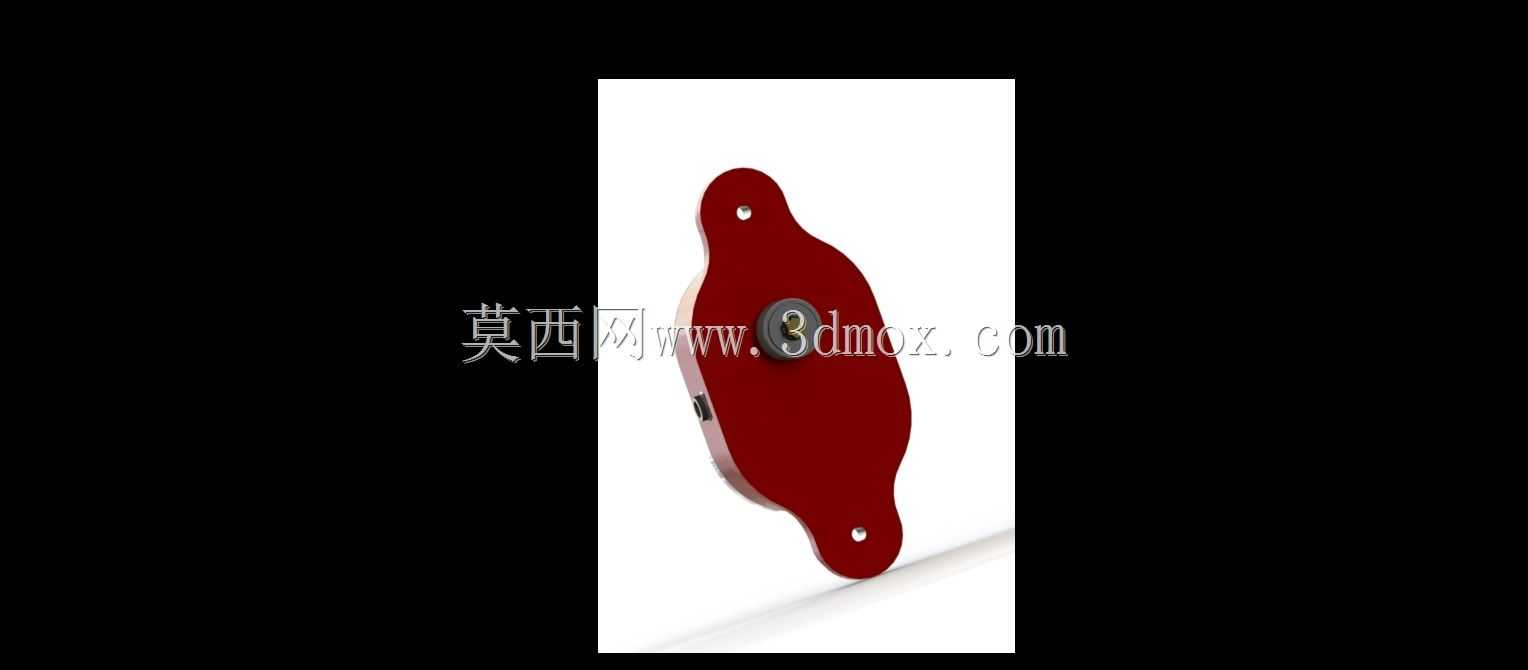

　　端盖的轮廓随齿轮泵内腔的长圆形腔体做随形设计，没有多余的外凸结构，整体轮廓刚好包裹住一对啮合齿轮的轴向投影范围，既最大化缩减了泵体的整体外形尺寸，也避免了端盖和周边相邻管路、机架部件出现运动干涉。在做整机布局校核的时候，端盖的轴向厚度直接决定了齿轮泵的总宽度，这套结构里端盖外侧没有突出的轴端凸台，两个安装孔向外延伸出的耳板和端盖主体平滑过渡，安装时可以直接贴平在基座安装面上，不需要额外加装调整垫片来补偿平面度误差。

　　齿轮泵本身依靠一对参数完全匹配的外啮合齿轮反向旋转，在脱啮侧形成容积负压吸入油液，齿轮齿槽带着油液沿壳体内壁推送至啮合侧，齿轮啮合时挤压齿槽内的油液形成高压输出，端盖作为轴向封板，一方面要和齿轮端面保持极小的轴向间隙，间隙过大会导致高压油内泄漏量飙升，容积效率大幅下降，间隙过小又会在齿轮受热膨胀时出现端面刮擦，轻则磨损失效，重则齿轮卡死堵转。所以建模时端盖内侧的止口深度、密封面平面度都做了对应特征预留，方便后续工程图导出时直接标注形位公差，车间加工时可以按照公差要求一次铣削到位，不需要后续反复配磨。

　　油路接口的对接位置也在端盖结构上做了适配，进出油口的对接法兰面和端盖主体整合为一体，管路安装时不需要额外转接弯头，减少了油路的泄漏点。日常工况里这类小型齿轮泵的工作压力通常在中低压区间，输送介质多为液压油、润滑油，也有部分同结构产品改型后输送低粘度的流体介质，端盖的材质一般选用铝合金压铸或者铸铁机加工，铝合金材质重量轻、导热性好，适合移动设备上的轻量化液压单元，铸铁材质减振性好、成本更低，适合固定安装的工业液压站。

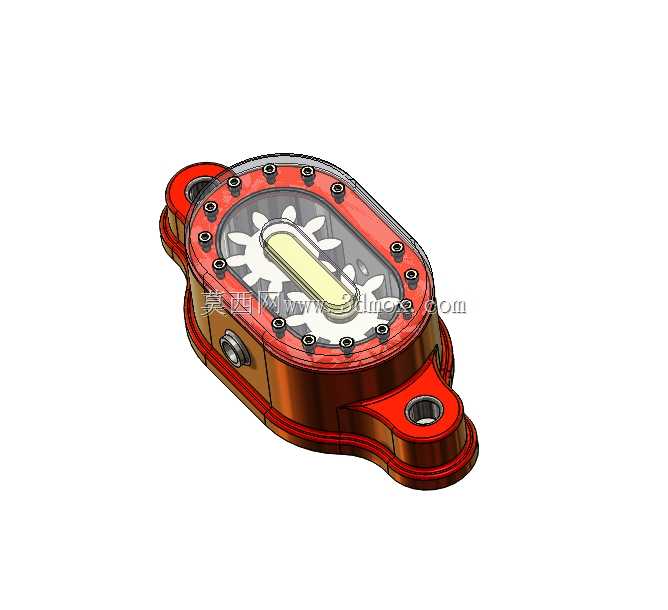

　　建模过程中所有零件的装配关系都完全按照实际装配顺序搭建：先把主动齿轮、从动齿轮装入泵体腔体内，再放入轴向密封垫片，对准端盖上的所有连接孔位，依次拧入周向紧固螺钉，最后穿过两端安装耳板的通孔把整泵固定在基座上。整个结构没有复杂的异形曲面，所有特征都是机加工可以直接实现的规则结构，不管是做数控加工编程、3D打印样件验证，还是液压系统的选型匹配，都可以直接调取模型做干涉检查、流道布局校核，提前在设计阶段排除装配错位、孔位不对中、安装空间不足这类常见问题，减少后续样机试制阶段的返工量。端盖表面的密封面粗糙度要求、螺栓孔的攻丝深度、安装耳板的受力强度，都可以在三维模型里直接测量截面参数，为后续的工程出图、性能仿真提供准确的几何基础。
