DIN914带锥端内六角紧定螺钉结构

在工装夹具、液压阀组、小型传动机构的装配场景里，锥端内六角紧定螺钉是用来固定轴套、齿轮、凸轮等零件相对位置的常用连接件，这类零件不需要螺母配合，直接拧入被连接件的螺纹孔内，依靠端部顶住被固定件的表面或者预先加工的定位凹坑，实现两个零件的周向、轴向位置锁定，避免设备运行过程中出现零件窜动、移位的问题。

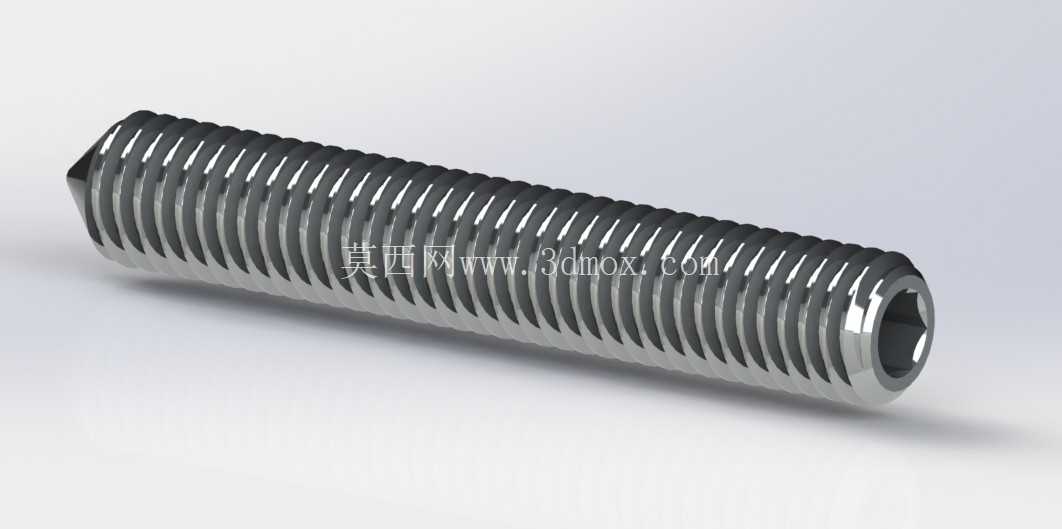

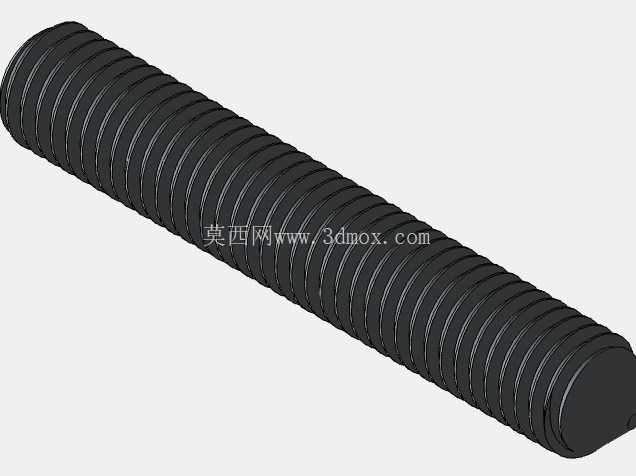

DIN914标准的锥端紧定螺钉，端部设计为60度锥角结构，相比平端紧定螺钉，锥端可以嵌入被固定件的表面，在承受一定振动、冲击载荷的工况下，定位的可靠性更高，尤其适合被固定件硬度低于螺钉本身的装配场景，比如铝合金壳体上固定钢质销轴、塑料传动件的位置锁定等场景，锥端压入后能形成足够的静摩擦力矩，抵抗传动过程中的扭矩载荷。螺钉的驱动端采用内六角凹孔设计，相比一字槽、十字槽的紧定螺钉，内六角结构可以承受更大的拧紧力矩，装配时可以使用标准内六角扳手施加足够的预紧力，不会出现槽口打滑的问题，同时内六角凹孔完全沉入螺钉端面，螺钉装配后端面可以和被连接件表面齐平，不会有突出的结构，不会干涉周边其他零件的运动，适合安装空间紧凑、表面不允许有突出物的装配位置。

这类螺钉的螺纹规格覆盖M1.6到M36，长度范围从4mm到100mm，建模时需要严格遵循标准规定的螺纹大径、中径、小径公差，内六角孔的对边宽度、深度，以及锥端的角度、端部直径尺寸，保证模型和实际生产的零件尺寸完全一致，方便设计人员在装配时直接调用，检查安装边界是否存在干涉。比如在小型齿轮箱的装配中，齿轮和传动轴的周向固定如果采用这类紧定螺钉，需要提前在轴的对应位置加工出和锥端匹配的定位凹坑，凹坑的直径要略大于螺钉锥端的端部直径，深度控制在0.5到1mm左右，保证锥端可以完全顶入凹坑，同时不会因为顶入过深导致螺纹孔变形。建模时还要注意螺纹收尾的结构，实际生产中螺钉的螺纹末端会有不完整的收尾牙型，长度大概在2到3个螺距，模型中还原这个细节可以让装配仿真更贴近实际情况，避免出现螺纹完全啮合到螺钉根部的错误装配情况。

在压铸模具的结构中，这类紧定螺钉常用来固定滑块上的耐磨板、行程挡块等小零件，因为模具工作时会承受反复的合模冲击，锥端的锁定结构可以避免螺钉因为振动出现松动，同时内六角的驱动结构方便在模具拆装时从分型面一侧直接操作，不需要预留太大的扳手空间。在自动化设备的直线导轨安装中，部分小型导轨的侧压块也会采用这类紧定螺钉来调整导轨的平行度，通过旋转螺钉推动侧压块顶紧导轨侧面，调整完成后不需要额外的锁紧结构，依靠锥端和导轨侧面的摩擦力就能保持调整后的位置。

设计选型时需要注意，这类螺钉的常用材料包括碳钢、不锈钢、黄铜等，不同材料的螺钉适用的工况不同，碳钢螺钉经过淬火处理后硬度可以达到HRC45以上，适合需要高预紧力、承受较大载荷的钢件连接场景；不锈钢螺钉适合有防腐要求的食品机械、户外设备场景；黄铜螺钉硬度较低，适合固定铜质、铝质等软质零件，不会顶伤被固定件的表面。建模时如果是用于装配干涉检查，不需要绘制详细的螺纹牙型，可以采用装饰螺纹线简化结构，减少模型的文件大小，提升大装配体的运行流畅度；如果是用于加工工艺仿真、力学分析，则需要绘制精确的螺纹牙型，还原螺纹的实际接触状态，保证仿真结果的准确性。安装时需要注意，螺钉的拧入深度一般要大于螺纹直径的1.5倍，才能保证足够的连接强度，避免拧紧时出现螺纹滑牙的问题，同时锥端顶紧的位置要避开零件的应力集中区域，防止顶紧力过大导致零件出现变形、开裂的问题。
