手持电动修边路由器结构三维设计

这款手持电动路由修边器的三维结构设计，核心围绕木工现场修边、板材开槽、镂铣作业的实际工况展开，在建模阶段优先考虑了手持操作的人机工学边界与作业精度的平衡。从应用场景来看，这类设备广泛覆盖定制家具现场安装、小型木工作坊板材修型、广告亚克力板材边缘处理、铝塑板开槽作业等场景，区别于大型固定式镂铣设备，它的作业灵活性更强，能够适配工位不固定、加工面异形、现场修配的作业需求，不需要复杂的工件装夹流程，操作人员手持即可完成进给作业。

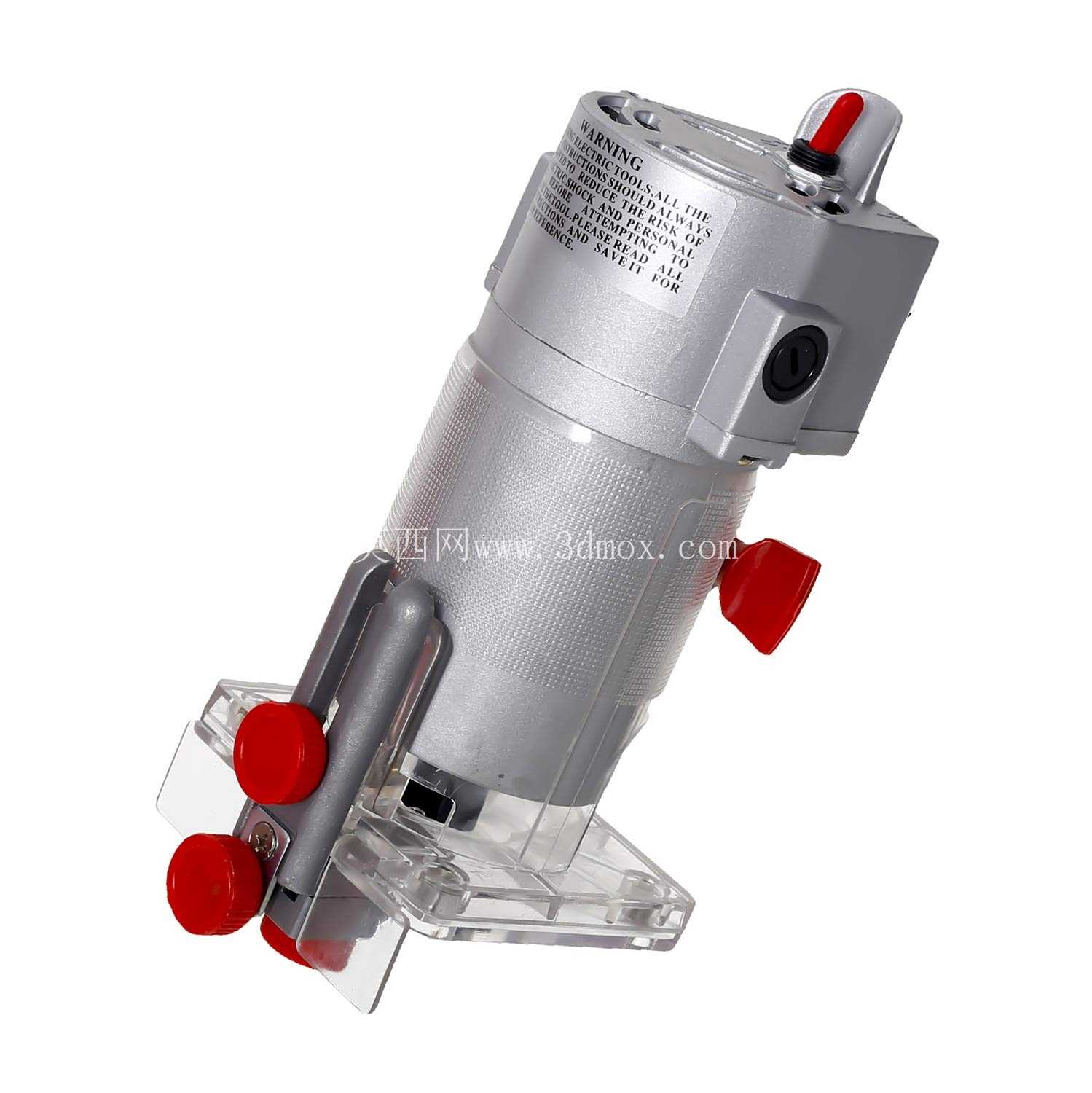

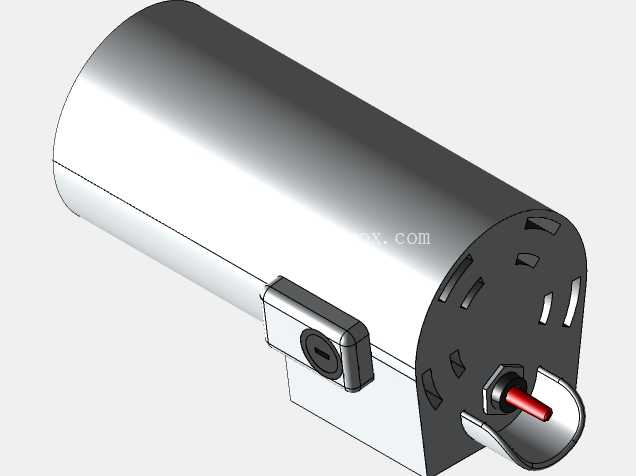

从功能特性上看，设备上部集成了驱动电机与启停控制组件，顶部的红色拨杆是电源开关与转速锁定结构，侧方伸出的红色旋钮用于深度微调与作业锁定，透明底座作为加工基准面，直接贴合在工件表面，能够清晰观察刀头与工件的接触位置，避免加工偏移。机身中部的滚花纹理区域是主要手持握持位，建模时特意做了防滑纹理的结构还原，对应实际产品的橡胶包覆层，能够降低长时间手持作业的打滑风险，机身侧面的黑色开孔是电机散热风道的出口，对应内部电机的散热流道设计，连续作业时能够带走定子转子产生的热量，避免电机过热烧损。

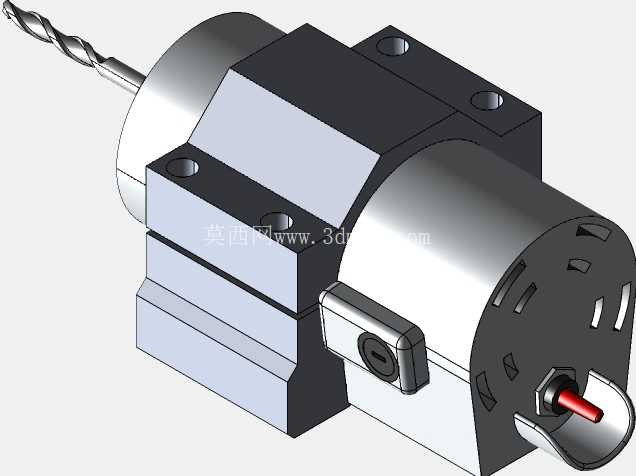

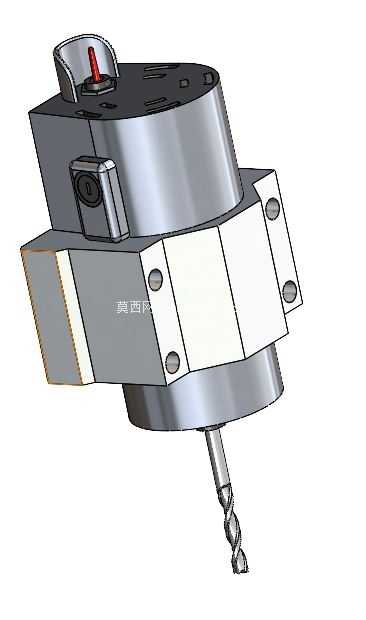

设计思路上，整个结构采用分层装配逻辑，从上到下依次为电机上盖、定子腔体、传动连接段、刀头夹装腔、透明底座，各部件之间通过止口定位加螺丝锁紧的方式连接，既保证了装配同轴度，又方便后期拆换碳刷、维护夹头。刀头夹装部位采用弹性夹头结构，能够适配不同柄径的铣刀，满足不同开槽宽度、修边弧度的加工需求，底座上的三个红色调节旋钮分别对应底座的水平度调节与深度锁定，操作人员可以根据加工深度需求，调整底座伸出长度，精确控制刀头的切削深度，避免过切损伤工件。

从安装边界与外形尺寸来看，整机的握持直径控制在65mm左右，符合成年人手掌握持的舒适围度，整机长度不含底座突出部分约180mm，透明底座的基准面尺寸为80mm*100mm，足够在板材表面形成稳定的支撑面，不会因为支撑面积过小导致加工时倾斜。刀头的最大伸出长度可以通过调节结构控制在0-20mm区间，覆盖常规修边、开槽的深度需求，机身侧面的辅助握持手柄采用倾斜角度设计，操作人员双手握持时，进给方向的力线与刀头切削方向重合，能够减少操作时的反震力，提升加工稳定性。

结构细节上，电机输出轴与刀头夹头之间采用直连传动结构，没有额外的减速齿轮组，能够保证刀头的高转速输出，适配木工、塑料等材料的高速切削需求，避免低转速切削导致的工件毛边、崩茬问题。机身表面的警示标识区域在建模时做了凹陷处理，对应实际产品的丝印位置，底座的透明材质采用聚碳酸酯材料，既有足够的结构强度抵抗切削碎屑的冲击，又有良好的透明度方便观察加工位置，底座边缘做了圆角过渡，在工件表面滑动时不会刮伤已加工的板材表面。在实际选型参考中，这类结构的三维模型可以作为手持电动工具改型设计的基础，也可以用于木工加工工位的作业仿真，验证不同操作角度下的刀头干涉情况，还可以作为实训教学中电动工具结构拆解的演示模型，帮助初学者理解手持修边设备的传动逻辑与调节方式。建模过程中对每个装配间隙都做了还原，比如调节旋钮与机身的配合间隙、开关拨杆的活动行程、夹头的张紧行程，都和实际实物的活动范围保持一致，没有出现结构干涉、活动件无法运动的建模错误，能够直接用于装配仿真、运动干涉检查等工程场景。
