机加工螺杆传动式机用虎钳结构

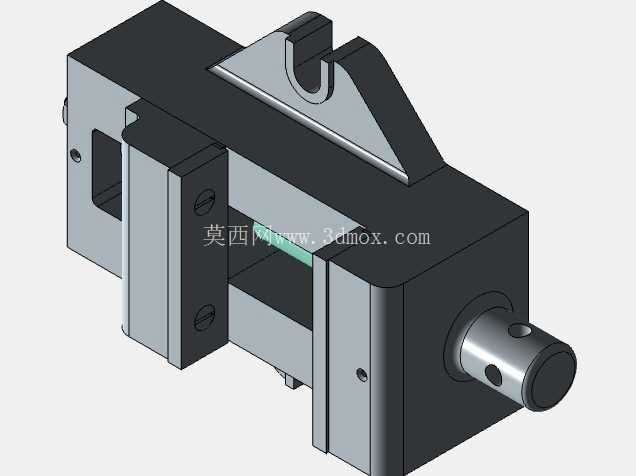

在常规钻削、铣削、平面成型磨削的机加工工位上，工件的可靠装夹是保证加工精度的核心前提，这款机用虎钳正是针对中小尺寸金属零件的机加工装夹需求设计的通用工装。从结构组成来看，整套虎钳包含一体式铸造底座、固定钳口、滑动活动钳口、梯形传动丝杠、施力手柄以及钳身导向导轨几个核心部分，其中底座作为整个装夹机构的承载基准，底面加工有与机床工作台T型槽匹配的安装定位边，安装时可通过T型螺栓直接固定在铣床、钻床或者台式镗床的工作台上，安装边界预留了足够的螺栓穿装空间，不会与机床工作台的原有槽位产生干涉，钳身整体的重心落在底座中心区域，大切削力工况下不会出现装夹倾覆的问题。

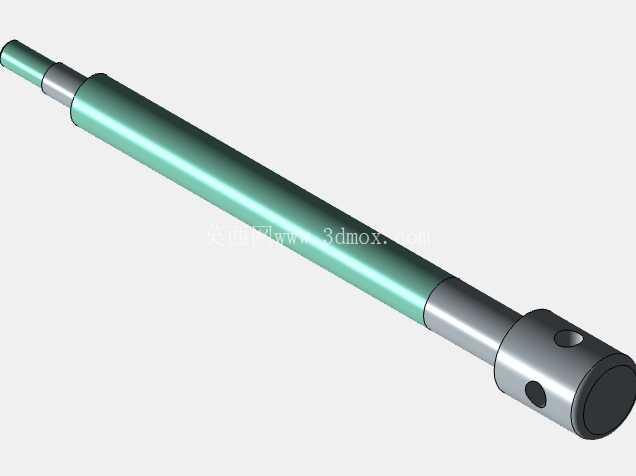

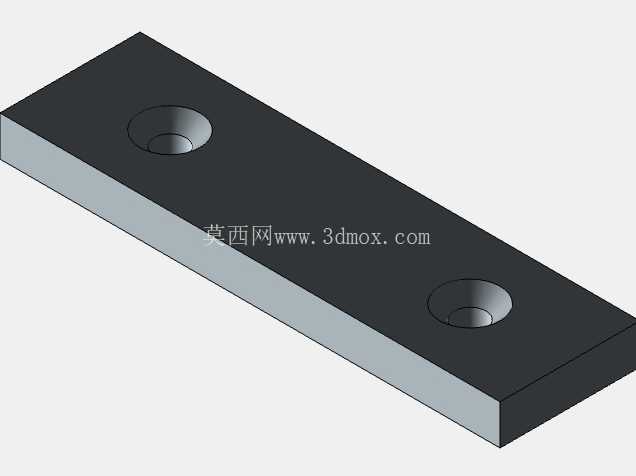

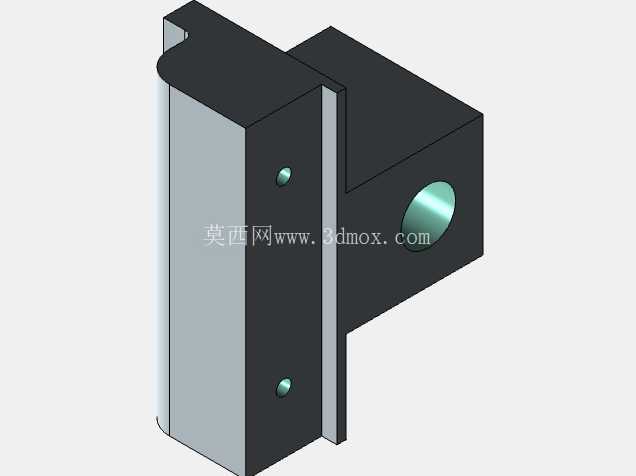

设计过程中优先考虑了螺杆操作夹紧机构的力传递合理性，梯形丝杠的传动副选择了适中的导程，既保证操作人员转动手柄时能够获得足够的夹紧力放大倍数，避免大切削量下工件出现窜动，也不会因为导程过小导致钳口开合行程调整效率过低。钳口与底座的导向面做了精准的公差匹配，活动钳口沿导轨滑动时全程无卡滞、无偏摆，开合过程中两个钳口的平行度始终保持在机加工装夹允许的公差范围内，不会因为长期使用出现钳口歪斜导致的工件装夹角度偏差。固定钳口和活动钳口的夹持面都加工有交叉防滑齿纹，针对毛坯件或者粗加工工件可以提供足够的夹持摩擦力，针对精加工工件也可以换装软钳口垫片，避免夹伤工件已加工表面。

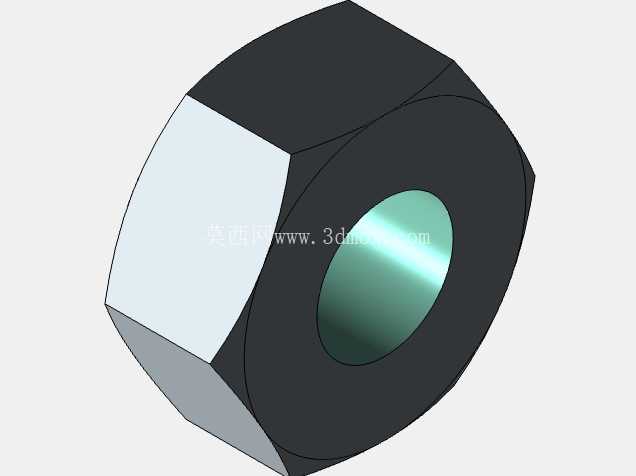

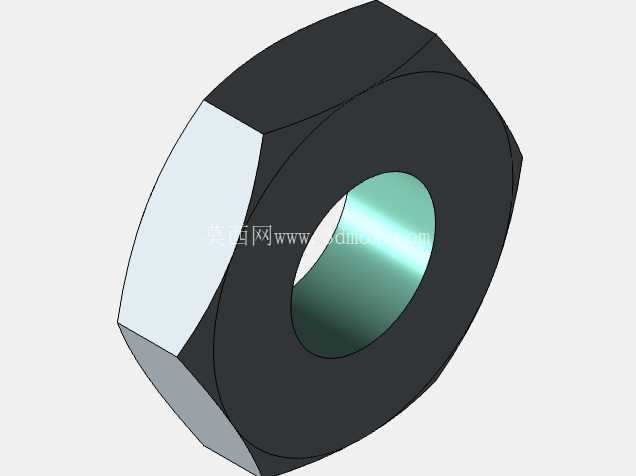

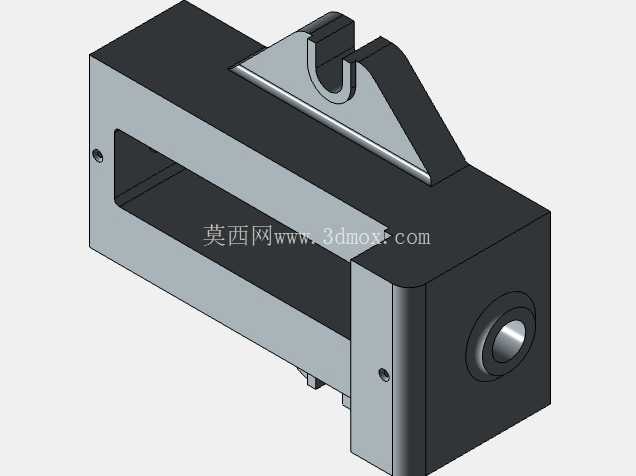

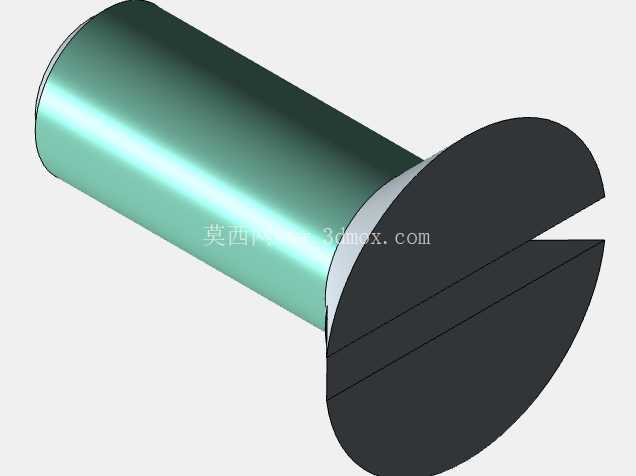

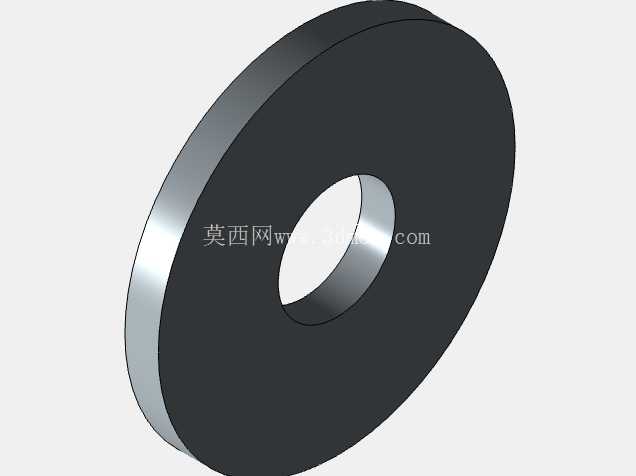

这套结构完整还原了机用虎钳的运动逻辑，从丝杠转动带动活动钳口进给，到钳口夹紧工件后的力锁合，整个运动过程都可以通过三维模型直观呈现，钳身内部的丝杠螺母配合位置、导轨滑动接触面都做了符合实际加工要求的结构细节，没有出现装配干涉的问题。对于工装设计从业者来说，可以直接参考这套结构的尺寸比例，根据实际加工的工件尺寸范围调整钳口宽度、最大开合行程以及底座安装孔位，适配不同规格的机床工作台；对于机械加工相关的教学场景来说，这套模型可以清晰展示螺杆夹紧机构的工作原理，帮助学习者理解工装夹具的力传递路径、定位基准选择逻辑以及装配配合要求。

从刚性设计角度来看，钳身的受力部位做了合理的壁厚加强，固定钳口与底座连接的位置设置了三角形加强筋结构，承受夹紧反力时不会出现钳口外张变形，丝杠端部的支撑结构采用了带衬套的转动配合，长期反复夹紧操作也不会出现支撑孔磨损导致的丝杠窜动。手柄的安装位置设置在钳身端部的外侧，操作人员站在机床工作台前就可以轻松完成工件的装夹与松卸，操作行程范围内不会与机床的主轴或者刀具路径产生干涉。钳身底部的排屑槽设计也符合实际加工场景的需求，钻铣加工产生的金属切屑可以顺着排屑槽滑落，不会堆积在导轨滑动面内部影响活动钳口的正常滑动，日常维护时只需要清理导轨面的切屑并定期加注润滑脂，就可以保证虎钳长期保持稳定的装夹精度。
