冲压线用下模废料去除定位构件

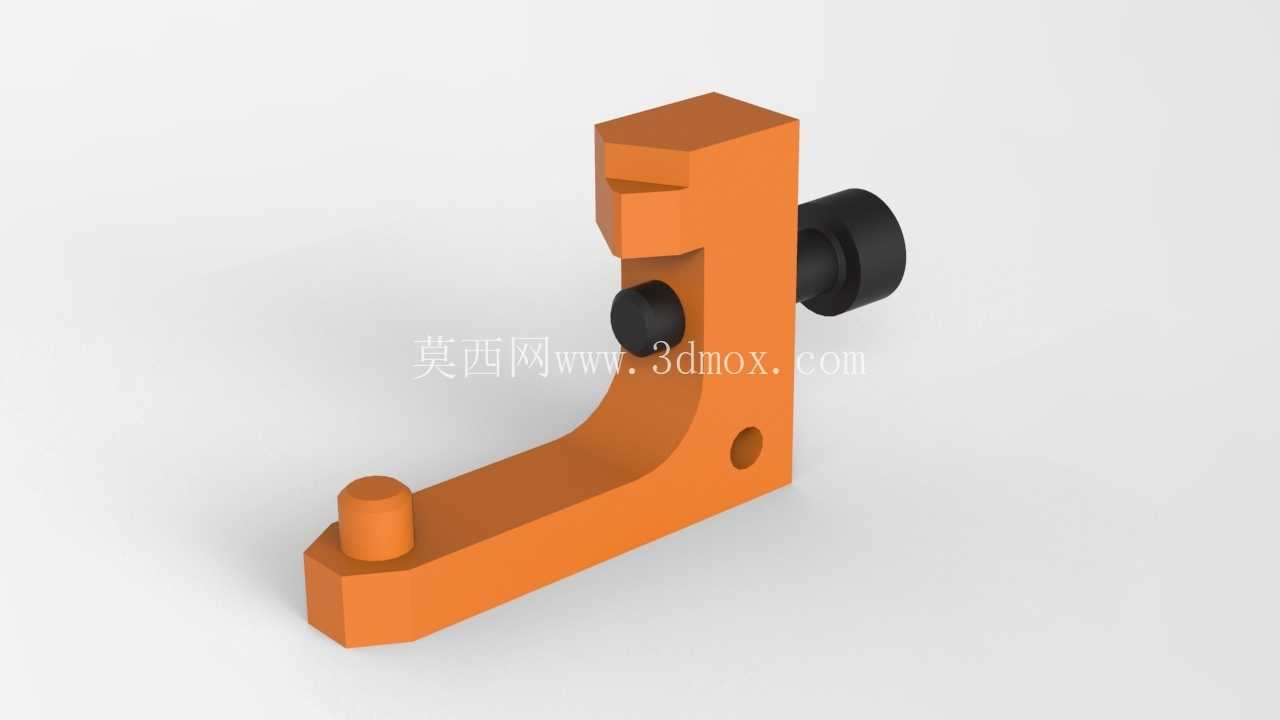

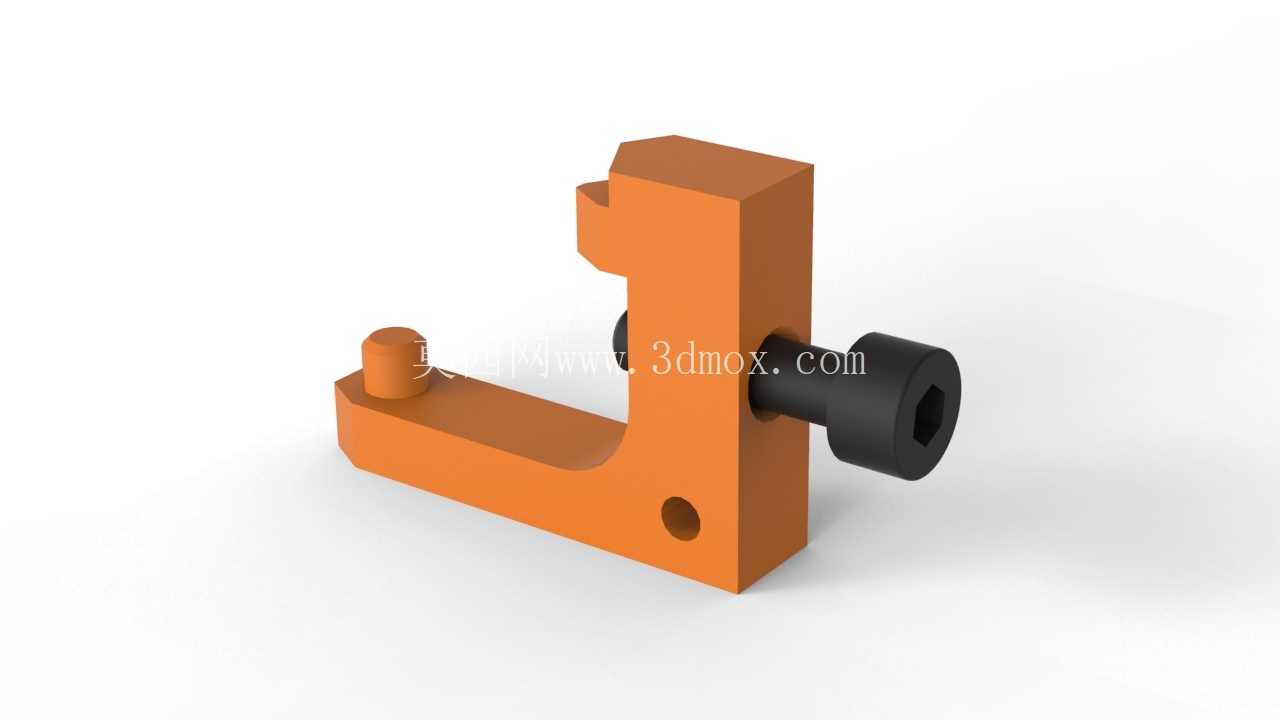

　　在连续冲压自动化产线的下模工位，这类构件承担着冲压工序完成后将成型件从下模型腔中顶出脱离、同时配合送料机构完成料带步距定位的核心作用，是保障高速冲压节拍稳定、避免工件卡模、料带跑偏的关键配套零件。从结构设计来看，主体采用L型弯臂式布局，长段平直臂身沿下模座安装面延伸，末端设置的圆柱凸台直接嵌入下模座的定位销孔，承担构件的周向定位与抗剪切载荷，臂身中部开设的通孔用于穿装锁紧螺栓，可根据不同模架的安装孔位调整固定位置，适配不同幅面的级进模安装需求。短段竖直臂身朝向模具工作区，两个同轴设置的黑色圆柱部件分别为行程限位柱与顶出驱动销，其中靠内侧的短圆柱销直接对接下模内置的弹性顶出机构，当冲床滑块完成下压回程动作时，弹性机构释放弹力推动该销体向上顶出，将卡在型腔内壁的成型件平稳抬升，避免工件贴附在下模表面导致后续送料剐蹭；靠外侧的长圆柱为硬橡胶材质的缓冲限位头，在顶出行程到达上限时接触模架上的对应挡块，吸收顶出动作的末端冲击，避免金属构件硬碰撞产生的噪音与零件疲劳损伤。

　　设计阶段针对高速冲压的工况做了针对性优化，臂身的弯折处采用大圆角过渡，消除直角应力集中点，在连续承受每分钟上百次的往复冲击载荷时，不会出现应力开裂的问题；主体构件采用与下模座同材质的合金铸钢，表面做淬火硬化处理，耐磨性能满足百万次冲压循环的使用要求，橡胶缓冲头采用可更换式结构，长期使用磨损后只需拧出端部的固定螺钉即可快速替换，无需拆卸整个构件，大幅降低产线停机维护的时间。从安装边界来看，该构件的整体高度适配常规80-120吨开式冲床的下模闭合高度，安装时臂身底部与下模座表面完全贴合，锁紧螺栓的预紧扭矩控制在28-32N·m，既保证固定牢靠不会在冲击下移位，又不会因预紧力过大导致臂身产生微变形影响顶出精度。

　　顶出销的伸出行程设计为8mm，刚好能将厚度0.8-2mm的钣金冲压件抬离型腔表面3-5mm，既保证工件完全脱离型腔定位台阶，又不会因顶出行程过大导致工件弹飞偏移，配合产线的真空吸盘取料机械手可实现精准取件。在实际生产场景中，这类构件多用于通快系列数控冲床与连续冲压模的配套工位，针对家电钣金、汽车小型结构件的连续冲压工序，可有效解决下模粘件、工件卡滞的常见问题，相较于传统的单一顶杆结构，这种L型集成式设计将定位、顶出、缓冲三个功能集成在单个构件上，减少了模座上的安装孔位加工量，同时降低了多个零散零件装配时的累计误差，顶出动作的同轴度更容易保证。

　　在建模过程中，所有配合面的尺寸公差均按照冲压模具的IT7级精度设定，定位凸台与模座孔的配合采用H7/k6过渡配合，顶出销与臂身导向孔的配合采用H8/f7间隙配合，既保证销体往复运动顺畅无卡滞，又不会因间隙过大导致顶出偏斜，缓冲头的橡胶硬度设定为邵氏70度，既能有效吸收冲击，又不会因硬度过高失去缓冲效果。针对不同冲压工序的需求，臂身上的安装孔设计为长圆孔形式，可在15mm的范围内调整构件的前后安装位置，适配不同宽度的料带与不同尺寸的型腔布局，无需重新加工模座即可完成工位调整，提升了模架的通用适配能力。在日常运维中，只需定期在顶出销与导向孔的配合位置涂抹少量二硫化钼润滑脂，即可保证长期运行无卡顿，构件的所有棱角均做了C1倒角处理，安装调试时不会划伤操作人员的手部，也不会在送料过程中剐蹭料带表面，影响钣金件的外观质量。
