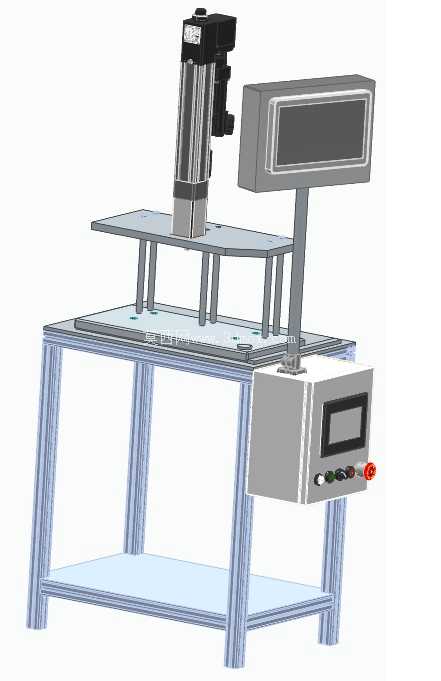

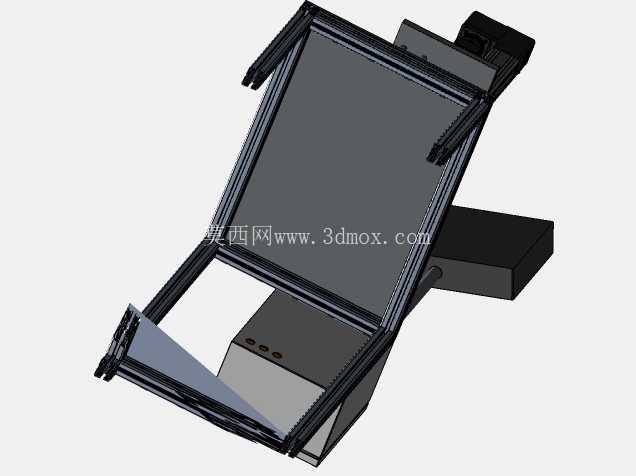

带电控柜的立式压装驱动工作台结构

　　这套结构的设计初衷，是面向小型零部件压装、精密贴合工序的作业需求，适配电子接插件、小型五金件、塑胶壳体组件的压合作业场景，在3C电子组装、小五金加工、汽配小零件装配的产线工位上都能适配，既可以作为独立工位单机使用，也能嵌入短流水线作为工序节点。整体机架采用工业铝型材搭建，这种选型思路是兼顾了搭建效率与承重需求，铝型材的槽道结构方便后期加装防护挡板、物料盒支架、光栅传感器等附属配件，不需要额外焊接打孔，调整工位布局时拆装重组的成本极低。下层设置的置物层板可以放置工装夹具、待加工工件、作业指导书文件，避免作业台面杂乱堆积影响操作空间。

　　上层作业台面采用平整的钢板加工，平面度控制在合理公差范围内，保证压装作业时工件放置的基准水平，避免压头偏载导致的工件压伤、压装精度不足问题。驱动单元采用立式安装的伺服电缸结构，相比传统气动压装，伺服驱动的压装行程、压装压力、下压速度都可以通过参数精准调整，能适配不同压装力需求的工件，不会出现气动系统压力波动导致的压装过盈量不足或者压裂工件的问题，压头的重复定位精度可以满足多数精密小零件的装配要求。驱动单元的安装支架采用多根立柱支撑，分散压装作业时的反作用力，避免长期作业后支架出现形变偏移，保证压头的垂直度始终符合作业要求。

　　电控部分采用分体式布局，主电控箱安装在机架侧方下部，箱体上集成了急停按钮、启动按钮、状态指示灯与小型触控显示屏，操作人员站在工位正面就可以直接操作，不需要侧身或者探身，符合人机工程学的操作距离要求，急停按钮设置在最外侧的易触碰位置，出现异常时可以第一时间按下切断动力。上方独立安装的显示屏支架采用可调整角度的结构，作业人员可以根据自己的站立身高、操作习惯调整屏幕的俯仰角度，方便实时查看压装参数、作业计数、设备报警信息，支架的刚性足够，不会因为设备运行的震动导致屏幕晃动看不清内容。

　　设计过程中充分考虑了安装边界的问题，整体设备的占地面积控制在单人作业工位的合理范围内，不需要占用过大的产线空间，设备底部可以选配脚轮或者可调脚杯，需要移动工位时可以直接推移，固定工位时调整脚杯高度就可以保证设备水平，适配地面不平整的车间环境。压装作业区域预留了工装夹具的安装孔位，用户可以根据自己加工的工件形状定制专属夹具，直接通过螺栓固定在台面上，不需要重新对台面进行打孔加工，缩短了设备的调试周期。电路走线全部通过铝型材的内置槽道排布，外部没有裸露的电线，既避免车间作业时电线被工件刮破导致的漏电风险，也让整体外观更加整洁，后期排查线路故障时可以通过槽道盖板快速打开检修，不需要拆解整体结构。设备的安全防护层面，预留了安全光栅的安装接口，后期加装后可以实现压头下压过程中如果有肢体误入作业区域，设备立刻停止下压并回程，避免工伤事故，符合车间安全生产的规范要求。这套结构的建模过程中，所有铝型材的连接角件、螺栓螺母都按照实际选型的标准件建模，装配关系完全还原实际装配流程，拿到模型后可以直接导出物料清单进行采购，不需要重新核对连接件的尺寸规格，大幅缩短从设计到落地的周期。
