户外建筑用弧形金属遮阳挡雨板结构

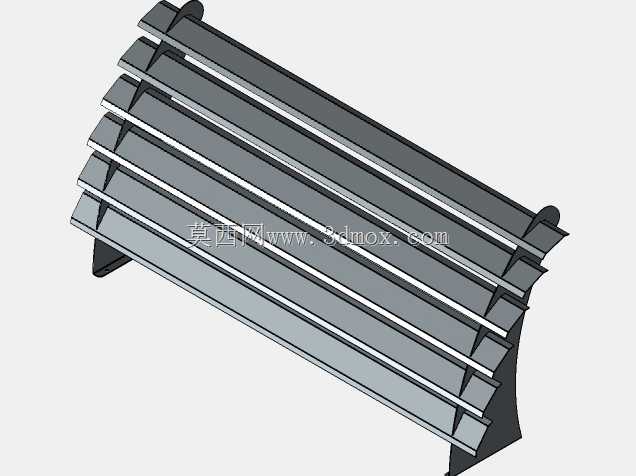

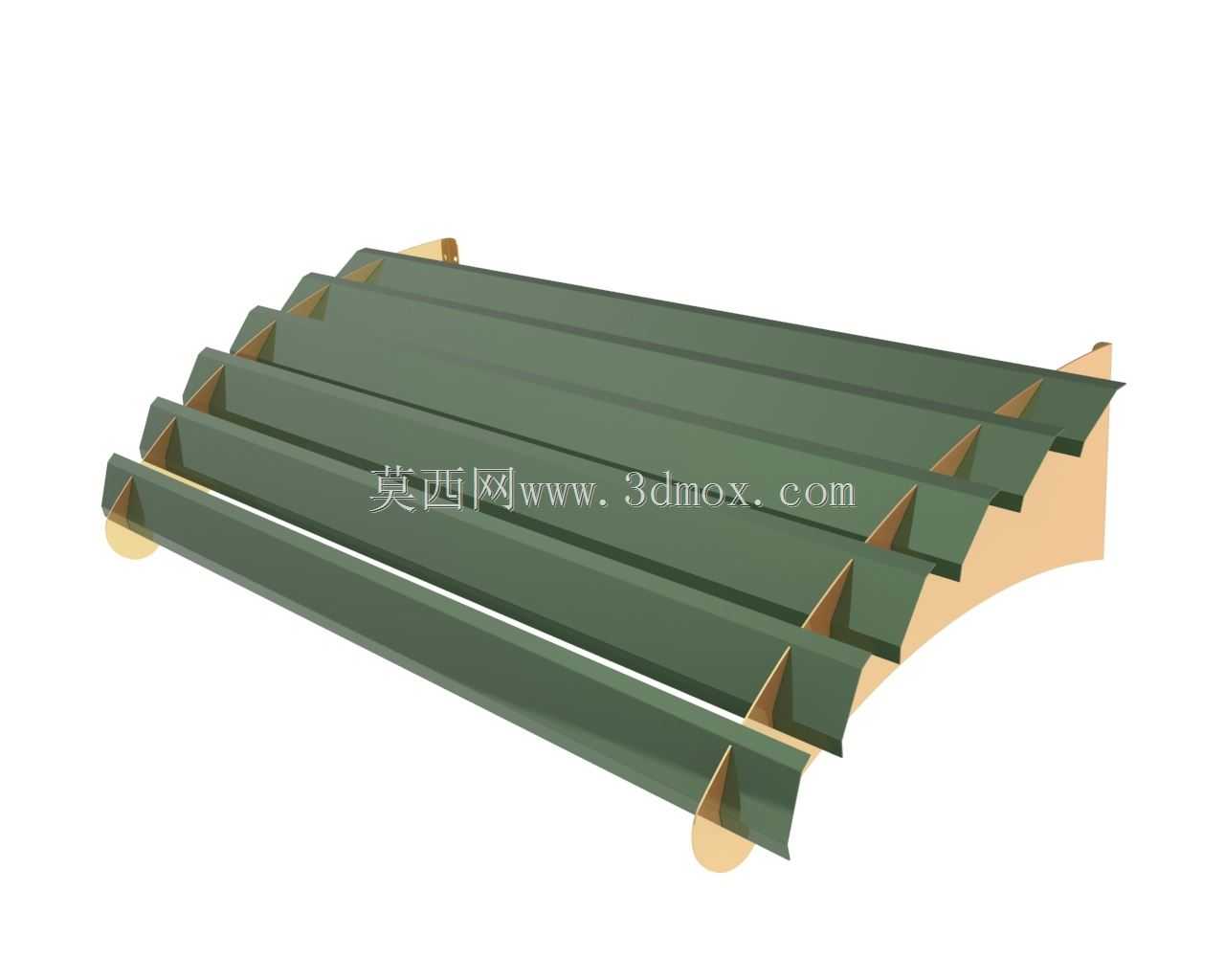

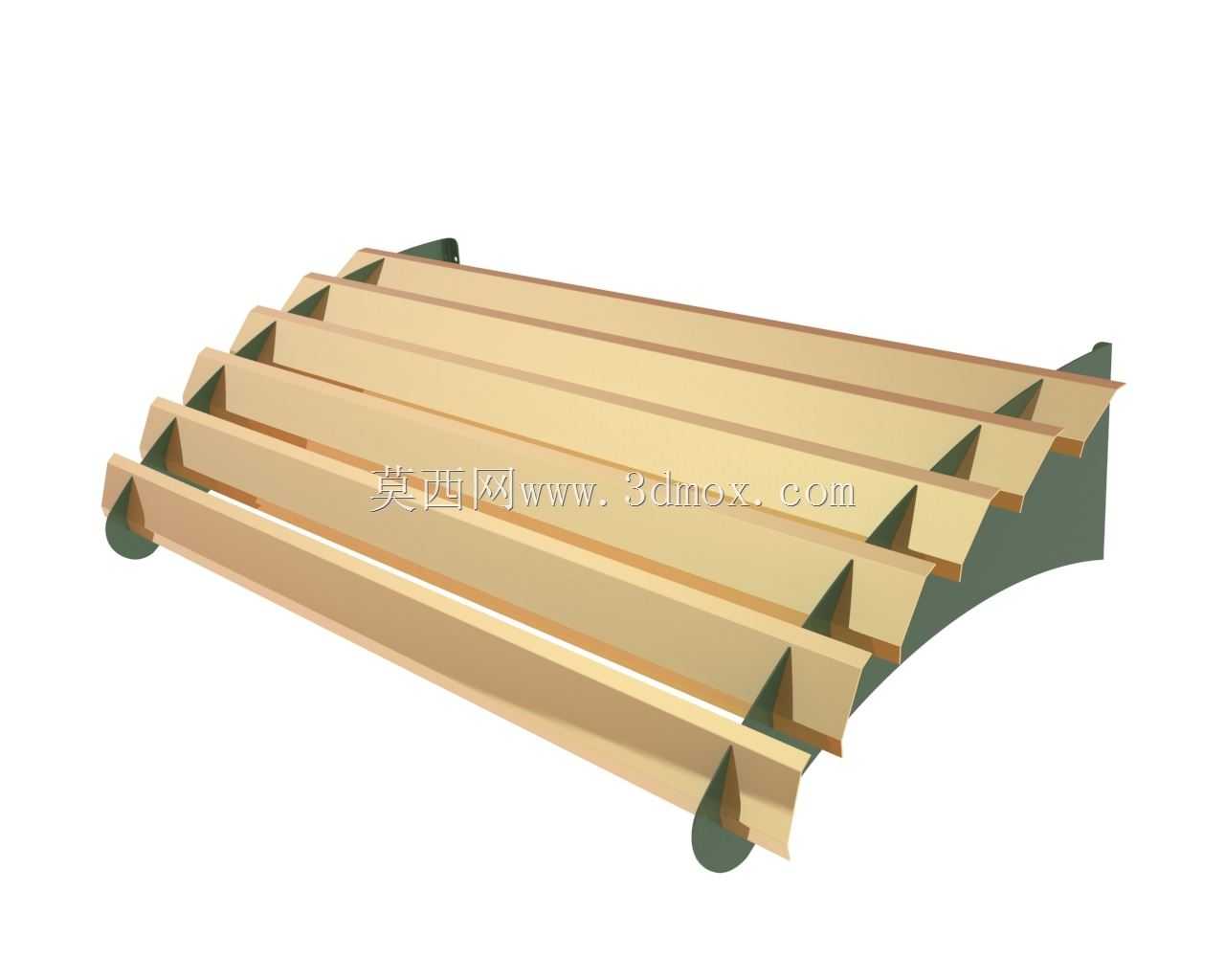

　　这类弧形金属板遮阳结构，常被应用在低层建筑外窗、沿街商铺门头、连廊通道侧边、户外设备区围挡上方等场景，核心作用是在不影响立面通风采光的前提下，遮挡正午高度角较大的直射阳光，同时可抵御小雨斜飘对建筑墙面、门窗密封胶条的长期侵蚀，减少夏季太阳辐射透过玻璃传入室内的热量，降低空调系统的运行负荷。从结构设计逻辑来看，整体采用多块平行排布的压型金属板拼接成弧形曲面，每块板的截面都做了折边加强处理，既提升了单板的抗弯刚度，避免大跨度下出现中部下挠变形，折边形成的搭接槽也能让相邻板材在安装时实现无缝扣合，不用额外打密封胶就能阻挡雨水从板缝渗漏，后期单块板出现磕碰变形时也能单独拆卸更换，不用整体拆解整个遮阳面。板材的排布间距经过反复校核，

　　既不会因为间隙过大导致直射阳光漏入遮阳覆盖区域，也不会因为间隙过小遮挡过多自然光线，保证遮阳区域下方在晴天依然能获得充足的漫射光，不用额外开启日间照明。支撑结构隐藏在金属板的两端弧形端板内侧，端板的弧度和整体遮阳面的曲率完全匹配，既可以固定每一块金属板的端部位置，避免板材在强风天气下出现窜动、异响，也能从侧面遮挡内部的支撑骨架，让整个遮阳结构的外观更整洁流畅，没有外露的螺栓、连接件破坏立面观感。在安装边界的适配性上，该结构的弧形曲率可以根据安装面的宽度、所需的遮阳伸出长度灵活调整，当用于窗户上方遮阳时，伸出长度一般控制在600mm到800mm之间，既能覆盖整个窗面的直射阳光范围，也不会因为伸出过长遮挡窗户的开启操作，

　　或是在大风天气下因为迎风面过大增加固定点的受力负荷；当用于连廊或门头上方时，可根据覆盖宽度增加中部的隐藏支撑肋，保证整体结构的抗风载能力满足当地的基本风压要求。固定点的设计采用背挂式连接，在建筑墙面或钢结构横梁上预设固定角码，和遮阳结构背部的隐藏挂槽配合，安装时可以先整体挂装再微调水平位置，校准完成后再锁止固定螺栓，既降低了高空作业的安装难度，也能避免固定螺栓外露在遮阳面外侧出现锈蚀流挂，影响长期使用的外观效果。金属板材的表面一般做耐候涂层处理，可适应户外长期的紫外线照射、温湿度变化，不会出现涂层粉化、脱落、板材锈蚀的问题，折边的圆角处理也能避免安装维护过程中划伤作业人员，整体结构没有易损的活动部件，

　　日常维护只需要定期清理板缝间积存的落叶、灰尘即可，使用寿命远高于布艺、塑料类的遮阳构件。在建模过程中，每块金属板的折边角度、搭接量都按照实际钣金加工的工艺要求设置，弧形端板的曲面和板材端部的贴合间隙控制在装配公差允许范围内，支撑骨架的安装孔位、挂接结构的尺寸都和实际安装工况匹配，可直接用于钣金展开下料、安装节点的受力校核，也能为建筑外立面的遮阳方案选型提供直观的效果参考。
