本田FMX650摩托车后载物行李支架结构

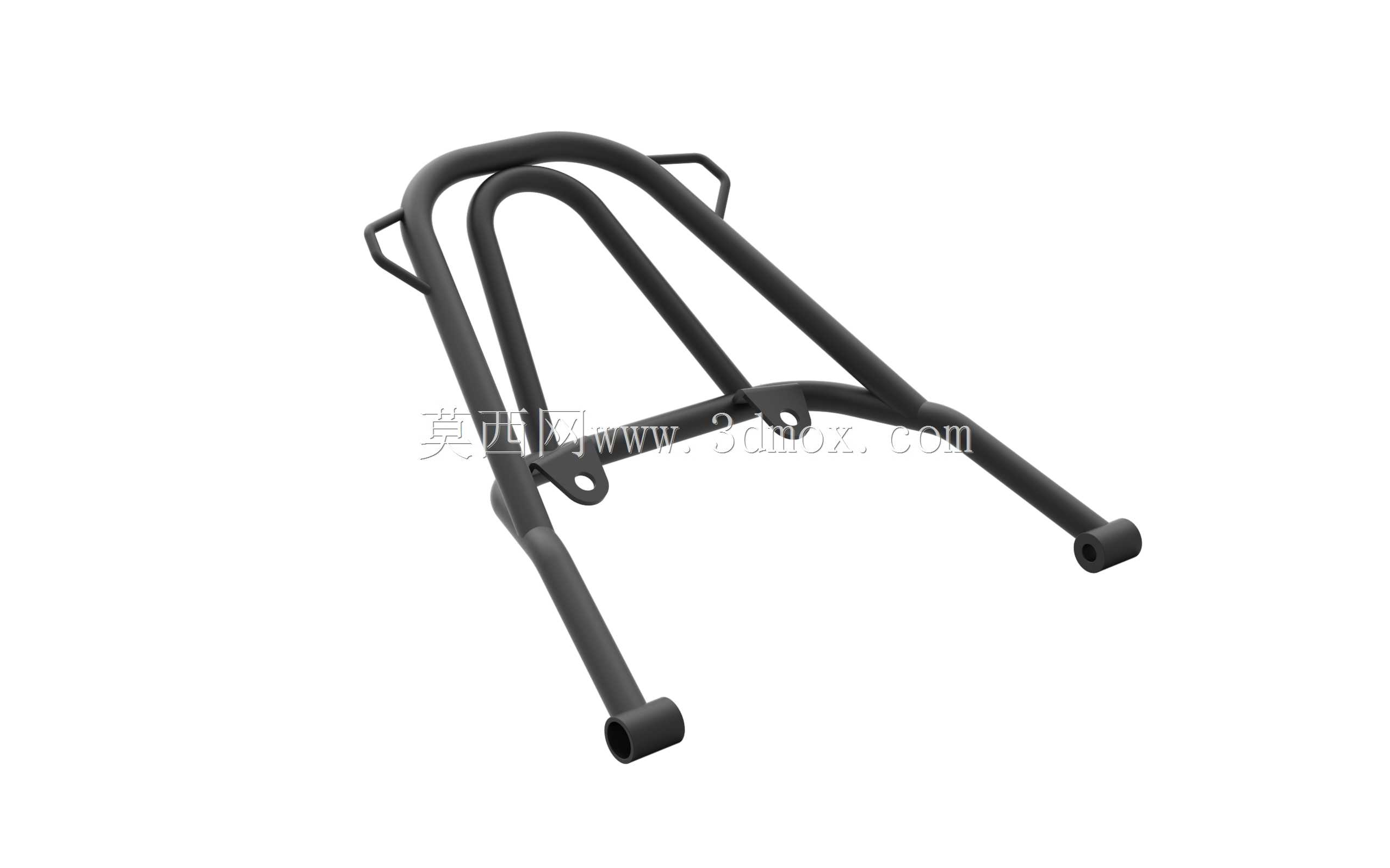

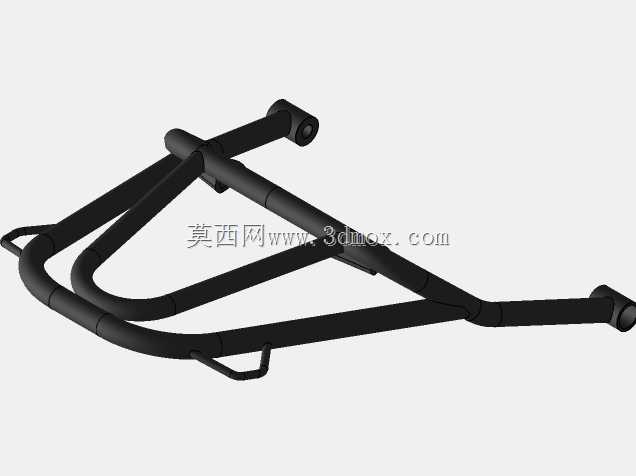

该支架为适配本田FMX650车型开发的后载物配套构件，主要应用于越野摩托车长途骑行、户外穿越场景下的随身载物需求，可直接固定于车尾预留安装点位，为尾箱、防水包、捆绑式行李提供可靠的承载支撑，解决原车尾部无专用载物固定点、行李易滑脱偏移的问题。从结构设计来看，整体采用弯管成型的框架式构型，主支撑臂选用圆管弯折成型，通过连续的圆弧过渡分散承载时的应力集中，避免硬角弯折带来的疲劳断裂风险；两侧延伸出的挂耳结构预留了绑带穿装间隙，可配合弹力绑带实现不同尺寸行李的快速捆扎固定，前端两个带衬套的安装支脚与车尾车架安装孔位完全匹配，安装时无需对原车结构进行打孔、焊接等破坏性改装，直接通过标准紧固件即可完成装配，安装后与车尾轮廓保持贴合，不会超出原车车身宽度边界，避免越野穿行时剐蹭两侧障碍物。设计过程中优先考虑了越野工况下的抗冲击性能，主支撑管的管径选择兼顾了轻量化与结构强度，整体框架的受力路径从载物平面直接传导至两个前端安装支脚，中间通过斜向加强筋连接两侧主臂，在承受颠簸路面的交变载荷时，不会出现框架整体形变、焊点开裂的问题；支架表面做了哑光耐磨处理，可抵御户外骑行时的泥水侵蚀、碎石剐蹭，长期使用不易出现锈蚀、掉漆问题。从安装边界来看，支架装配完成后上部载物平面与原车后座高度差控制在合理范围，不会影响后座乘员的正常乘坐，下部预留了足够的间隙，不会干涉后轮跳动、后减震器的压缩行程，两侧突出的小挂耳可作为侧边绑带的固定点位，当装载大件行李时可实现多点位固定，避免高速骑行或颠簸路面行李出现晃动偏移。该结构的建模过程完全还原了实际量产件的弯折弧度、安装孔位尺寸、支脚衬套的配合公差，可直接用于改装件的开模验证、装配干涉检查，也可作为摩托车改装附件设计的参考案例，帮助结构设计人员快速掌握越野车型后载物支架的受力设计逻辑、安装匹配要点，在开发同类型适配件时可直接参考其受力路径规划、安装点位布局思路，减少前期方案验证的反复修改成本。
