通快冲床下除模器结构设计

　　在数控转塔冲床的钣金冲压加工场景中，下除模器是安装在转塔下模位的关键功能部件，主要承担冲压工序完成后工件与下模的快速脱离、废料顺畅滑落的核心作用，尤其适配通快Trupunch系列数控冲床的高速连续冲压工况，能有效避免板料带料上浮、废料卡滞在下模腔导致的工件压伤、模具崩损问题，是保障钣金冲压线连续稳定运行的易损功能配件。

　　从实际加工场景来看，这类下除模器主要服务于0.5-3mm厚度的冷轧钢板、镀锌板、铝板等常见钣金材料的冲压作业，在电气柜壳体、钣金结构件、通讯设备机箱等产品的批量冲压生产中，下除模器的动作可靠性直接决定整线的生产节拍与成品良率——一旦下除模器卡滞，轻则出现板料表面压痕需要返工，重则导致下模刃口崩裂、转塔定位偏移，需要停机数小时进行模具更换与转塔精度校准，带来不小的产能损失。

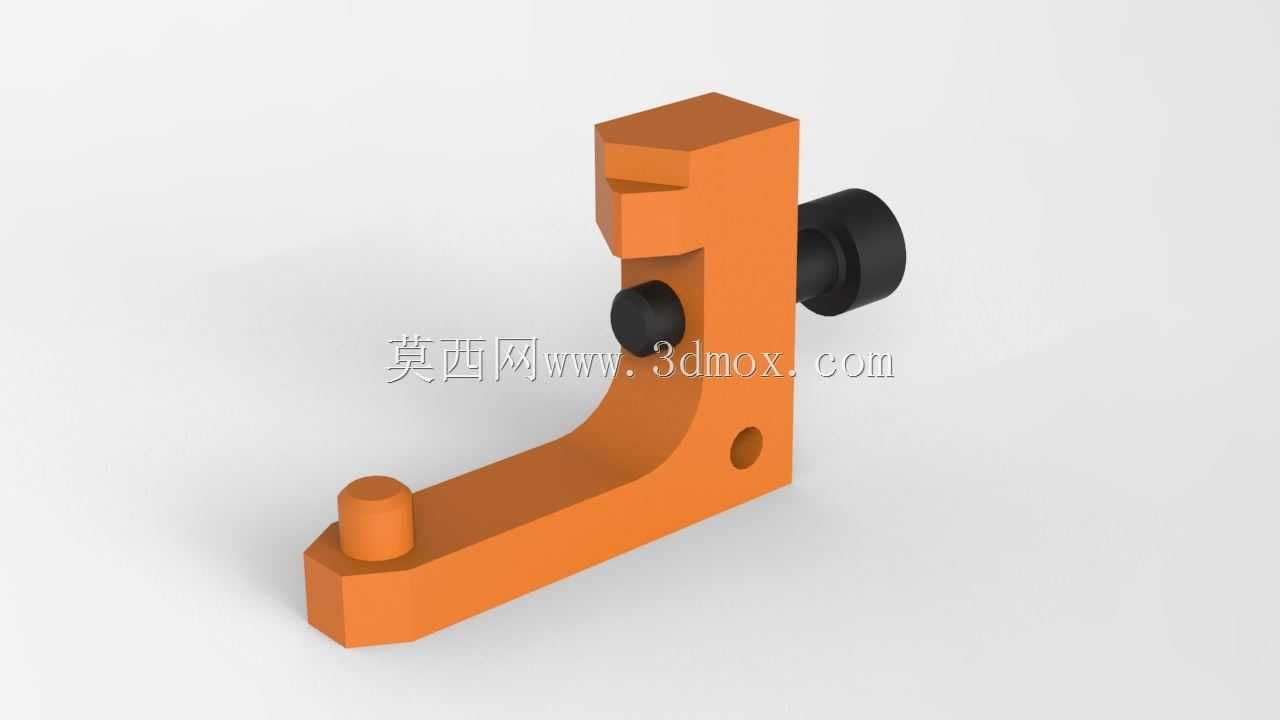

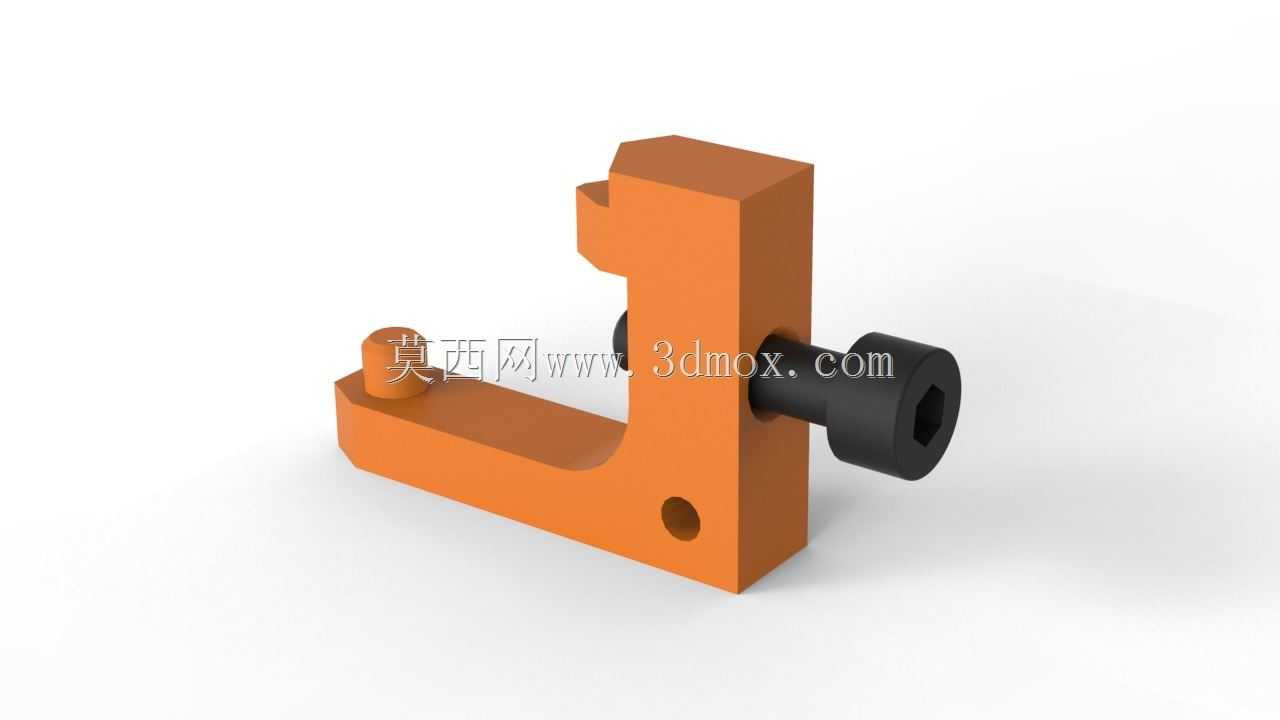

　　这款下除模器的结构设计完全适配通快冲床的下模安装接口，整体采用弯臂式主体结构，主体承力部分采用高强度合金钢材质，表面做发黑耐磨处理，长期承受冲压往复载荷也不易出现形变。弯臂上端的卡接结构直接与转塔下模座的安装槽配合，无需额外定制转接件，安装时直接卡入对应模位即可完成定位，安装公差控制在0.02mm以内，与下模座的配合间隙均匀，不会出现冲压过程中的部件窜动问题。弯臂中部设置的黑色弹性顶销是核心的动作执行件，采用内置弹簧复位结构，冲压时上模下行带动板料下压，顶销压缩弹簧回缩，与下模端面齐平不影响冲压成型；冲压行程结束上模回程时，弹簧快速释放弹力，通过顶销将卡在模口的板料平稳顶起，顶出行程控制在3mm，既保证板料完全脱离下模刃口，又不会因为顶出行程过大导致板料移位，影响后续步冲的定位精度。弯臂侧方的黑色调节旋钮用于调整顶销的初始预紧力，针对不同厚度、不同材质的板料，可以通过旋转旋钮改变弹簧压缩量，适配软质铝板的轻柔顶料需求，也能满足厚钢板冲压所需的较大顶出力，调节过程无需拆解部件，在机床上即可快速完成参数调整。弯臂下端的定位凸柱与转塔下模座的定位孔精准配合，承担部件的周向定位作用，避免长期往复动作带来的部件偏转，凸柱与安装孔的配合采用H7/g6间隙配合，安装拆卸顺畅，同时不会出现定位间隙过大的问题。弯臂臂身开设的通孔为减重孔，在保证结构强度的前提下降低部件整体重量，减少转塔转动时的惯性负载，同时也方便安装时用工具勾取完成快速换模。

　　从安装边界来看，这款下除模器完全适配Trupunch 5000系列冲床的标准下模位安装尺寸，整体外轮廓不会超出模位的空间边界，转塔转动时不会与相邻模位的部件产生干涉，安装后部件的最高点与下模工作台面的高度差符合机床的安全间隙要求，板料在工作台面移动时不会剐蹭到部件表面。在设计过程中，结构应力集中的弯臂转角位置做了R角过渡处理，经过冲压载荷的有限元校核，在100kN的冲压力反复作用下，转角位置的应力远低于材料的屈服强度，长期使用不会出现疲劳断裂问题。顶销的头部采用圆弧过渡设计，与板料接触时不会划伤板料表面，对于表面质量要求高的覆膜铝板、不锈钢板等材料，也能保证顶料位置无明显压痕，满足高端钣金件的外观质量要求。

　　在实际维护场景中，这款下除模器的易损件仅为顶销与内置弹簧，出现磨损后只需拧下侧方的调节旋钮即可更换内部弹簧与顶销，无需更换整个部件，大幅降低了备件成本。日常保养时只需在顶销与主体的配合位置定期涂抹少量润滑脂，即可保证顶销动作顺畅，避免铁屑进入配合间隙导致的卡滞问题，适配钣金车间两班倒的连续生产工况，平均无故障工作周期能达到百万次冲压以上，完全满足高速数控冲床的生产节奏需求。
