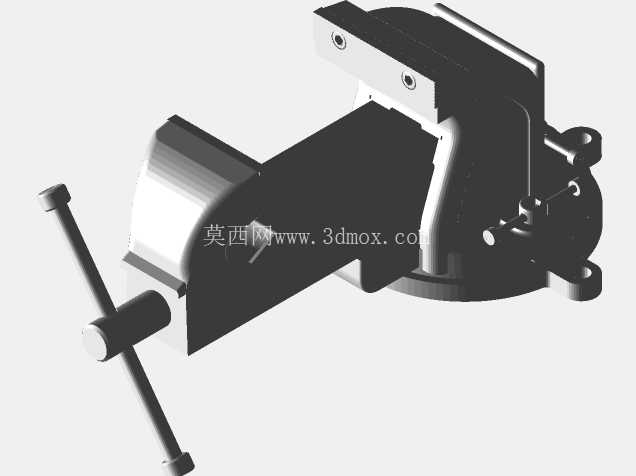

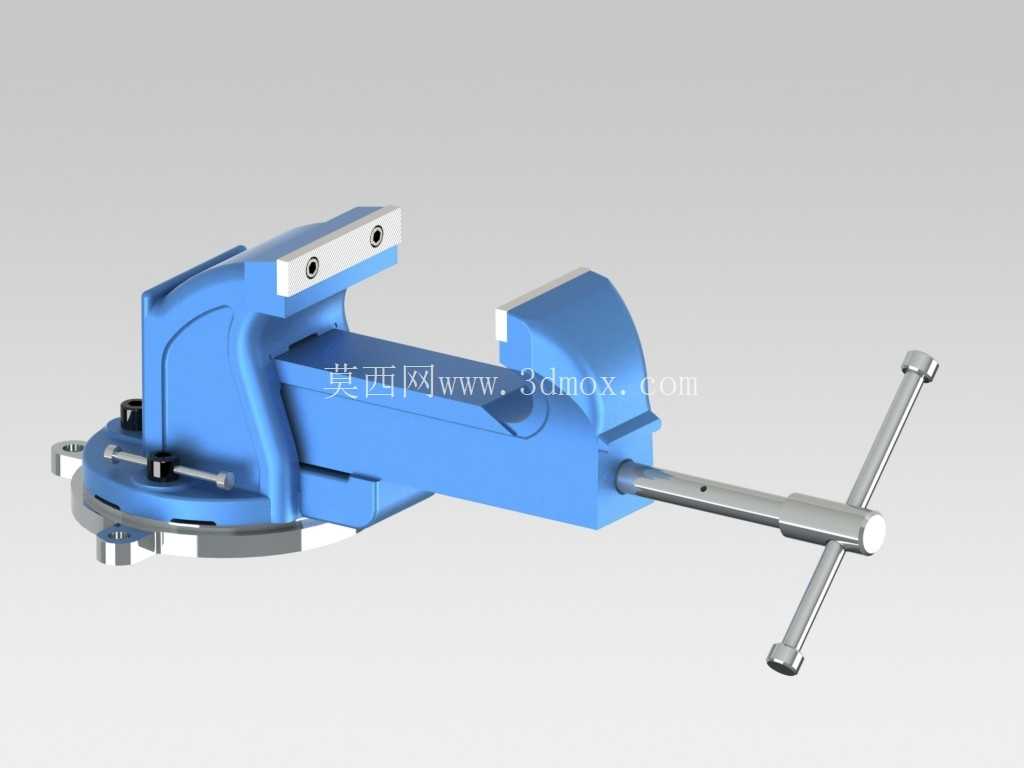

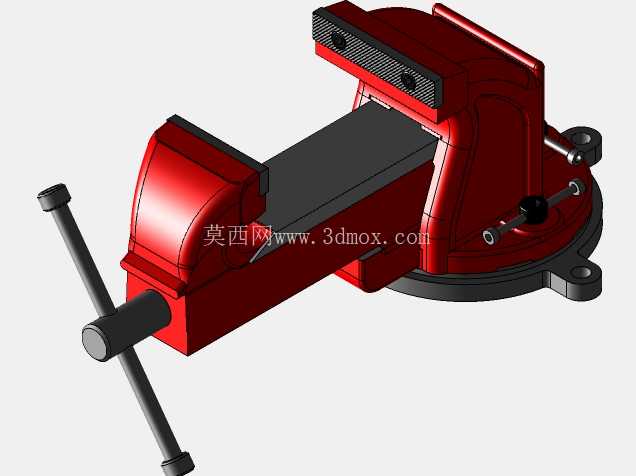

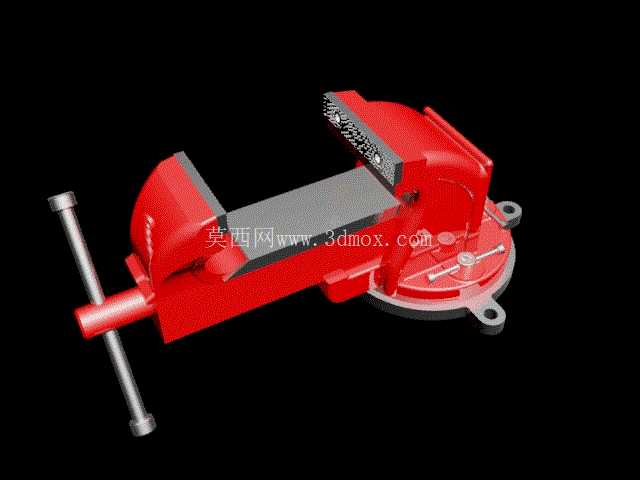

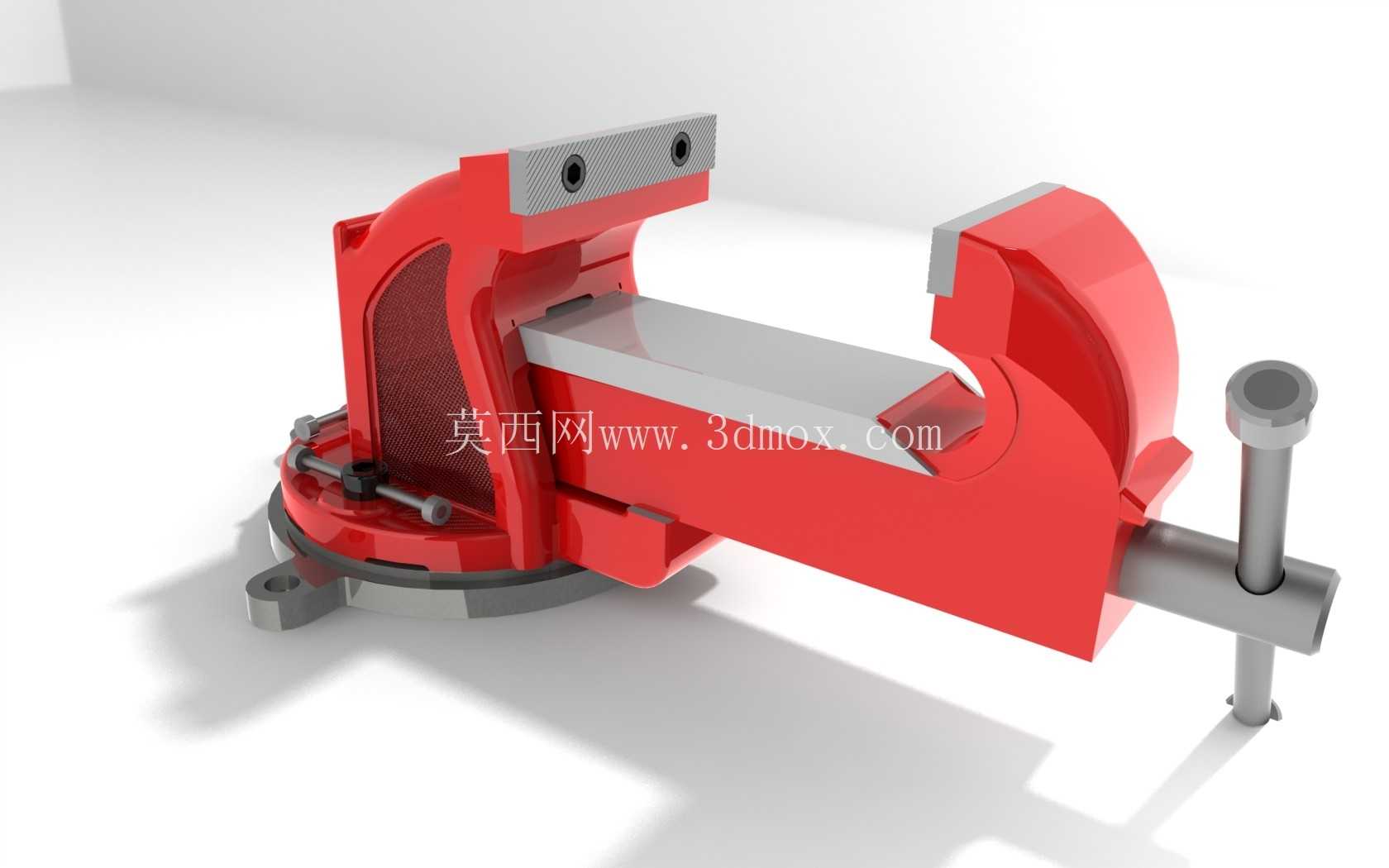

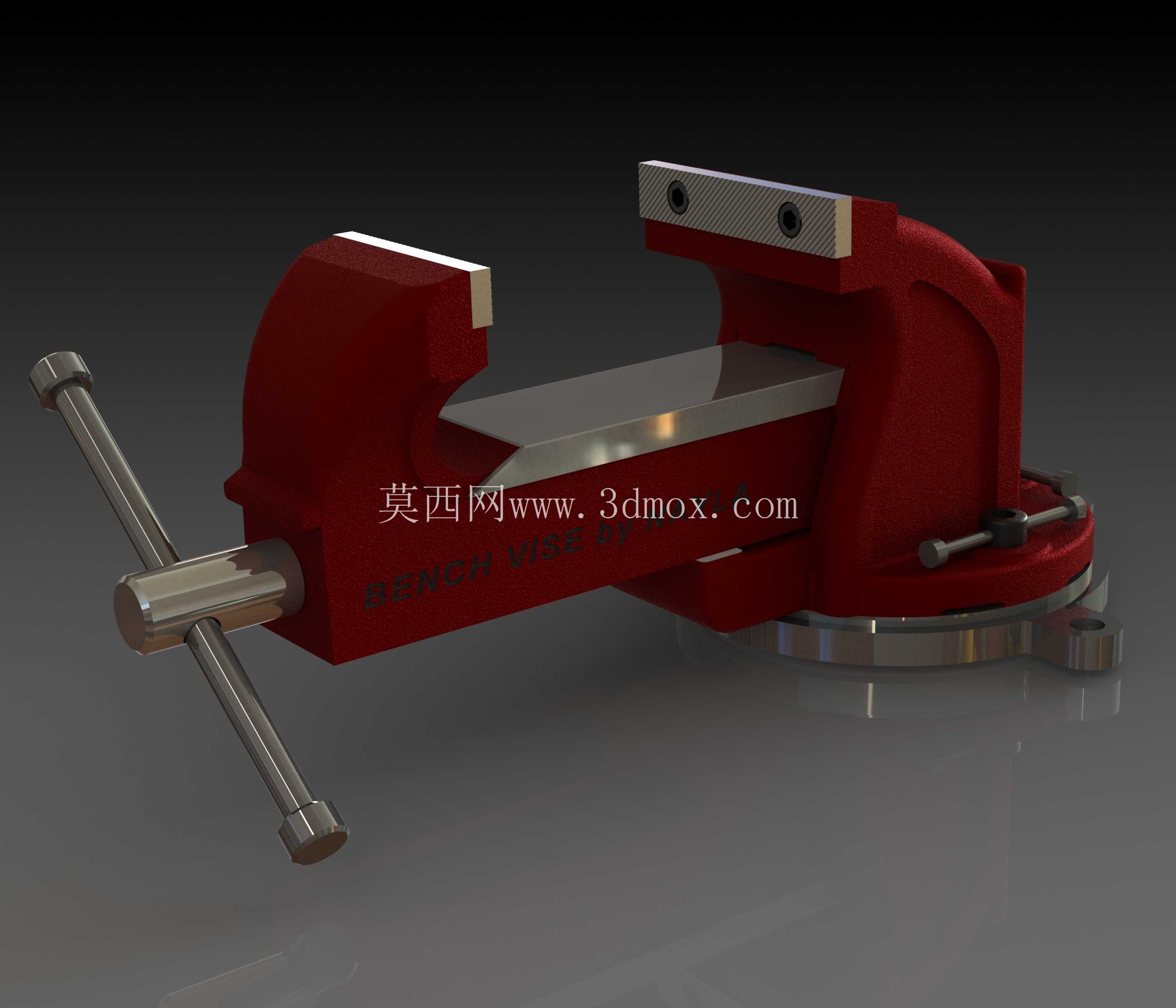

机加工夹持用重型台虎钳结构设计

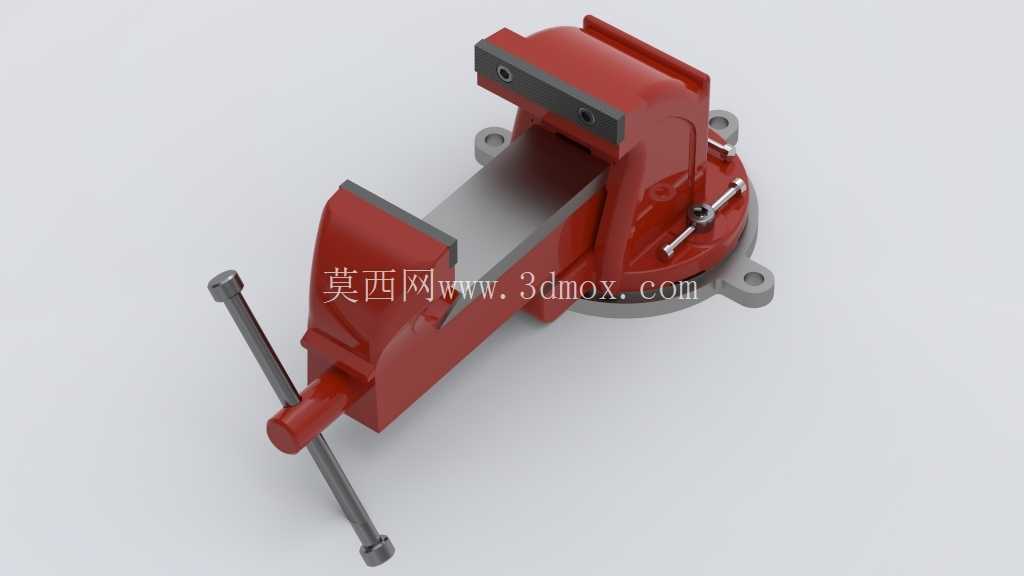

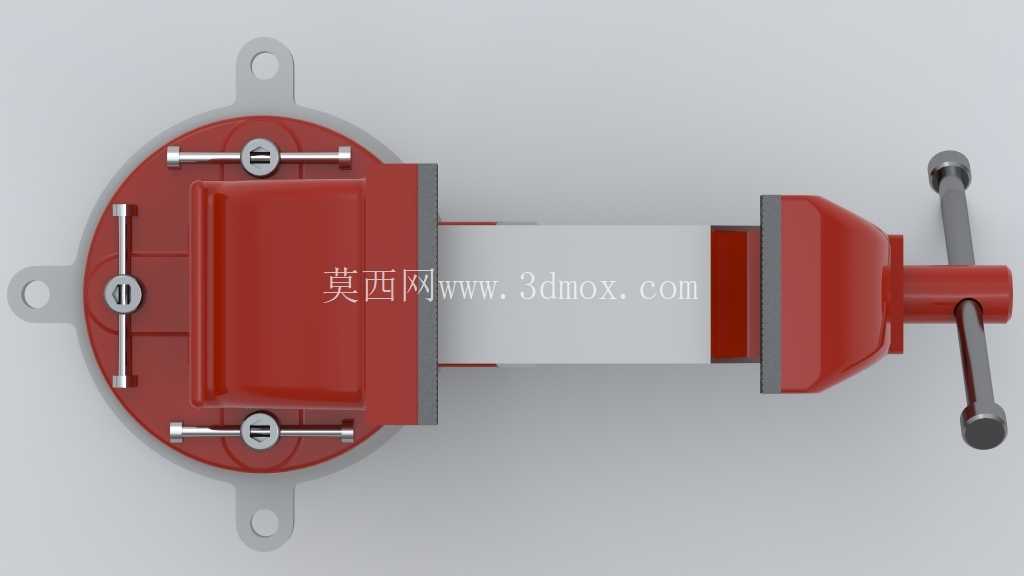

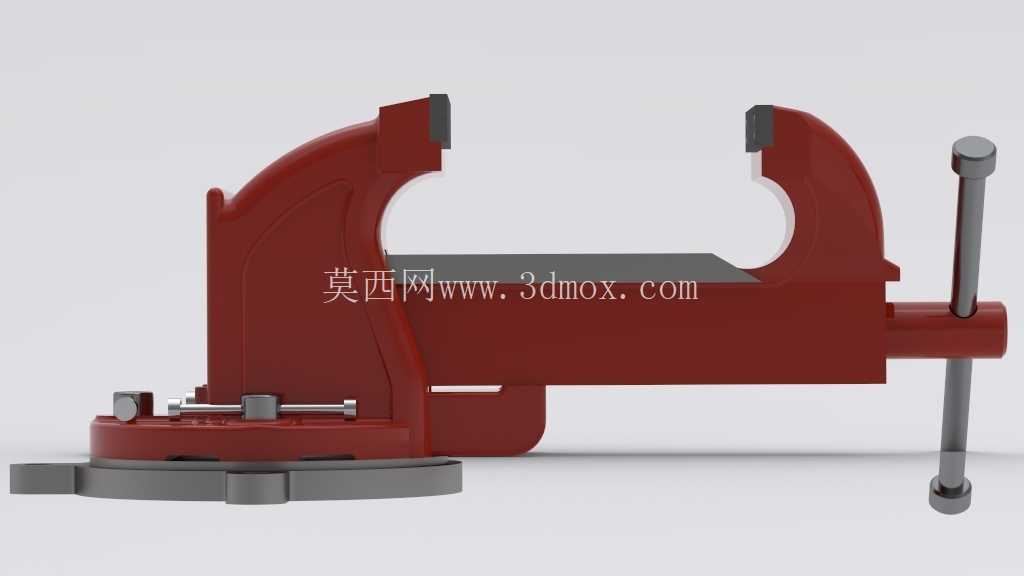

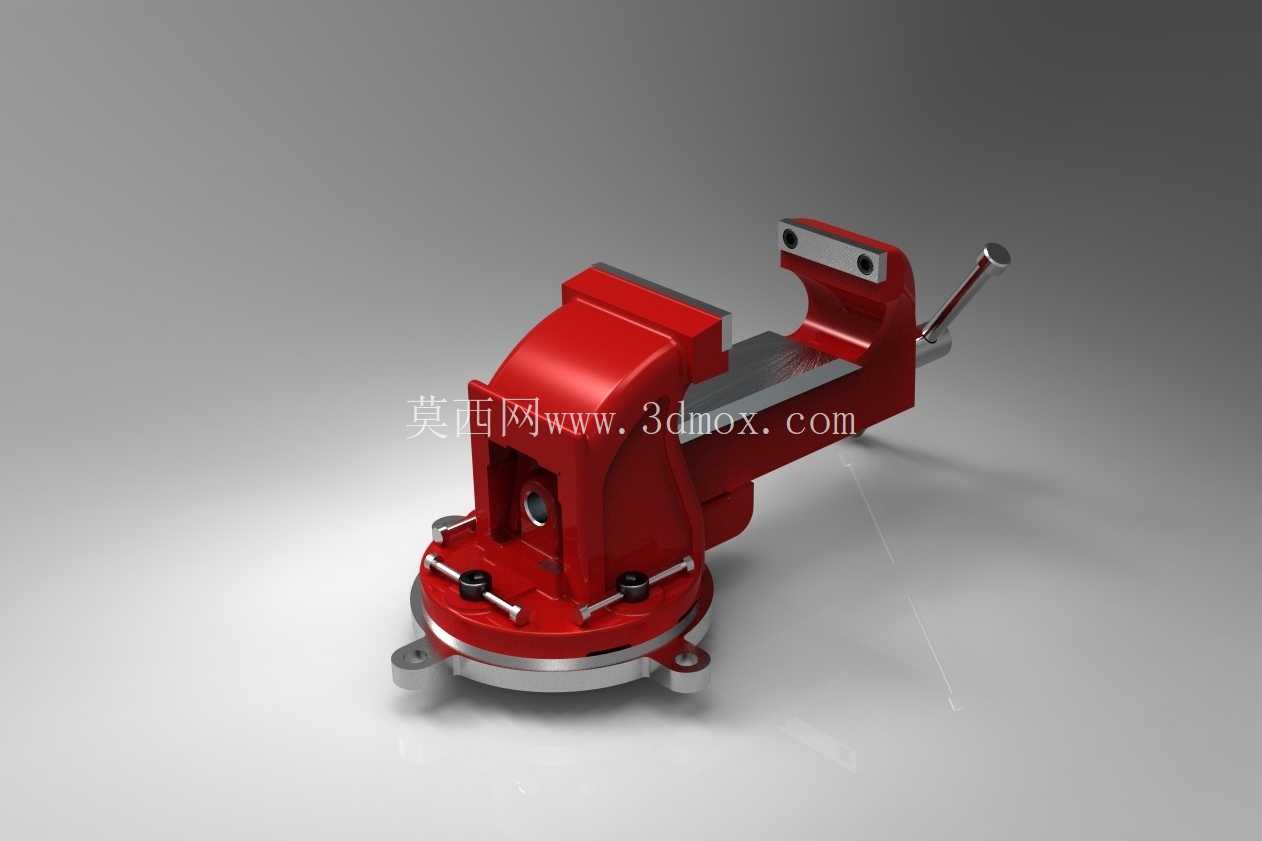

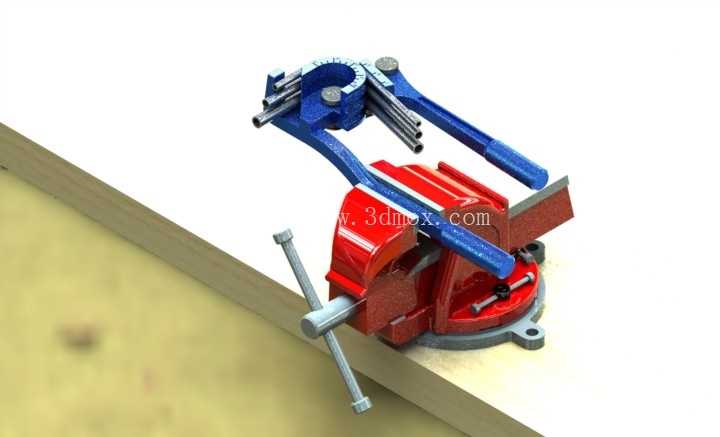

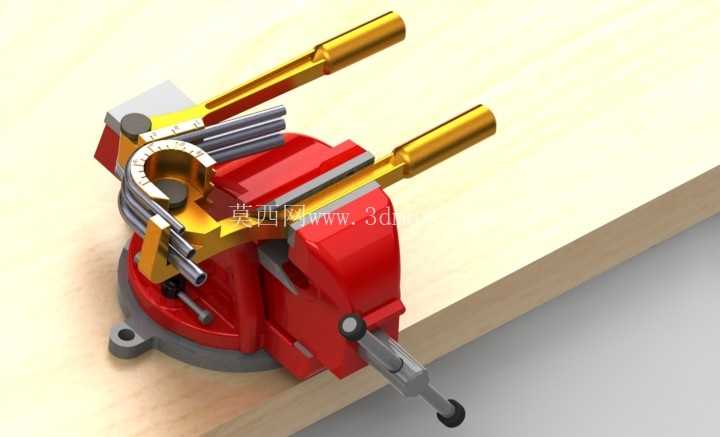

　　在常规机加工、钳工装配、维修作业场景中，台虎钳是工位上出现频率最高的基础夹持工装，几乎所有需要双手操作的工序都要依托它完成工件的固定，小到仪表零件的修配，大到小型结构件的锯切、锉削、钻孔、攻丝、焊接定位，都能看到这类工装的应用。这款台虎钳采用经典的转盘式固定底座设计，底座上预留四个对称分布的安装孔，可通过螺栓直接固定在钳工工作台台面，安装时需要保证底座与工作台面贴合无翘曲，避免夹紧时受力不均导致钳身偏移；转盘结构支持钳身360度水平旋转，锁紧手柄扳紧后即可固定角度，方便操作人员根据作业需求调整工件朝向，减少反复拆装工件的频次。钳体主体采用铸铁材质一体铸造成型，整体刚性充足，能够承受锯切、锤击等作业产生的冲击力，不会出现明显形变；活动钳身与固定钳身的配合面经过精密刮研，滑动间隙控制在合理范围，夹紧时不会出现上下翘动的问题，保证夹持面的平行度。钳口部分采用可拆卸的 hardened 钢钳口板，两块钳口板表面加工有交叉网纹，能够增加与工件表面的摩擦力，夹持光滑工件时不易打滑，钳口板通过内六角螺钉固定在钳身上，长期使用磨损后可直接更换，无需更换整个钳体，降低维护成本。

　　传动部分采用梯形丝杠结构，丝杠与活动钳身的螺母配合，转动手柄即可带动活动钳身平稳开合，梯形螺纹的自锁性能优异，夹紧工件后不会因为作业振动出现松脱，丝杠外露部分在日常使用中需要定期涂抹润滑脂，减少磨损，延长传动结构的使用寿命。从安装边界来看，这款台虎钳的底座安装孔中心距适配常规钳工台的预留安装位，钳身最大开合度覆盖常规小型零件的加工夹持需求，闭合状态下整体高度不会遮挡操作人员的作业视线，手柄长度经过力矩匹配，普通成年操作人员单手即可施加足够的夹紧力，无需借助加力杆，避免夹紧力过大导致丝杠变形或者工件被夹伤。

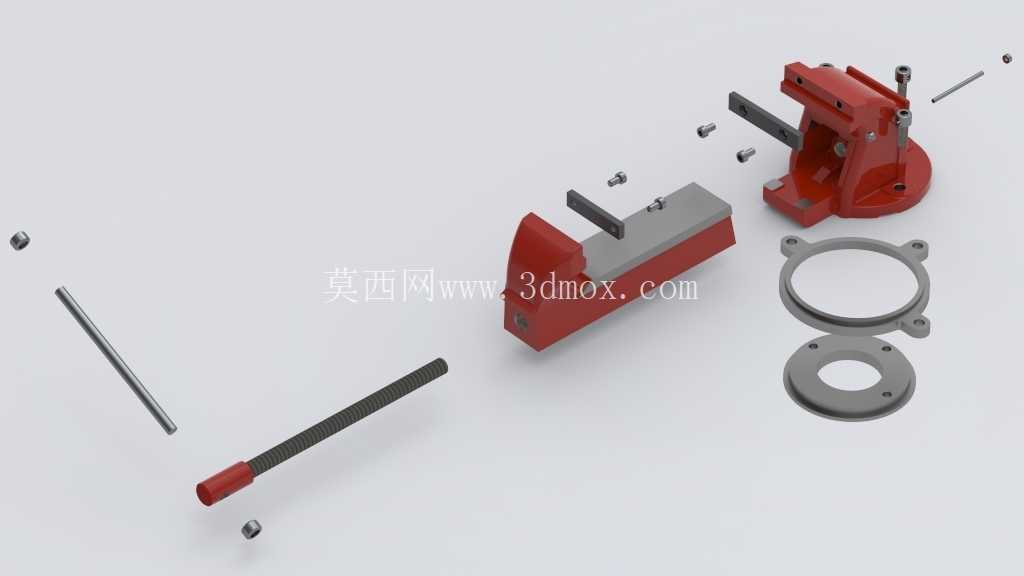

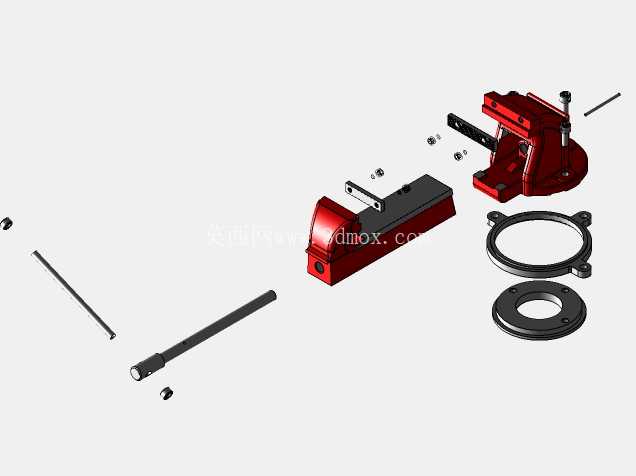

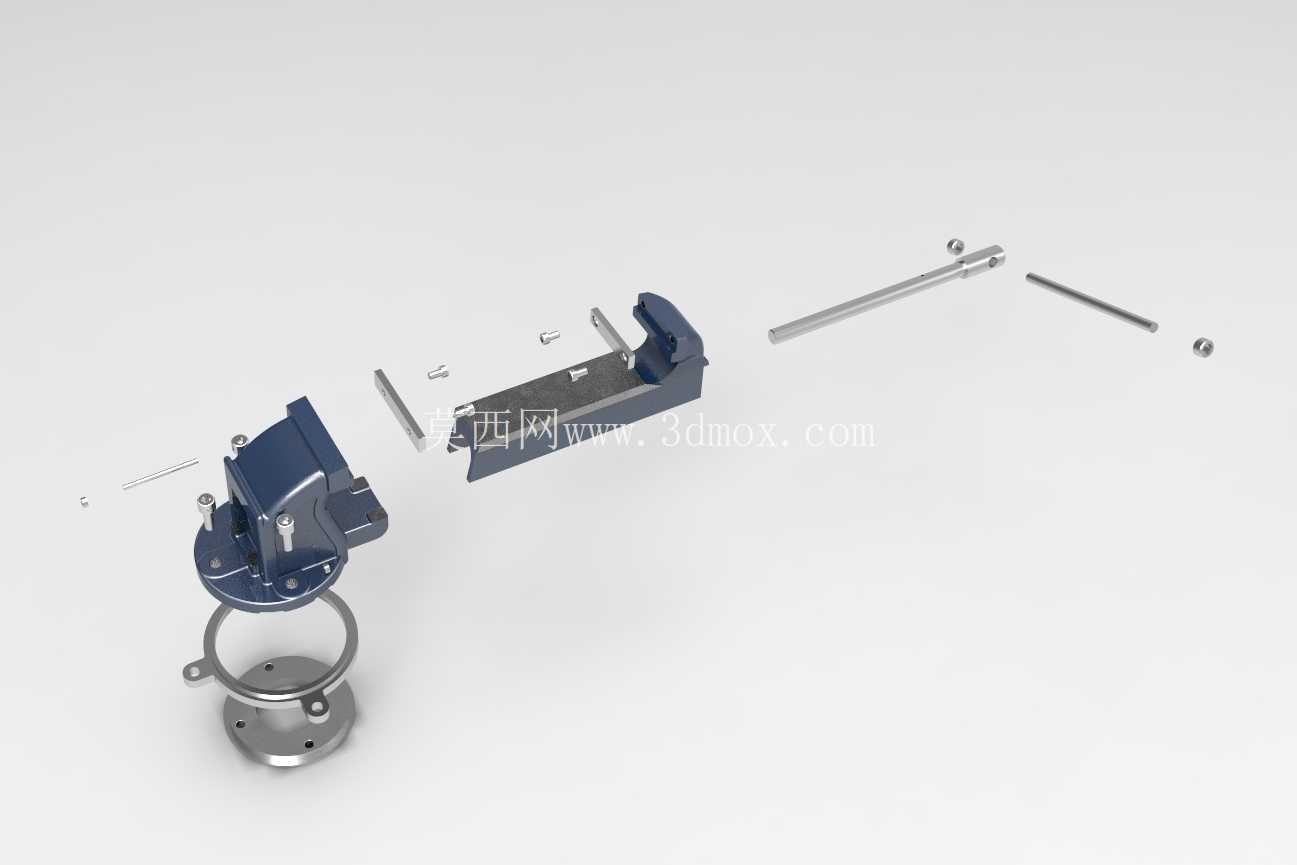

　　在设计这款台虎钳的三维结构时，首先要保证各部件的配合公差合理，固定钳身与底座的连接部分要做加强筋处理，承受夹紧反力的位置壁厚要满足强度要求，避免长期受力出现开裂；丝杠的轴线要与两个钳口的夹持面保持垂直，否则夹紧时工件会出现偏移，影响加工精度；活动钳身的滑动导轨面要设计防尘结构，减少加工产生的铁屑、粉尘进入配合间隙，避免滑动卡滞。实际使用中，这类台虎钳除了常规的金属零件加工作业，还可以配合不同的软钳口使用，加持铜、铝等软质材料或者已经加工完成的光洁表面时，在钳口板上加装铜质或者木质软钳口，就能避免夹伤工件表面；夹持管状零件时，也可以更换带V型槽的专用钳口，保证圆形工件夹持稳固，不会转动。

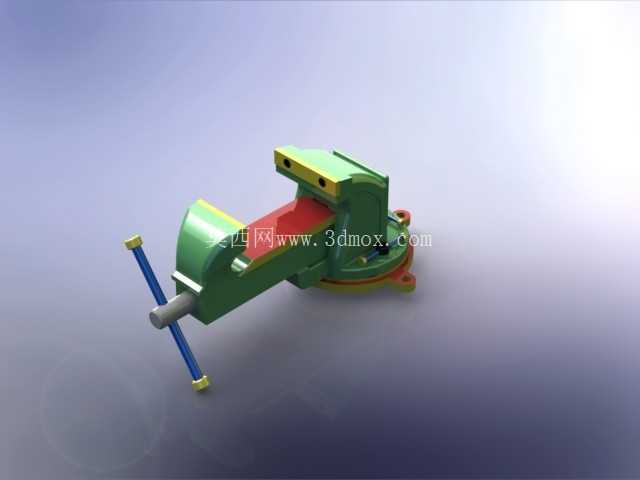

　　不同于轻型的桌虎钳，这款固定式台虎钳的整体重量更大，稳定性更好，能够承受更大的夹紧力和作业冲击力，适合固定在工位上长期使用，不需要频繁移动，是机械加工车间、装配维修工位、五金加工作坊的标配工装。在三维建模过程中，需要重点关注丝杠传动的行程匹配，保证活动钳身在最大开合位置时不会从固定钳身的导轨中脱出，最小闭合位置时两块钳口板能够完全贴合；转盘的锁紧结构要设计可靠，旋转到任意角度都能牢固锁紧，不会在作业时出现钳身转动的情况；手柄与丝杠的连接部分要做防脱设计，避免操作时手柄滑落。
