管道类零件四腔注塑成型模具结构

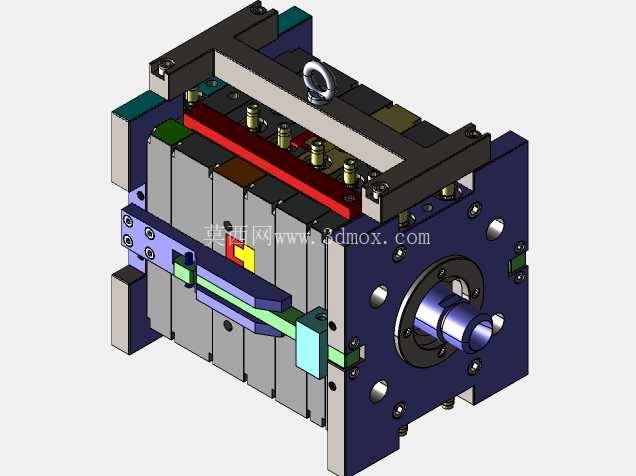

这套模具针对管道类塑料零件的批量注塑生产需求设计，采用四腔排布的型腔布局，单次开模即可完成四件管道塑件的成型作业，在中小规格管道配件的量产场景中，能有效平衡单模产能与成型质量的关系，适配民用给排水、工业流体输送配套塑料管件的生产工况。从结构逻辑来看，整套模具采用标准模架搭建，外部可见的吊装吊环适配车间常规天车吊装作业，满足模具上机、转序的安装搬运需求，模架整体采用叠层式结构，从定模侧到动模侧依次排布热流道板、型腔固定板、型芯固定板、顶出机构与模脚，各层板件通过导柱导套实现精准合模导向，避免合模过程中出现型腔错位导致的塑件飞边、尺寸超差问题。

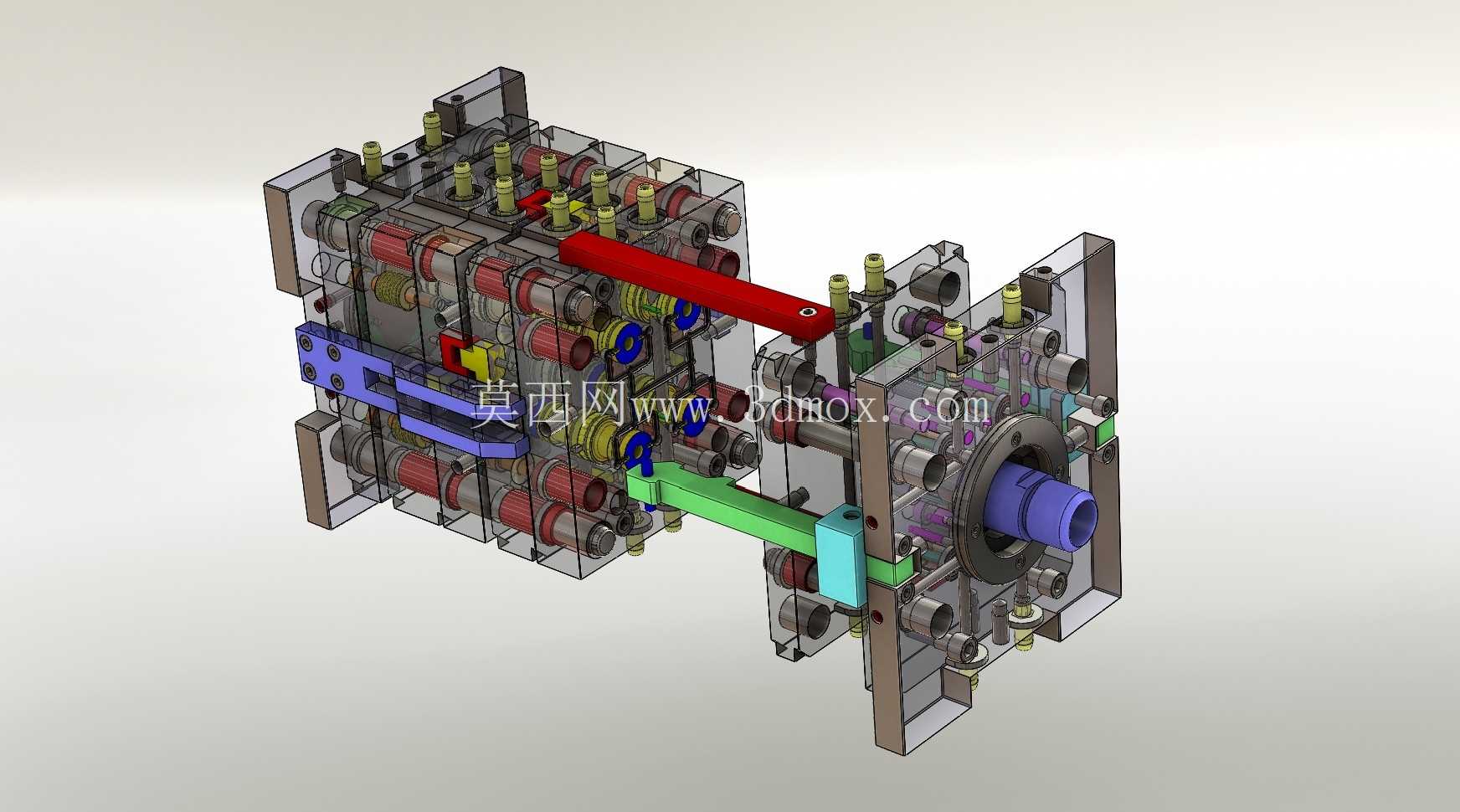

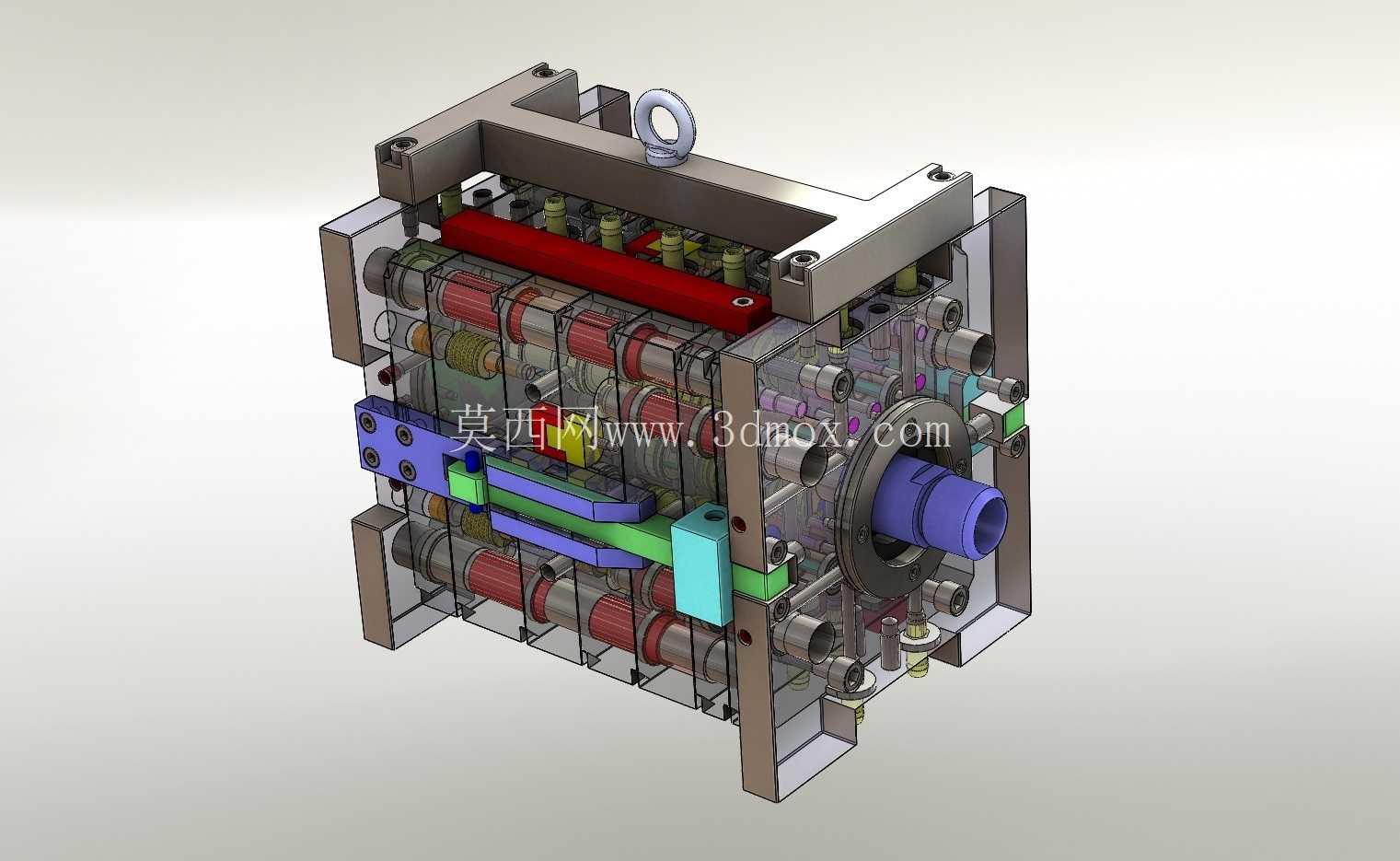

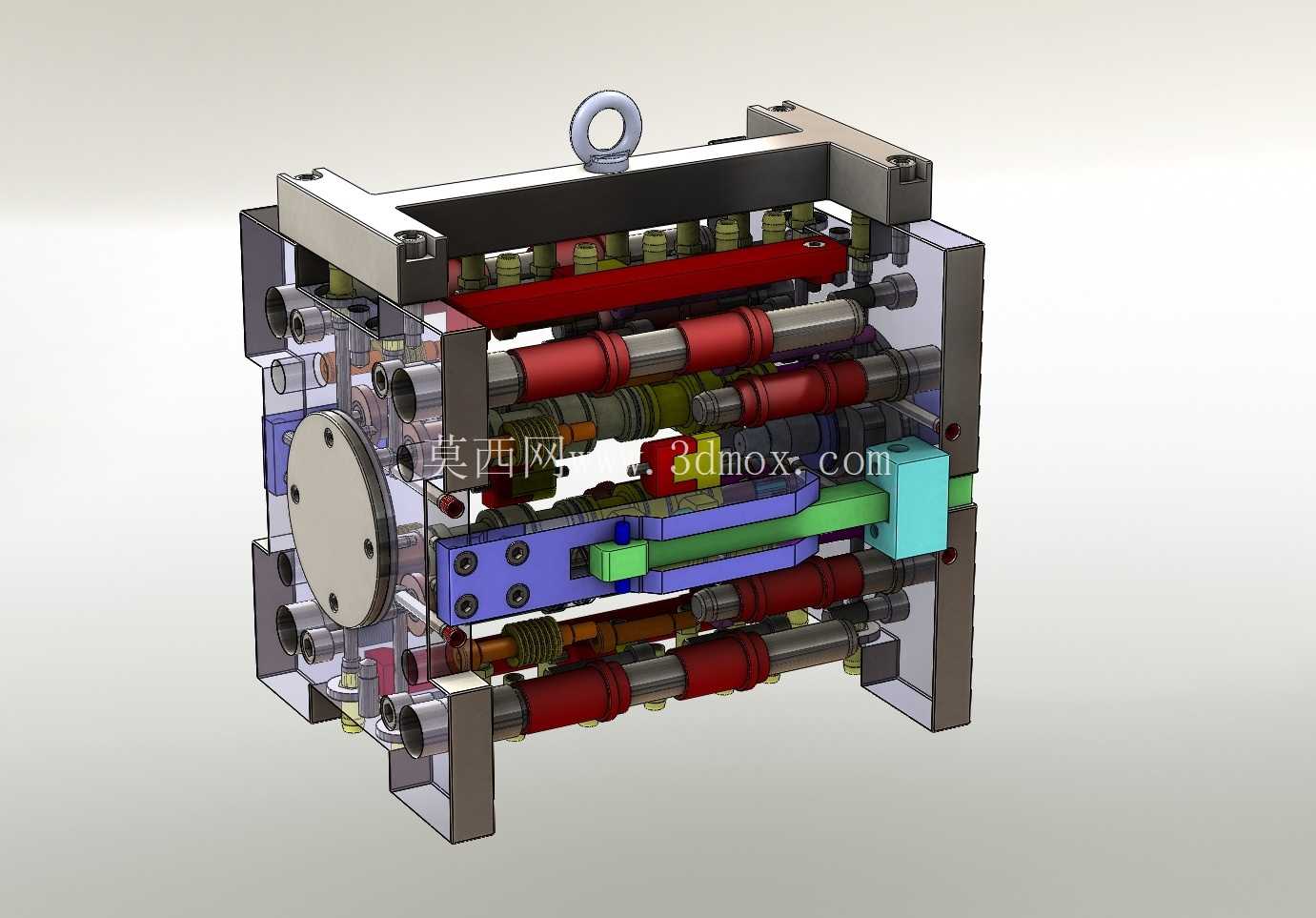

成型部分的设计围绕管道零件的结构特性展开，针对管道类零件带侧向通孔、内壁带装配卡位的结构特征，模具设置了多组侧向抽芯机构，图中可见的多组横向排布的轴类零件即为侧抽芯的滑动组件，开模过程中先通过斜导柱带动侧型芯完成侧向抽拔动作，脱离塑件的侧向倒扣结构后，再由顶出机构将塑件从型芯上平稳顶出，避免顶出过程中出现塑件变形、卡模的问题。浇注系统采用热流道结构，热流道板内置加热元件维持熔料温度，减少流道凝料的产生，同时四个型腔采用平衡式浇口布局，确保熔料能同时填充到各个型腔的远端，保证四件塑件的成型收缩率一致，尺寸公差控制在管件装配要求的范围内。

冷却系统的排布覆盖了型腔、型芯以及侧抽芯滑块区域，通过在模架内部钻设循环冷却水道，接入恒温冷却水带走注塑过程中传入模具的热量，将模温稳定在塑料原料成型所需的温度区间，避免因模温不均导致的塑件翘曲、表面缩痕问题，同时缩短成型周期，提升生产效率。模具的安装边界适配常规规格的卧式注塑机，定位圈、浇口套的尺寸符合行业通用安装标准，上机时无需额外做安装接口的改装，顶出孔位置匹配注塑机的顶杆排布，确保顶出动作的同步性。

在实际生产场景中，这套模具适配PP、PE等常用管道塑料原料的成型工艺，成型出的管道塑件可直接用于管路系统的连接装配，四腔的排布方式在保证单个型腔填充压力充足的前提下，将单模产能提升至普通两腔模具的两倍，同时侧抽芯机构的滑动面设置了耐磨镶块，长期生产过程中可通过更换耐磨块维持抽芯精度，延长模具整体使用寿命。模具的各组件均采用模块化设计，型腔、型芯部分采用可更换镶块结构，当后续需要调整管道局部尺寸时，仅需更换对应镶块即可，无需重新制作整套模架，降低了产品迭代的改造成本。顶出机构采用推杆与推板结合的方式，针对管道塑件的环形结构特征，推板作用在塑件的端面位置，避免顶出力集中在塑件局部导致的顶白、顶穿问题，保证成型后塑件的外观质量与结构强度。
