手动角度可调式管材弯折加工设备结构

项目分类:铸造模 发布时间:2026-05-21 ID:1152151
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构
  • 手动角度可调式管材弯折加工设备结构

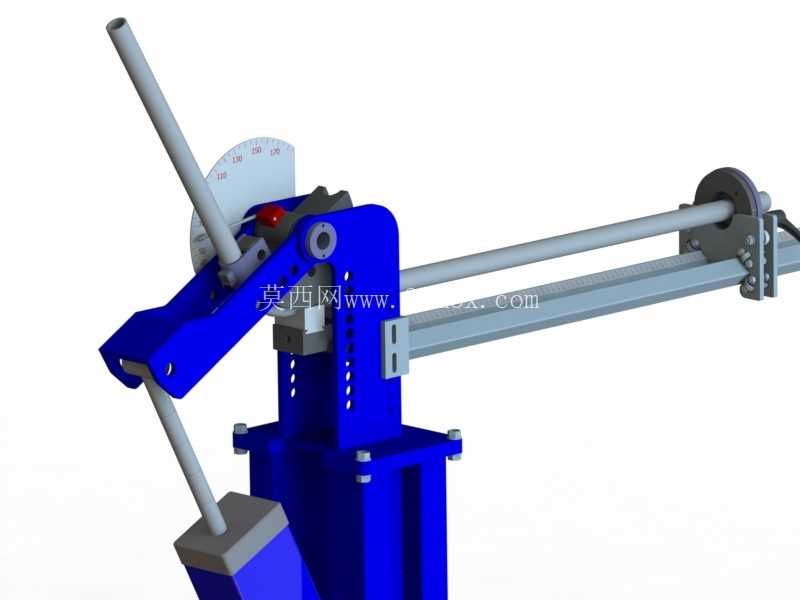

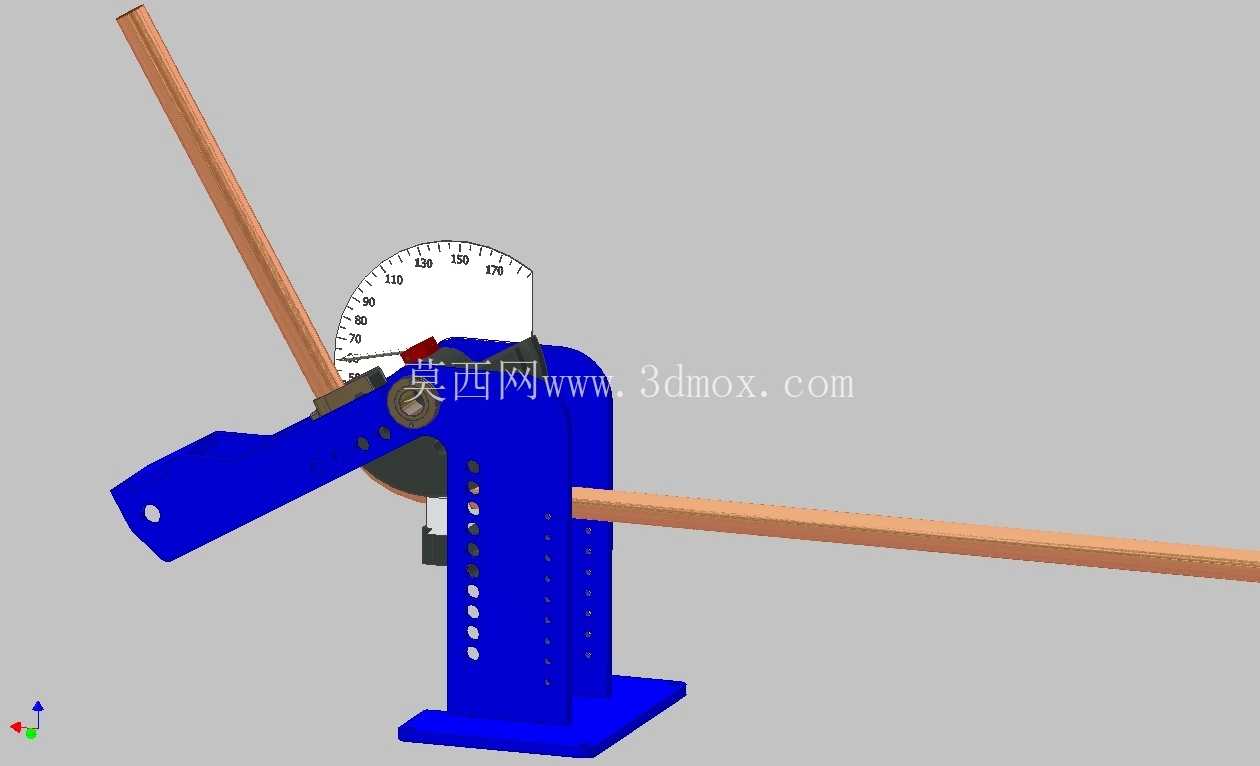

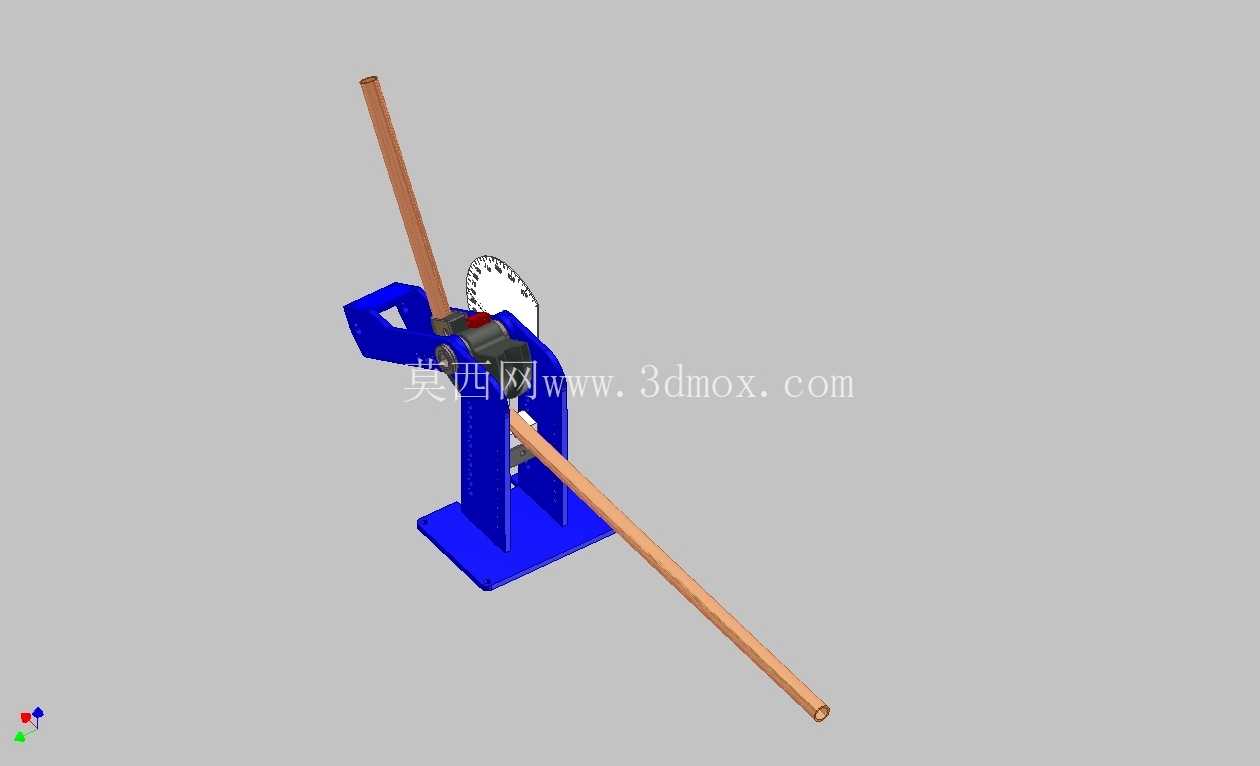

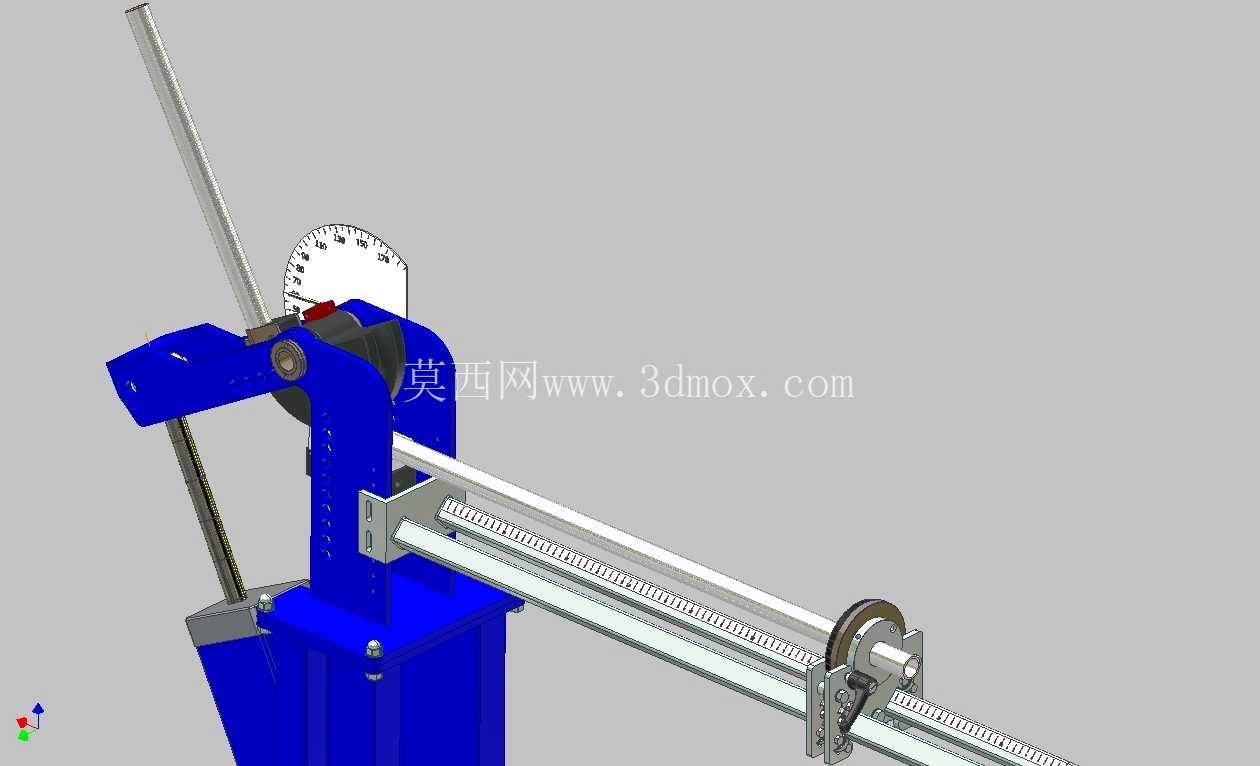

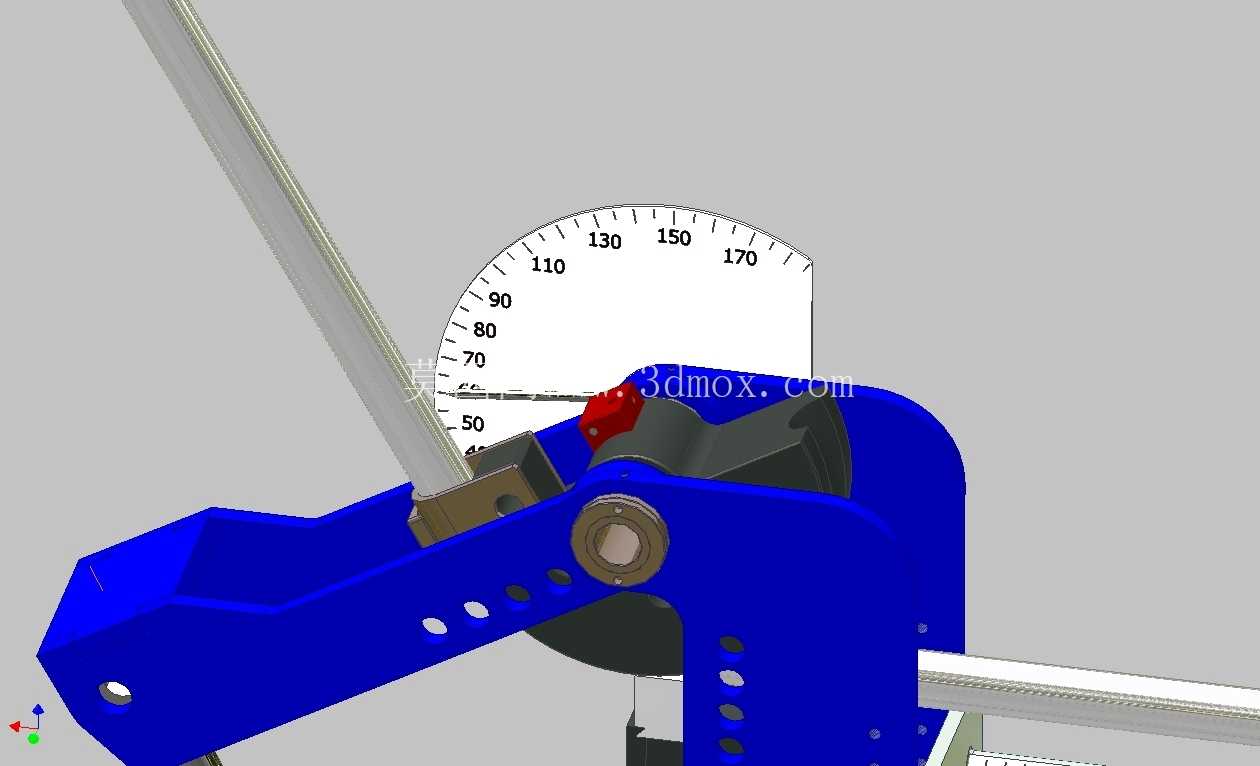

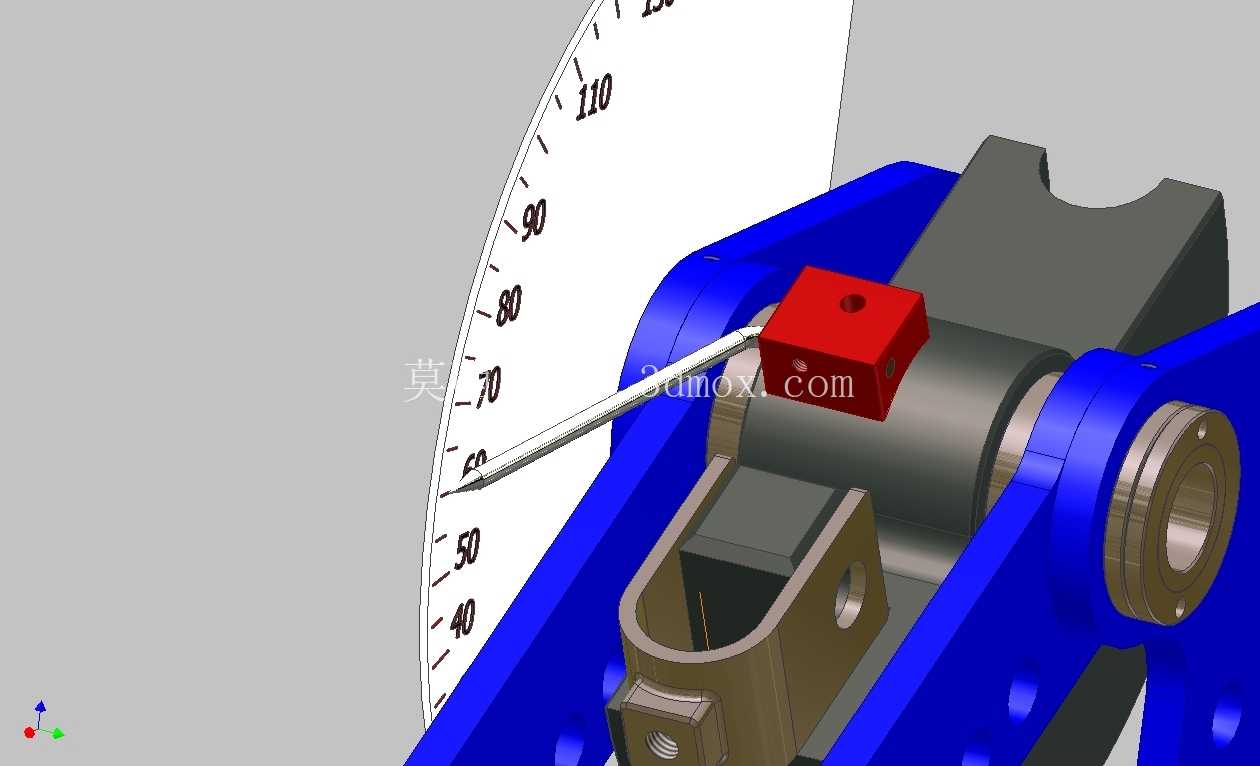

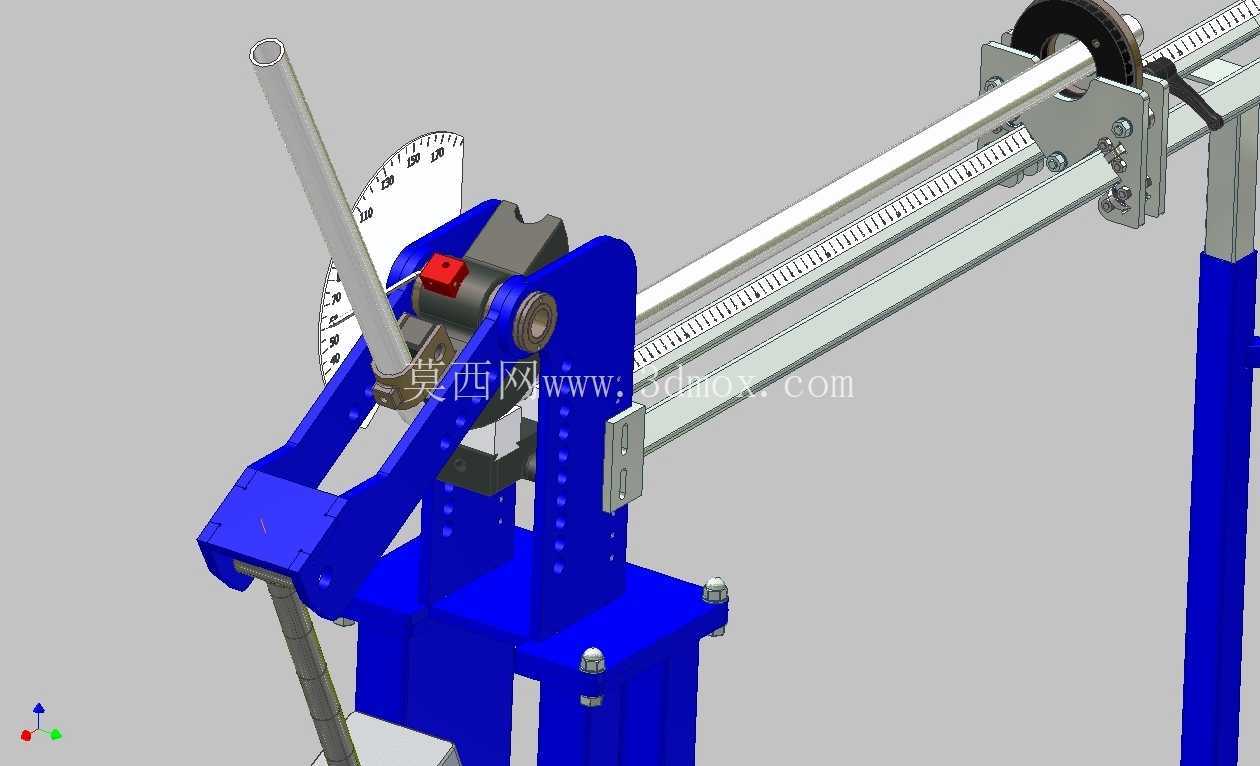

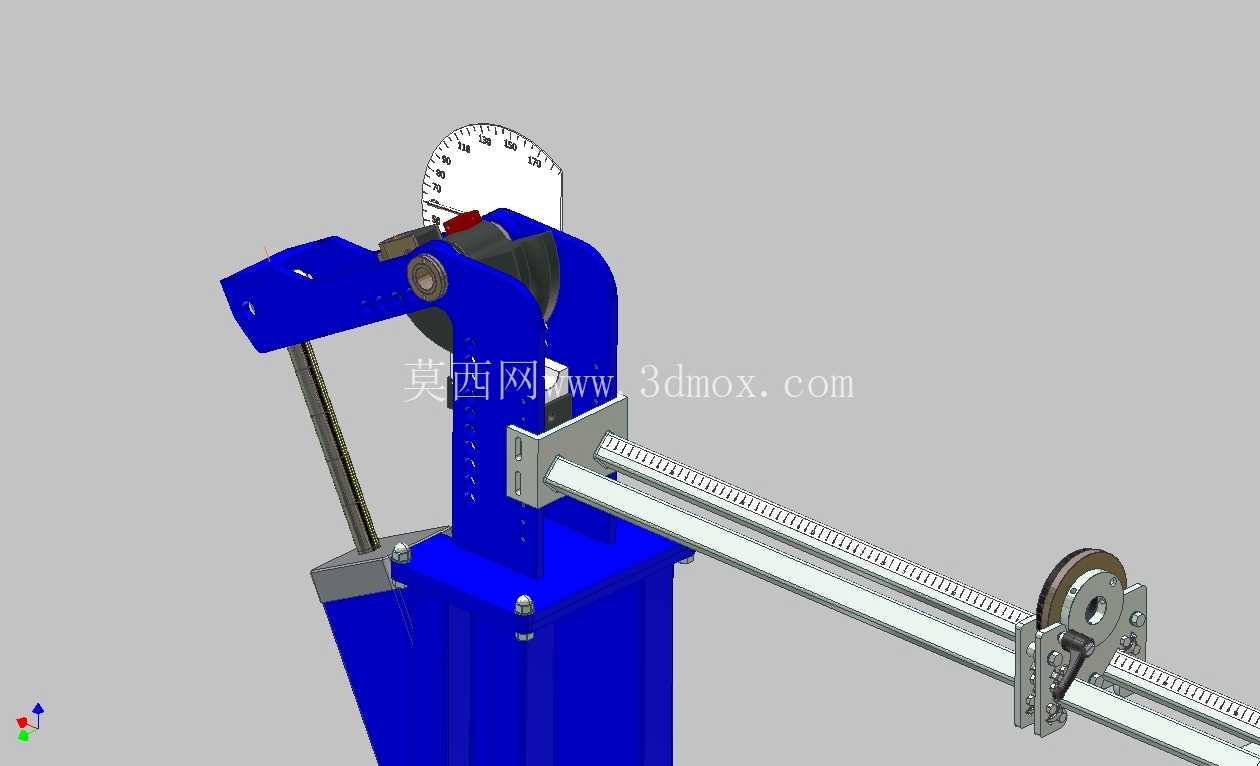

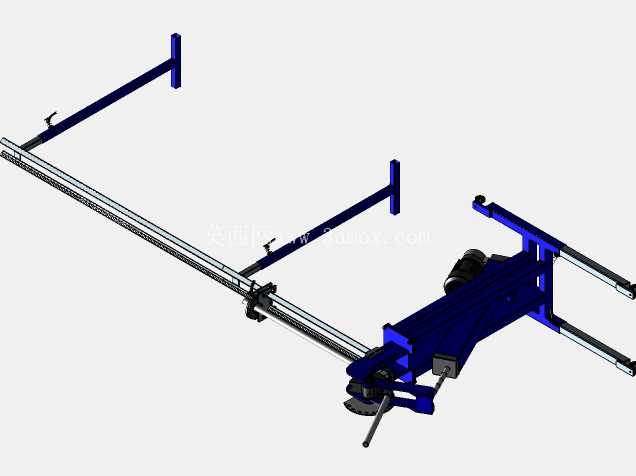

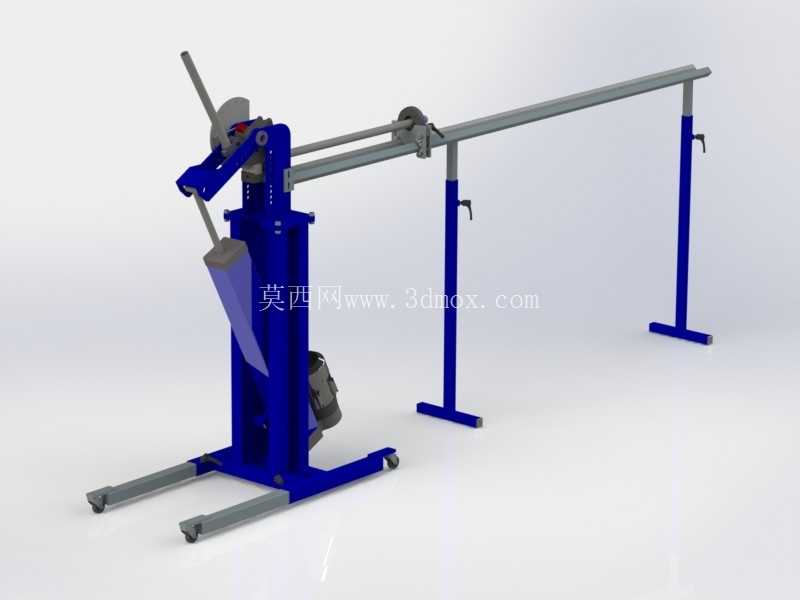

  在五金加工、小型管路预制、维修现场的管材弯折作业场景中,这类手动弯管设备的应用覆盖了从家装水电布管、小型设备气路管路加工到非标机架管件定制的多个细分领域,相比大型数控弯管设备,它无需外接动力源,对作业场地的适配性更强,单人即可完成操作,尤其适合小批量、多规格的管件弯折需求,能有效降低零散管件加工的设备投入成本。从设备的实际功能逻辑来看,核心是通过定径弯折轮与摆臂的配合,将金属或硬质塑料管材沿设定弧度弯折,设备上部集成的角度刻度盘可以直接读取摆臂的转动角度,操作人员无需额外借助角度量具,就能直观控制管材的弯折角度,避免反复测量调整带来的效率损耗,刻度盘的量程覆盖了常规作业中0到180度以内的常用弯折角度,刻度标识清晰,摆臂上的红色指示块与刻度线对齐时读数无视觉偏差,能满足多数现场作业的角度精度要求。从结构设计的思路上拆解,主体支撑结构采用双侧立板合围的形式,为弯折轮的转轴提供双侧支撑,相比单侧悬臂的支撑结构,这种设计在弯折大管径、高硬度管材时,转轴的受力更均匀,不会出现单侧支撑带来的轴端挠度变形,能长期保证弯折轮的转动同轴度,减少管材弯折过程中的扁管、褶皱问题。摆臂部分做了多组等距安装孔设计,可根据待加工管材的管径更换对应规格的弯折轮与夹持块,适配不同外径的管材加工需求,安装孔的位置精度经过校准,更换配件后无需反复调整中心距就能保证弯折半径的一致性。

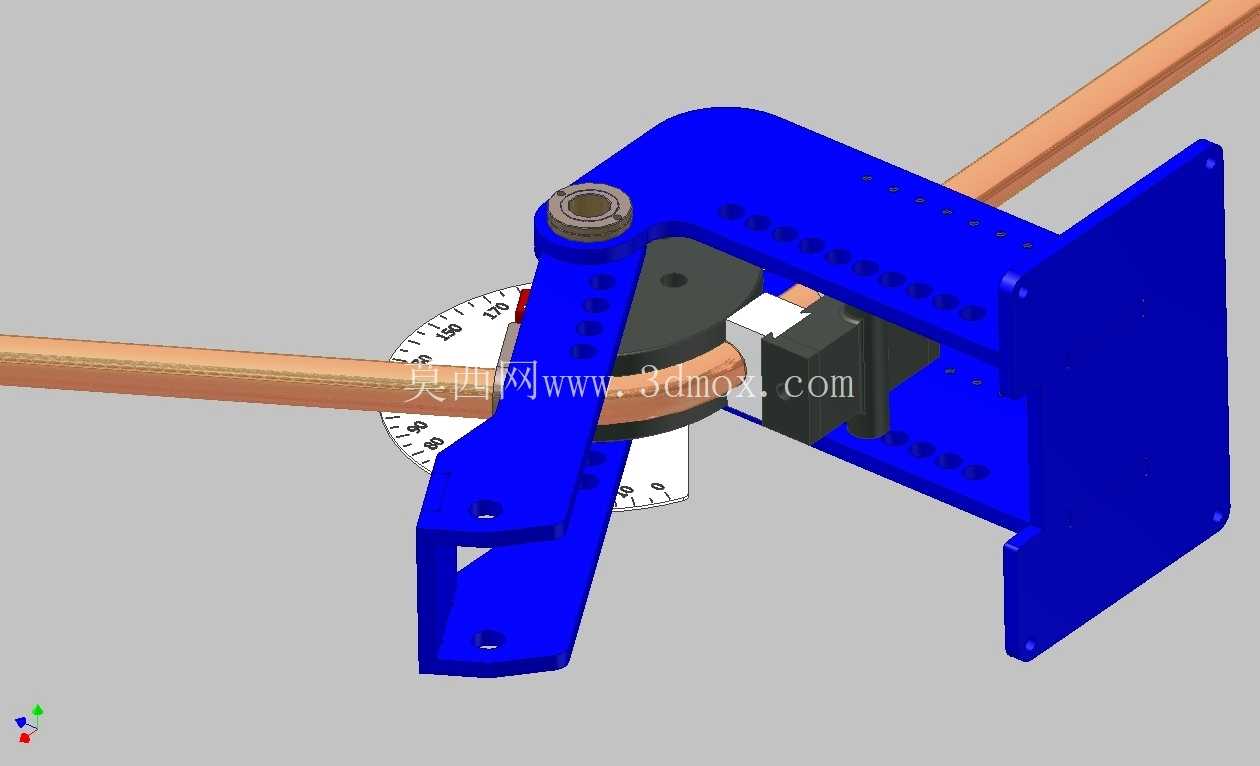

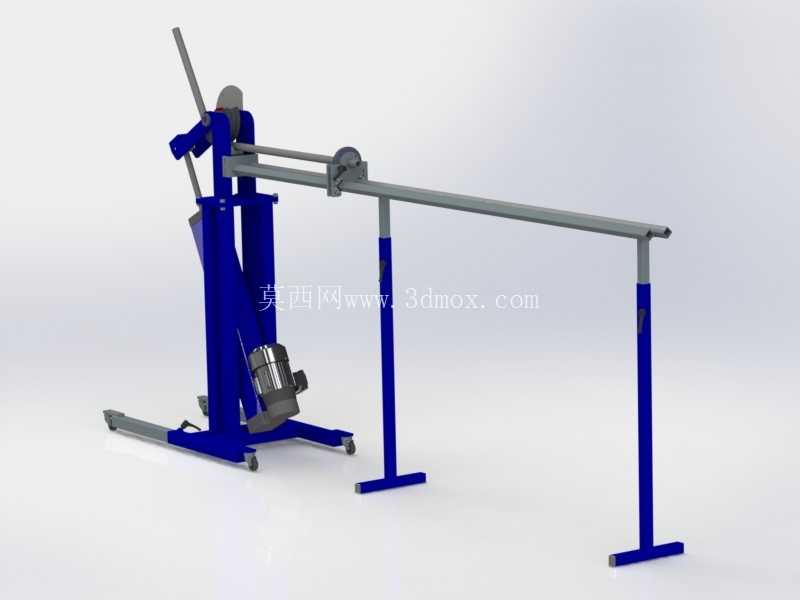

  设备的底座预留了安装固定孔位,可通过螺栓固定在工作台面或者配套的支架上,作业时不会因为摆臂施力出现设备移位,安装边界的尺寸控制在单人可搬运的范围内,整体重量集中在下部支撑结构,重心偏低,即使临时放置在平整地面上作业也能保持稳定,不会出现侧翻风险。在实际操作的流程中,待加工管材从设备的进料侧穿入,抵靠到弯折轮的定位槽内,夹持块锁紧管材端部后,操作人员扳动摆臂沿转轴转动,管材沿弯折轮的弧面逐步成型,当摆臂上的指示块对准刻度盘上的目标角度时即可停止施力,松开夹持块就能取出成型后的弯管,整个过程无需复杂的参数设置,新操作人员经过简单的操作指引就能上手。

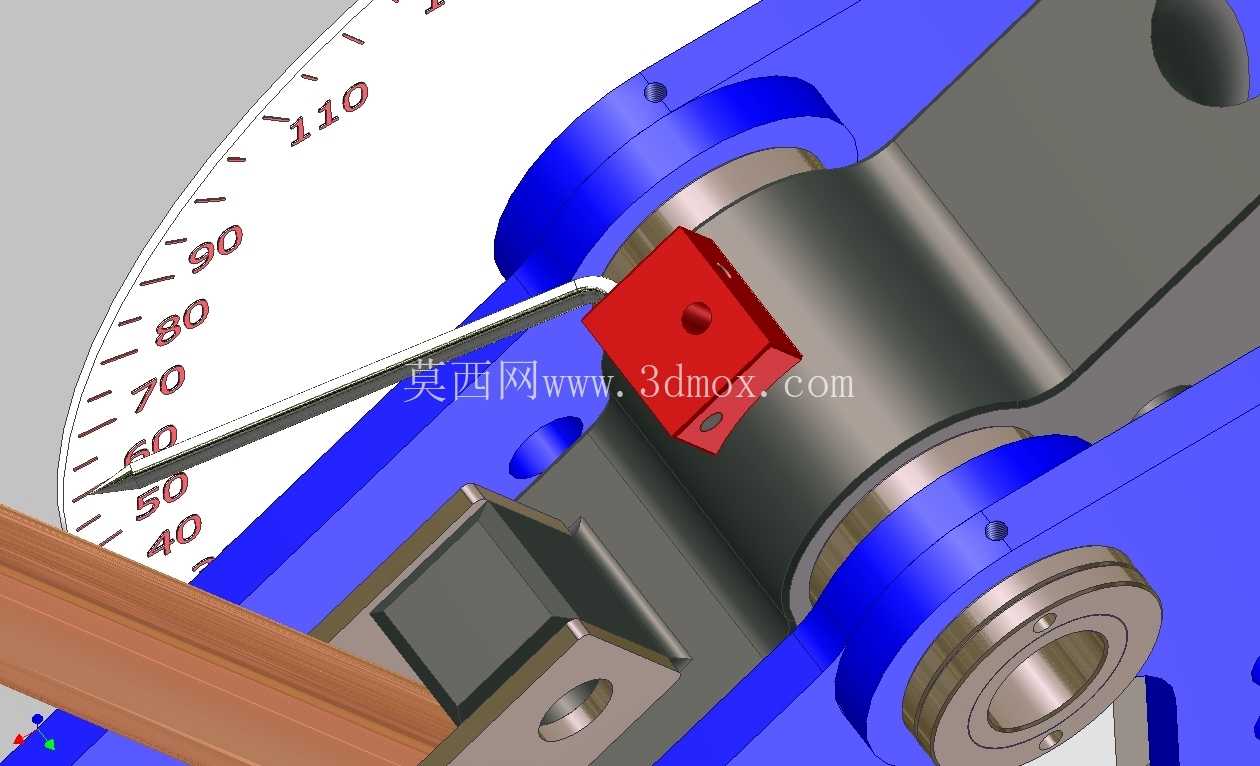

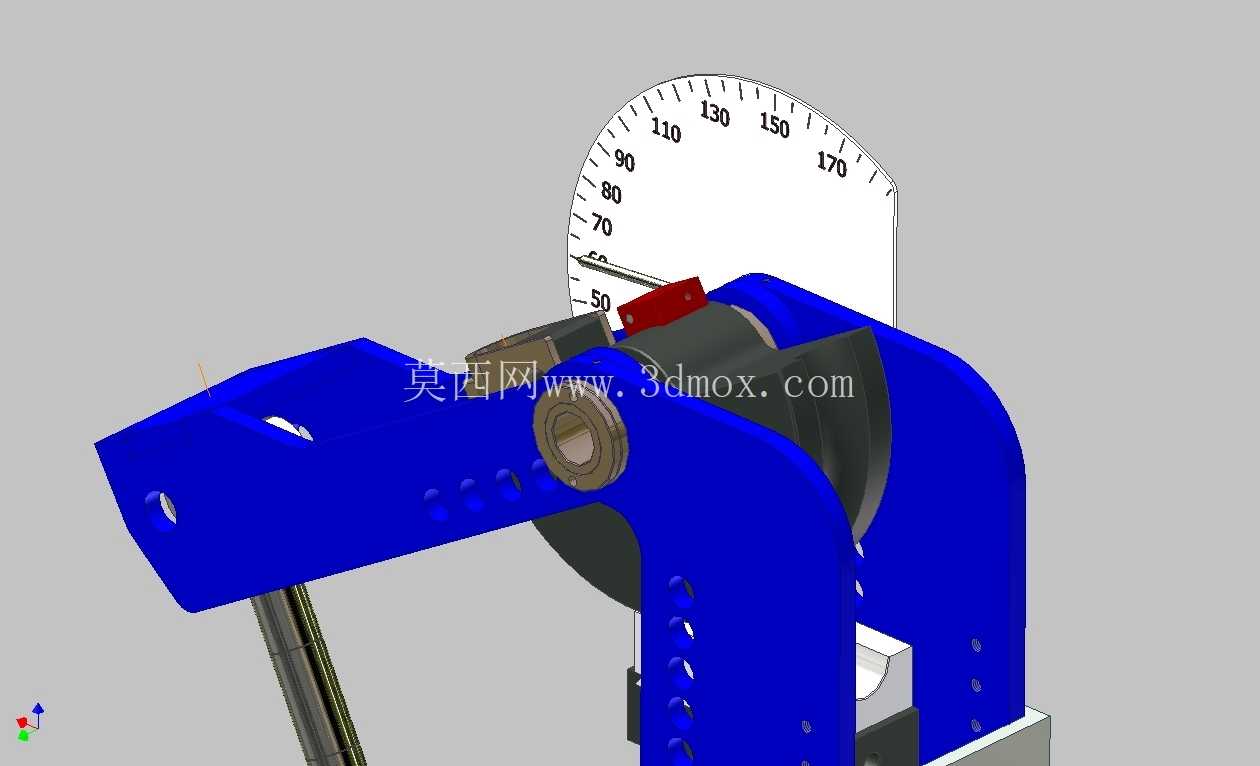

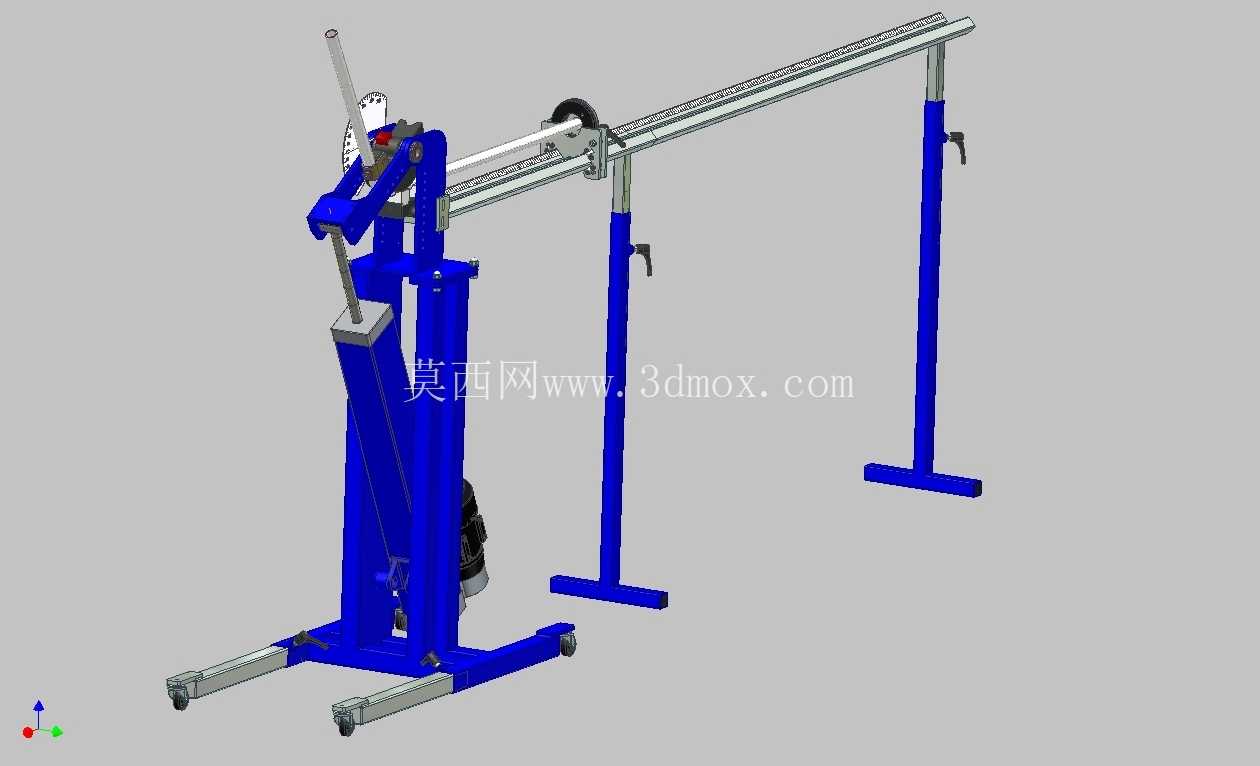

  结构细节上,摆臂的握持部位做了加长设计,利用杠杆原理降低操作人员的施力强度,弯折大管径管材时也不需要借助加力套管就能完成弯折;转轴部位采用耐磨衬套配合,长期使用后的磨损量极小,能长期保持转动间隙在合理范围内,避免因为间隙过大导致的弯折角度偏差。角度刻度盘采用独立安装的形式,固定在主体立板的上部,不会随摆臂转动,刻度盘的安装位置与操作人员的站立视角匹配,作业过程中无需刻意侧身就能清晰读取角度数值,减少视角偏差带来的读数误差。夹持块的接触面做了防滑纹理处理,锁紧管材后不会在弯折过程中出现管材打滑移位,保证弯折起点的位置精度,避免管材报废。

  这类设备的结构设计没有冗余的功能部件,所有结构都围绕管材弯折的核心需求展开,没有多余的装饰性结构,各个易磨损的配件都设计为可更换形式,长期使用后仅需更换磨损的弯折轮、衬套等配件就能恢复设备精度,维护成本极低。对于三维建模从业者而言,这类设备的建模过程需要重点关注转轴的同轴度、各个安装孔的位置公差、弯折轮的弧面精度,这些参数直接决定了模型导入工程环境后做运动仿真时的合理性,也能为后续的设备改良、配件适配提供准确的三维参考;对于设备选型的用户来说,这个结构模型可以直观呈现设备的操作逻辑、安装尺寸、适配范围,方便根据自身的加工需求判断是否匹配现场作业要求。
