小型可换软钳口机械师虎钳结构设计

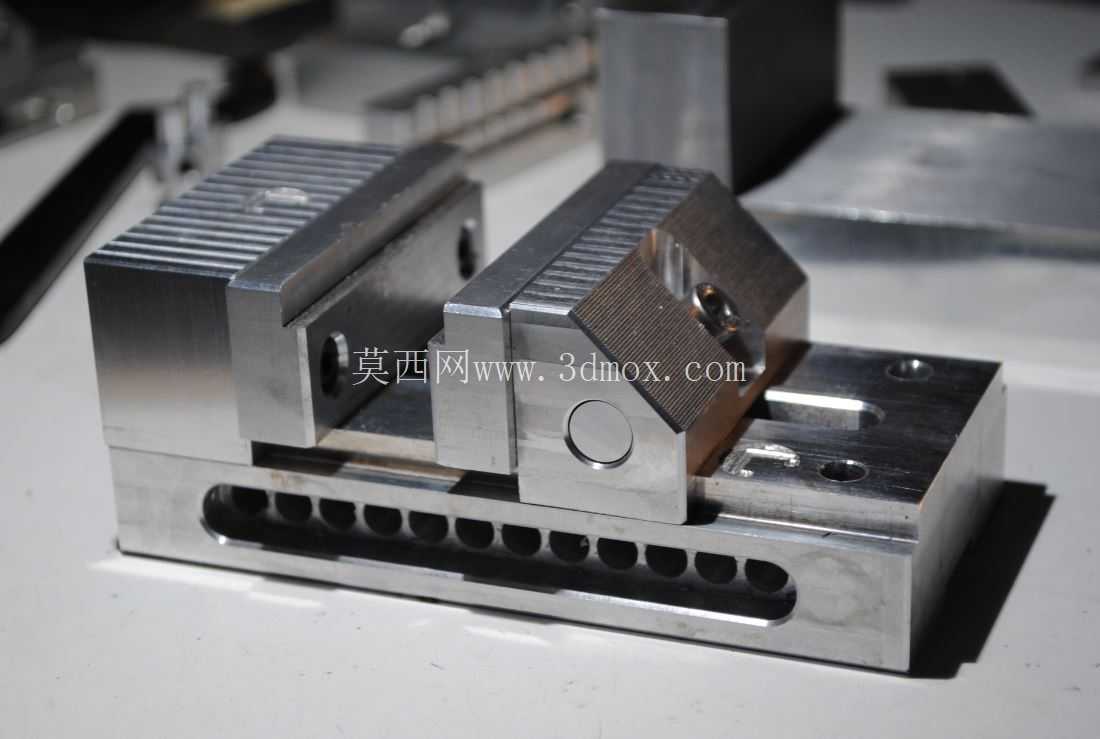

　　在精密小零件加工场景中，通用台钳往往存在夹持易损伤工件表面、装夹行程适配性差、小规格工件定位精度不足的问题，这款改进型小型机械师虎钳正是针对这类痛点完成的结构优化设计，适配台式钻床、小型铣床、手工修配工位的小尺寸零件装夹需求，尤其适合有色金属零件、薄壁小构件、精密注塑件的二次加工装夹作业。从结构设计逻辑来看，这款虎钳没有沿用传统台钳的一体式固定钳口结构，而是采用了可拆卸的可加工软钳口设计，软钳口预留了足够的加工余量，使用者可以根据待夹持工件的外形轮廓，在钳口上加工出匹配的定位型面，既可以避免硬质钳口夹伤工件已加工表面，也能针对异形小零件实现仿形定位，大幅提升异形件装夹的稳定性，减少装夹找正的辅助时间。

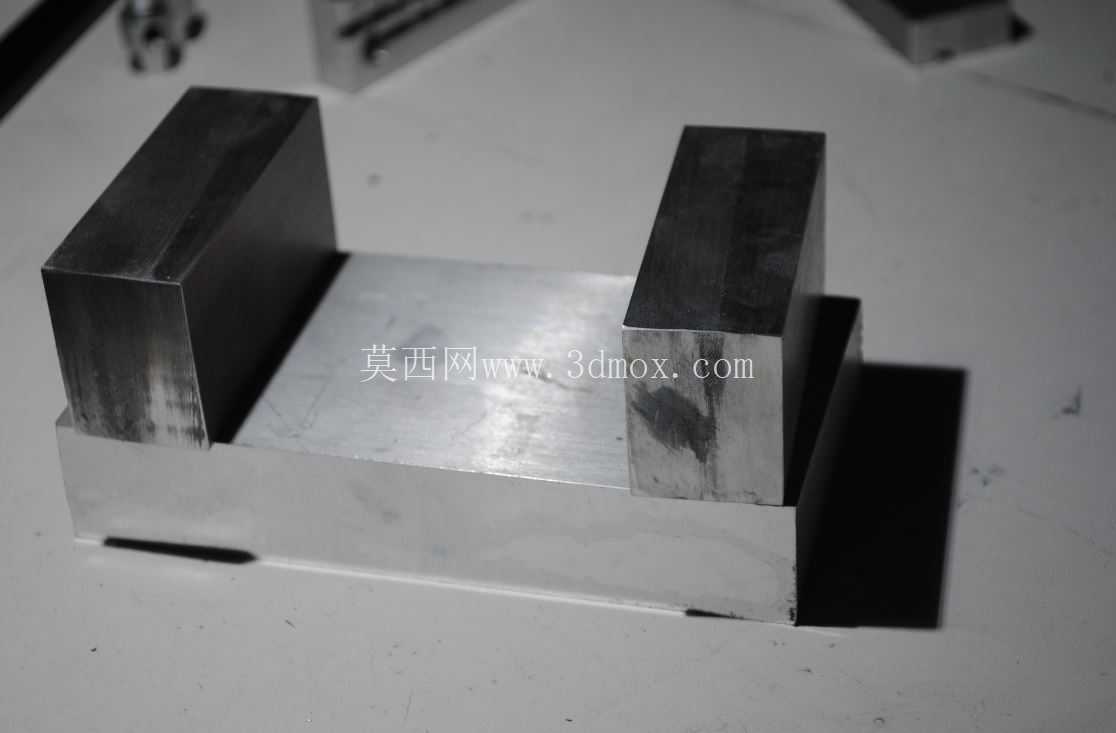

　　底座与夹爪的结构做了针对性强化，将受力核心部位的壁厚调整为1英寸，相比同规格常规小型虎钳，在大夹持力工况下的结构变形量降低了近40%，能够避免夹紧过程中因钳体变形导致的工件上翘、定位偏移问题，保证加工过程中工件的位置精度。传动结构采用25-20规格的传动螺栓配合3/8规格的钳爪锁止结构，传动螺纹采用梯形牙型，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱问题，锁止结构可以在钳口调整到目标位置后完成夹爪与底座的刚性锁止，将夹持力直接传递到底座结构上，避免传动螺纹长期承受径向切削力导致的螺纹磨损，延长整体结构的使用寿命。

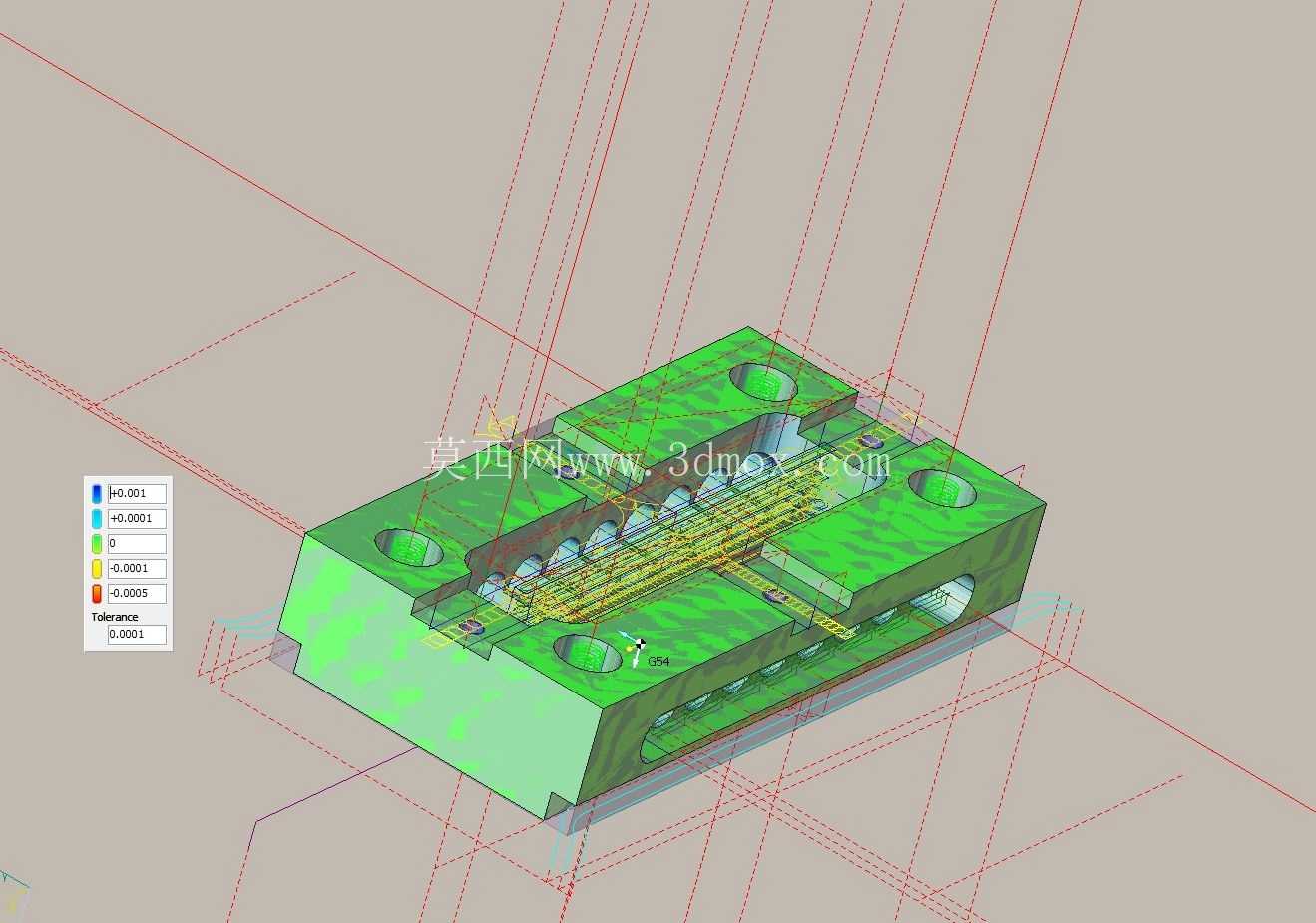

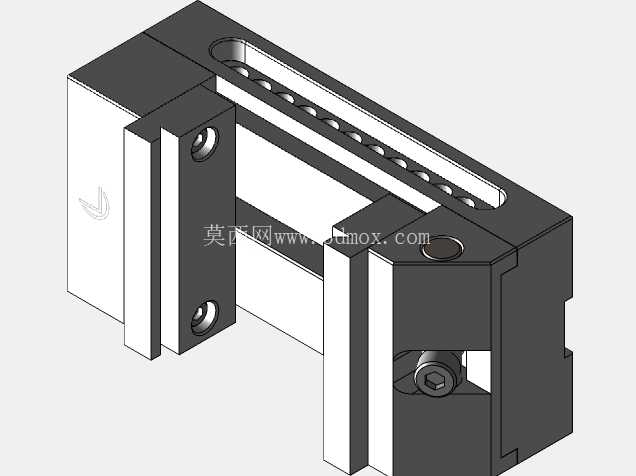

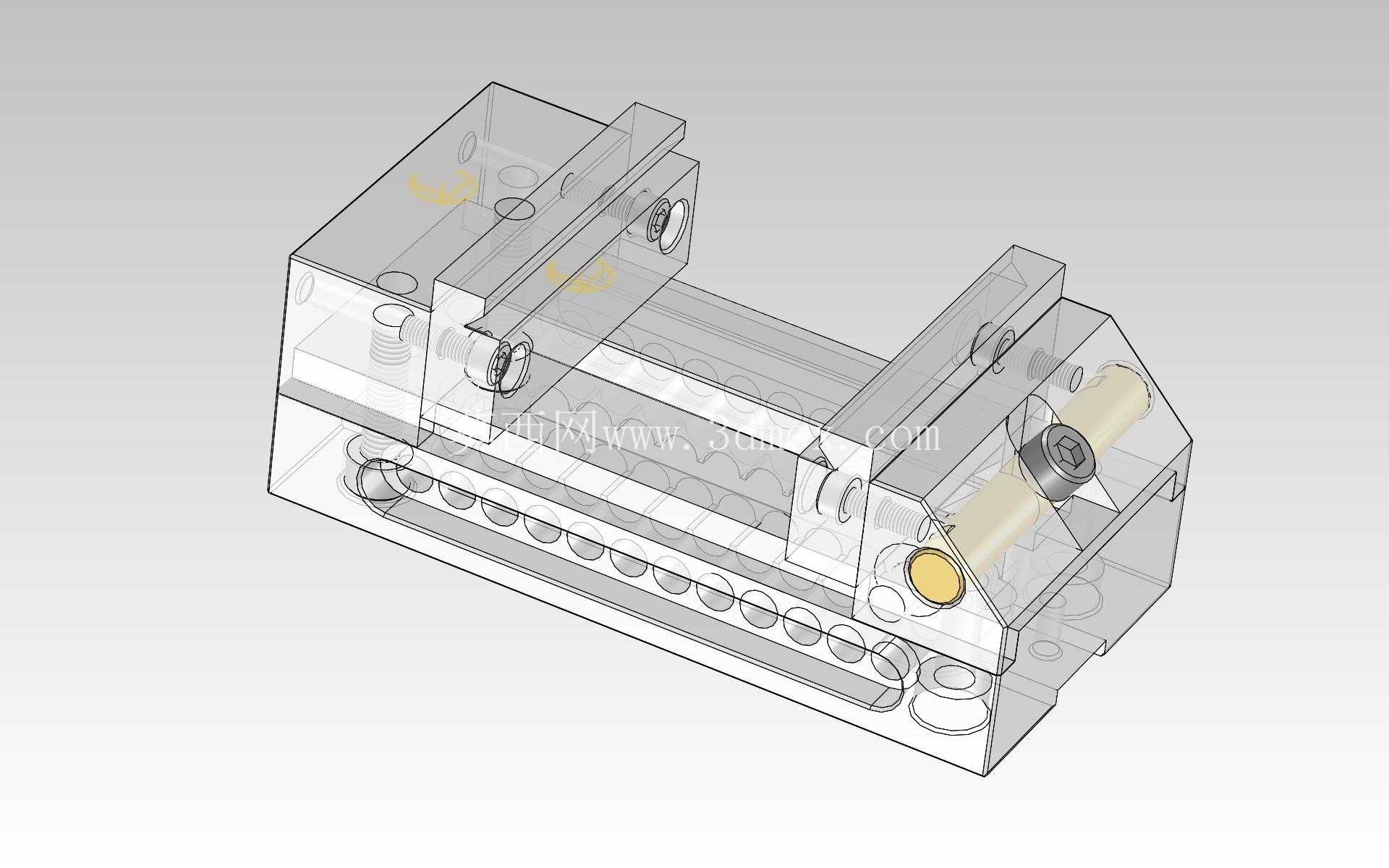

　　从安装边界来看，这款虎钳的底座预留了标准的T型槽安装孔位，可以直接适配多数小型机床工作台的T型槽间距，不需要额外制作过渡安装板，底座底面做了精加工平面处理，安装后与工作台面的贴合度可以控制在0.02mm以内，保证钳体安装的水平精度。钳身整体采用透明化的结构展示方式，可以清晰观察到内部传动螺杆、导向槽、锁止机构的装配关系，对于工装设计从业者来说，能够直观理解小型虎钳的力传递路径：夹紧力通过传动螺杆传递到活动夹爪，夹爪沿底座上的矩形导向槽做直线运动，导向槽的配合间隙控制在0.01-0.03mm之间，既保证活动夹爪移动的顺畅性，又能避免夹爪上下摆动导致的夹持面不平行问题。

　　在实际使用场景中，这款虎钳不仅可以用于常规的平面零件夹持，当更换不同型面的软钳口后，还可以完成轴类小零件的V型定位装夹、薄板零件的平口夹持、异形塑料件的仿形夹持，覆盖了小型加工工位80%以上的小零件装夹需求。设计过程中特意优化了钳口的最大开口行程，在紧凑的钳体尺寸下实现了足够的夹持范围，同时控制了钳体自身的重量，既可以固定安装在机床上使用，也可以临时固定在钳工台面上完成手工修配、零件打磨、组件装配等作业。夹爪与底座的导向部位设计了可拆卸的耐磨镶条结构，长期使用出现导向间隙后，可以通过调整镶条的压紧螺钉重新调整配合间隙，不需要整体更换钳体，降低了工装的维护成本。锁止机构的操作位置设置在钳体的侧方，操作人员在装夹工件时不需要将手伸到钳口下方就可以完成锁止操作，提升了装夹过程的操作便利性，同时避免了操作过程中手部被钳口磕碰的风险。
