符合ASTM标准的C级Perfin金属折返楼梯

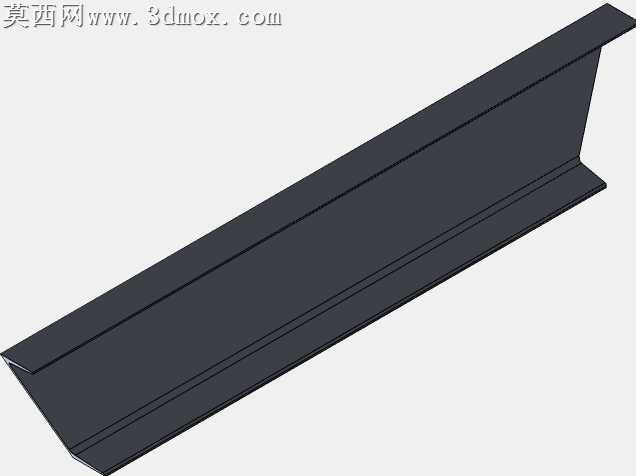

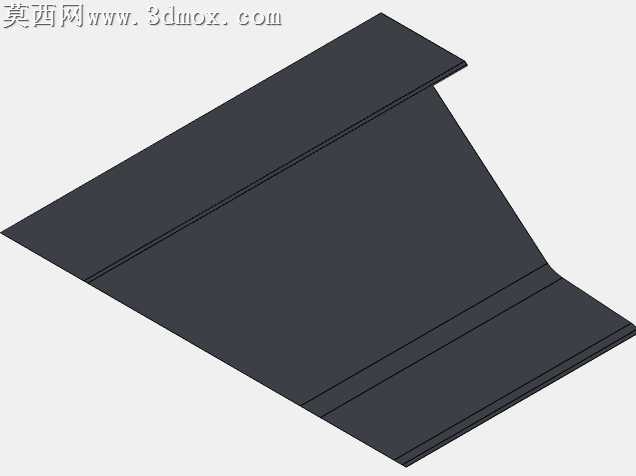

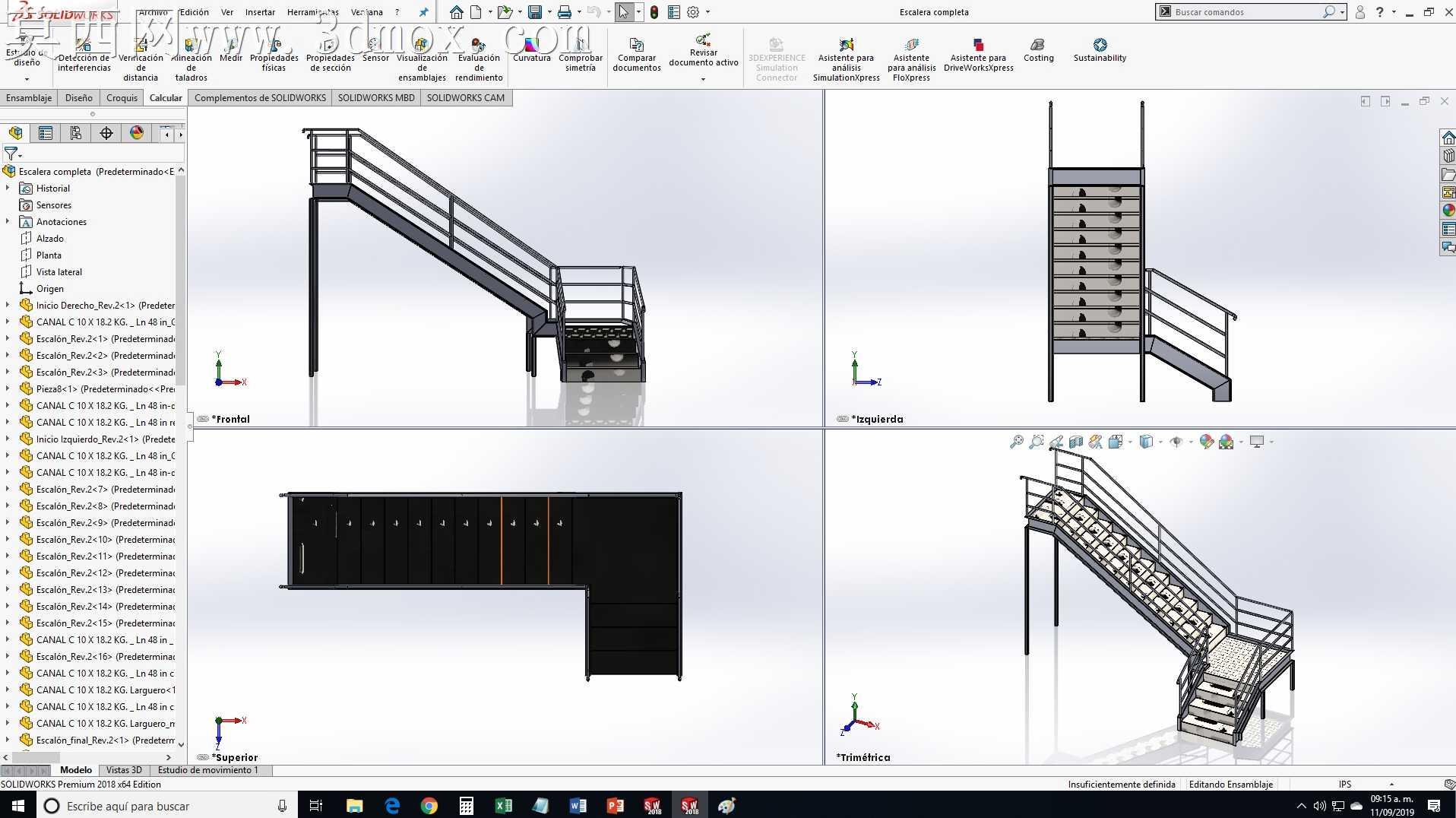

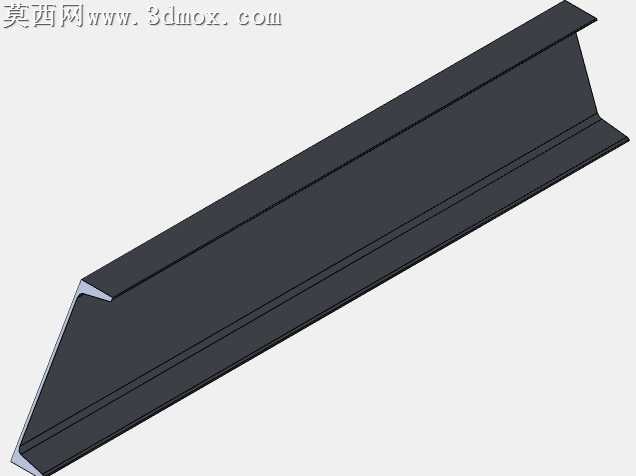

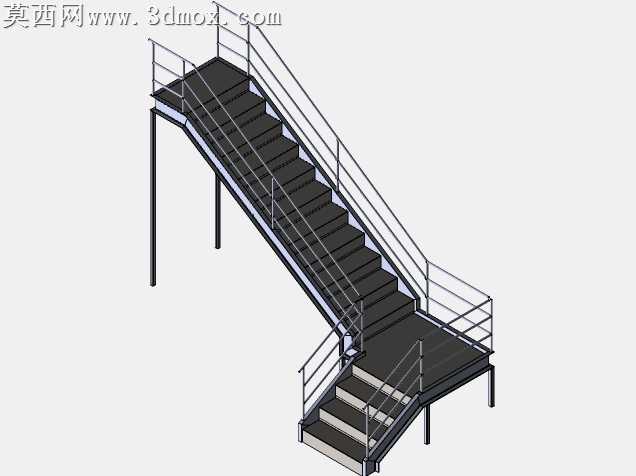

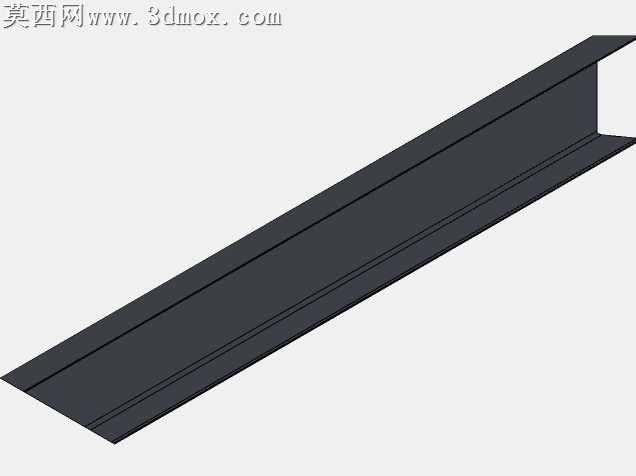

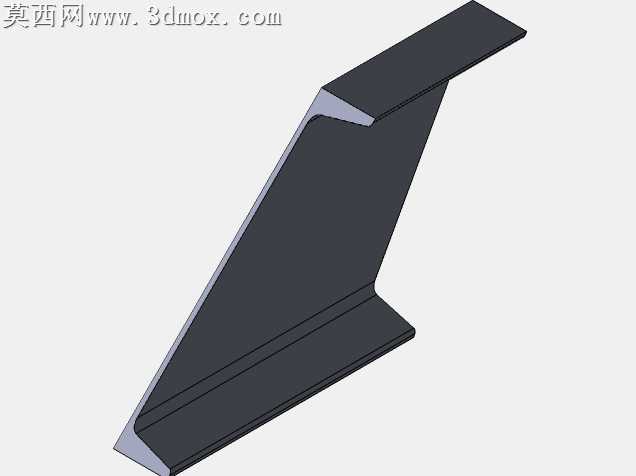

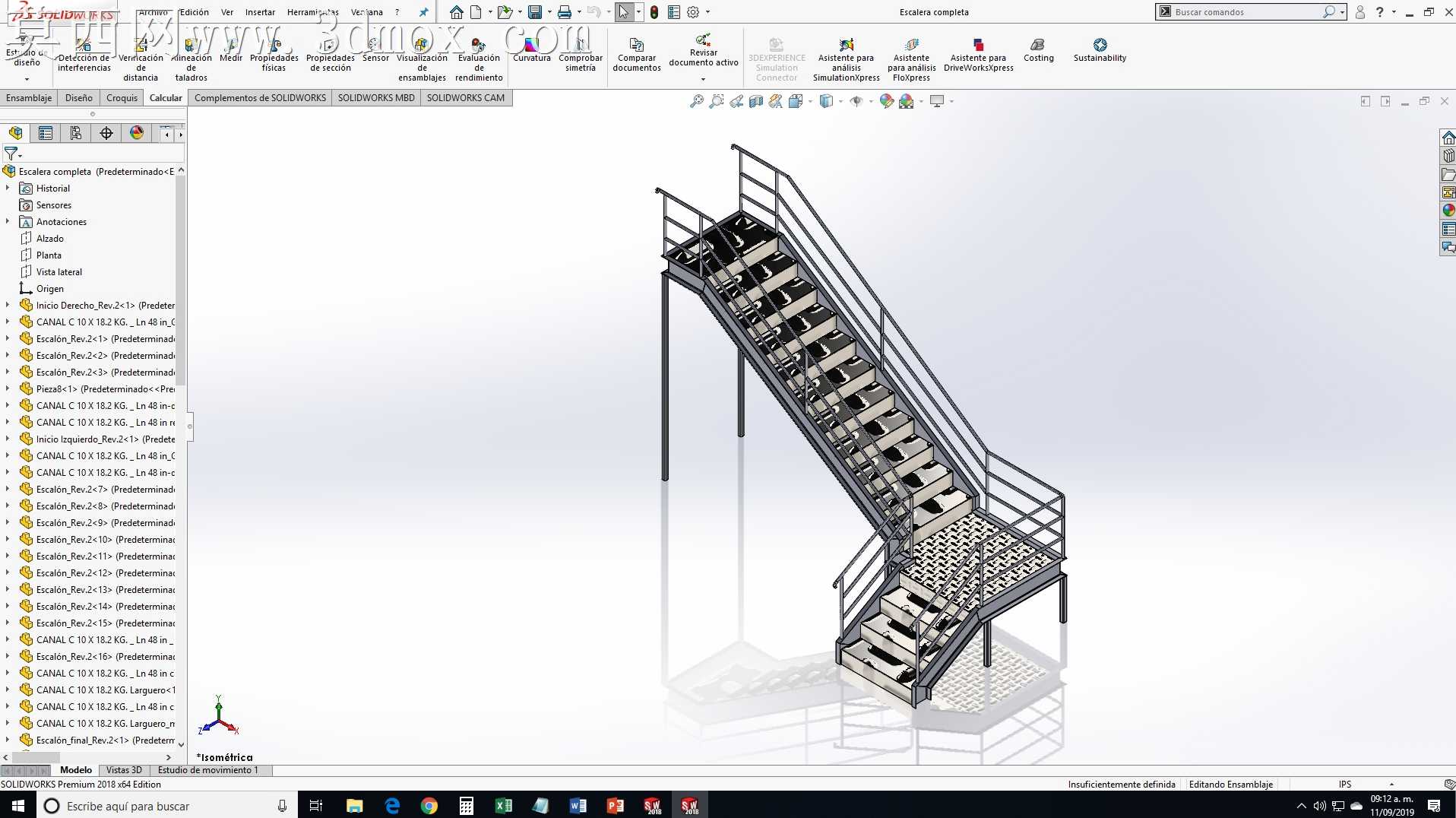

本模型为符合ASTM标准的C级Perfin金属楼梯，整体采用三维参数化建模方式完成搭建，建模过程中严格遵循工业梯具的设计规范，精准还原了实物的结构比例与细节特征。建模阶段首先以给定的尺寸参数为基准，确定整体高3.22m、长5.44m、走廊宽1.2m的外轮廓边界，先搭建楼梯的主体承重框架，包含两侧的竖向支撑立柱、梯段侧边的承重梁结构，所有金属构件的截面尺寸均按照C级Perfin楼梯的载荷要求进行匹配设置，确保结构受力逻辑符合实际工程要求。梯步部分采用防滑金属板设计，每一级踏步的高度、踏面深度均符合人体工程学与工业安全标准，踏步表面做防滑纹理建模处理，还原金属板冲压成型的防滑结构细节。楼梯为双梯段折返设计，中间设置过渡平台，平台表面采用网格状防滑钢板结构，建模时还原了钢板的网格镂空细节，兼顾轻量化与防滑性能。护栏部分沿梯段与平台边缘连续布置，包含竖向栏杆与顶部扶手，栏杆间距符合安全防护标准，扶手采用圆管截面建模，与栏杆的连接节点做了精细化处理，还原焊接装配的结构特征。材质设置上，整体金属构件采用哑光冷轧钢材质，调整金属材质的粗糙度、反射参数，还原工业金属构件的真实质感，渲染阶段采用工作室环境光，搭配柔和的阴影效果，清晰呈现楼梯的整体结构与各部分连接关系，同时通过反射效果突出金属材质的表面特性。设计思路上以工业场景的实用需求为核心，在满足ASTM标准的安全要求前提下，优化结构布局，折返式设计在有限的水平长度内实现了3.22m的登高需求，1.2m宽的走廊与平台可满足双人并行通行的使用要求，整体结构兼顾承重性能与轻量化设计，所有构件均采用标准化金属板材加工成型，符合工业化批量生产的工艺要求，模型完整呈现了该工业楼梯从整体框架到细部节点的全部结构，可用于工业场景布局展示、梯具结构验证等相关用途。
