内燃机机油滤清器爆炸分解结构展示

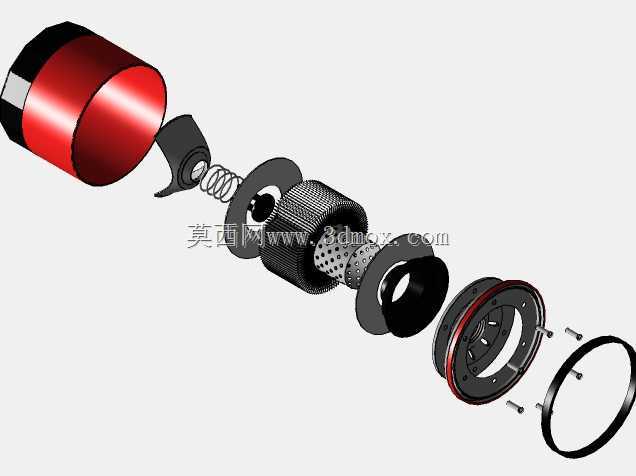

　　在商用车、工程机械、农用机械的内燃机润滑系统中，机油滤清器是保障运动副可靠运行的核心部件，其作用是持续截留机油循环路径中携带的金属磨屑、胶质杂质、积碳颗粒，避免这些硬质颗粒进入曲轴轴瓦、活塞环、凸轮轴等精密配合面，防止出现磨粒磨损、油路堵塞、润滑失效等故障，直接关系到内燃机的大修周期与运行可靠性。这套爆炸分解模型完整还原了旋装式机油滤清器的全部组成构件，从外到内依次包含密封端盖、外壳壳体、止回阀弹簧、旁通阀组件、折叠滤纸滤芯、中心支撑管、密封胶圈、底座连接法兰等结构，各零件的配合关系、装配顺序在爆炸视图中清晰呈现，没有省略任何影响装配逻辑的细小结构。从设计逻辑来看，旋装式滤清器的外壳采用深拉延成型的薄壁钢质结构，一端做卷边封合处理，

　　另一端预留标准螺纹接口与发动机缸体上的滤清器安装座对接，接口处的橡胶密封圈承担径向与端面双重密封作用，安装时只需按照规定扭矩拧紧即可保证密封性能，无需额外涂抹密封胶，日常维保更换时操作便捷，不需要复杂的专用工具。滤芯部分采用经过树脂固化处理的折叠滤纸作为过滤介质，褶皱结构在有限的壳体空间内最大化拓展了过滤面积，既保证了足够的容污能力，又能控制机油通过时的流动阻力，避免冷启动时机油压力不足导致的润滑滞后；中心的冲孔支撑管为滤纸提供径向支撑，防止机油在高压差下将滤纸压溃变形，旁通阀的设置则是在滤芯堵塞、低温机油粘度过大导致压差超过阈值时，直接打开通路由中心管向主油道供油，避免出现断油干磨的极端工况，

　　止回阀则用于发动机熄火后阻断滤清器内的机油回流，保证下次启动时可以快速建立油压，缩短零部件的干摩擦时间。从安装边界来看，这类旋装式滤清器的整体外形为圆柱形结构，径向尺寸需要匹配发动机舱内的安装空间，避免与周边的排气管、线束、冷却管路产生干涉，轴向长度需要预留出维保操作时的拆装空间，方便维修人员使用机滤扳手完成拆卸与安装作业，连接螺纹的规格、密封圈的压紧量都有严格的尺寸公差要求，保证安装后既不会出现漏油问题，也不会因为拧紧力矩过大导致壳体变形。在结构设计验证阶段，这类爆炸视图可以帮助设计人员快速核对各零件的配合尺寸，检查装配路径是否存在干涉，也可以用于维保环节的操作培训，让一线维修人员清晰理解滤清器的内部构造，掌握旁通阀、

　　止回阀的工作原理，避免更换操作时出现密封圈漏装、拧紧力矩不足等问题，同时也能为过滤性能测试、流场仿真分析提供直观的结构参考，帮助优化滤纸的折距、支撑孔的排布方式，在过滤效率、流动阻力、容污量三个核心性能指标之间找到最优平衡。
