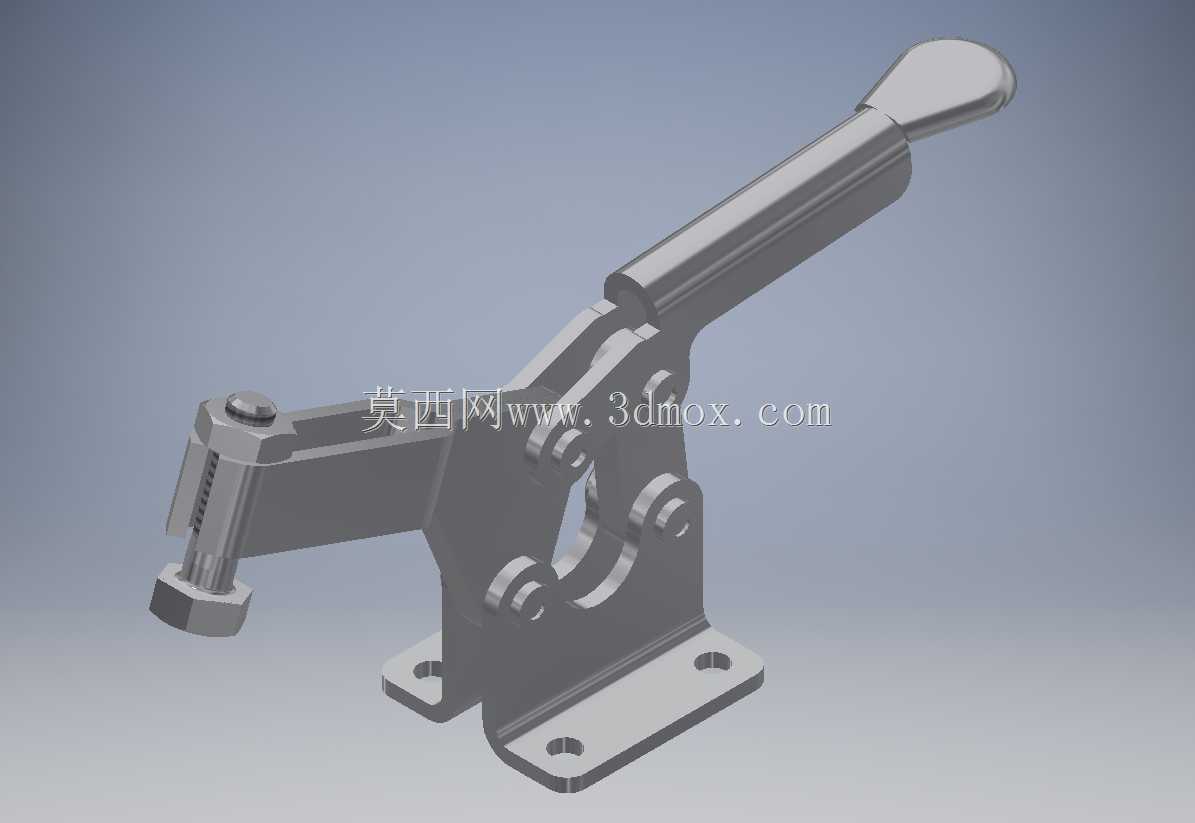

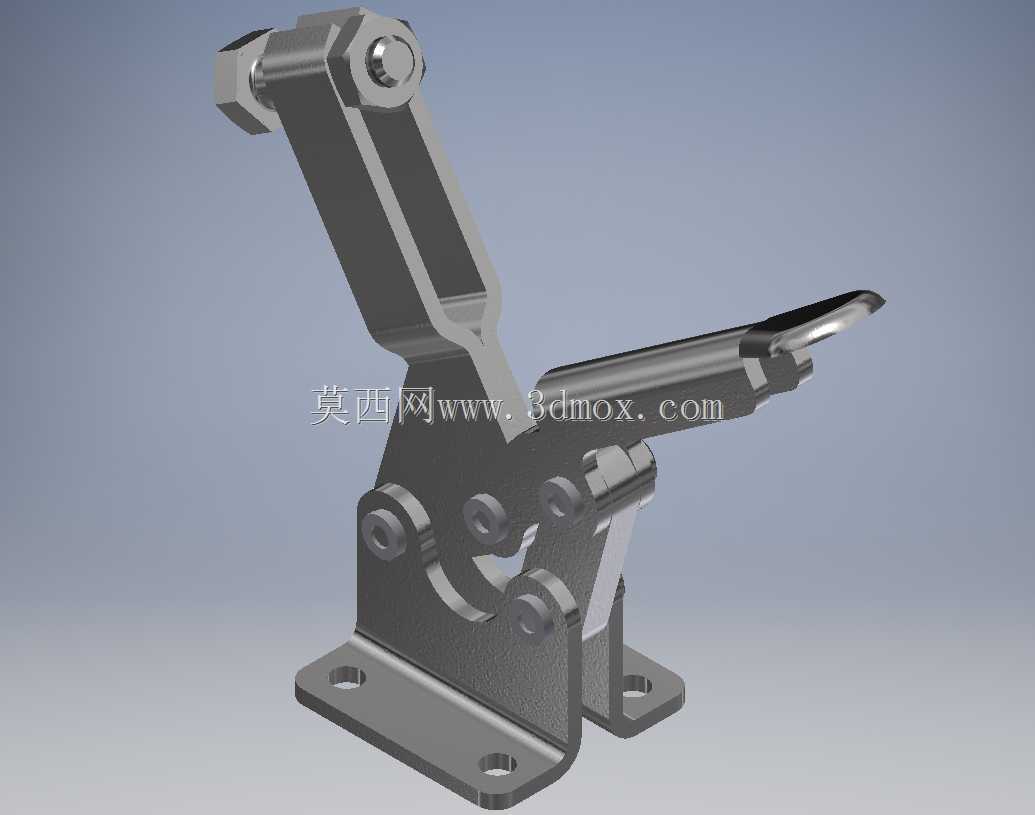

卧式底座安装式手动垂直压紧夹具结构

　　这款手动垂直压紧结构，是工装夹具领域应用极广的一类快压构件，日常在小型零件焊接工装、电子产品组装治具、木工拼版定位、钣金件钻孔定位工位上都能见到它的身影，核心作用是在工序加工过程中对工件施加稳定的垂直向压紧力，避免工件受切削力、焊接应力、装配外力时出现位移、翘曲，保障加工或装配的尺寸一致性。从结构设计逻辑来看，它采用了平面连杆机构的死点自锁原理，当操作人员压下操作手柄到行程终点时，连杆机构会越过死点位置，此时哪怕压紧端受到工件向上的反作用力，机构也不会自行松脱，无需额外增加锁止结构就能实现可靠的压紧保持，相比传统的螺栓压紧方式，操作行程短，开合动作仅需扳动手柄即可完成，单工位装夹耗时能压缩到一秒以内，

　　非常适配高频次重复装夹的流水线作业场景。底座采用带安装孔的平板式结构，四个沉头安装孔分布在底座四角，安装时可通过内六角螺栓直接固定在工装基板、工作台面或者专用治具架上，安装边界清晰，底座底面为全平面加工，安装后不会出现翘动歪斜，能保证压紧力的垂直传导精度。压头部分采用可调式螺杆结构，螺杆端部带有橡胶防滑压头，一方面可以通过旋转螺杆调整压紧行程，适配不同厚度的被压紧工件，另一方面橡胶压头能避免刚性接触划伤工件表面，同时增大接触摩擦力，防止工件在压紧状态下出现横向滑移。操作手柄采用符合人体工学的长杠杆设计，力臂长度经过优化，操作人员仅需施加很小的握力就能在压头端产生数百牛的压紧力，长时间重复操作也不易产生手部疲劳。

　　整体结构的运动副都采用销轴铰接，铰接位置预留了合理的配合间隙，长期使用磨损后也不会出现卡滞，日常维护仅需定期在铰接点加注少量润滑脂即可，无需复杂的保养流程。从安装尺寸来看，这类压紧结构的底座横向安装孔距、纵向安装孔距都遵循行业通用的快夹安装尺寸规范，在做治具设计时可以直接调用标准安装孔位，无需重新测绘适配，能大幅缩短工装设计的周期。在实际选型应用中，需要根据被压紧工件的厚度范围、所需压紧力大小、安装空间的限制来匹配对应规格的产品，这款垂直压紧结构的压头行程可以覆盖0到50毫米左右的工件厚度差，对于大部分小型机械零件、塑胶件、木质构件的装夹需求都能满足，在非标自动化设备的上下料工位、手工焊接工位、尺寸检测定位工位都有很高的适配性。
