内燃机机油过滤用滤油器结构设计

　　在商用车、工程机械、固定式内燃机组的润滑回路里，这类滤油器是保障运动副寿命的核心部件，直接串接在机油泵与主油道之间，所有从机油泵泵出的压力机油都要先经过该部件的过滤介质，才能进入曲轴轴颈、凸轮轴衬套、活塞冷却喷嘴等关键润滑点位，避免金属磨屑、积碳颗粒、灰尘杂质进入摩擦副造成磨粒磨损，大幅降低拉缸、烧瓦、凸轮异常磨损的故障概率。设计阶段首先要匹配内燃机的额定机油流量，根据发动机排量、润滑点位总过流面积确定滤壳内部的有效过滤面积，避免高转速工况下机油通过阻力过大导致主油道压力不足，同时要兼顾旁通阀的开启压力设定，当冷启动时机油粘度较高、或者滤芯堵塞到一定程度时，旁通阀会自动开启让未过滤的机油临时进入主油道，杜绝出现断油干磨的恶性故障，

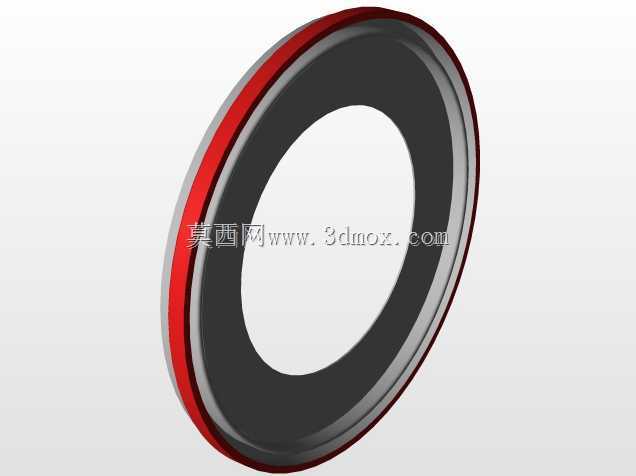

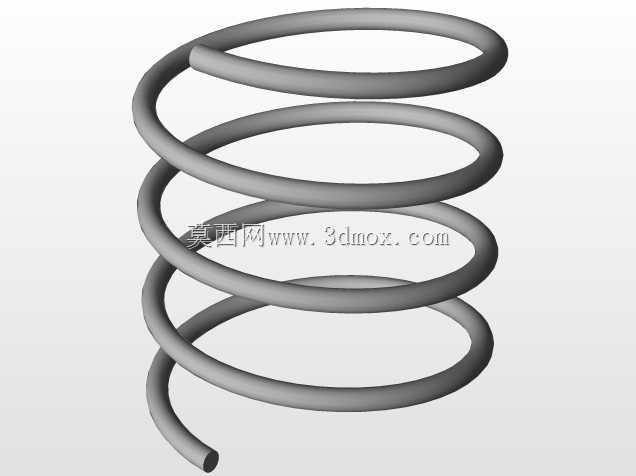

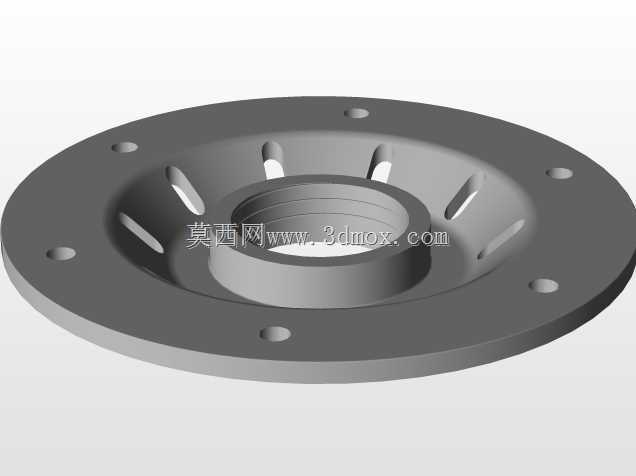

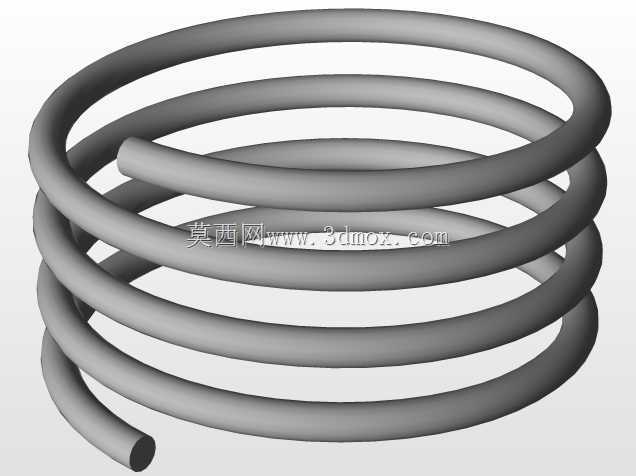

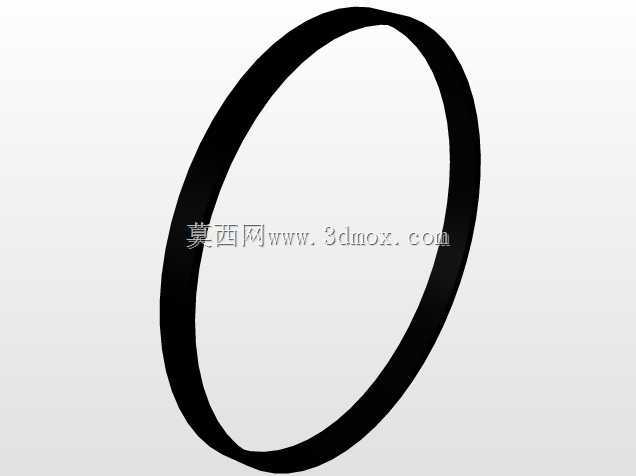

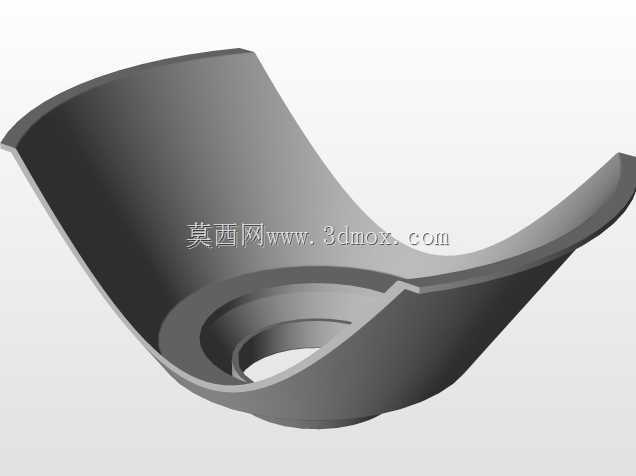

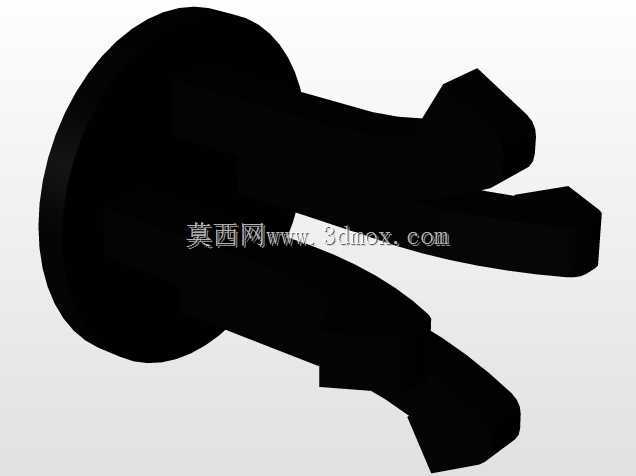

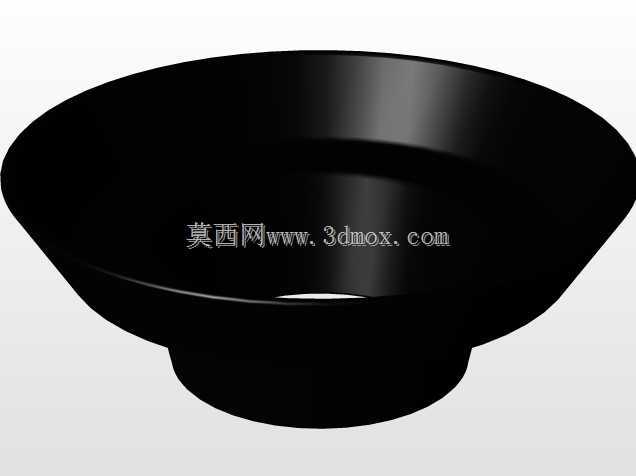

　　旁通阀的弹簧刚度经过反复校核，既不会在正常过滤工况下提前开启导致过滤失效，也不会在需要泄流时卡滞造成供油中断。外形结构上采用旋装式一体化壳体设计，外壳采用拉伸成型的薄壁金属结构，表面做防锈钝化处理，安装端设置标准规格的螺纹接口与环形密封槽，配套的橡胶密封圈耐机油高温老化，安装时只需对准基座螺纹旋紧到规定扭矩即可完成密封，不需要额外的密封垫片，日常维护更换时操作便捷，单人用标准扳手即可完成拆装，不需要复杂的专用工具。安装边界上要预留足够的径向操作空间，满足拆装时扳手的转动行程，同时轴向位置要避开发动机排气歧管等高温热源，避免橡胶密封圈长期受高温烘烤提前老化失效，还要避开运动部件的运动干涉范围，

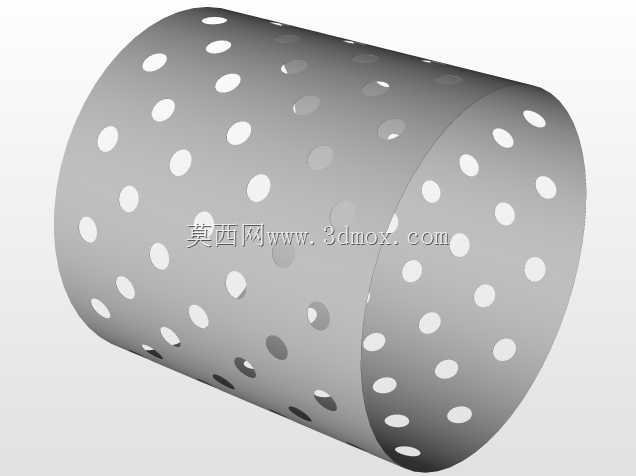

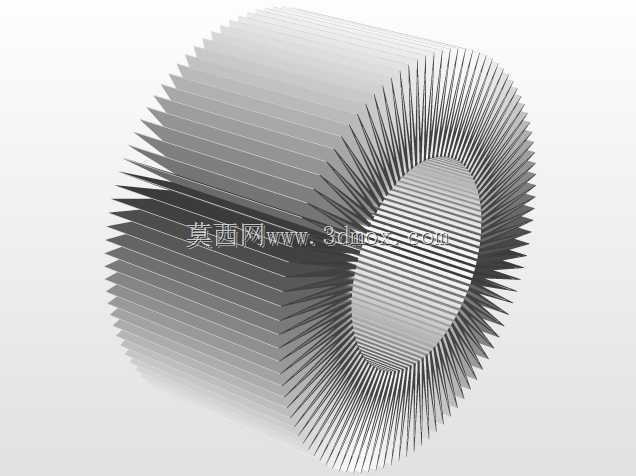

　　防止发动机运行过程中振动导致滤油器与周边部件碰撞磨损。滤油器内部的滤芯采用折叠式过滤纸结构，通过打折工艺最大化单位体积内的过滤面积，滤纸经过酚醛树脂固化处理，具备足够的挺度，在机油压力冲击下不会出现变形破损，过滤精度匹配内燃机的润滑需求，既能有效拦截大于设定尺寸的杂质颗粒，又不会造成过大的流阻影响机油输送效率。在油路接口的设计上，进油口与出油口的通径经过流量校核，和发动机机油管路的通径完全匹配，避免通径突变造成的局部流阻损失，壳体底部设置有集污腔，拦截下来的杂质会沉积在腔体内，不会随着机油流动再次堵塞滤纸孔隙，延长滤芯的有效使用寿命。
