金属箔加工立式机架工装结构设计

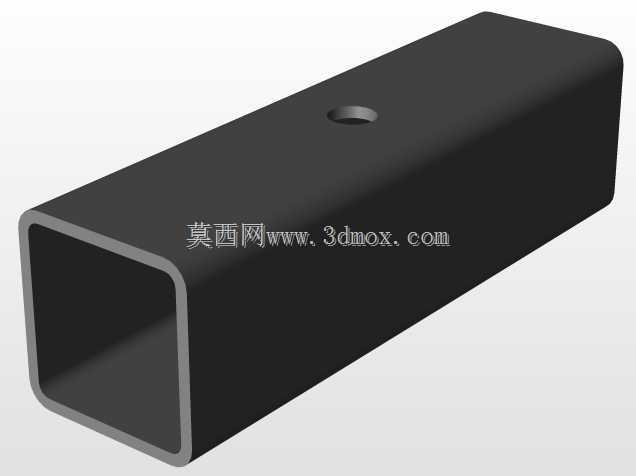

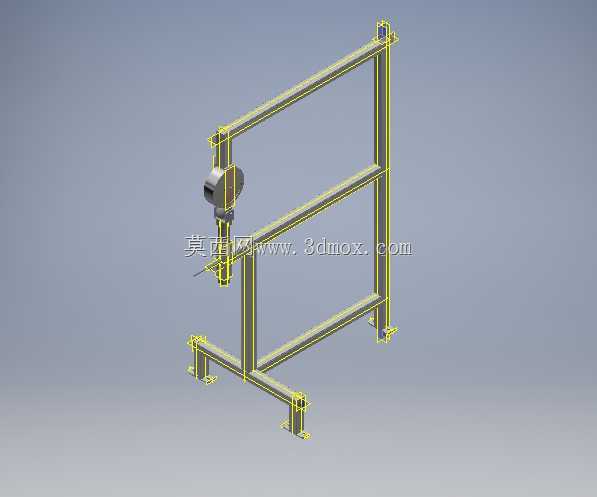

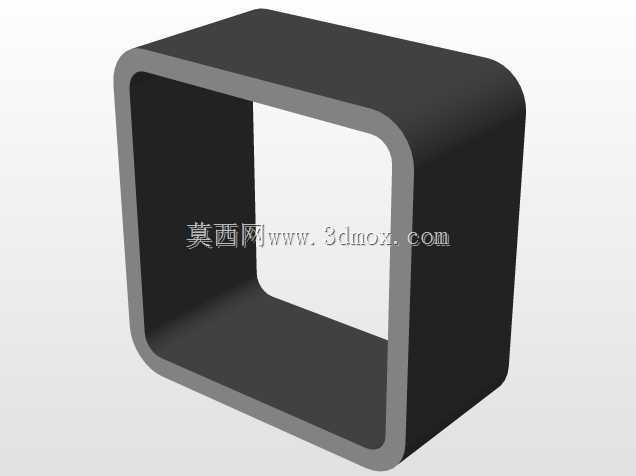

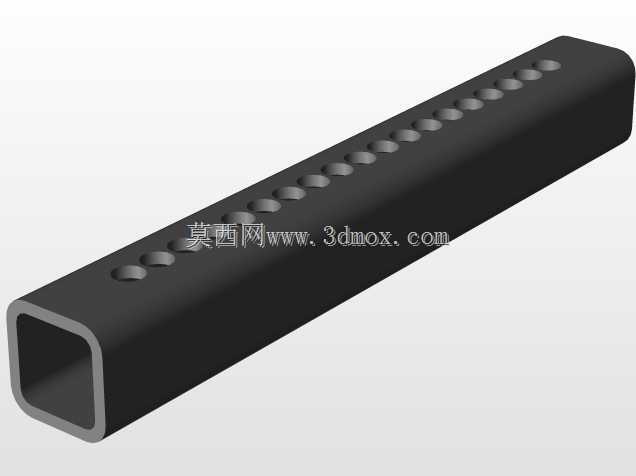

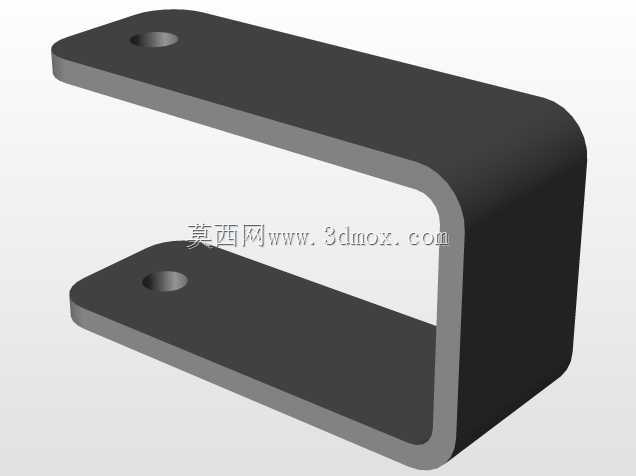

　　该结构为金属箔加工工序配套的立式操作工装，主要应用于精密金属箔材的裁切、压合、对位等精细加工场景，常见于电子元器件薄材加工、新能源电极箔预处理、特种金属薄材实验室试制等工况，适配厚度0.01mm至0.2mm区间的各类金属箔材加工作业，可替代传统手工持料操作的不稳定问题，提升薄材加工的对位精度与操作一致性。从功能特性来看，整体采用方管型材焊接搭建的框架式结构，底部设置四个带安装孔的地脚支座，可通过膨胀螺栓直接固定在混凝土地面或钢制工作台台面上，安装边界预留地脚外侧100mm的操作维护空间，整体框架高度适配成年操作人员站立作业的人机工程尺寸，操作工位的执行端高度设置在距离地面1100mm至1200mm区间，

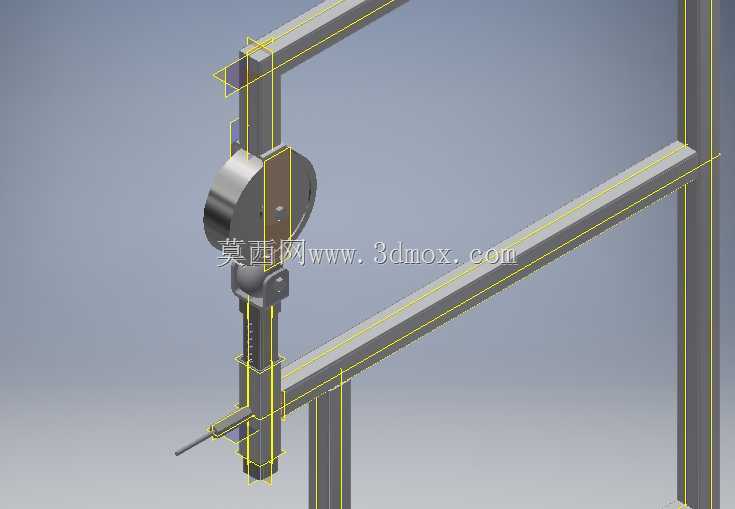

　　无需操作人员过度弯腰或抬臂即可完成上下料与加工操作。设计思路上采用分层受力的框架逻辑，底部双层横撑承担整体结构的承重与抗扭需求，中部横撑作为执行机构的安装基准面，顶部横梁预留执行组件的滑动调节行程，执行端采用垂直导向的滑动结构，可根据不同加工工序的需求更换压头、裁切刀、对位针头等作业端头，垂直行程预留200mm的调节范围，适配不同厚度的工装垫板与不同高度的加工治具。框架的型材选型经过挠度校核，在执行端施加最大500N的作业压力时，顶部横梁的最大挠度控制在0.1mm以内，避免加工过程中框架形变导致的加工精度偏差，所有型材的连接位置采用满焊后打磨处理，焊接位置做去应力退火处理，减少长期使用后的结构形变。

　　结构侧面预留气动管路或控制线路的走线空间，可根据自动化升级需求加装气缸驱动、位移传感器等组件，无需对主体框架做二次切割改造，框架的横向宽度设置为800mm，纵向深度设置为600mm，可适配大部分标准尺寸的金属箔料卷与治具托盘，底部横撑之间预留150mm的间隙，可放置废料收集盒或加工辅料收纳盒，优化作业区域的空间利用率。执行端的导向结构采用直线光轴配合滑动轴套的设计，导向间隙控制在0.02mm以内，保证垂直作业时的同轴度，避免作业端头偏斜导致的箔材撕裂、压痕不良等问题，整体结构无复杂曲面零件，所有零部件均为标准型材与标准机加工件，加工制造成本低，后期维护更换配件便捷，适合中小批量加工场景的快速搭建与改造。
