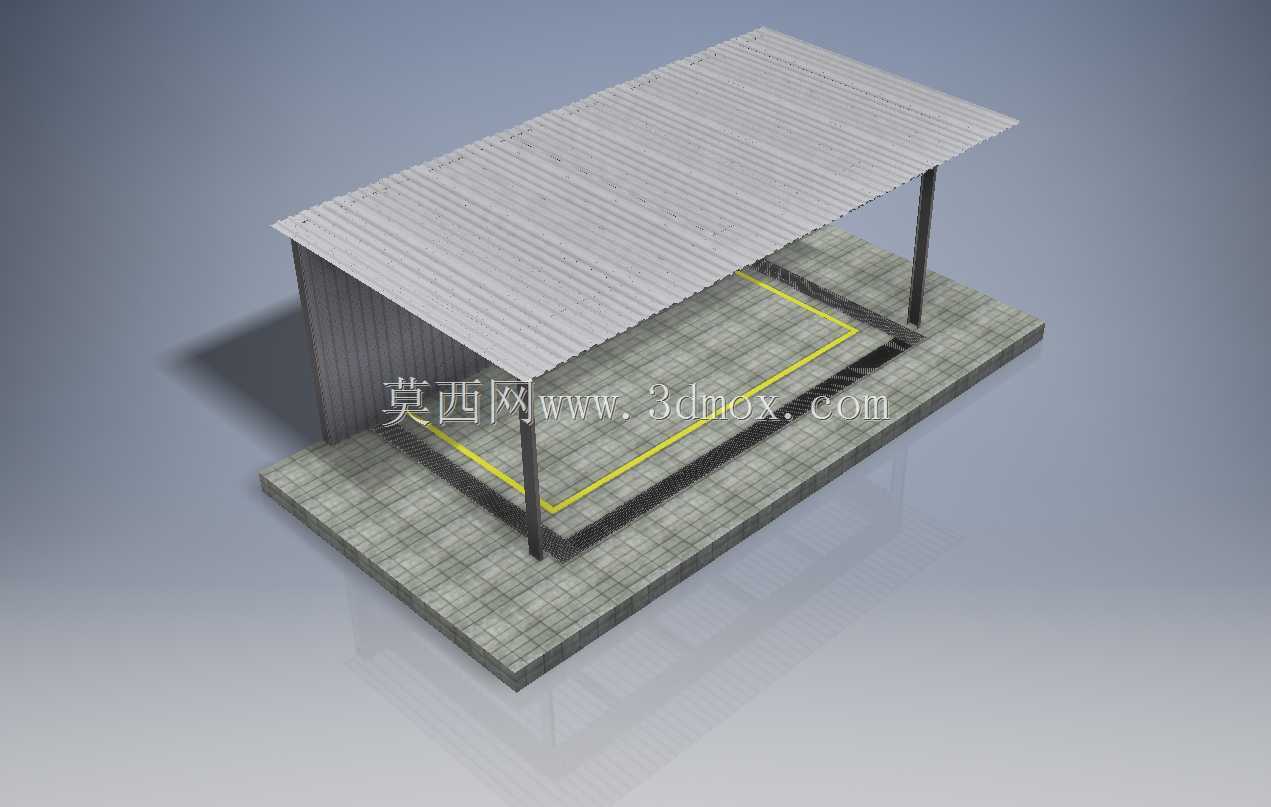

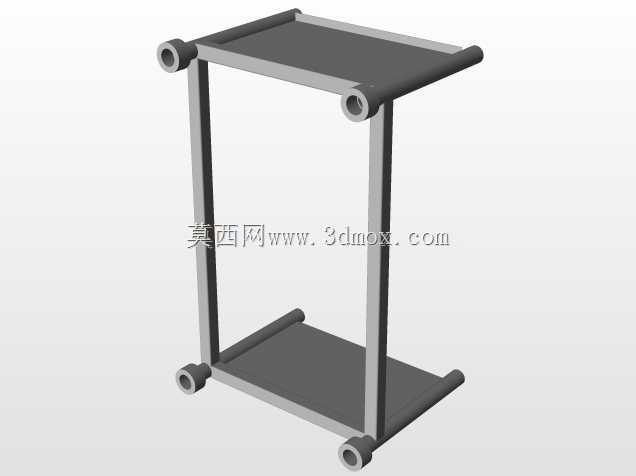

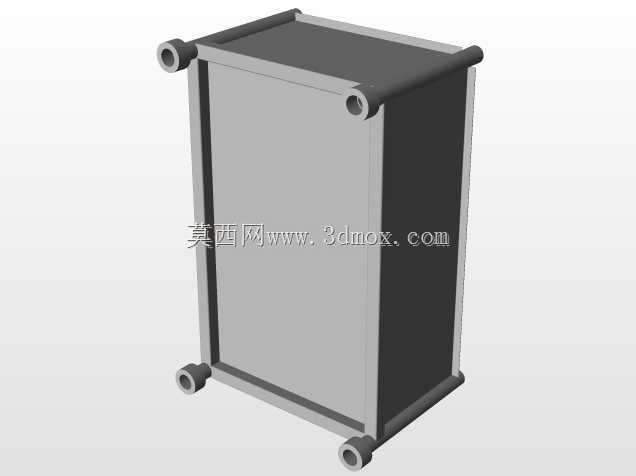

工业厂区带排水沟单坡遮雨棚结构设计

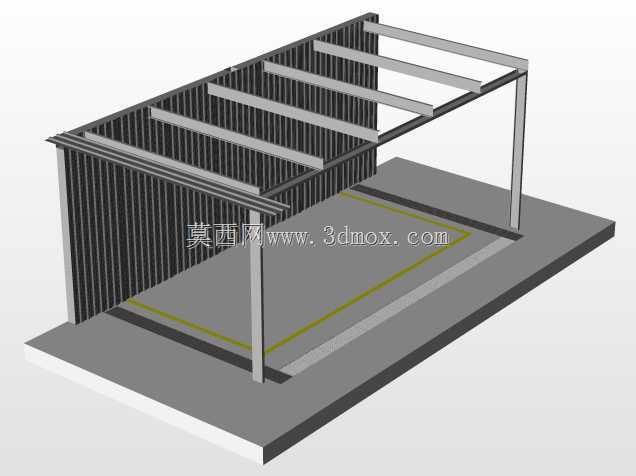

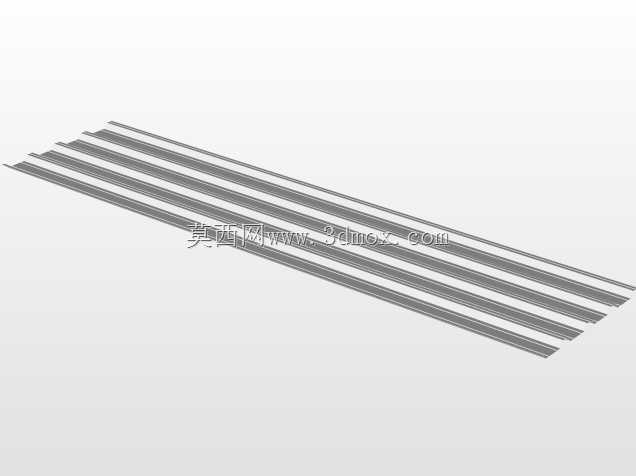

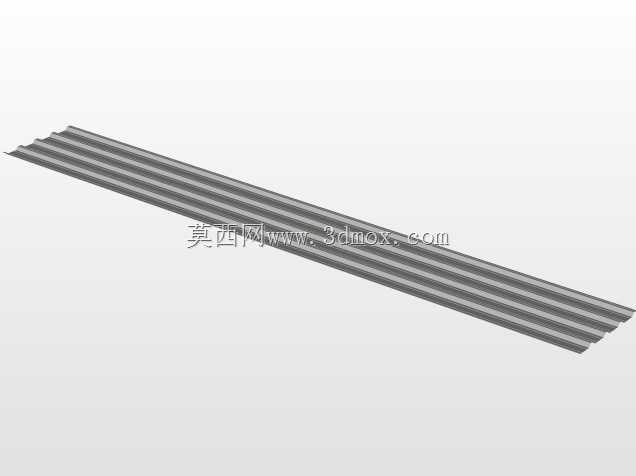

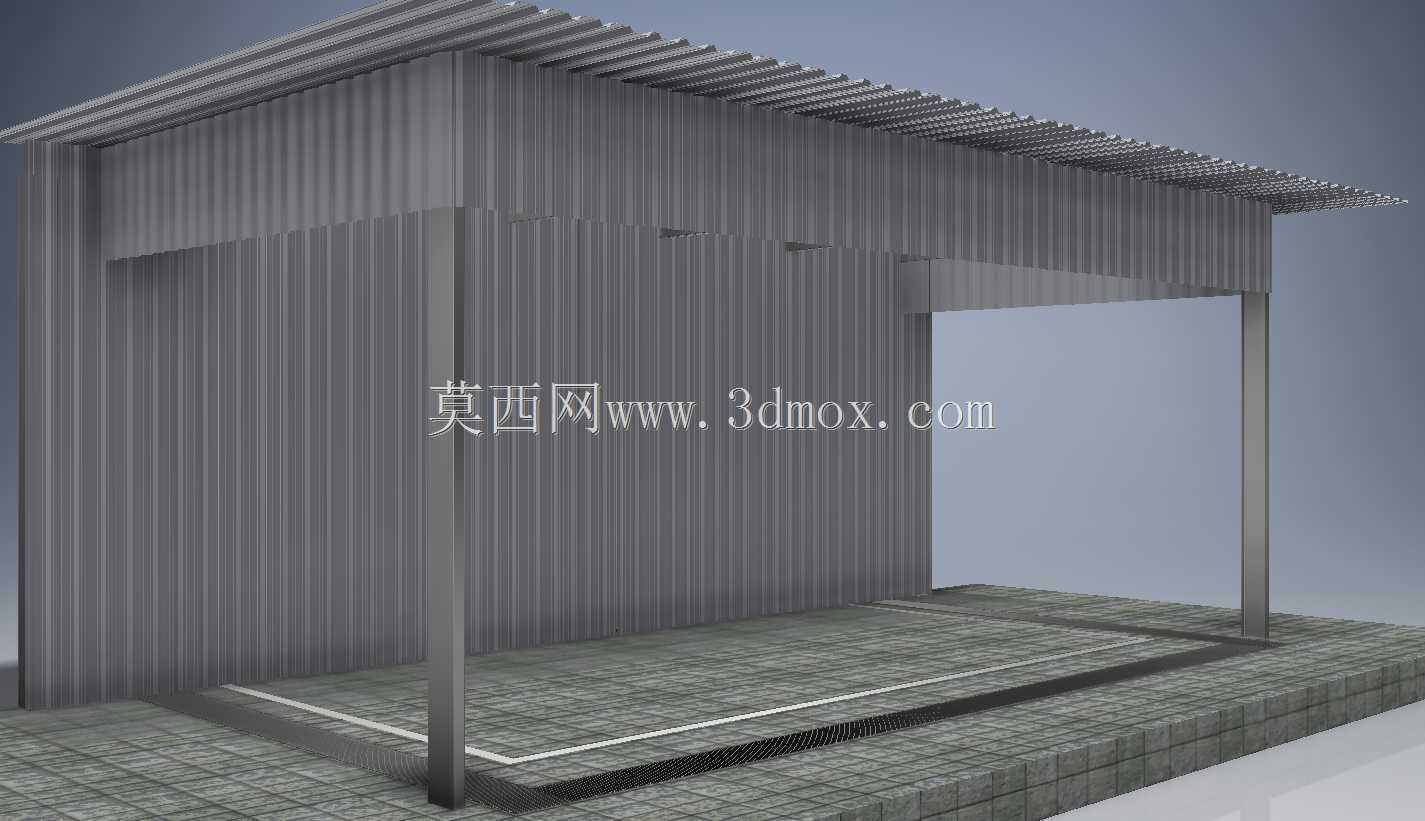

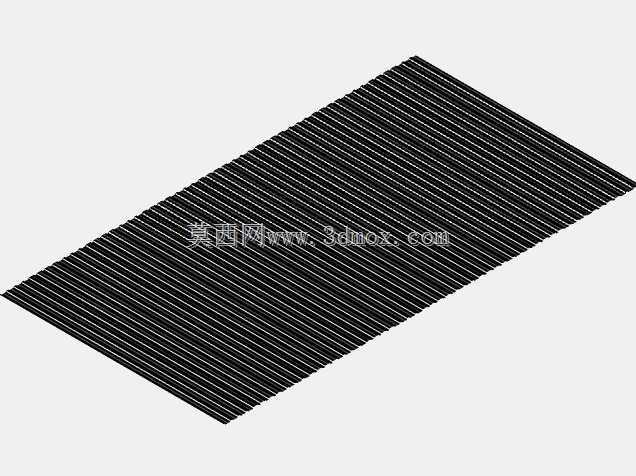

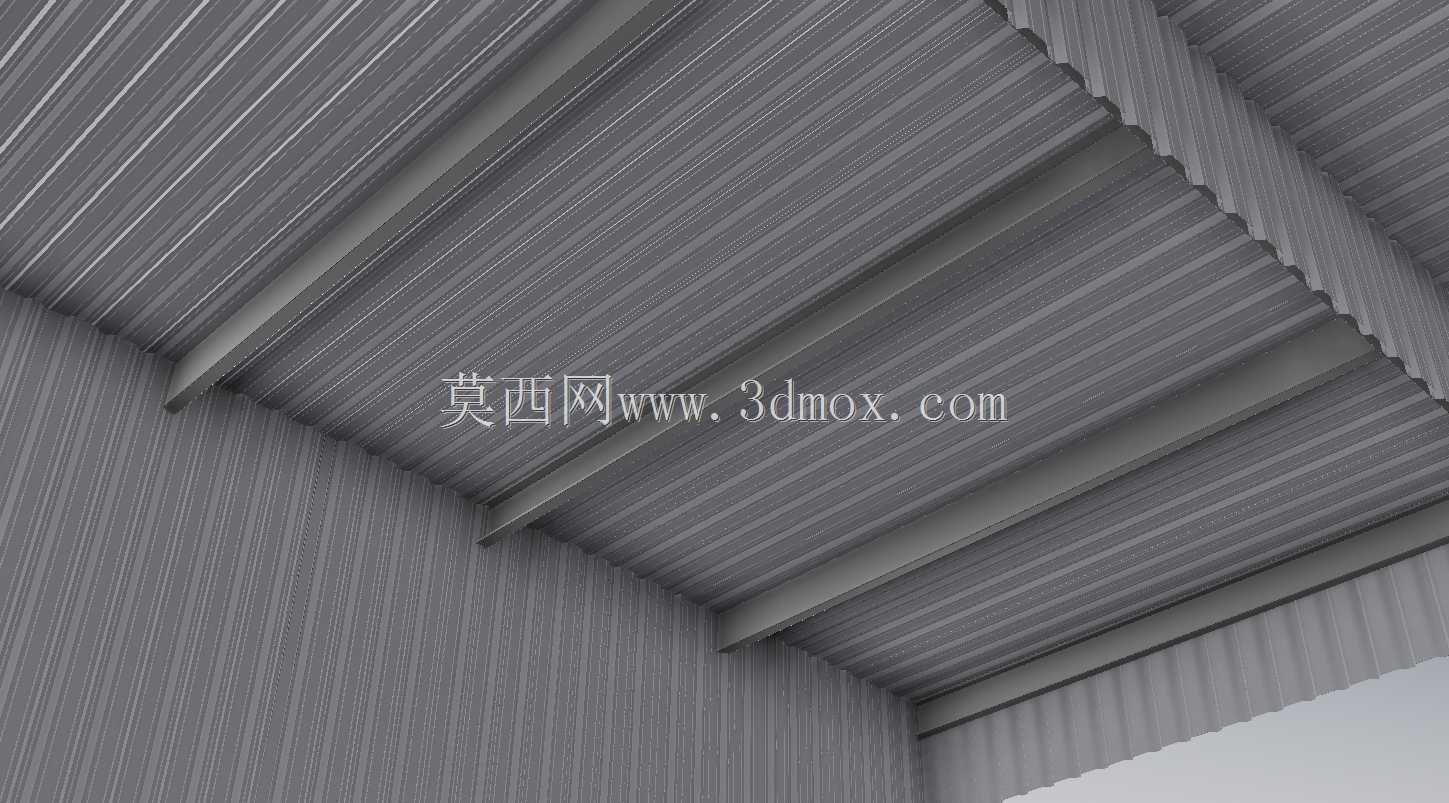

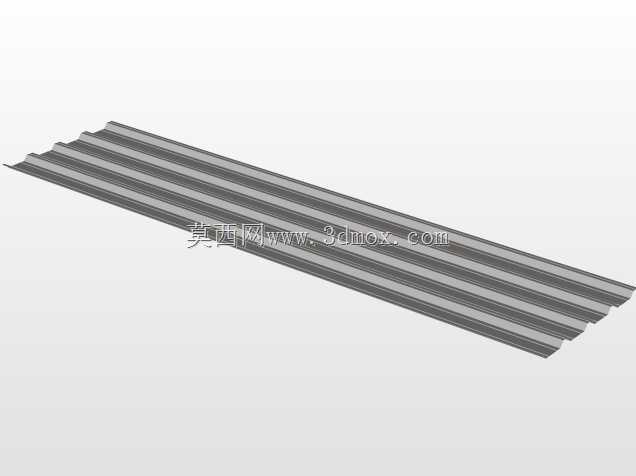

　　这类带集成排水沟的单坡遮雨结构，常应用于厂区物料临时周转区、户外设备值守点、小型装卸作业面的遮蔽场景，区别于常规大跨度雨棚，该结构更侧重小范围作业面的精准遮蔽，同时兼顾场地雨水的有序导排，避免作业区域积水影响物料存放或人员操作。从结构设计逻辑来看，屋面采用12英寸×10英寸规格的型材作为主受力檩条，排布时预留11块薄板的安装位，薄板之间采用搭接式安装，接缝处做顺水方向的压边处理，无需额外打胶即可实现常规降雨工况下的防渗漏，单坡屋面的坡度设置在5%到8%之间，既保证雨水能快速流向排水沟侧，又不会因坡度过大导致屋面薄板滑落或安装难度提升。支撑立柱采用等截面矩形型材，立柱底部与混凝土基础通过预埋螺栓连接，基础埋深根据当地常年最大风力设置，

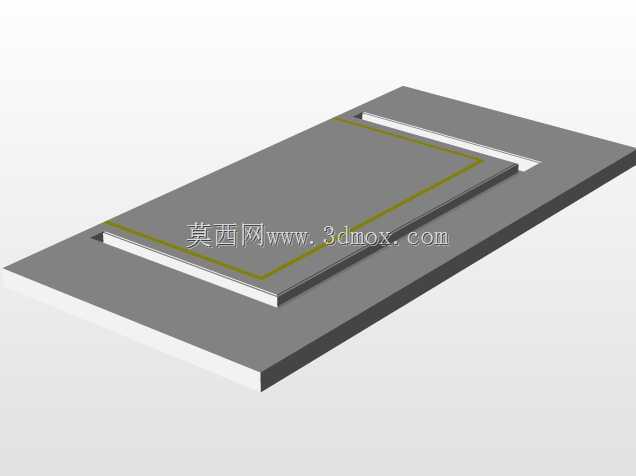

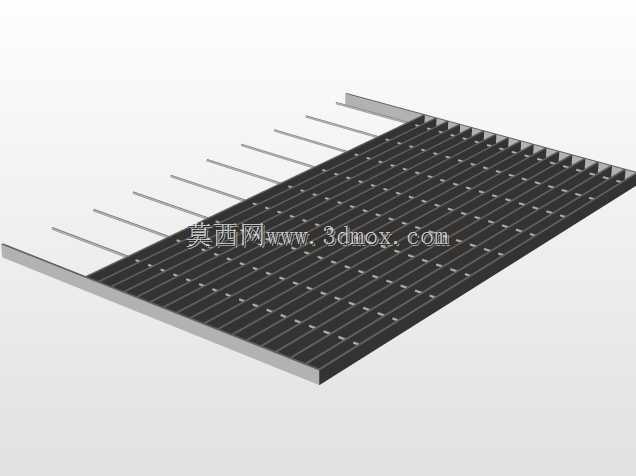

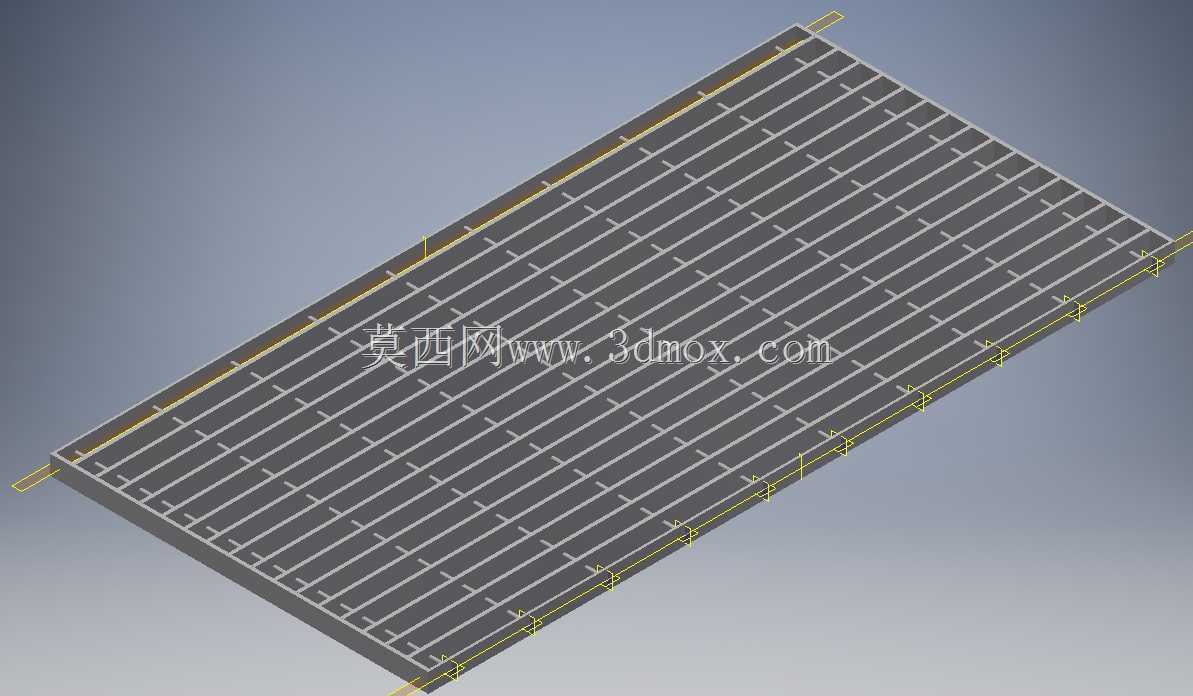

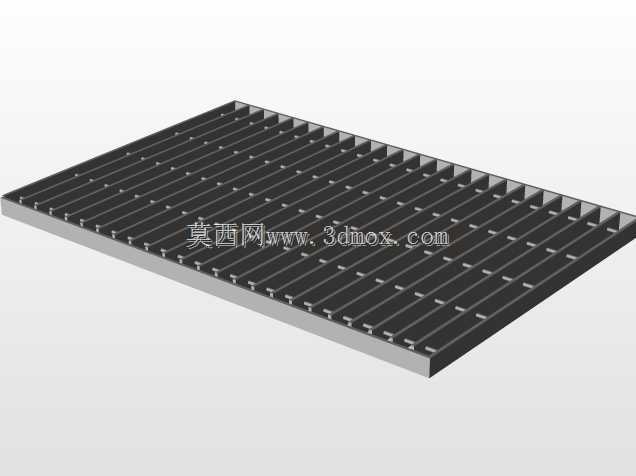

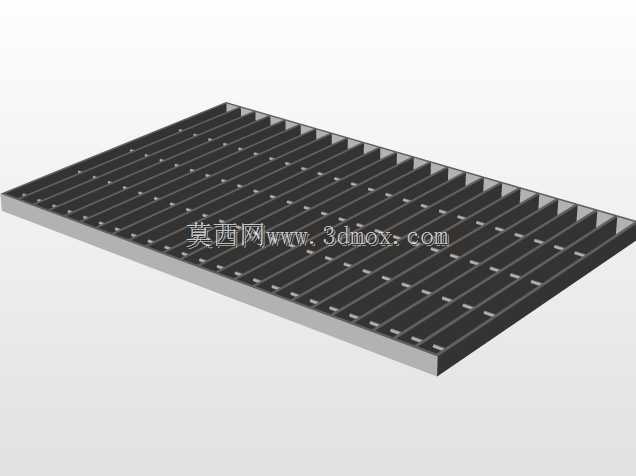

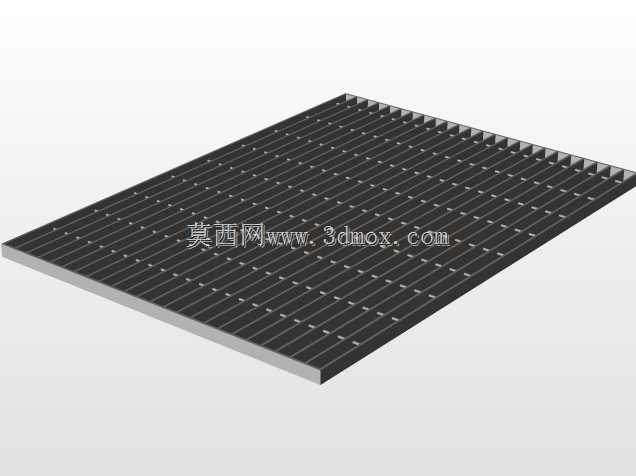

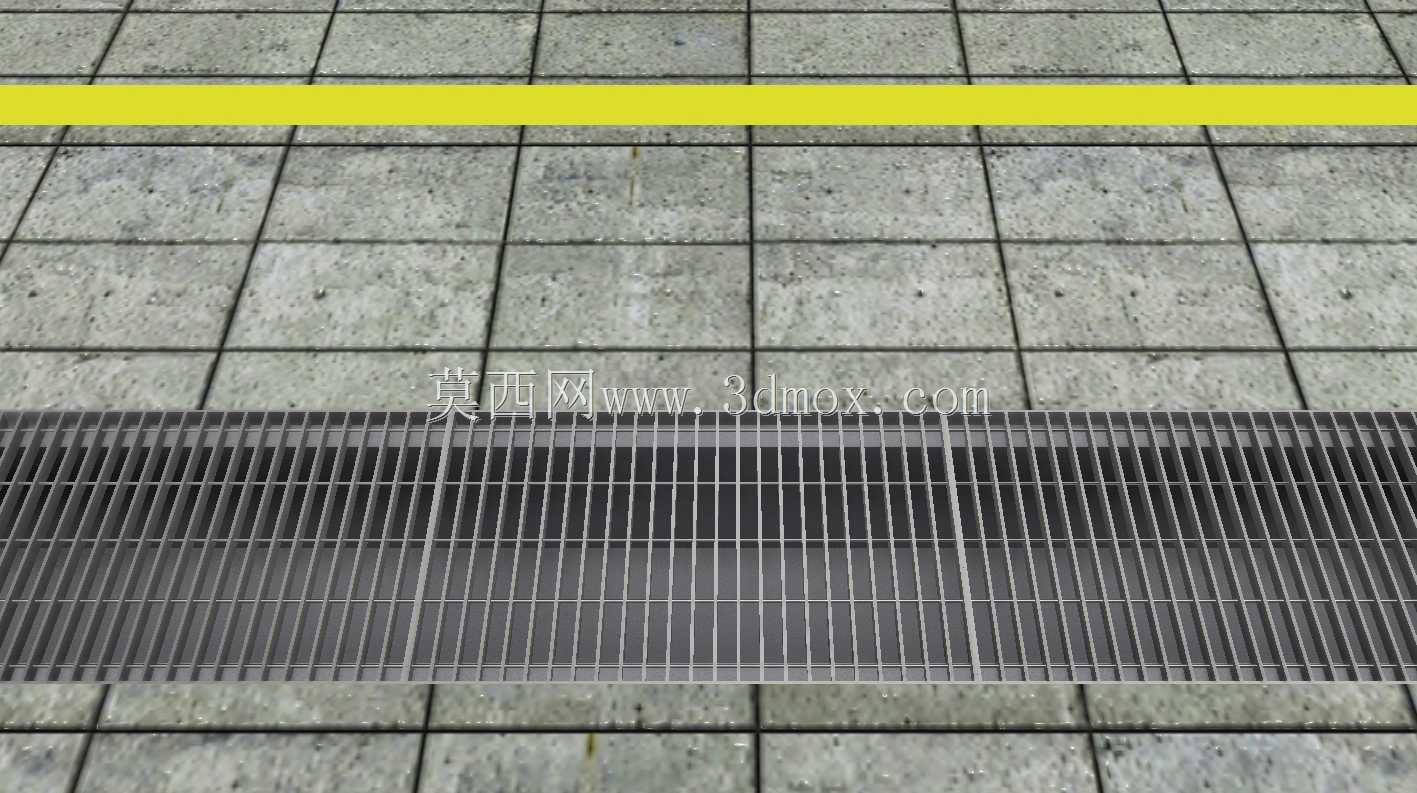

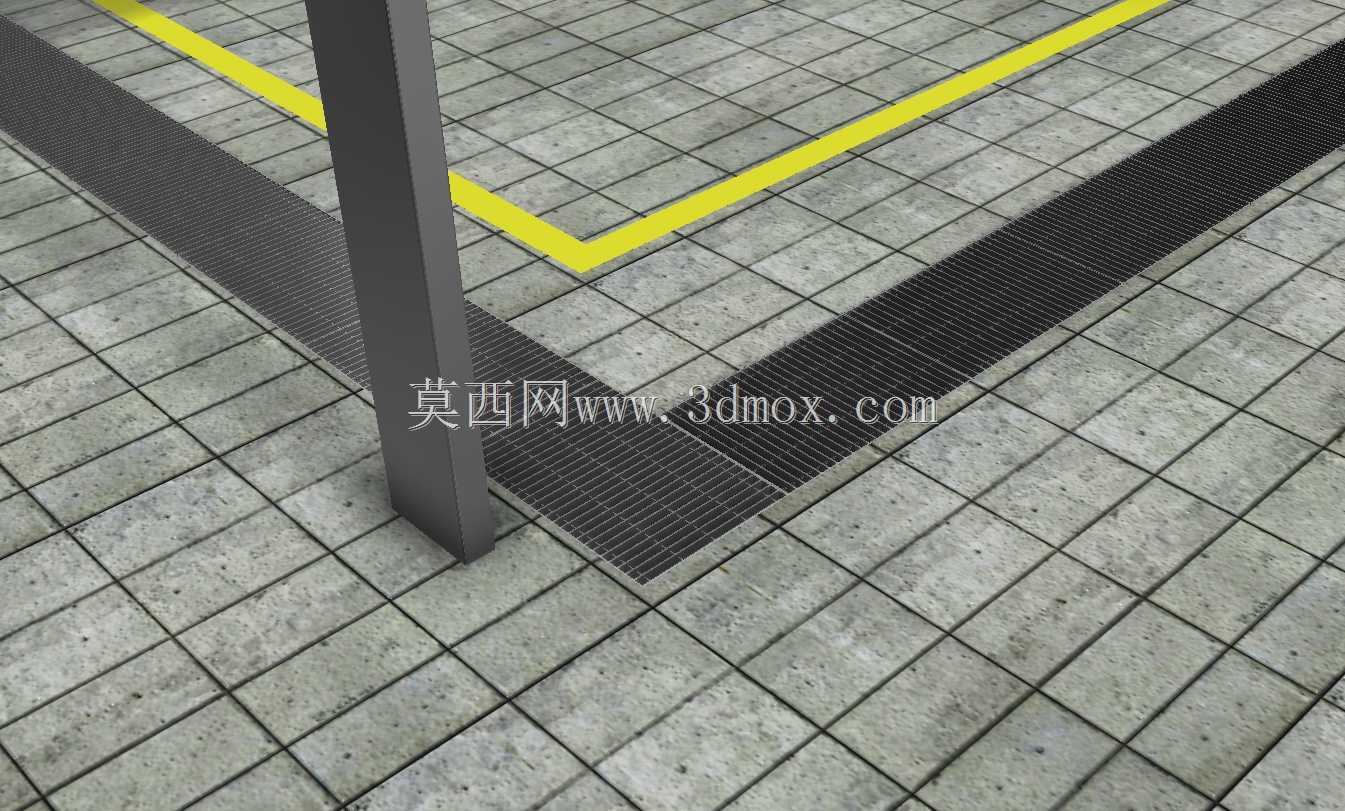

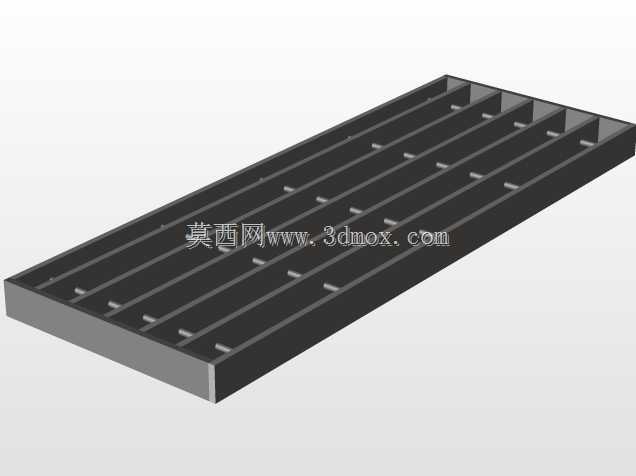

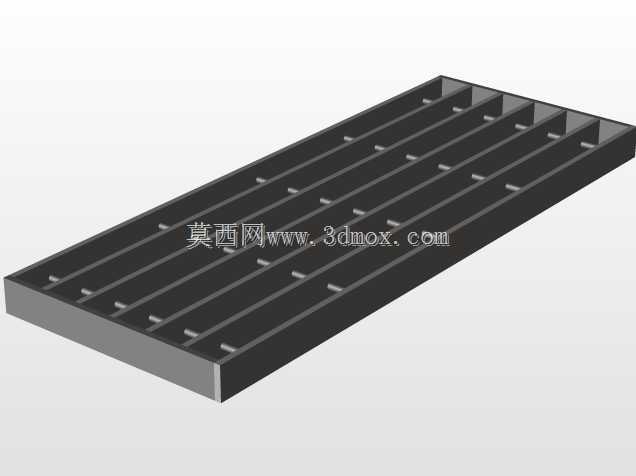

　　保证侧向抗风载能力满足户外使用要求，立柱与屋面檩条的连接节点采用角件加固，避免节点处应力集中导致结构变形。地面部分的排水沟沿棚体遮蔽区域的内侧边缘布置，沟体采用混凝土现浇成型，沟内坡度设置为千分之三，保证雨水能快速流向排水出口，沟面覆盖标准格栅盖板，格栅的承载能力满足人员行走、轻型手推车通行的要求，格栅缝隙宽度控制在20mm以内，避免较大杂物落入沟内造成排水堵塞，同时格栅采用可拆卸式安装，方便后期清理沟内淤积的泥沙杂物。棚体的侧边设置半高挡墙，挡墙高度从地面起1.2米，主要作用是阻挡侧向飘雨进入棚内区域，同时避免棚外的杂物被风吹入作业区，挡墙与立柱之间采用螺栓连接，后期可根据使用需求调整挡墙高度或者拆除。从安装边界来看，

　　整个棚体的占地尺寸适配小型作业区的需求，安装时不需要破坏大面积原有地面，仅需在四个立柱位置做小型混凝土基础即可，施工周期短，后期如果需要调整棚体位置，可通过拆卸螺栓实现构件的重复利用，构件的标准化程度较高，型材、薄板、格栅均采用通用工业规格，替换配件采购便捷，不需要单独开模定制。在实际使用中，这类结构还可根据现场需求在屋面下方加装照明灯具、消防挂架等附属设施，檩条上预留的安装孔位可直接固定附属配件，不需要额外在屋面结构上钻孔，避免破坏屋面的防水性能。
