壁挂式电气控制配电柜体三维结构设计

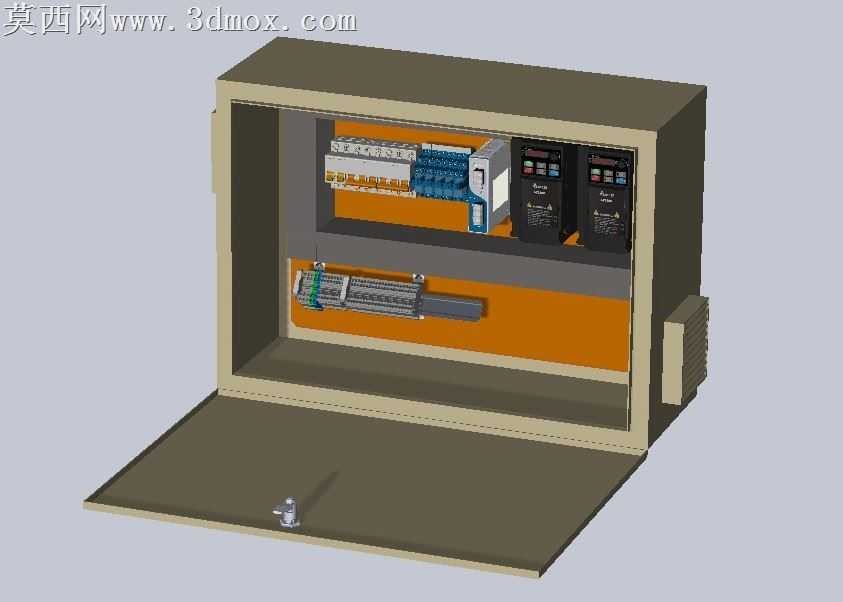

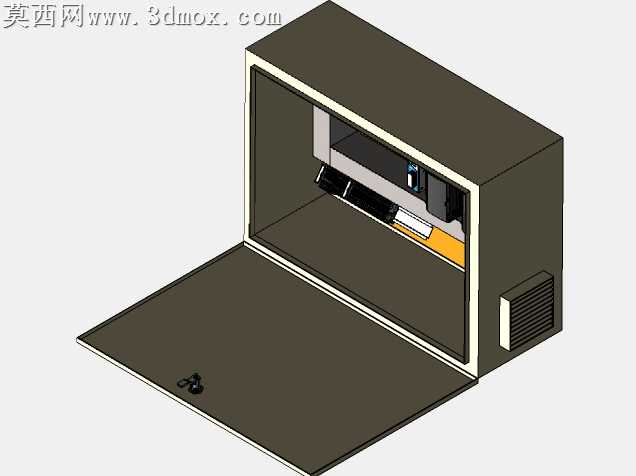

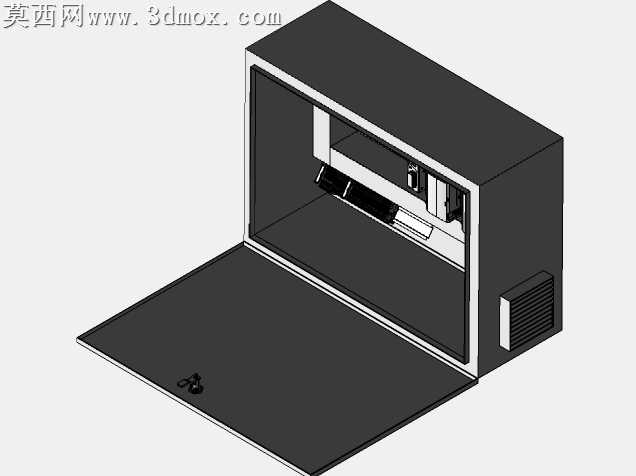

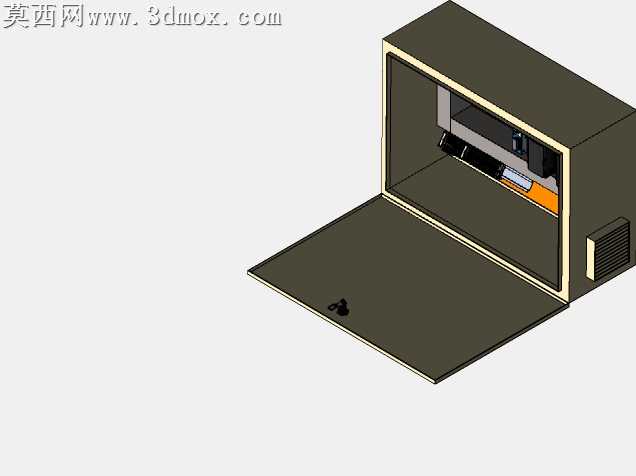

本作品为壁挂式工业电气控制配电柜的完整三维设计模型，采用主流三维机械设计软件完成全参数化建模，对柜体及内部所有电气元器件进行1:1等比例还原，建模过程严格遵循低压电气控制柜的实际设计规范与安装工艺要求。模型整体采用钣金折弯成型的壁挂式柜体结构，箱门采用单侧铰接设计，搭配锁具实现柜体的封闭防护，建模时对钣金件的折弯圆角、板材厚度、安装孔位均做了精准还原，保证结构尺寸符合实际钣金加工的工艺要求。柜体内部设置分层安装布局，上层区域排布接线端子排、微型断路器、两台变频控制单元，所有元器件均严格按照电气安装间隙要求排布，预留充足的接线与散热空间；下层区域安装直线驱动模组，模组通过标准导轨固定在柜体内部的橙色安装背板上，导轨的安装卡槽、固定孔位均按照实物尺寸建模，可直观呈现元器件的导轨安装方式。材质渲染阶段，对不同部件赋予对应真实材质：柜体外壳采用冷轧钢板喷塑的哑光浅灰材质，安装背板采用橙色环氧喷塑材质，断路器、变频器等电气元件还原其工程塑料外壳、黑色操作面板、标识铭牌的细节质感，接线端子排还原其透明防护盖、金属接线端子的材质特征，金属导轨、锁具等部件赋予镀锌金属的哑光金属质感，整体渲染效果贴近真实工业柜体的视觉表现。设计过程中充分考虑电气安全要求，元器件排布满足强电与弱电的间距规范，预留了线缆走线的槽位空间，柜体侧面设置散热通风结构，保证内部元器件运行时的散热需求，整体结构完整，可直接用于电气方案演示、安装工艺培训、柜体结构优化参考等场景，所有部件均为独立可编辑的建模特征，可根据实际需求调整柜体尺寸、元器件选型与排布方式。
