12mm合板材质桌面级DIY3D打印机设计

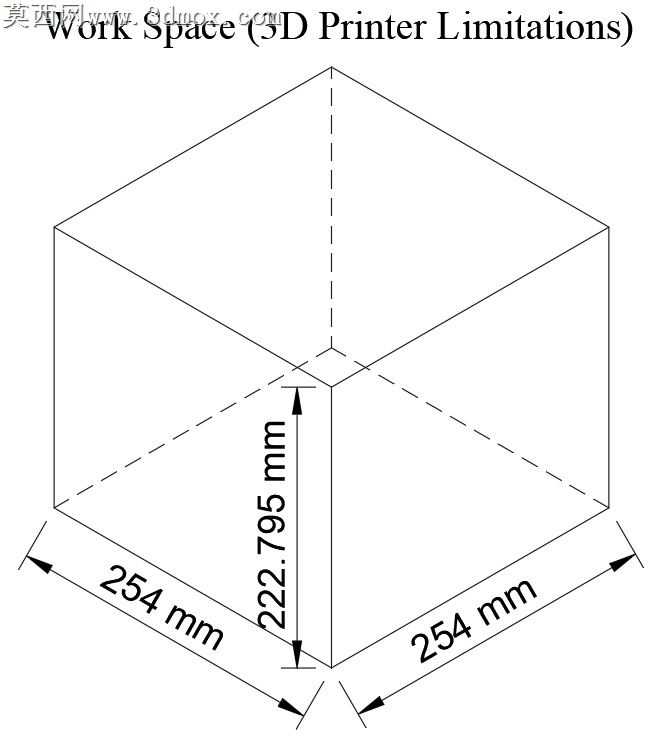

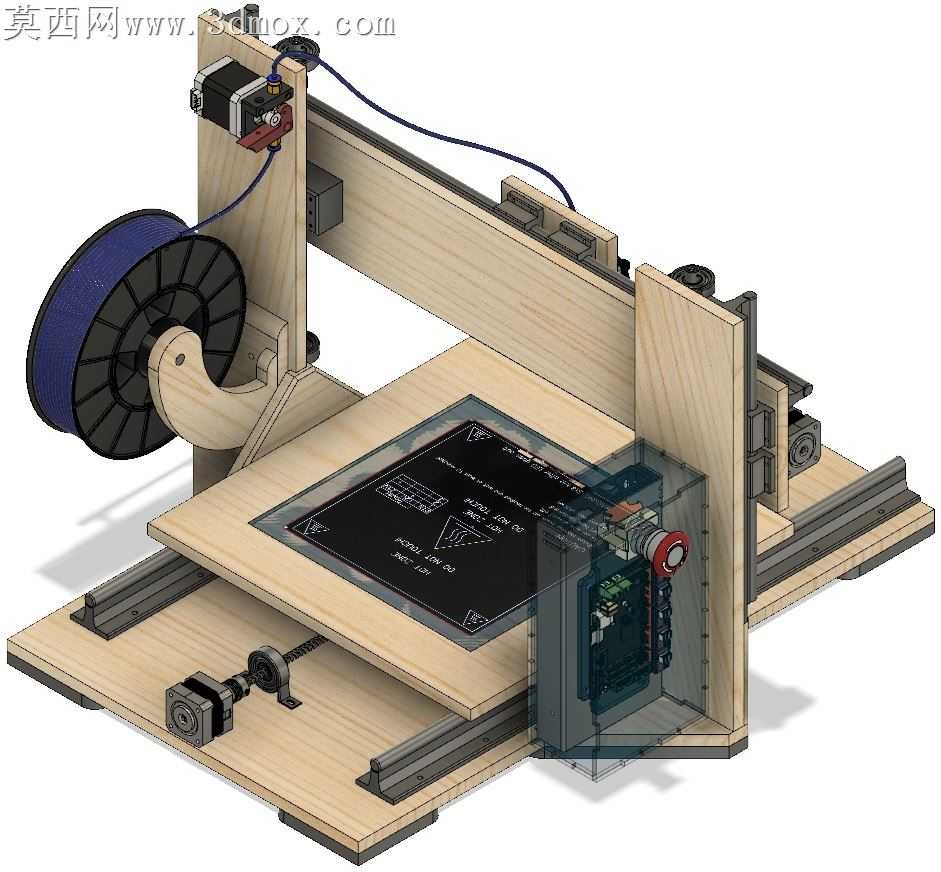

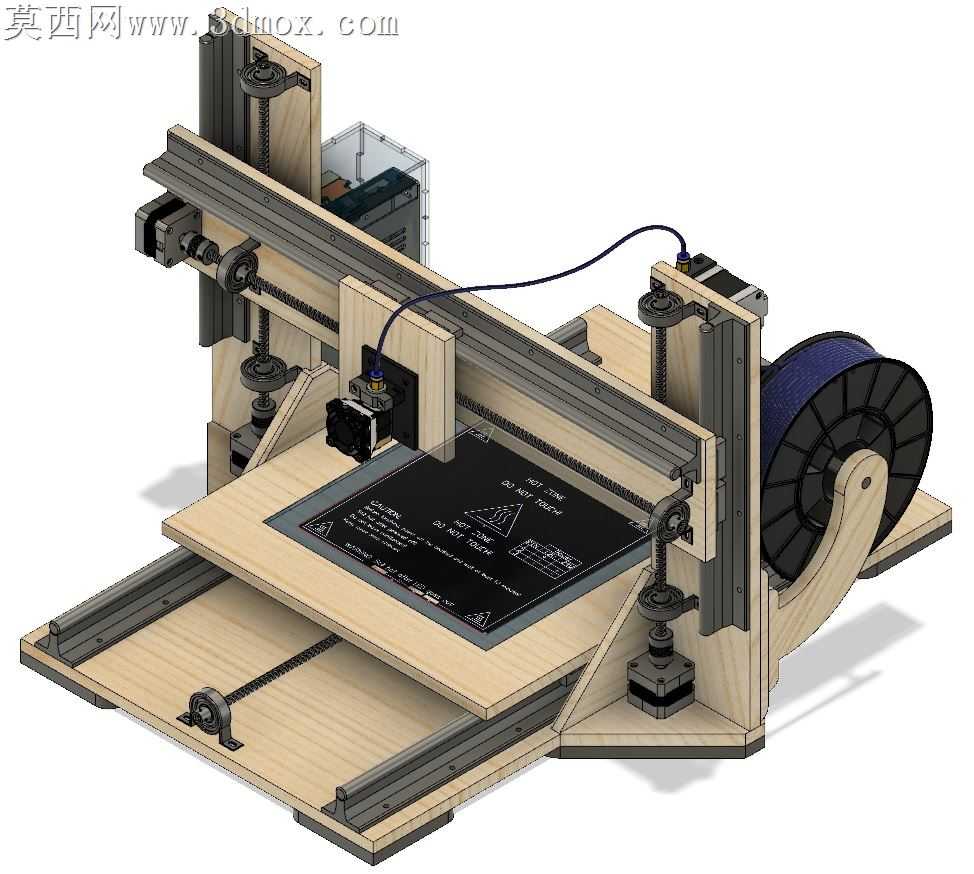

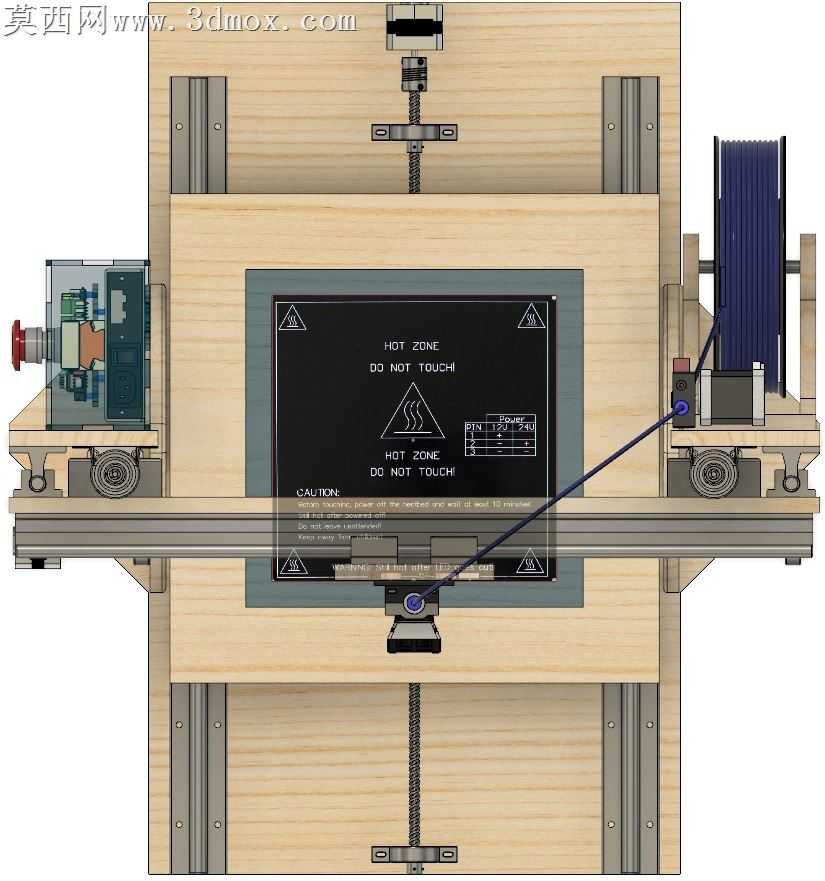

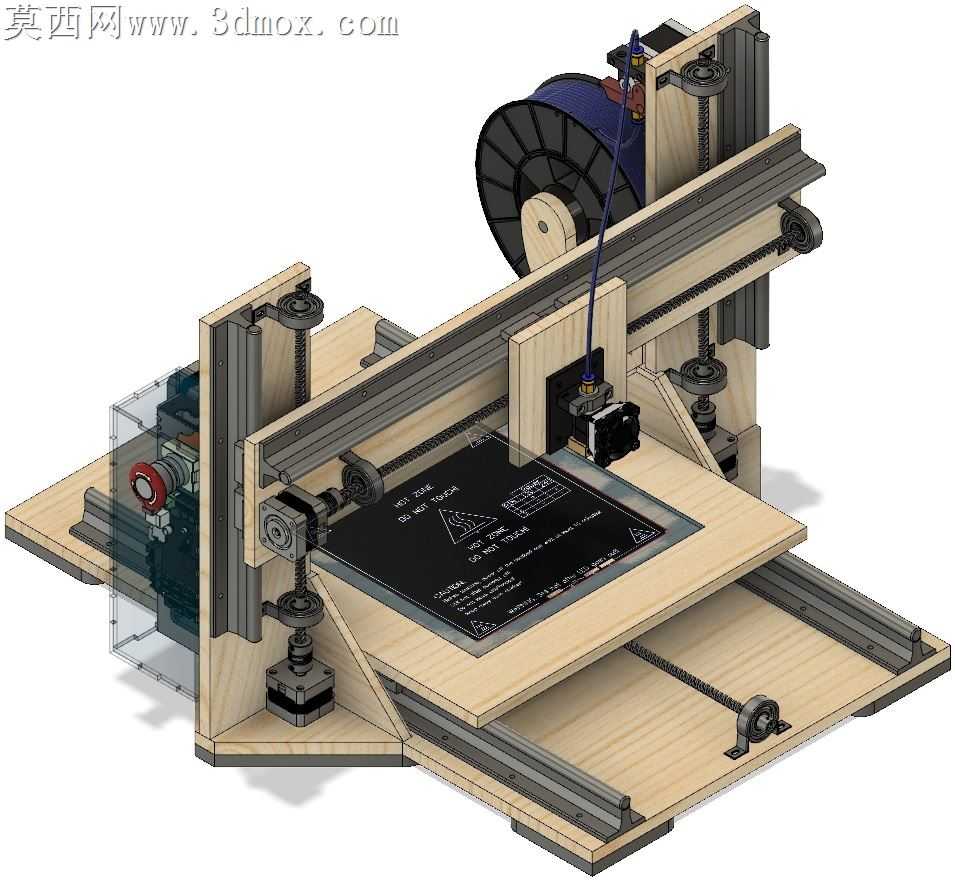

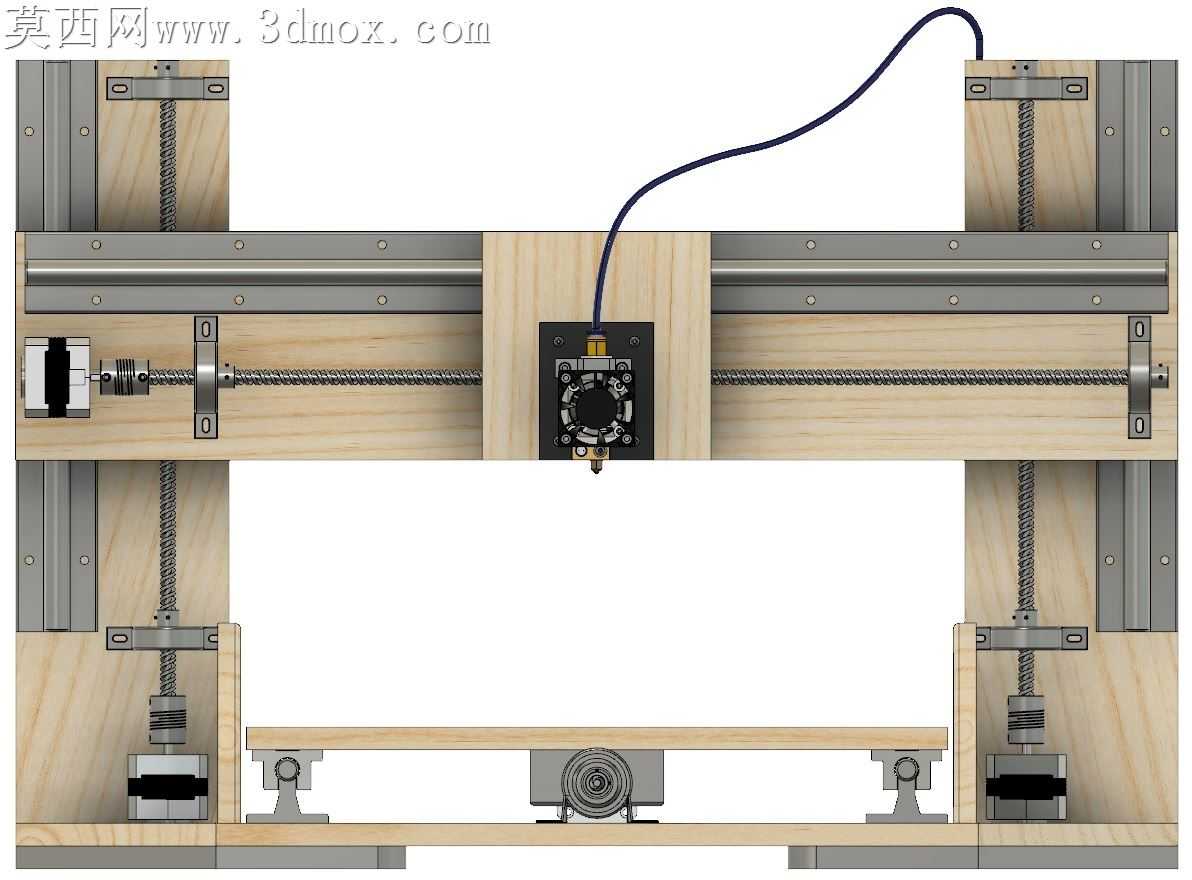

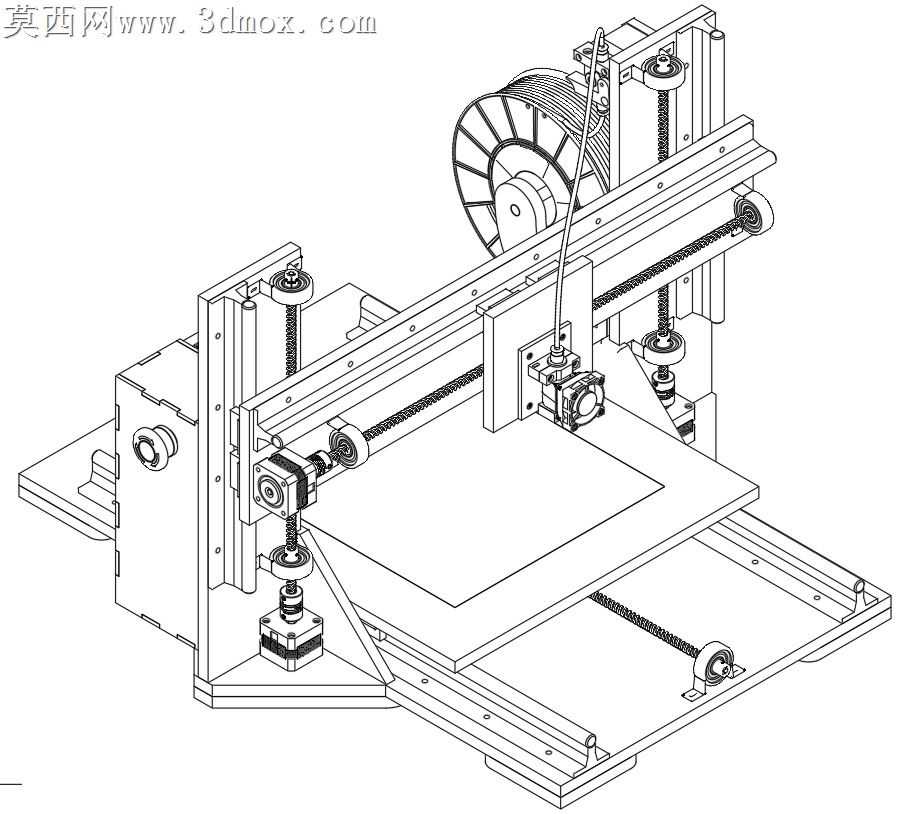

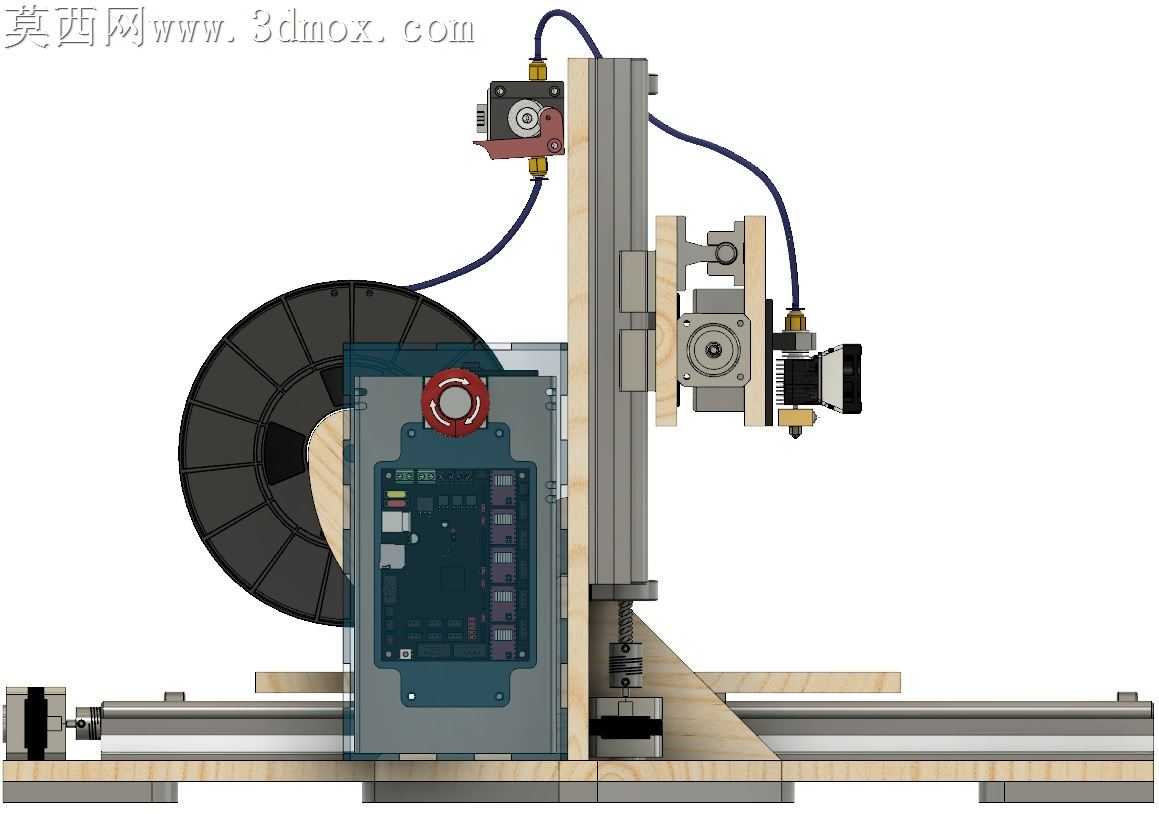

本作品为DIY桌面级FDM类型3D打印机的完整三维设计方案，整体建模过程围绕低成本易加工的核心思路展开，主体框架全部采用12mm厚度的合板作为原材料，所有板材零件均设计为平面切割即可加工的形态，无需复杂的五轴加工工序，普通爱好者使用激光切割机甚至线锯工具即可完成所有结构件的制作，大幅降低了个人自制3D打印机的门槛。建模阶段对所有传动部件的装配公差做了严谨的校核，X轴采用双光轴导轨搭配同步带传动的结构，保证打印头横向移动的平顺性，打印头挂载位置预留了通用E3D类型热端的安装位，可兼容市面上绝大多数入门级挤出组件；Y轴负责打印平台的前后移动，同样采用光轴导向加同步带驱动的方案，平台下方设计了可调节的调平螺母结构，方便用户完成打印平台的水平校准；Z轴采用双丝杆搭配双光轴导向的垂直传动结构，有效避免单丝杆传动带来的平台倾斜问题，保证Z轴升降过程的垂直度与稳定性。进料机构采用近端挤出的安装方案，料架直接集成在设备框架的后侧上方，可直接挂载标准1kg规格的PLA、ABS等常见3D打印耗材卷盘，减少耗材输送路径的阻力，降低进料打滑的故障概率。模型的渲染阶段还原了合板的真实木纹材质，金属光轴、丝杆、同步轮、紧固件等零件分别赋予对应的金属材质，电子元件部分还原了步进电机、控制板、接线端子的真实外观，热端的散热块、喷嘴、加热铝块都做了细节还原，整体渲染效果直观呈现了设备组装完成后的真实形态。设计过程中充分考虑了个人DIY的装配便利性，所有合板零件的连接位置都设计了对应的定位槽，装配时无需复杂的定位工装即可快速完成框架拼接，所有紧固件都采用通用标准件，用户无需定制特殊规格的五金配件即可完成整机组装，整体结构紧凑，占用桌面空间小，适合个人爱好者在家中搭建使用，可完成常规尺寸的创意模型、功能零件的3D打印制作。
