木门开锁孔定位钻孔工装夹具

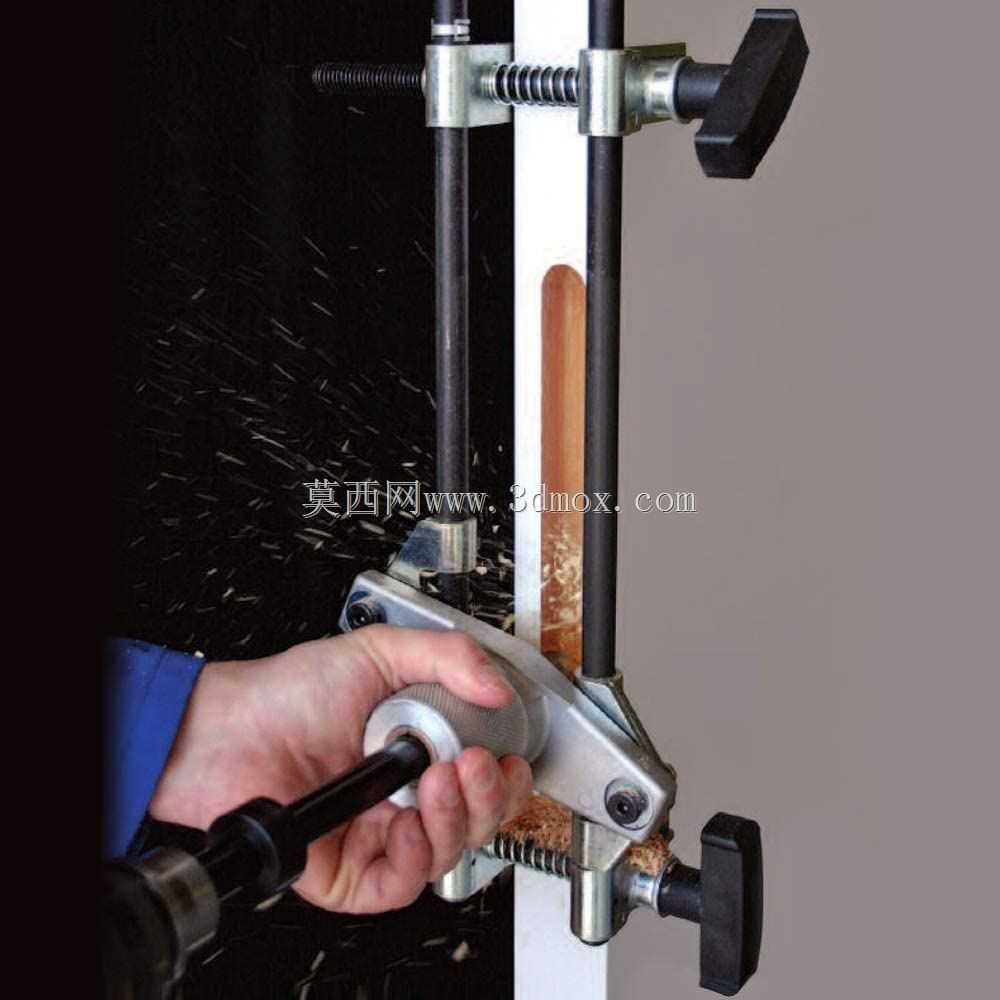

　　这套定位钻孔工装主要面向现场木门安装、锁体开孔以及车间批量修配场景，用来解决电钻横向进给时容易跑偏、孔位深浅不一和锁槽边缘崩裂的问题。实际作业中，门扇厚度、锁体中心线和执手孔高度往往需要反复测量，单靠手持电钻很难保证长钻头与门板表面垂直；该工装通过上下两组夹持轮把导向机构固定在门板边缘，使钻轴沿设定方向直线进给，从而形成稳定的榫眼加工路径。

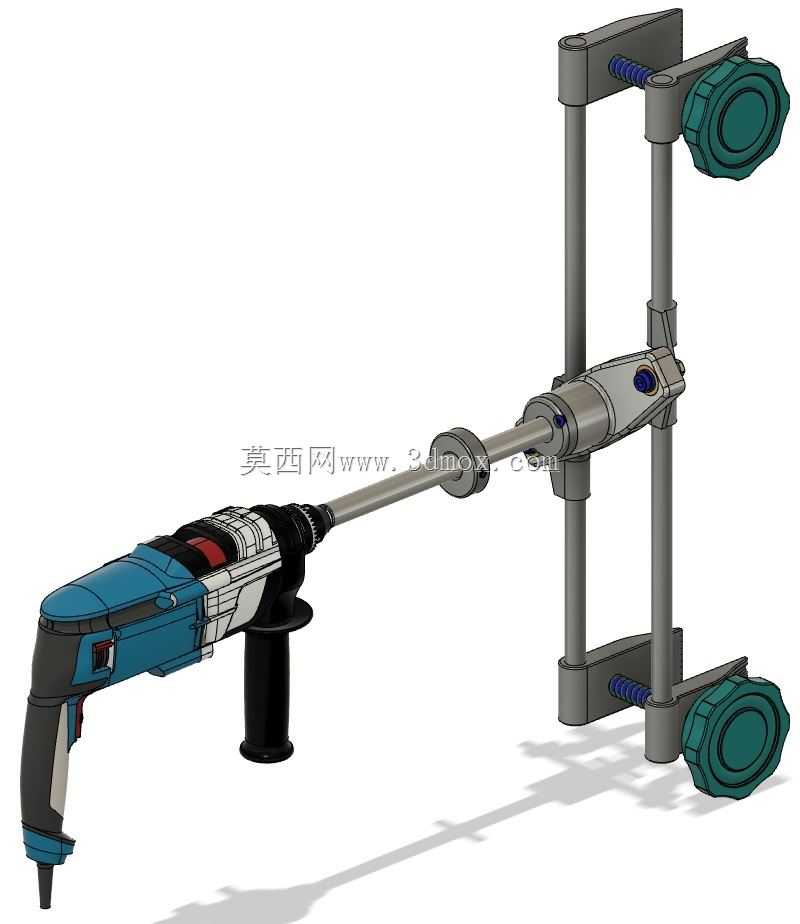

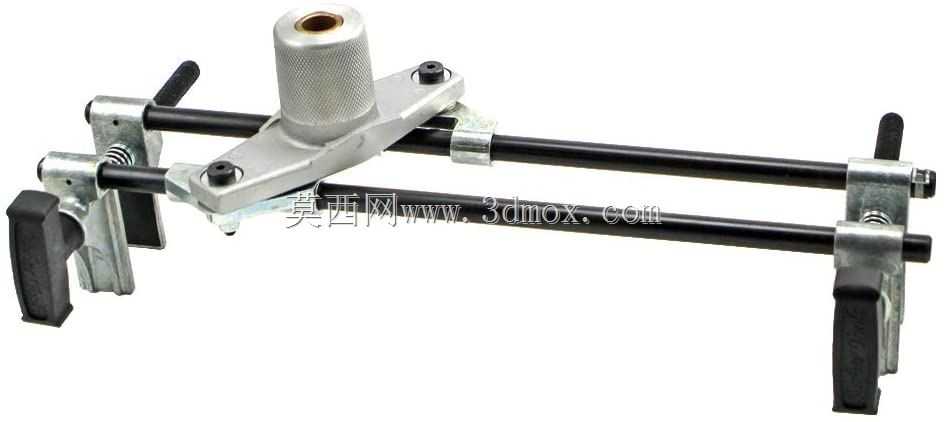

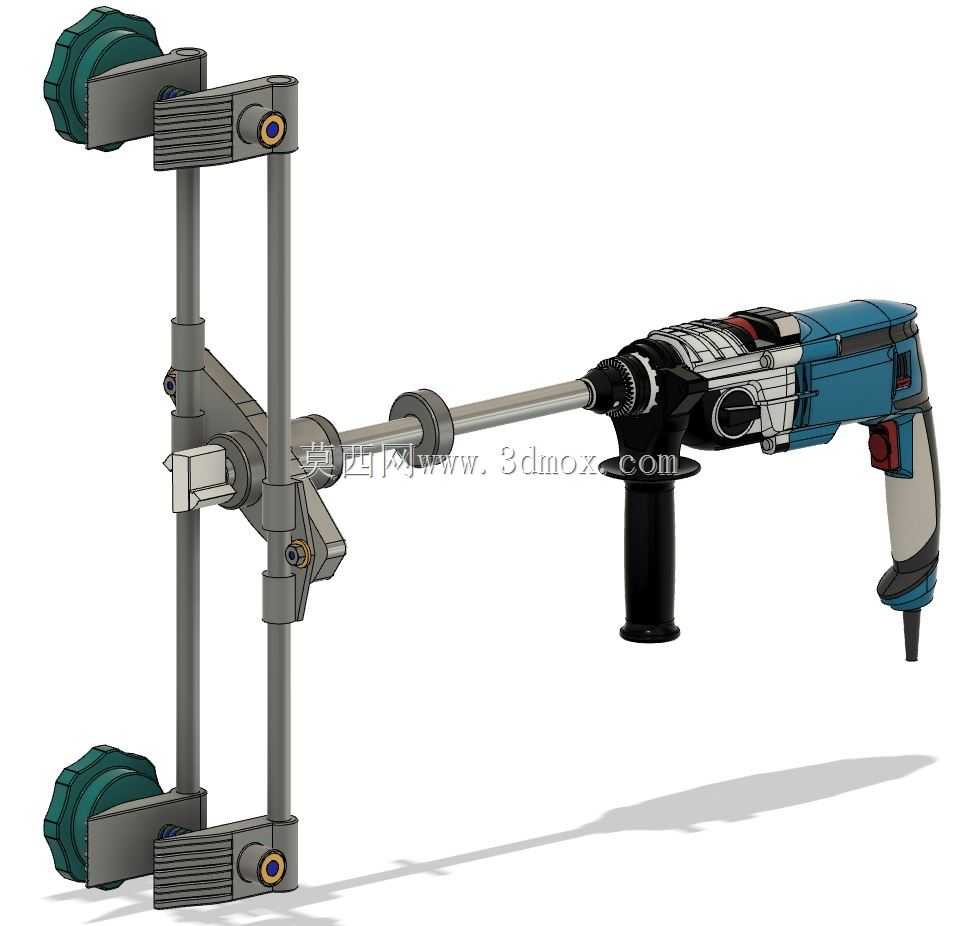

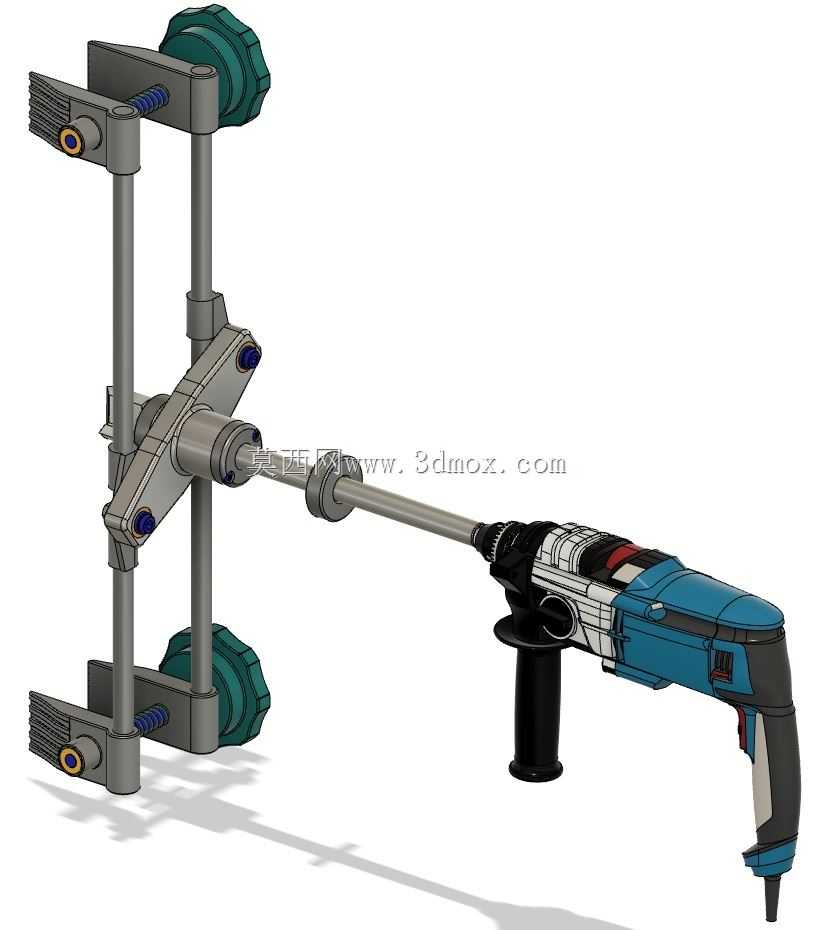

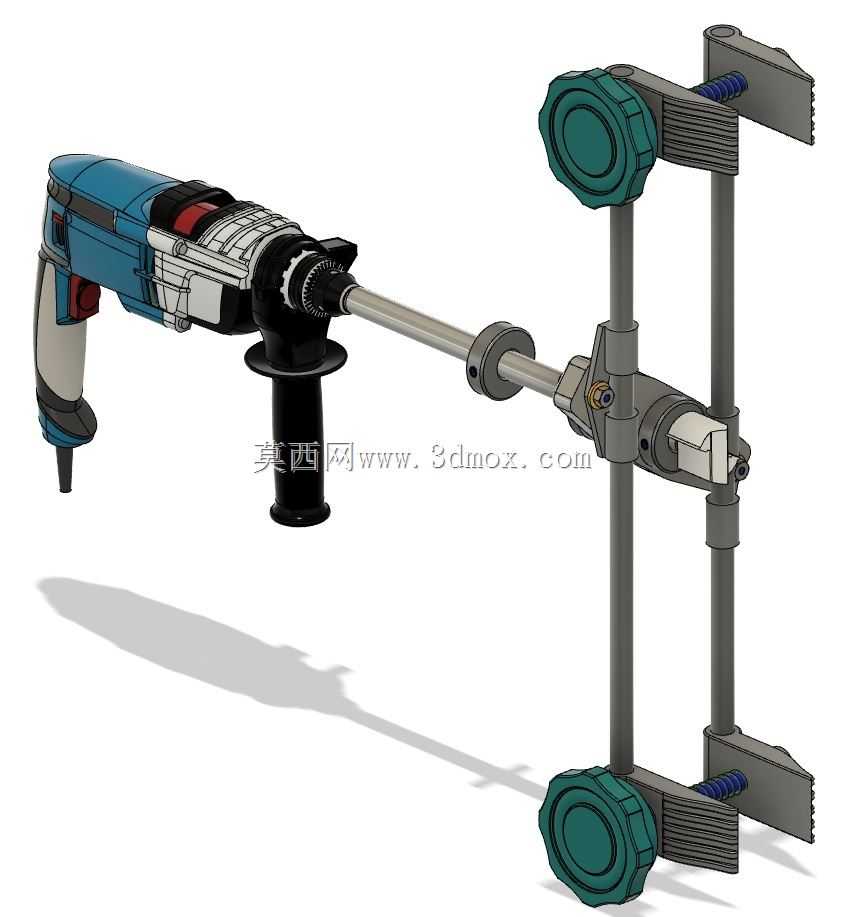

　　结构上，装置由竖向导向杆、上下滑移支座、侧边压轮、锁紧旋钮、横向钻套和连接支架组成。上下支座可沿立杆调整间距，以适应不同厚度和不同锁体安装高度；压轮贴靠门板两侧，形成滚动支撑，减少装夹时对漆面的摩擦损伤。横向钻套位于门板外侧，钻头穿过衬套后再进入木材，衬套承担径向约束，能明显抑制钻头入料瞬间的摆动。对于常见圆柱锁体、插芯锁体或需要开出长圆形槽孔的场合，可配合不同直径钻头和分次进给完成粗开孔与修边。

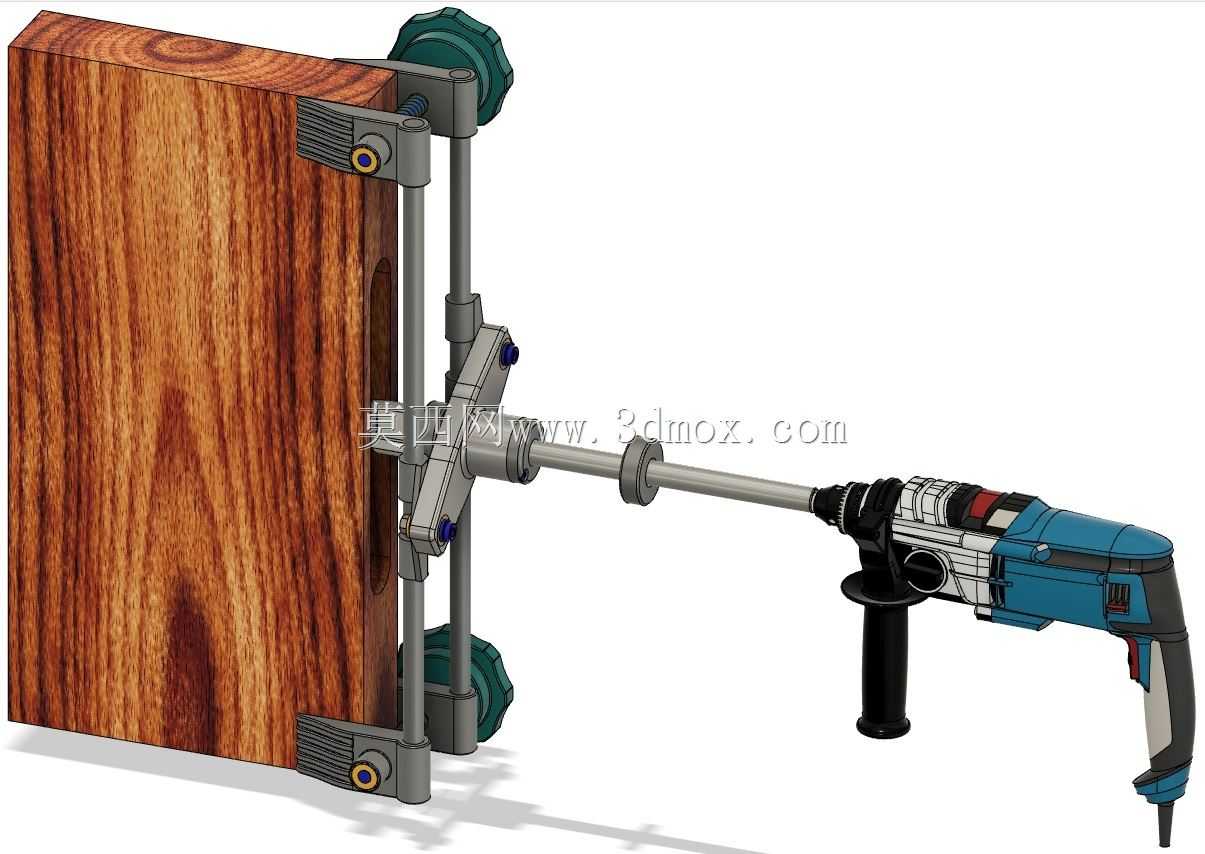

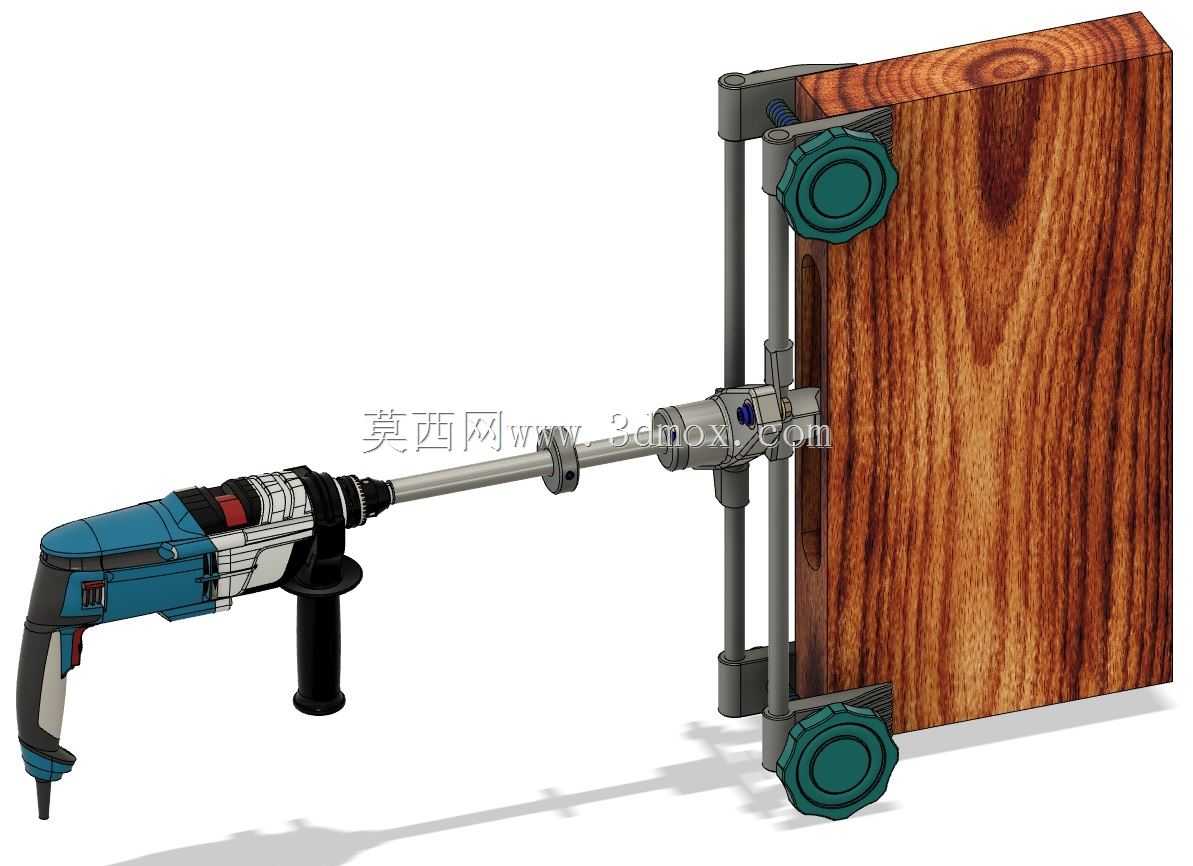

　　设计思路的重点不在复杂传动，而在定位基准的可靠建立。门板边缘作为第一基准，工装夹持面与其贴合；钻套轴线保持水平并垂直于门侧立面，保证锁体孔与门扇端面正交；竖向杆上的可调支座则确定孔高方向。侧向伸出的支架给电钻提供支撑点，操作人员只需控制进给推力，不必同时兼顾方向和垂直度，这对新手和批量作业都有实际价值。

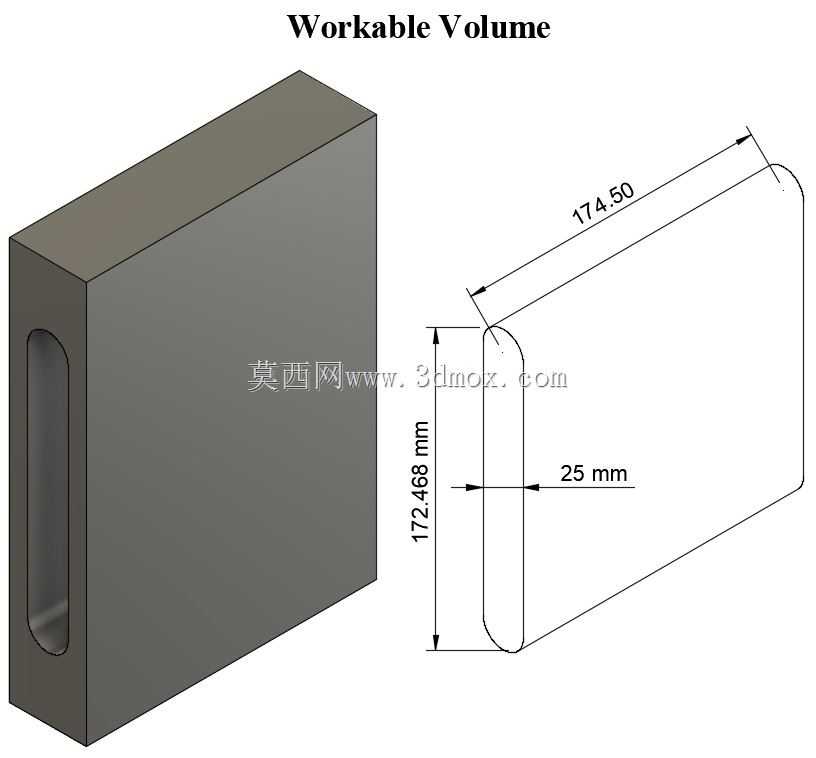

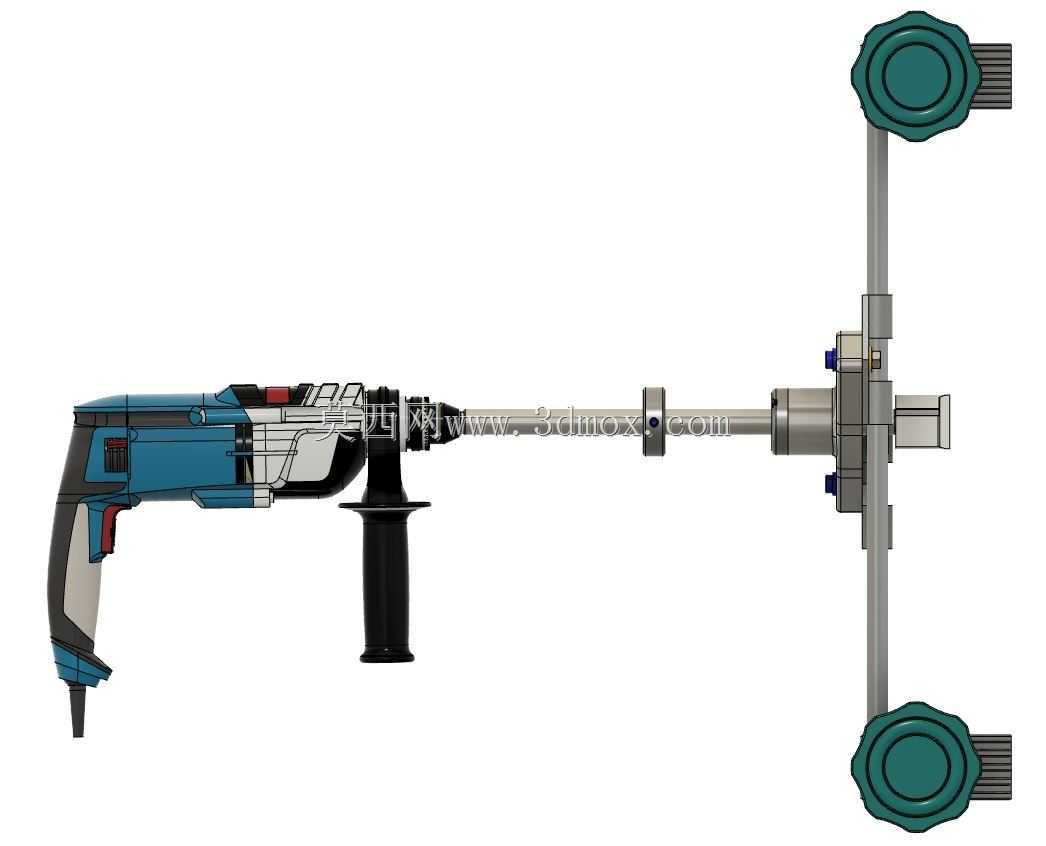

　　从安装边界看，该工装需要预留门板外侧的电钻进给空间，钻头长度应覆盖锁体孔深并计入夹头与钻套占用距离；竖向调节范围决定可加工的孔高区间，上下压轮开度则对应门扇厚度范围。建模时需重点检查滑移支座与立杆的配合间隙、钻套与钻头的同轴关系、锁紧旋钮压紧后的受力点，以及支架在悬臂状态下的刚度。若用于硬质木材或密度板，可适当加大夹持接触面积并降低进给速度，避免门框局部压痕或钻头过热。整体结构简洁，便于拆解维护，也适合作为门锁安装辅具的结构参考。
