数控机床导轨用V型槽双密封轴承

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580836
  • 数控机床导轨用V型槽双密封轴承
  • 数控机床导轨用V型槽双密封轴承
  • 数控机床导轨用V型槽双密封轴承
  • 数控机床导轨用V型槽双密封轴承
  • 数控机床导轨用V型槽双密封轴承
  • 数控机床导轨用V型槽双密封轴承

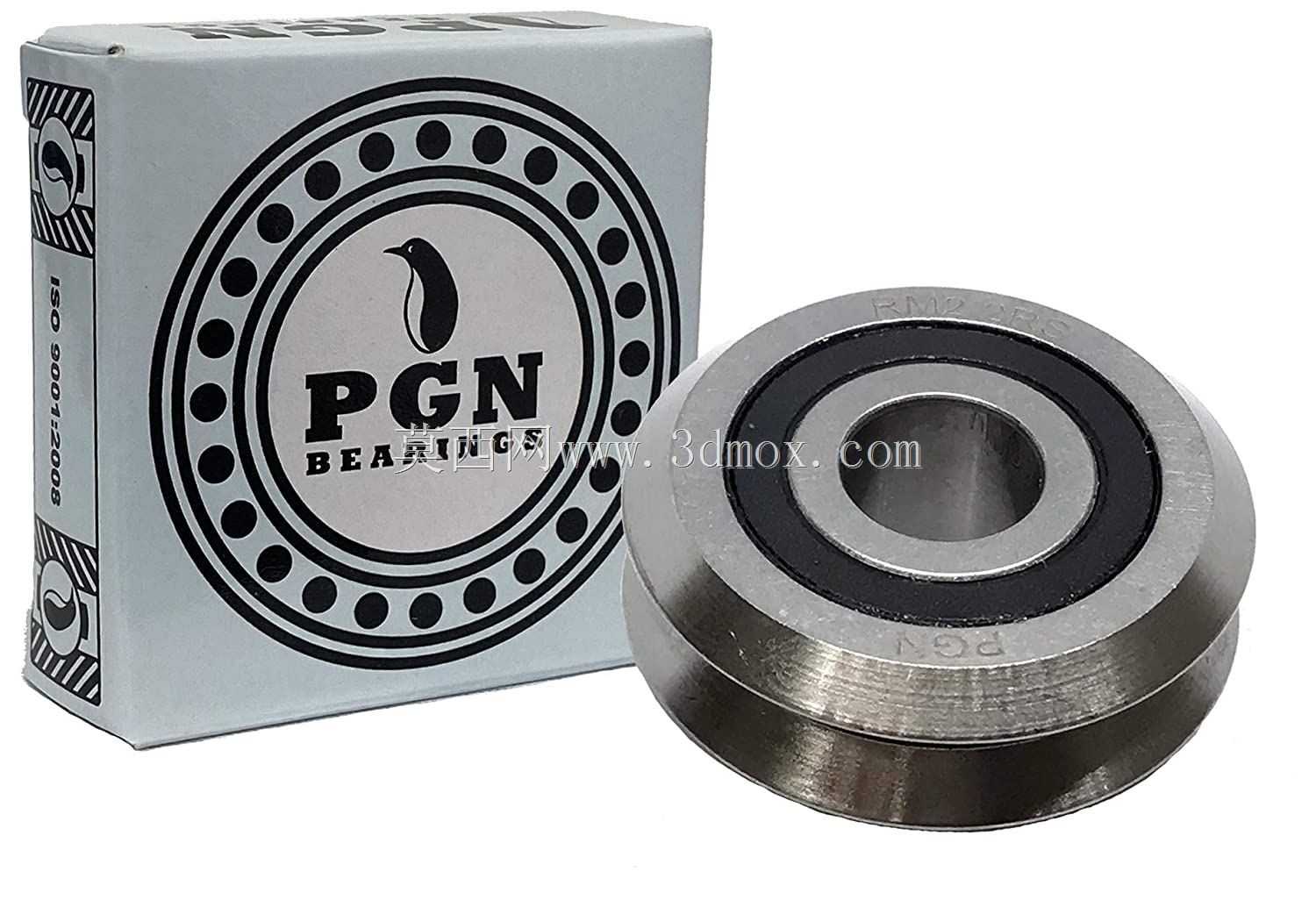

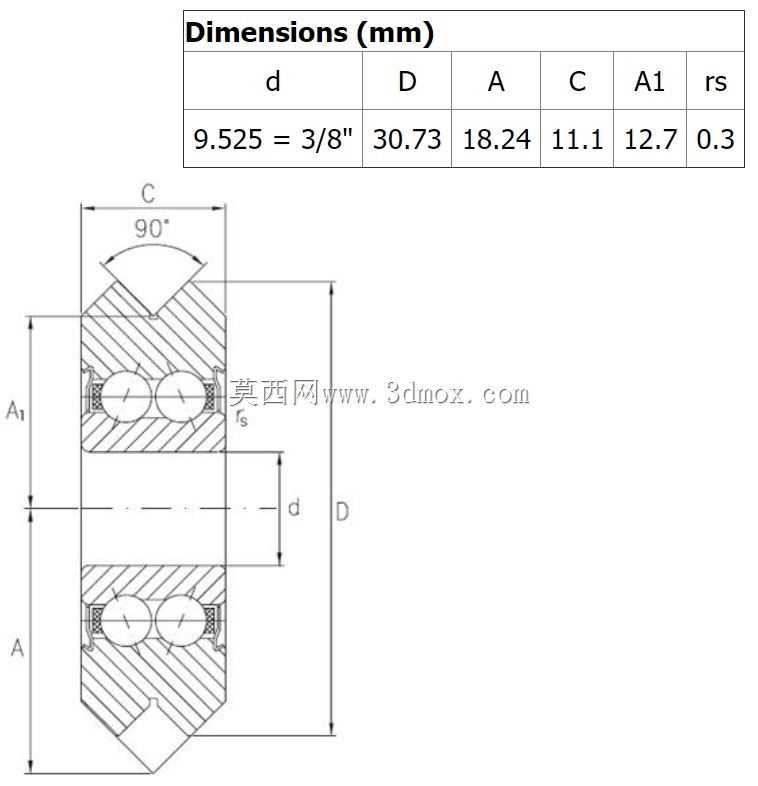

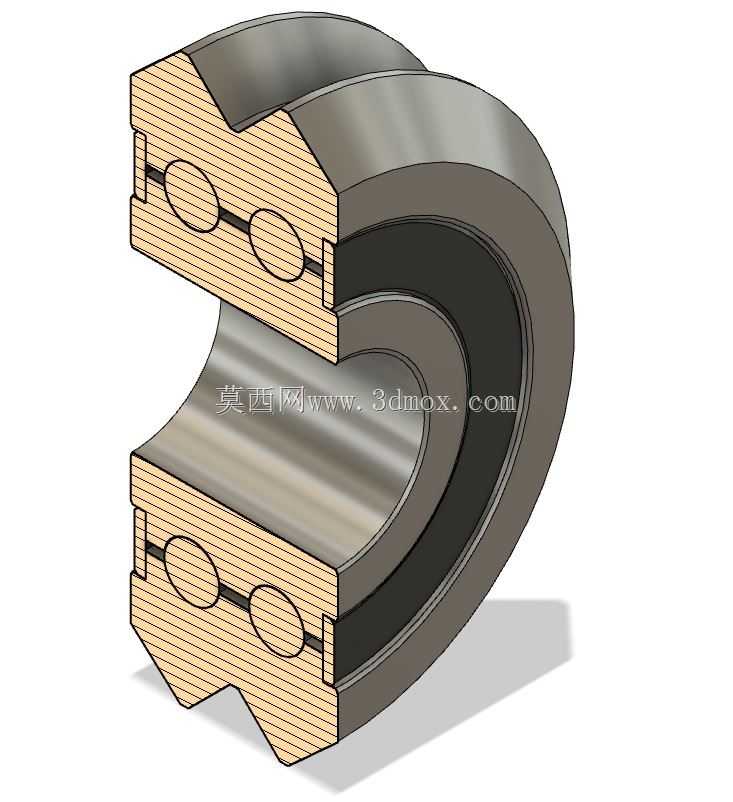

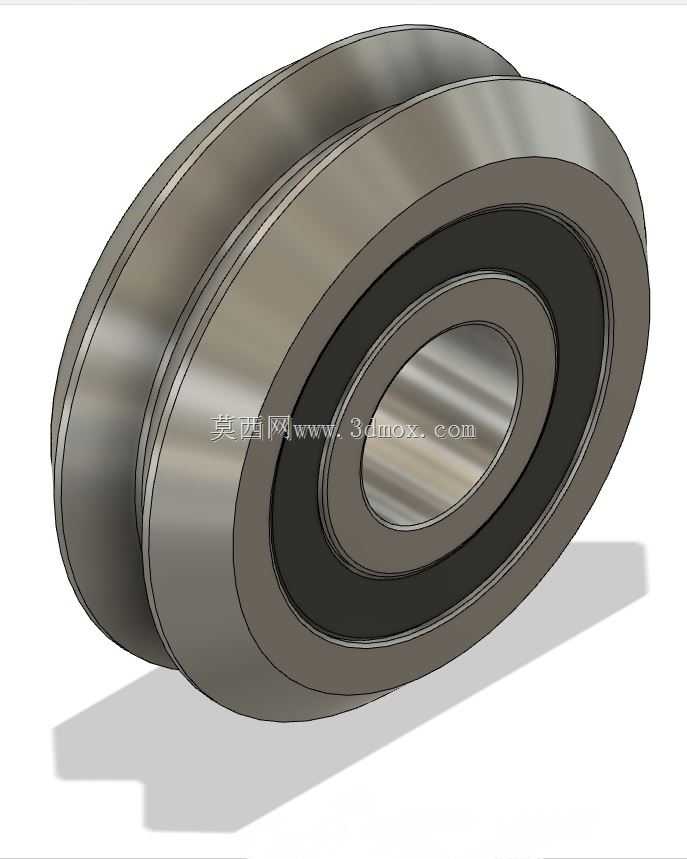

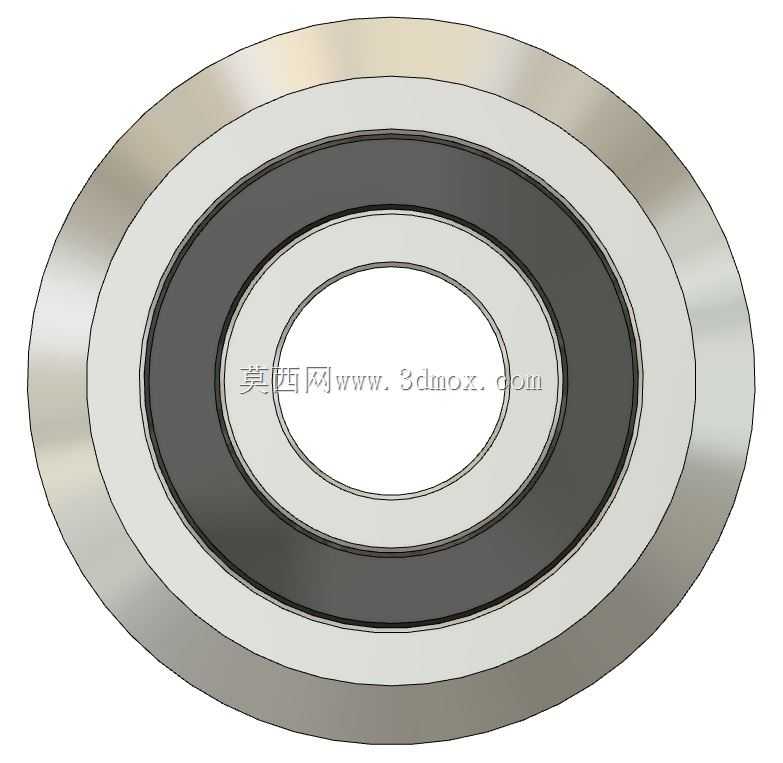

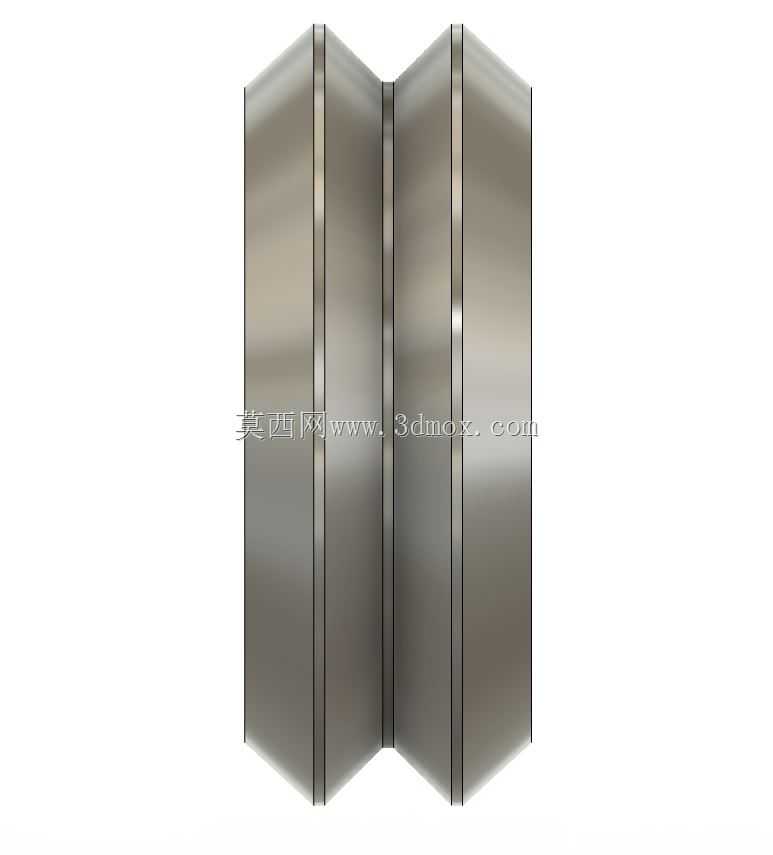

  这类V型槽滚轮轴承,主要适配数控机床直线导轨副的导向传动场景,也常见于自动化生产线的线性导向机构、精密检测设备的滑移支撑部位,相比普通平外圈轴承,其外圈带有的90度V型槽结构,可直接卡装在配套的V型导轨面上,无需额外加装导向滑块,能大幅简化紧凑型设备的传动结构布局。从结构设计来看,该轴承采用双列滚动体排布,两侧带2RS接触式橡胶密封件,可在车间多切削液、金属粉尘的工况下阻挡杂质侵入滚道,延长维护周期,外圈的V型槽工作面做了淬硬处理,硬度达到HRC60-64,能承受径向载荷的同时,兼顾一定的轴向导向定位载荷,避免导轨运行过程中出现侧向窜动。做三维建模时,需要重点把控V型槽的角度公差、槽底圆角半径,以及轴承内孔与安装轴的配合公差,

  通常内孔与安装轴采用k6过渡配合,外圈V型面与导轨的接触间隙控制在0.02-0.05mm之间,既保证滚动顺畅无卡滞,又不会出现导向间隙过大导致的运行抖动。安装边界上,这类轴承的轴向定位通常采用轴用挡圈配合轴承座台阶实现,轴承座的安装孔与轴承外圈采用H7间隙配合,方便后期维护更换,同时要注意安装时不能直接敲击外圈V型工作面,避免槽面出现磕碰伤影响导向精度。在实际设备运行中,这类V型轴承的线速度最高可适配2m/s的导轨运行速度,预紧力调整时通常通过轴向锁紧螺母的拧紧力矩控制,预紧过大会导致滚动体磨损加快、运行温升过高,预紧过小则会出现导向间隙,影响机床的进给定位精度,一般在精密数控机床上使用时,会在装配后检测导轨全程的运行阻力波动,

  保证阻力差不超过15%。不同于普通深沟球轴承,该轴承的外圈厚度比同内径标准轴承厚2mm左右,就是为了加工V型槽后仍保留足够的结构强度,避免槽根处出现应力集中导致的外圈开裂,建模时槽根处必须保留R0.3以上的圆角,不能做成清角结构,这点是结构设计中很容易忽略的细节,很多新手建模时直接做直角槽,实际生产中会出现热处理开裂、运行中断裂的问题。
