适配5英寸三爪卡盘的磁性挡料结构

在小型零件铣削、多面加工的场景里，常遇到棒料、小块坯料装夹在卡盘上需要轴向定位的需求，尤其是把车床三爪卡盘装在铣床工作台或者第四轴转台上做分度加工时，普通的卡盘没有自带的轴向挡料结构，每次装夹都要反复测量工件伸出长度，效率低还容易出现装夹长度不一致的问题，直接影响批量加工的尺寸一致性。这款磁性卡盘挡块就是针对这类场景设计的辅助定位结构，不需要对原有卡盘做任何改装，靠内置的固定磁铁吸附在卡盘端面，就能快速形成稳定的轴向定位基准。

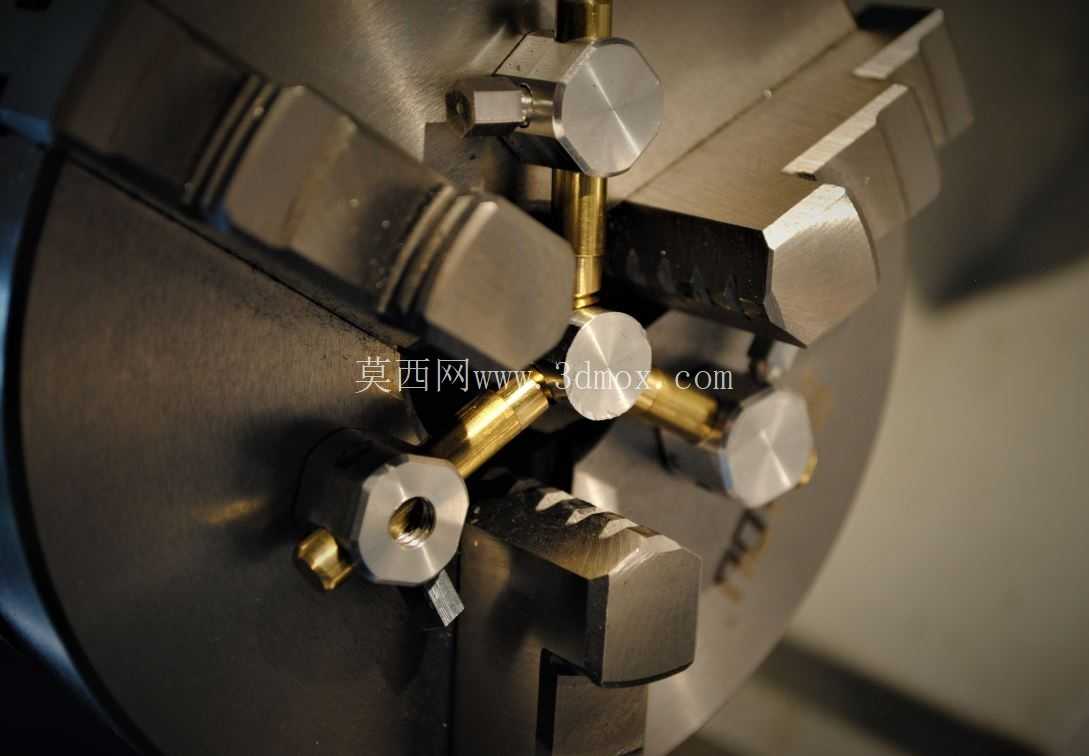

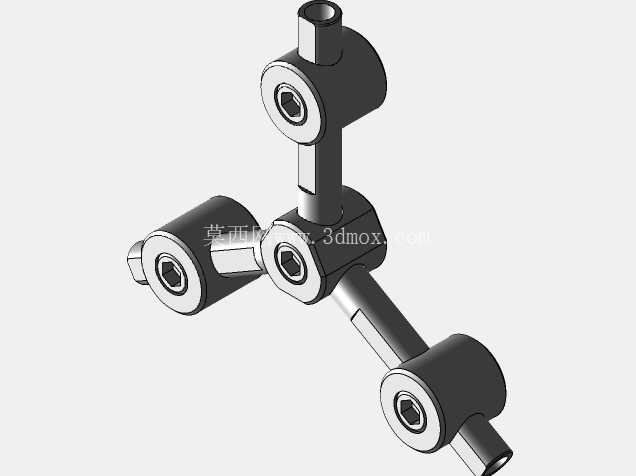

从结构设计来看，整套挡块采用三爪均布的布局，刚好匹配标准三爪卡盘的三个卡爪间隙位置，不会干涉卡爪的正常开合动作。每个挡块单元都做了可调式设计，带锁紧结构的调节杆可以根据不同的工件装夹长度，灵活调整定位端面的伸出距离，调整到位后拧紧端部的锁紧螺母，就能把定位位置完全锁死，避免加工过程中受切削力影响出现移位。定位接触端面做了平整的淬硬处理，长期和工件端面接触也不会出现磕碰凹陷，能长期保持定位精度。

安装适配边界上，这款挡块专门针对5英寸规格的标准三爪卡盘做了尺寸匹配，三个挡块的安装位置刚好落在卡盘端面的环形平面区域，磁铁的吸附力经过匹配设计，既能保证装拆的时候可以快速移位调整，又能在常规铣削、轻载钻削的切削力作用下保持位置稳定，不会因为切削振动出现偏移。需要注意的是，这套挡块的设计定位是铣床、第四轴分度装夹的辅助定位，没有做动平衡校正，不适合装在高速旋转的车床主轴上使用，高速旋转状态下磁铁吸附力不足以克服离心力，会存在安全隐患，也会因为动平衡不足引起主轴振动，影响加工精度和设备寿命。

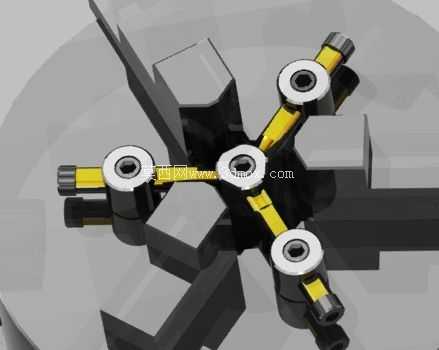

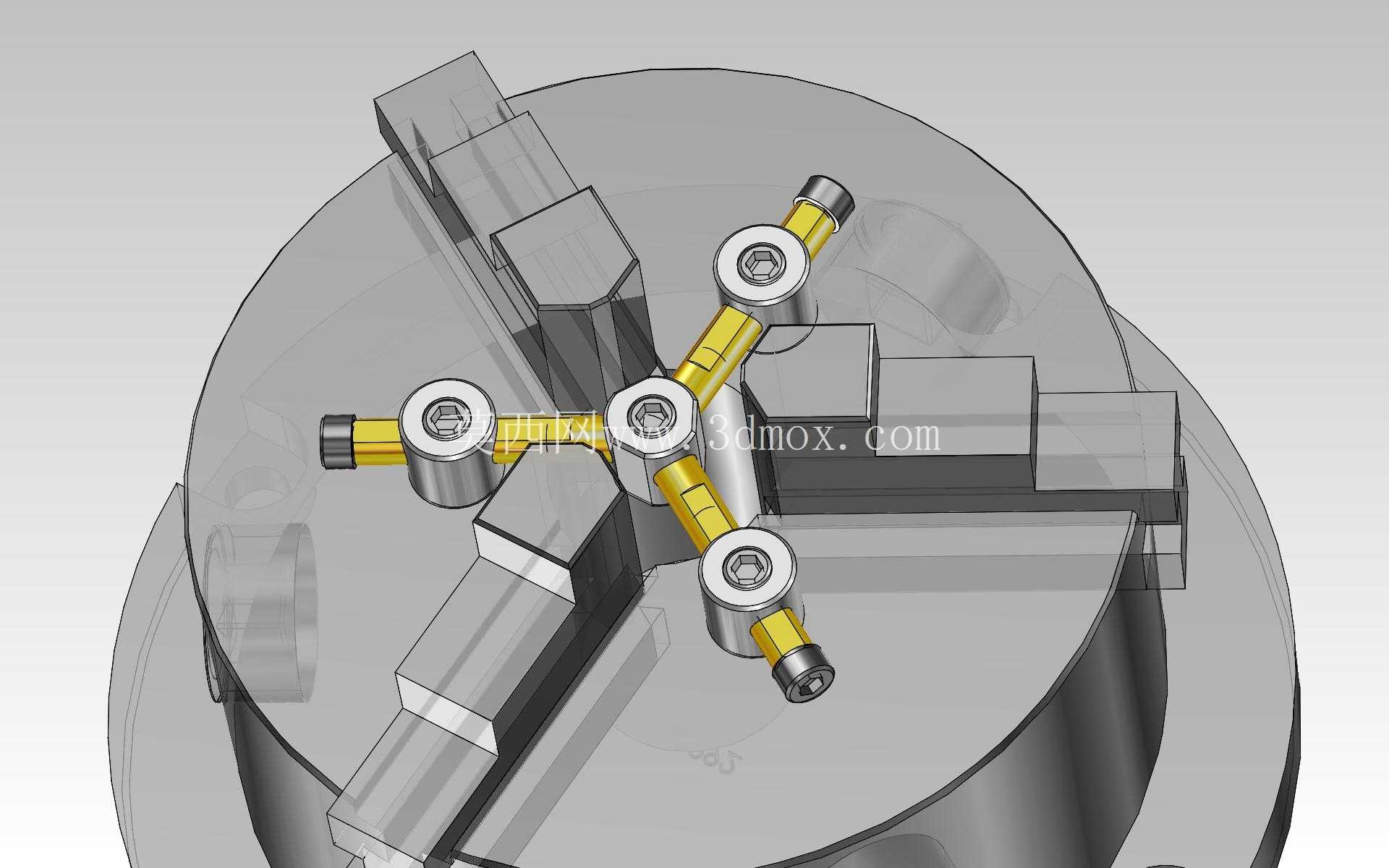

实际使用过程中，不需要额外的安装紧固件，把三个挡块分别对准卡盘三个卡爪之间的间隙位置，靠磁吸力贴在卡盘端面上，根据待加工工件需要的伸出长度调整每个挡块的定位杆位置，保证三个定位点处于同一个垂直于卡盘轴线的平面上，就可以完成装夹准备。装夹工件的时候，只需要把工件端面推到三个挡块的定位端面上，再拧紧卡爪就能保证每个工件的伸出长度一致，不需要每次都用深度尺反复测量，能大幅减少批量加工时的装夹辅助时间。如果遇到不同长度的工件加工需求，只需要松开锁紧螺母，调整定位杆的伸出长度再重新锁紧，不需要整体拆卸挡块，调整过程非常便捷。

结构细节上，调节杆采用了耐磨的金属材质，和锁紧螺母的配合间隙做了严格控制，调整的时候不会出现松旷晃动，保证定位精度的重复性。磁铁部分做了内嵌式设计，不会直接和卡盘端面、工件发生硬接触，避免磁铁被磕碰碎裂，也能防止铁屑吸附在磁铁表面影响贴合精度，每次使用完只需要擦拭掉表面的切削液和铁屑，就可以长期重复使用。三个挡块的重量做了均等分配，在低速转动的第四轴上使用时，不会带来过大的偏载，能保证转台转动的平稳性。
