120瓦电机驱动自制台式钻床结构

这款小型台式钻床采用120瓦电机作为动力源，整体采用立式悬臂布局，底座为整块平板式结构，可直接通过螺栓固定在木质或金属工作台面上，安装时需保证底座平面与工作台面的平行度误差控制在0.1mm以内，避免钻孔时出现孔位偏斜、钻头崩损的问题。从实际应用场景来看，这类小型自制钻床主要面向小型维修工坊、个人模型制作、五金小件加工场景，可完成厚度10mm以内铝板、3mm以内普通钢板、各类塑料及木质工件的钻孔、扩孔作业，进给方式采用手动杠杆压合结构，操作时可通过杠杆的力臂放大效应，精准控制钻头的进给量，尤其适合对0.5-6mm直径的小孔进行精加工，相比大型工业钻床，这类小型设备占用空间不足0.3平方米，可放置在普通家用工作台、学校实训操作台面上使用，无需复杂的地基固定，接通普通民用220V电源即可启动作业。

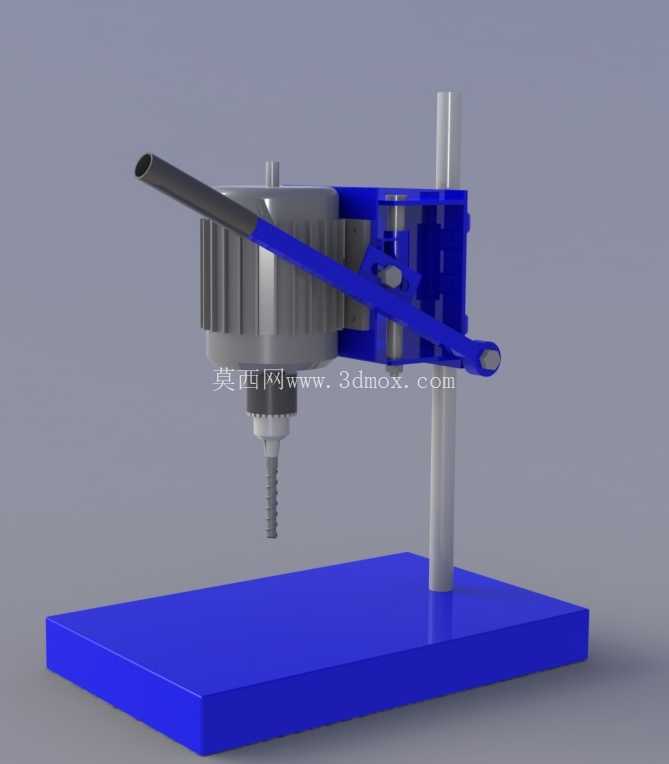

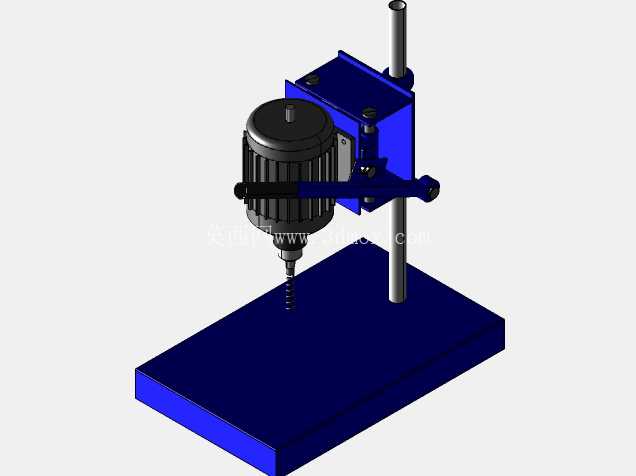

从结构设计思路来看，整套设备的动力单元采用侧装式布局，电机通过连接套直接与钻夹头主轴相连，省去了皮带传动、齿轮减速的复杂结构，既降低了自制加工的难度，也减少了传动环节的动力损耗，120瓦的电机输出功率刚好匹配小型钻头的切削负载，不会出现功率不足卡钻，或是功率过大导致钻头过载断裂的问题。立柱采用单根圆柱形光轴结构，主轴滑套可沿立柱上下调整高度，调整时通过侧面的锁紧手柄固定位置，可适配不同高度的工件装夹需求，滑套与立柱的配合间隙控制在0.02-0.05mm之间，既保证上下滑动的顺畅度，也能避免钻孔时主轴出现径向晃动。进给杠杆采用长力臂设计，操作端延伸至设备侧方，操作人员站在设备正前方即可单手完成进给操作，杠杆与主轴滑套之间采用铰接连接，压下杠杆时带动主轴垂直向下进给，松开后依靠内置的复位弹簧带动主轴自动回升到初始位置，无需手动抬升操作，可有效提升连续钻孔的作业效率。

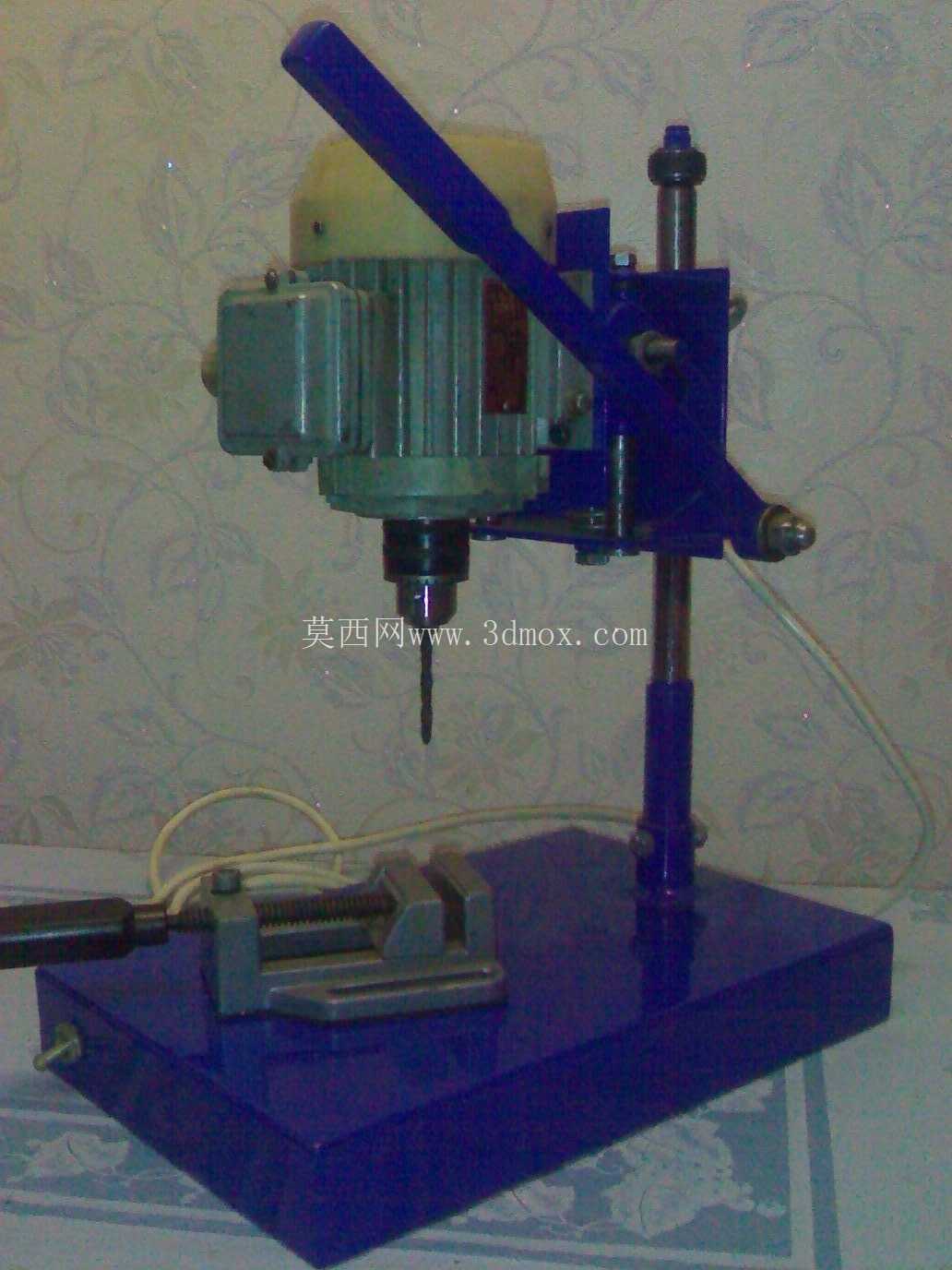

底座上配套安装了小型平口钳作为工件装夹部件，平口钳通过T型槽螺栓固定在底座平面上，可根据工件尺寸调整夹持位置，装夹时需保证工件待钻孔位置与钻头轴线完全重合，避免钻孔出现偏心。从安装边界尺寸来看，整套设备的底座长宽尺寸约为350mm*250mm，整体高度约为400mm，主轴最大行程约为50mm，可装夹的最大工件高度约为120mm，钻夹头可夹持的钻头直径范围为0.3-10mm，完全覆盖小型加工场景的常用钻孔规格。设备的电气控制部分采用简单的船型开关控制，开关安装在电机侧方便于操作的位置，电路中串联了过载保护元件，当钻头卡滞导致电机电流超过额定值时会自动切断电源，避免电机烧毁。

在实际使用过程中，这类自制钻床的主轴跳动量可控制在0.03mm以内，能够满足普通五金件、模型零件的钻孔精度要求，相比市售的小型台钻，自制结构可根据实际使用需求调整各部件的尺寸参数，比如更换更长的立柱提升工件装夹高度，或是更换更高功率的电机适配更大直径的钻孔需求。结构设计时充分考虑了日常维护的便捷性，主轴滑套、立柱配合面都预留了注油孔，可定期加注润滑脂降低滑动磨损，电机采用标准安装尺寸，出现故障时可直接替换同规格标准电机，无需对整体结构进行改动。设备的所有结构件除了标准件之外，其余支撑、连接部件都可通过普通的铣削、钻削加工完成，不需要复杂的加工设备，非常适合小型工坊自行制作搭建，在维修、小件加工场景下能够替代大型设备完成多数常规钻孔作业，有效降低小型加工作业的设备投入成本。
