双轴剪切式塑料撕碎处理设备结构设计

在固废资源化处理、塑料回收加工的生产场景中，这类双轴剪切式撕碎设备是前端预处理环节的核心作业单元，主要针对各类硬质、软质废弃塑料件，比如注塑浇口料、废弃塑料管材、塑料包装壳体、废旧家电塑料外壳等物料完成粗碎作业，将大尺寸不规则塑料料块剪切为粒径均匀的小块料，为后续的清洗、造粒、改性再加工工序提供符合进料尺寸要求的原料，避免大尺寸物料直接进入细碎设备造成卡料、过载损坏的问题。

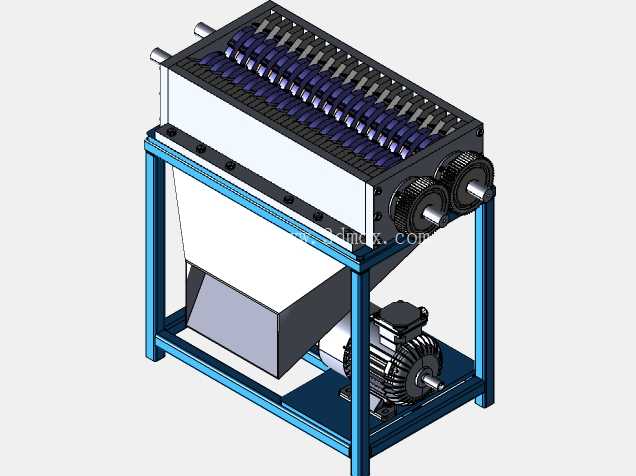

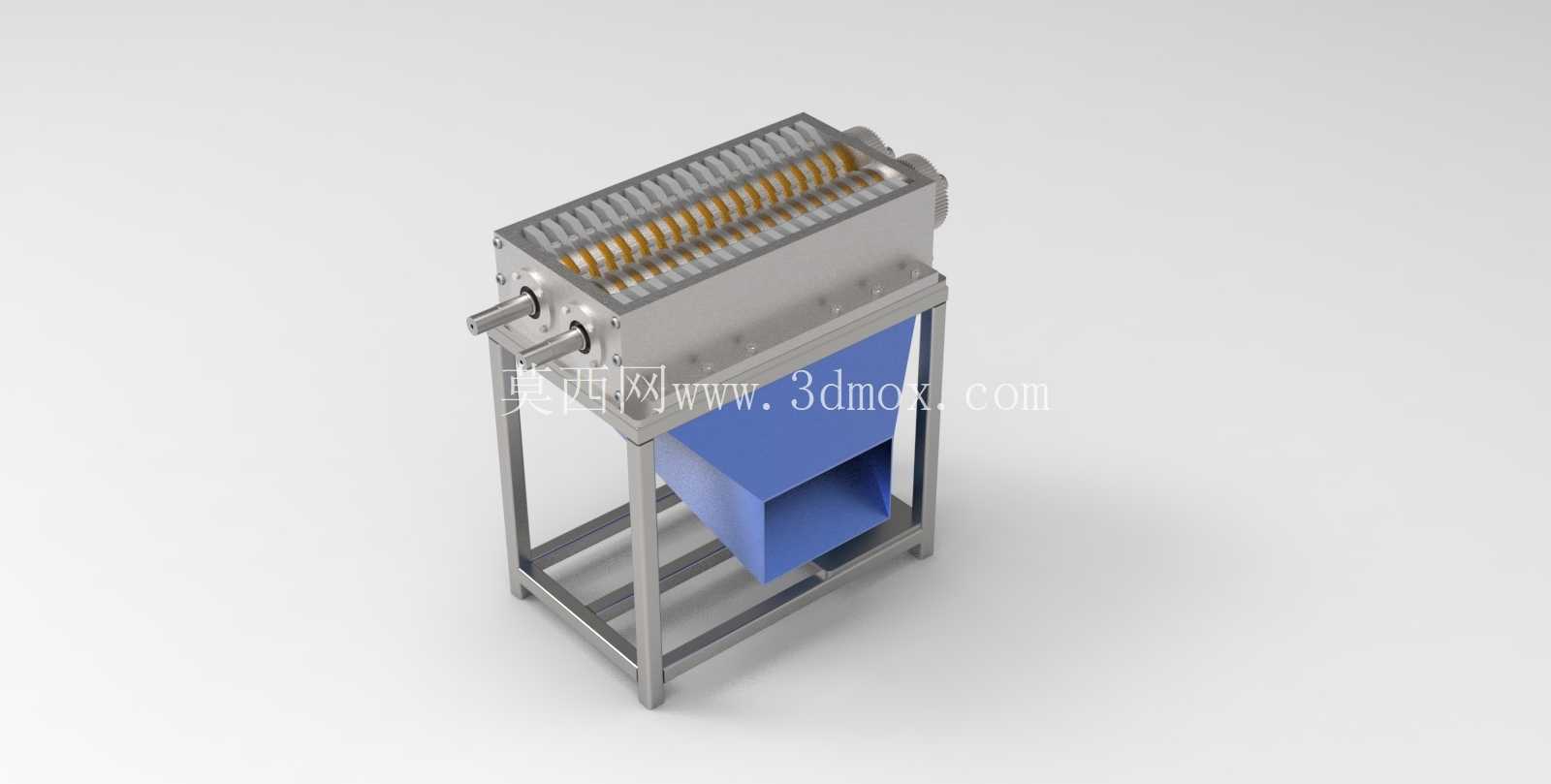

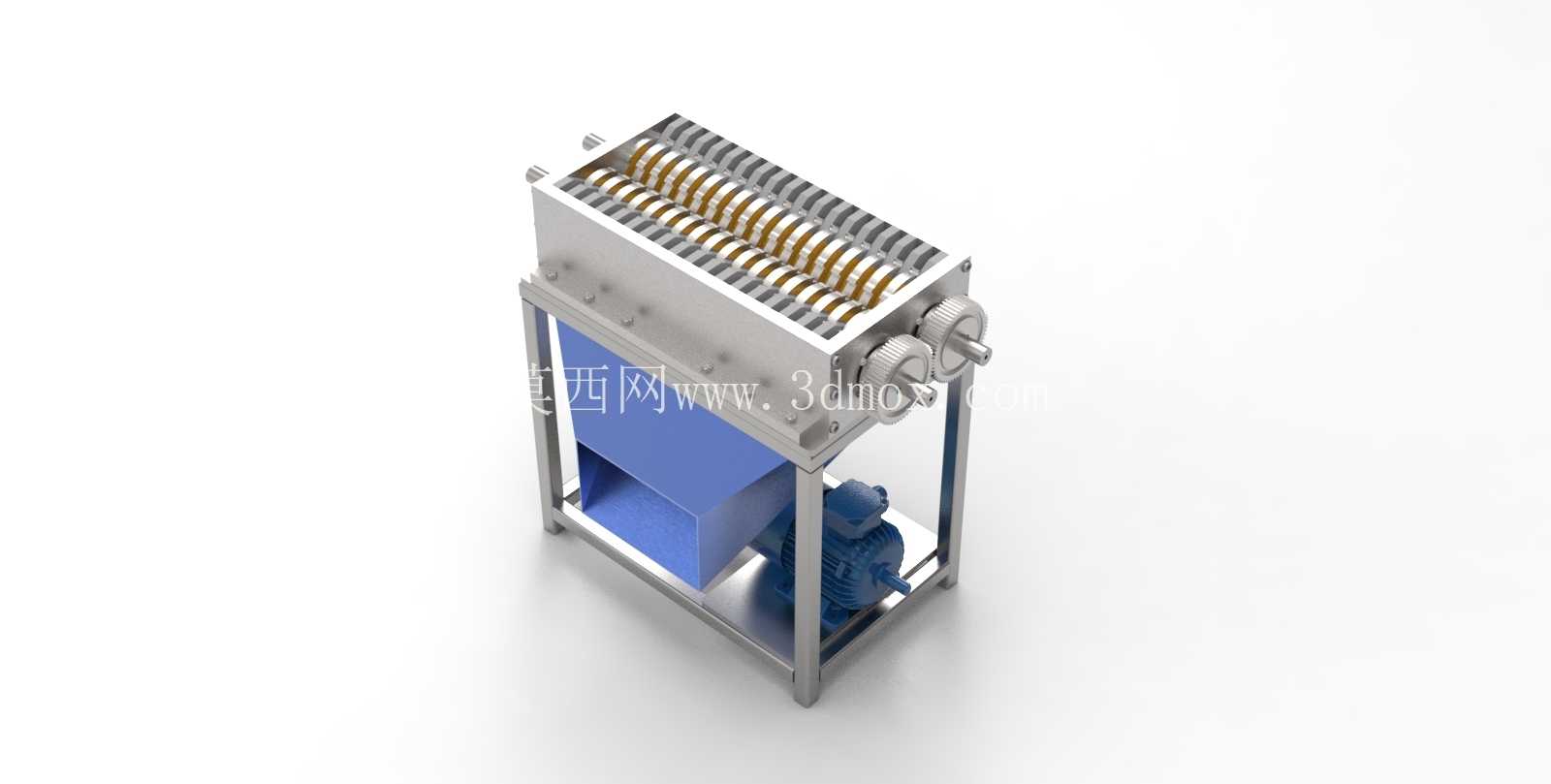

从整机结构设计逻辑来看，该设备采用卧式双轴平行排布的结构形式，两根撕碎轴上交错排布带钩齿的撕碎刀片，刀片之间保持精准的啮合间隙，作业时两根轴在驱动单元带动下做相向差速转动，钩齿对进入刀腔的物料形成撕扯、剪切、挤压的复合作用力，相比单轴撕碎设备，对韧性较强的塑料物料适配性更好，不容易出现物料缠绕刀轴的问题。设备上部为敞开式进料腔，腔体内壁做了耐磨衬板的安装预留位，长期作业磨损后可单独更换衬板，无需整体更换腔体结构，降低后期维护成本。

设备下部采用方管焊接成型的框架式机架，四根支撑腿做了地脚安装孔的预留设计，安装时可通过膨胀螺栓与混凝土地面做刚性固定，抵消刀轴剪切作业时产生的交变冲击载荷，避免设备运行过程中出现移位、异常振动的问题。机架中部预留了驱动电机与减速机构的安装空间，驱动单元布置在刀轴侧下方，通过联轴器与刀轴直连，相比皮带传动的结构，传动效率更高，大扭矩输出时不存在打滑丢转的问题，同时传动结构的防护外壳做了全包覆设计，避免作业过程中碎料飞溅进入传动部件造成磨损。刀腔下部设置倾斜导料板，剪切完成的物料可顺着导料板滑落到下方的出料输送设备上，导料板的倾斜角度做了优化设计，不会出现积料堵料的问题。

从安装边界尺寸来看，该设备整体占地尺寸适配中小型塑料回收加工车间的布局需求，进料口高度匹配常规人工上料或者皮带机自动上料的作业高度，无需额外搭建过高的上料平台。刀轴的刀片采用模块化安装设计，单个刀片磨损后可单独拆卸更换，无需整根刀轴返厂修复，日常维护时仅需打开刀腔侧部的检修盖板即可完成刀片间隙调整、磨损检查的操作，大幅缩短设备停机维护的时间。设备的轴承座采用外置式安装设计，轴承座与刀腔之间设置了密封挡料结构，避免碎料、粉尘进入轴承内部造成轴承过早磨损，轴承座预留了润滑脂加注口，日常保养时可在不停机的状态下完成润滑作业。

在功能适配性上，该设备的刀轴转速设置在低转速区间，作业过程中噪音低、粉尘产生量小，符合车间环保作业的要求，差速转动的刀轴对混杂在塑料物料中的少量轻薄金属杂质也有一定的耐受能力，不会因为少量硬质杂质进入就出现刀片崩裂的问题。整机的结构受力做了有限元校核，机架的焊接位置、刀轴的受力截面都做了加强处理，长期满负荷作业时不会出现结构变形、刀轴弯曲的问题。设备的驱动电机安装位置做了可调节的腰型孔设计，安装时可根据传动件的磨损情况调整电机位置，保证传动部件的啮合精度，延长传动件的使用寿命。
