手动杠杆式冲压冲孔工装结构设计

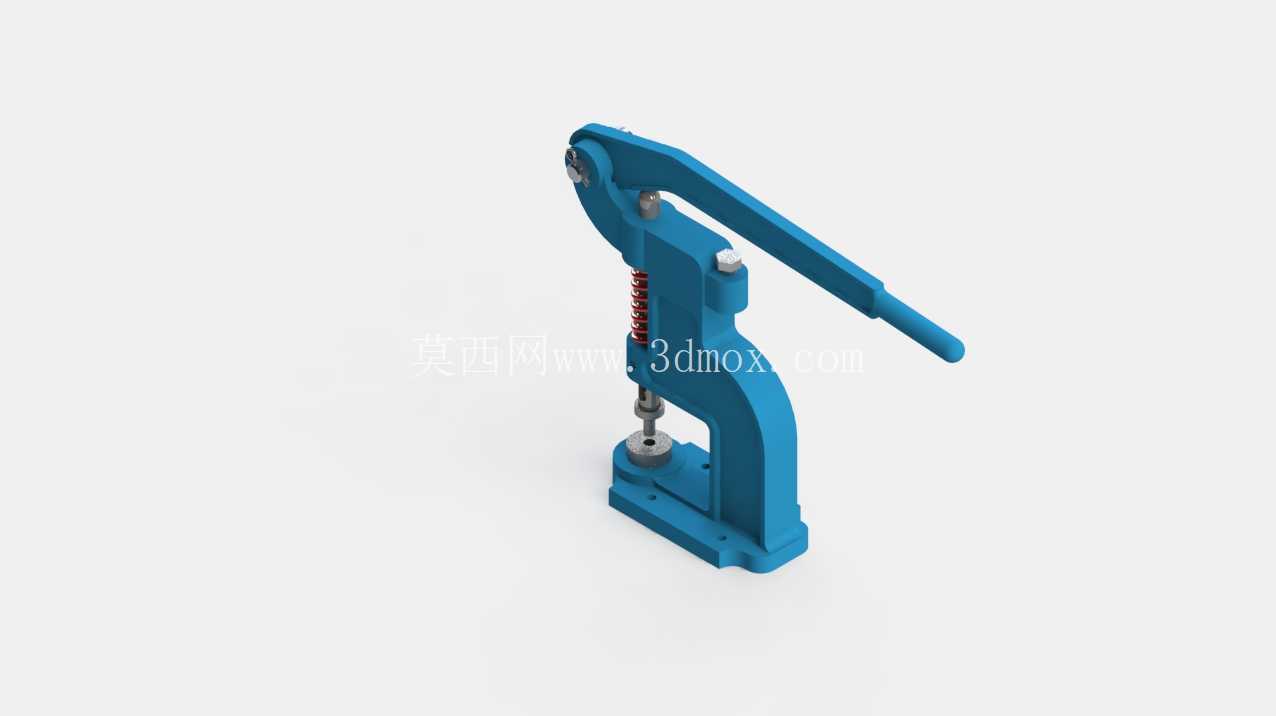

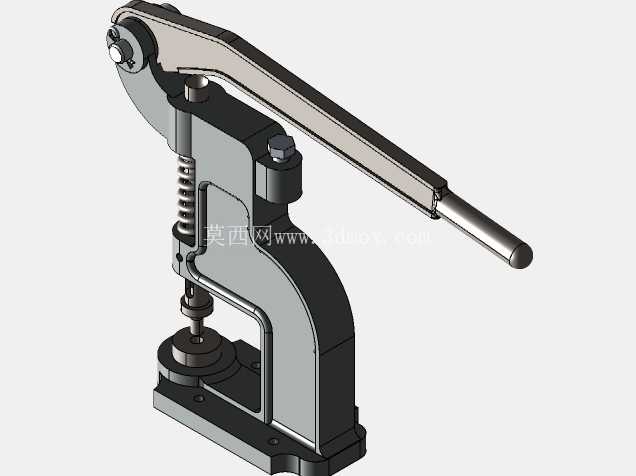

　　这款手动杠杆式压装冲孔设备，多应用于小批量五金加工、电子元器件引脚压接、皮具布料冲孔、小型塑胶件铆合场景，在小型维修工坊、教学实训车间、样品打样工位的出镜率极高，不需要外接气源电源，单人即可操作，对场地配套要求极低，适合零散小工序的加工需求。从结构布局来看，整机采用C型开式机身设计，开口空间预留充足，操作时工件取放没有结构干涉，机身底部预留四个沉头安装孔，可直接通过螺栓固定在木质或钢制工作台面，安装时需保证工作台面平面度公差不超过0.1mm/m，避免机身固定后出现形变导致压头垂直度偏差。

　　驱动部分采用二级杠杆增力结构，长手柄的力臂比例经过匹配计算，操作人员施加15kg左右的手部握力时，压头端可输出近300kg的冲压力，足以覆盖0.5mm薄钢板冲孔、直径4mm以下铜铆钉压合、薄塑胶件冲切等常规小载荷加工需求，手柄末端套有防滑胶套，长时间操作也不易打滑。压头导向部分采用方形导柱配合复位弹簧结构，导柱与机身导向孔的配合间隙控制在0.02-0.04mm之间，保证压头上下运行时的垂直度，避免冲孔出现毛刺、铆合出现偏斜的问题，复位弹簧的刚度经过匹配，手柄松开后压头可自动回位到最高位置，不需要手动提拉，减少操作步骤。

　　工作台面与压头的同轴度经过校准，台面上预留通用T型槽或者螺纹孔，可根据加工需求更换不同规格的冲孔下模、铆合底座、压装治具，适配不同尺寸的工件加工，不需要额外改动机身结构。设计过程中优先考虑了操作安全性，压头运行区域没有突出的尖锐棱角，手柄的活动范围内没有结构干涉，操作时手部不会进入压合危险区，机身采用整体铸铁材质或者加厚钢板焊接结构，刚性充足，满载荷施压时机身形变量不超过0.05mm，不会出现机身抖动、压头偏移的问题。

　　从安装边界来看，整机放置时后方需要预留至少100mm的空间，避免手柄下压时碰到墙面或者其他设备，左右两侧预留50mm操作空间即可满足工件取放需求，整机高度控制在300mm左右，不会遮挡操作人员视线，加工时可以清晰观察到工件对位情况，降低对位偏差导致的废品率。这类手动压机相比气动、电动压力机，没有能耗、噪音极低，维护只需要定期在导柱、铰接转轴位置涂抹少量润滑脂即可，没有复杂的气动元件、电路结构，故障率极低，非常适合加工频次不高、压力需求不大的工序使用，在实训教学中也常被用来讲解杠杆增力原理、冲压设备基本结构，学员可以直观观察到压力传递、导向结构的运行逻辑。结构设计时铰接位置采用销轴配合耐磨铜套，长期使用磨损后只需要更换铜套即可，不需要更换整个机身部件，降低后期维护成本，复位弹簧采用两端并紧磨平的标准圆柱螺旋压缩弹簧，疲劳寿命长，损坏后可直接采购标准件替换，不需要定制加工。压头部分采用标准夹头结构，可快速更换冲头、压头、钢印等不同工作端头，切换工序只需要松开夹头螺丝更换端头即可，整个切换过程不超过两分钟，适配多品种小批量的柔性加工需求。
