木工手摇式手动钻孔机具结构设计

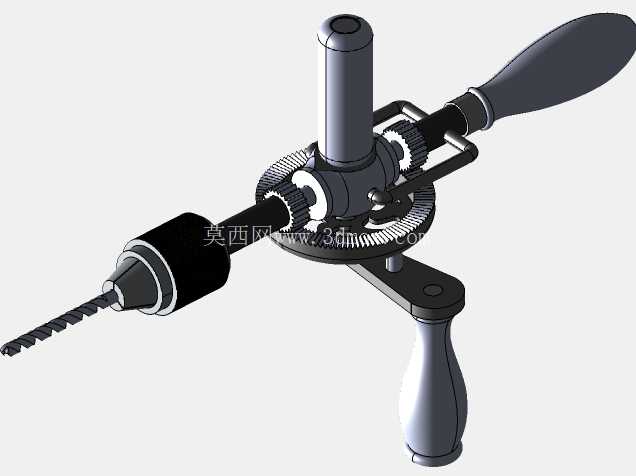

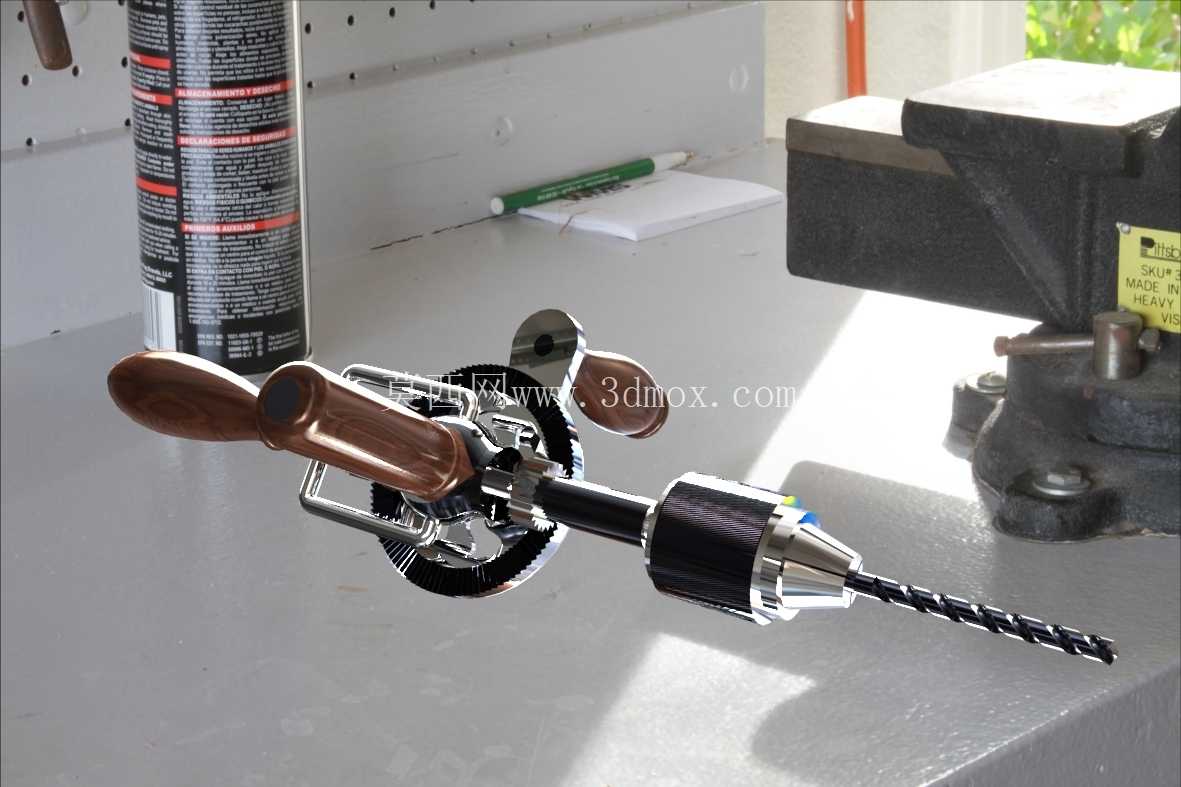

　　这款手动钻孔机具主要面向木工现场作业场景设计，区别于电动钻孔设备，无需外接电源即可完成木质构件的钻孔加工，适配无供电条件的户外木作、家装现场零散打孔、传统木工工坊精细加工作业需求，尤其适合对钻孔转速、进给量需要手动灵活控制的软木、硬木开孔工序，能避免电动钻机高速切削带来的木材劈裂、孔壁烧焦问题。从功能实现逻辑来看，整套机构采用锥齿轮换向传动结构，将侧方摇柄的圆周回转运动，通过一对啮合的锥齿轮转换为钻轴的垂直回转运动，传动比经过匹配调校，摇柄转动一圈时钻轴可获得适配木材切削的合理转速，既不会因转速过低导致钻削卡顿，也不会因转速过高造成进给失控。

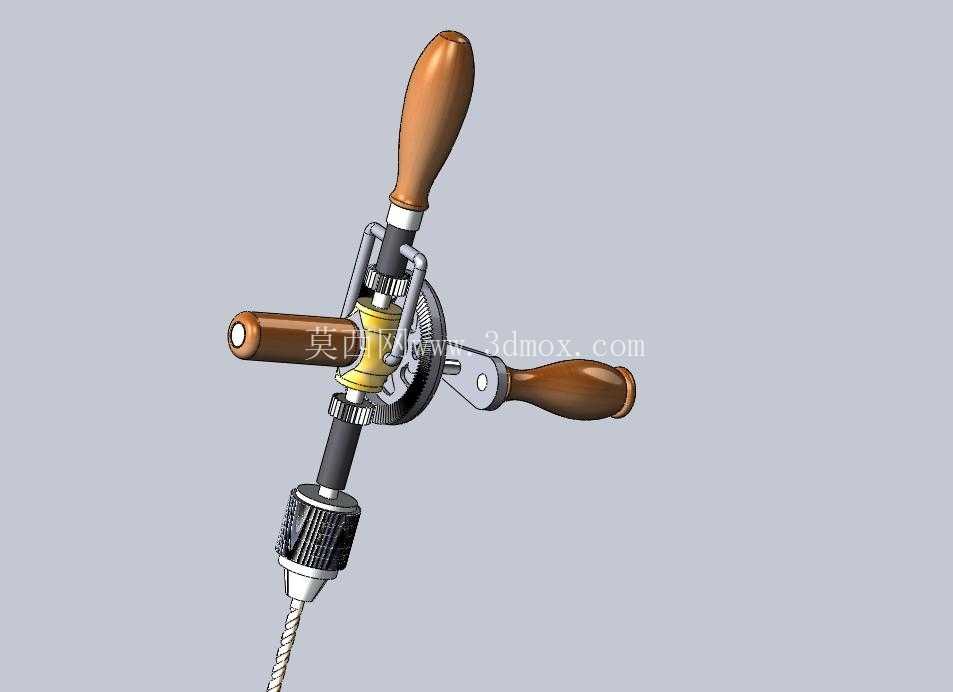

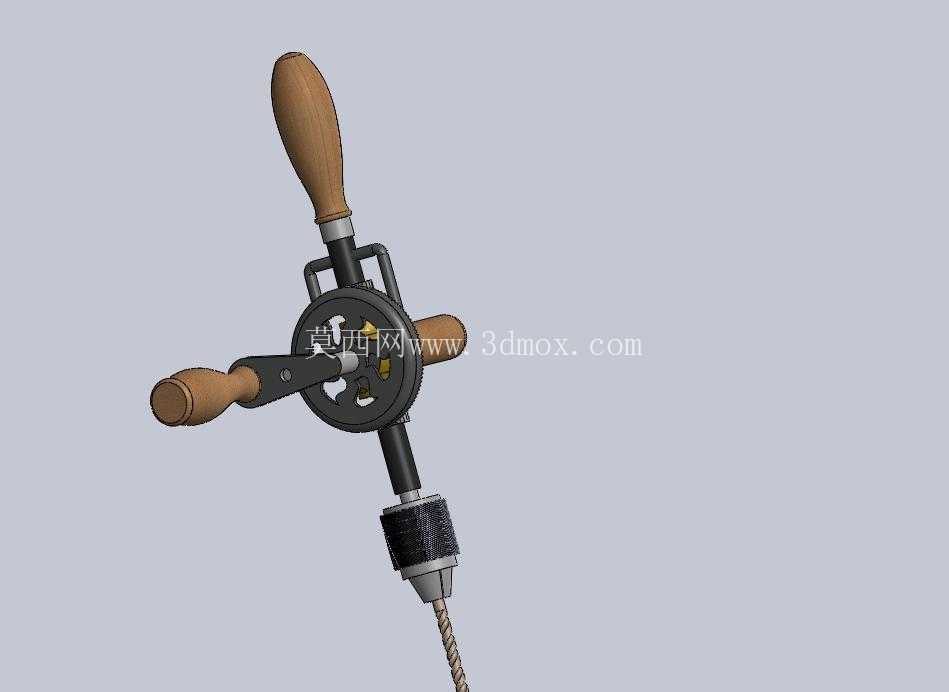

　　握持结构做了分区设计，顶部设置实木握持手柄，作业时操作人员可单手按压顶部手柄施加轴向进给力，侧方摇柄配套木质握套，转动摇柄时手掌贴合度高，长时间作业不易磨手，摇柄回转半径经过人体工程学核算，转动时手腕无需过度弯折，符合手动操作的施力习惯。钻轴部分采用导向套做径向限位，保证钻轴回转时的同轴度，避免钻孔过程中出现偏摆，保障钻孔的位置精度与孔壁圆度，钻轴下端采用通用钻夹头结构，可适配不同直径的木工钻头，满足不同孔径的加工需求，钻夹头与钻轴的连接采用标准锥面配合，拆装钻头便捷，锁紧后无打滑松脱风险。

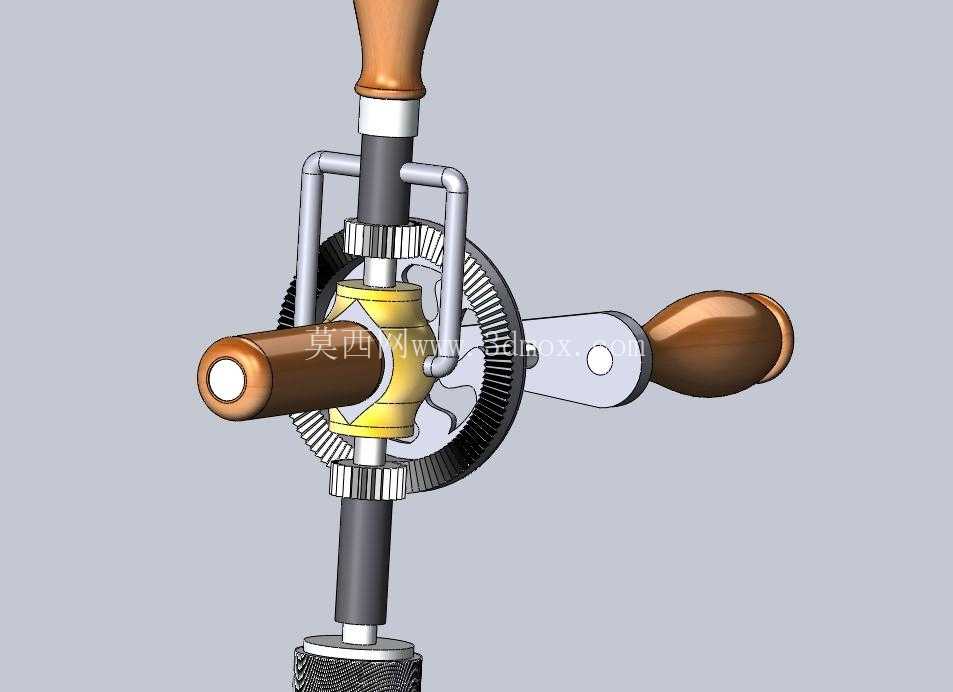

　　整套机构的传动齿轮采用金属材质加工，齿形经过渐开线修形，啮合间隙控制在合理范围，转动时无明显卡滞与旷量，齿轮外侧设置金属防护架，既可以避免作业时衣物、杂物卷入传动齿轮，也能作为辅助握持结构，在需要精准定位钻孔时，操作人员可另一只手扶住防护架稳定机具姿态。从安装边界与尺寸适配来看，整套机具整体长度控制在单手握持可覆盖的范围，摇柄展开后的最大回转直径不会与作业面周边构件产生干涉，在狭窄的木工作业空间内也能灵活操作，顶部按压手柄的直径适配手掌掌心按压的受力面积，施加进给力时压强均匀，不会出现局部硌手的问题。

　　设计过程中重点考量了手动作业的力传递效率，所有传动回转部位都预留了润滑间隙，可定期加注润滑脂降低转动阻力，减少操作时的体力消耗，各连接部位的紧固件都做了防松设计，长期反复使用后不会出现结构松垮、传动错位的问题。不同于电动钻孔设备的定速输出，这款手动钻孔机具的进给压力、转动速度完全由操作人员手动控制，在加工薄木片、榫卯定位孔等对钻孔深度、精度要求较高的工序时，可通过手感实时调整钻削力度，避免钻穿工件或者钻孔过深的问题，尤其适合传统木作工艺中的精细加工环节，也可作为电动设备故障时的备用钻孔工具，适配多场景下的木工钻孔需求。结构上没有复杂的电子元件，整体可靠性高，日常维护仅需定期清洁传动部位木屑、加注润滑脂即可，使用寿命长，适合作业环境复杂、维护条件有限的木工作业场景。
