Multifix快换车床刀架结构设计

在普通车床的日常加工作业中，刀具换装的效率与重复定位精度，一直是影响小批量多工序零件加工节拍的核心因素之一，这套快换刀架的结构设计，正是围绕中小规格卧式车床的刀具快装需求展开。从实际应用场景来看，这类刀架多用于仪表车床、中小型普通卧式车床的刀位拓展场景，适配单件小批量生产、维修车间零件修配、教学实训车床改造等场景，能够替代传统的四工位方刀架，减少换装刀具时的对刀时间，降低反复装夹带来的定位误差。

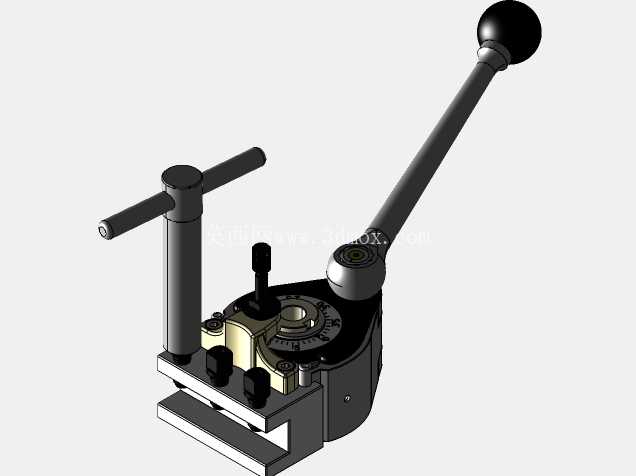

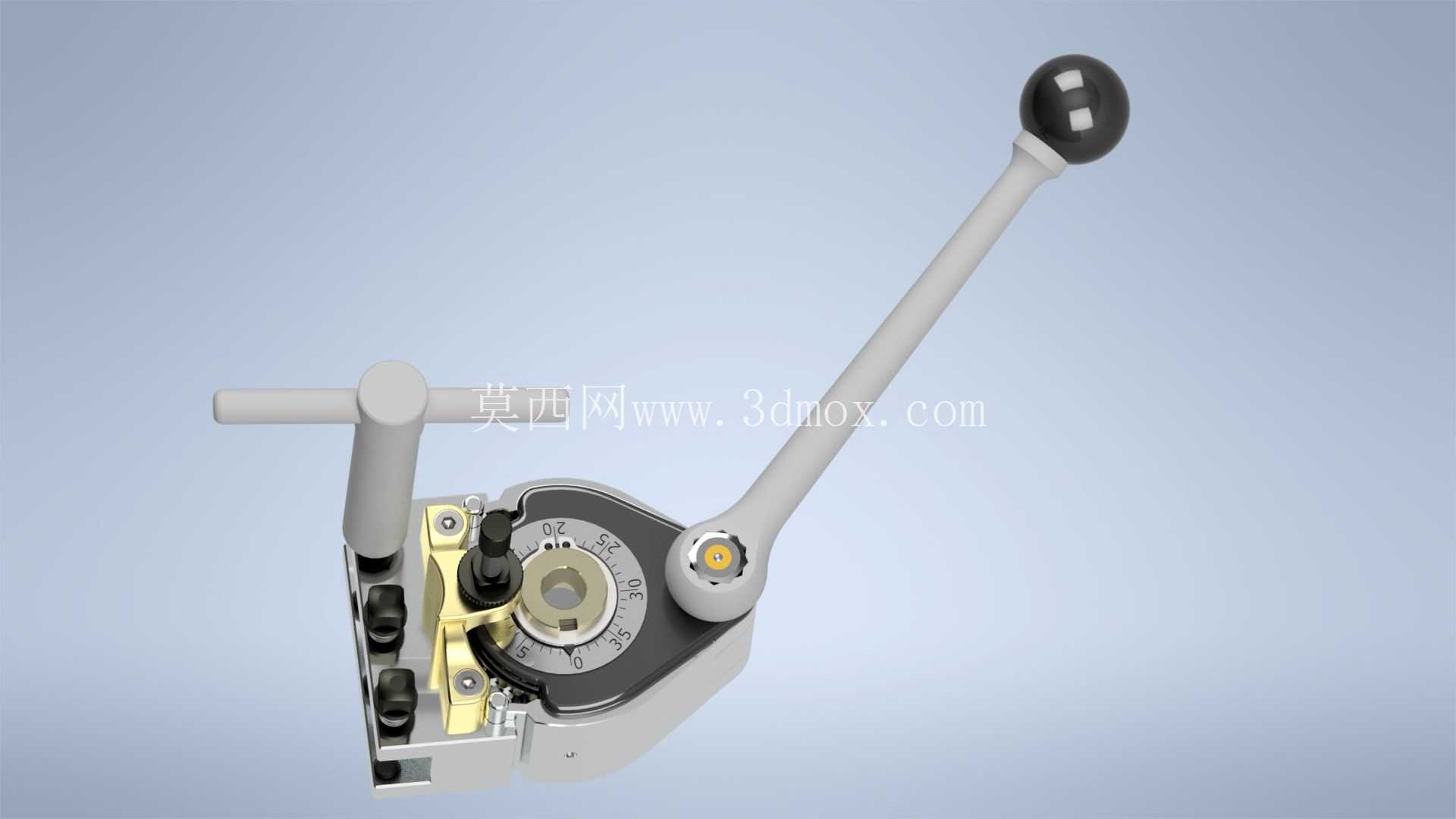

从功能特性上看，这套刀架采用了楔形压紧的锁紧逻辑，操作端搭配的球头手柄可通过偏心结构实现刀夹的快速锁紧与释放，扳动手柄即可完成刀夹的解锁，更换对应刀具的刀夹后重新扳下手柄，即可依靠内部的斜面增力结构将刀夹牢牢压合在刀架本体的定位基准面上，重复定位精度可控制在0.02mm以内，能够满足普通车削加工的精度要求。刀架本体上设置的多组定位槽，可适配不同规格的快换刀夹，除了常规的外圆车刀、端面车刀装夹位，还可拓展安装镗刀、螺纹车刀、切断刀等不同类型的刀具，无需在换装时重新调整刀具伸出长度与中心高，大幅缩短工序切换的辅助时间。

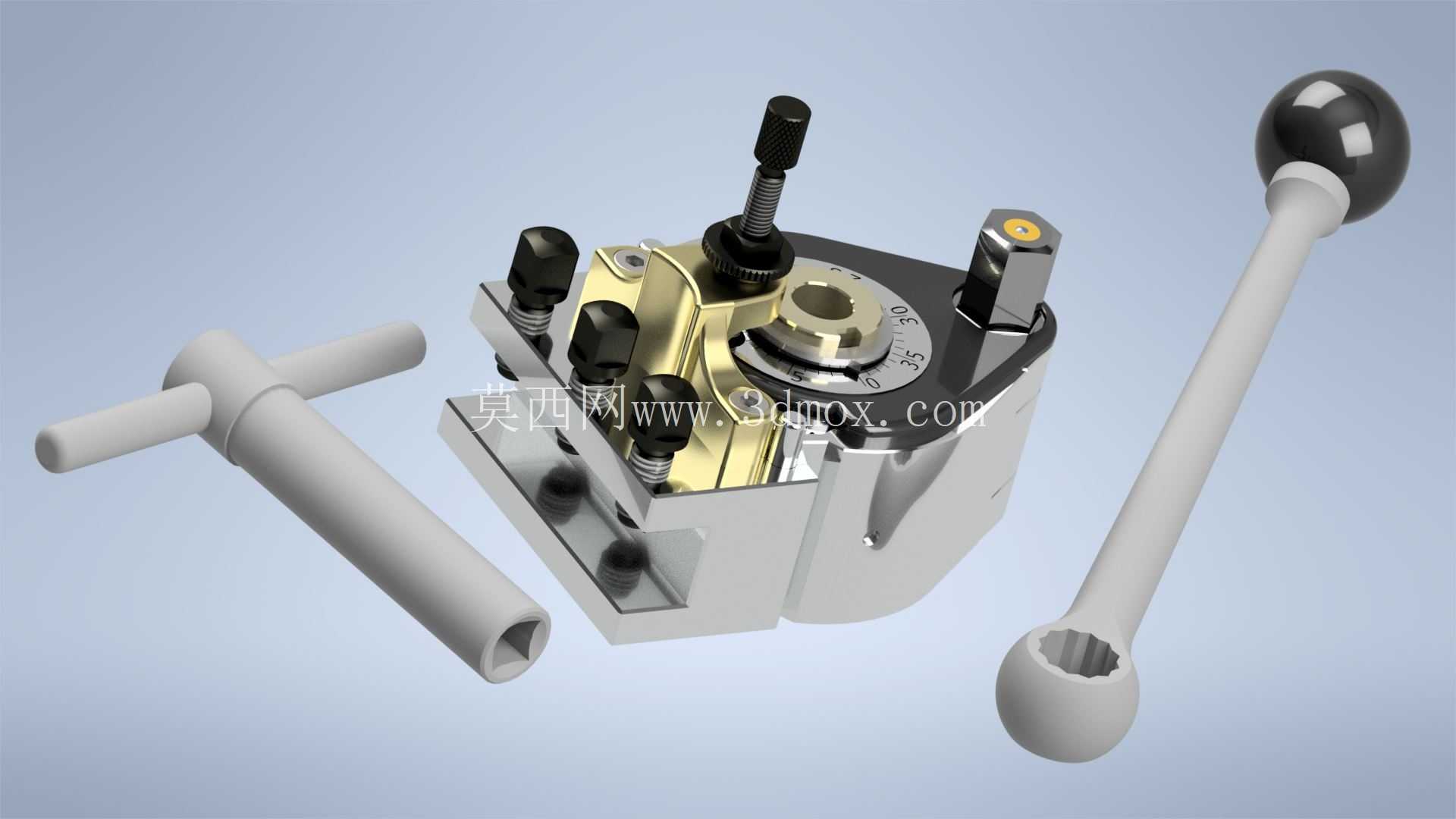

设计思路上，这套刀架的本体采用了分体式组合结构，底部的安装基座可根据不同车床的中拖板安装螺孔位置调整安装尺寸，适配市面上多数中小型车床的刀架安装界面，无需对原有车床拖板进行二次加工即可完成换装。内部的锁紧机构采用了硬质合金镶件作为锁紧受力面，避免长期反复锁紧带来的本体磨损，延长刀架的整体使用寿命；定位基准面经过磨削加工，保证各刀夹安装后的位置一致性，刀夹上的刀具压紧螺钉采用内六角结构，配合随刀架配备的T型扳手，可在狭小的刀架空间内完成刀具的紧固操作，操作时不会与车床卡盘、尾座等部件产生干涉。

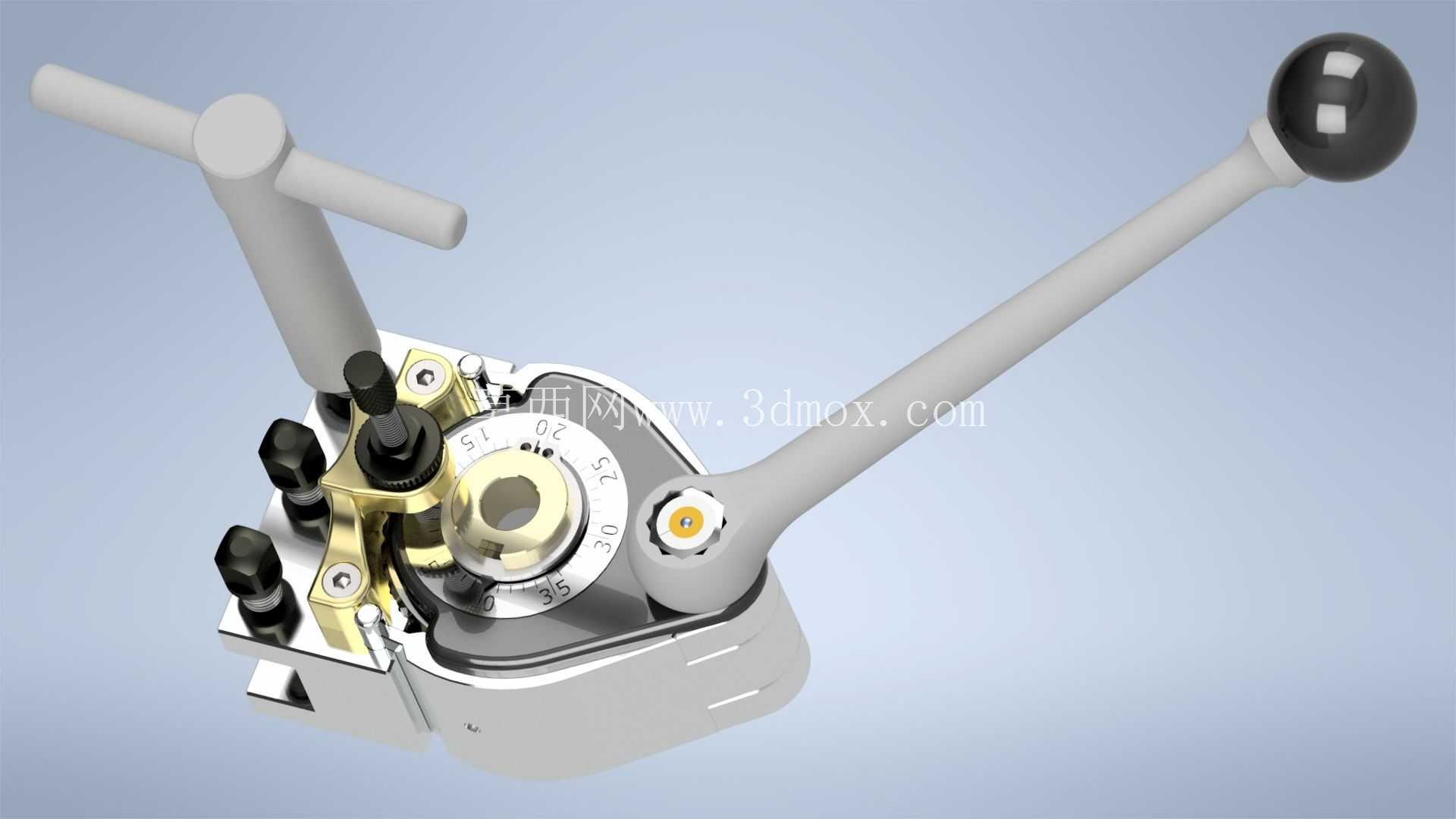

从外形尺寸与安装边界来看，这套刀架的本体回转半径控制在120mm以内，安装后不会超出普通中小型车床中拖板的最大回转范围，不会影响车床的最大加工直径；刀架总高度控制在85mm左右，安装后刀具中心高可适配主轴中心高100-135mm的常规车床，若中心高存在微小偏差，可通过刀架底部的调整垫片进行微调，保证刀具刀尖与主轴中心等高。刀架的操作手柄长度经过优化，扳动时的操作力控制在150N以内，操作人员无需借助加力杆即可完成锁紧操作，同时手柄的摆动角度控制在60度范围内，操作时不会与车床的溜板箱、进给手轮等部件发生碰撞。

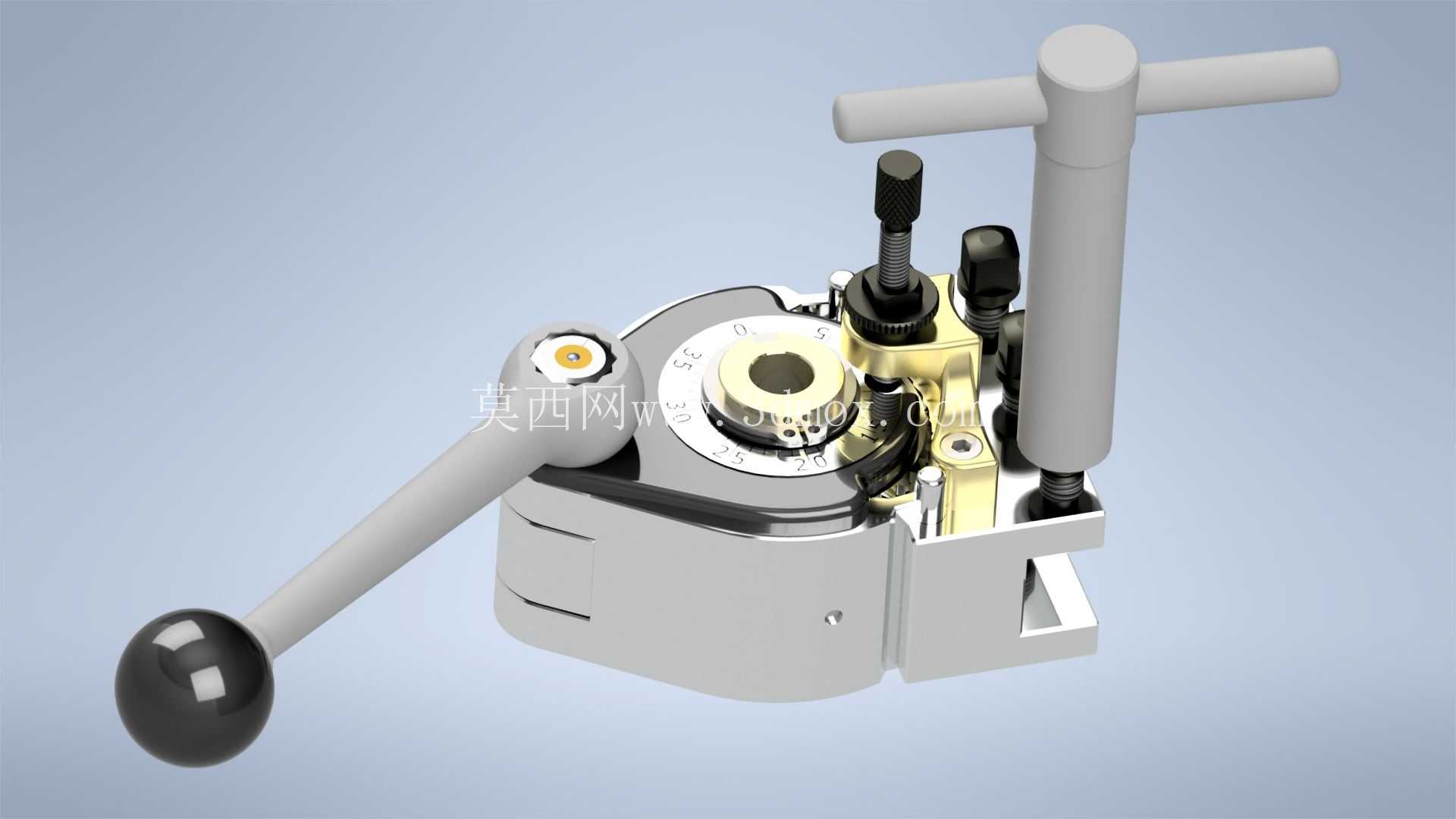

在细节结构设计上，刀架本体上设置了角度刻度标识，可配合可偏转刀夹实现锥面车削时的角度快速调整，无需借助百分表反复找正刀架角度；刀夹的压紧面设置了防滑齿纹，可避免车削过程中刀具受切削力影响发生位移，提升重切削时的装夹刚性。配套的T型扳手采用中空结构，可适配刀夹上不同长度的压紧螺钉，同时扳手的握持部位做了滚花处理，操作时不易打滑。整套结构没有采用复杂的液压、气动辅助锁紧元件，纯机械结构的设计可靠性更高，日常维护仅需定期在锁紧斜面、转轴部位加注润滑脂即可，无需复杂的保养流程，适合车间复杂工况下的长期使用。

相较于传统的螺栓压紧式快换刀架，这套结构的锁紧力分布更均匀，刀夹受力后不会出现翘起、偏移的问题，在进行大进给量的外圆粗车时，刀架的抗震性表现更优，可有效减少切削过程中的振纹，提升零件加工表面质量。同时刀架的所有外露零部件均做了发黑或镀铬处理，可抵御车间切削液、润滑油的腐蚀，长期使用不会出现锈蚀卡滞的问题。
