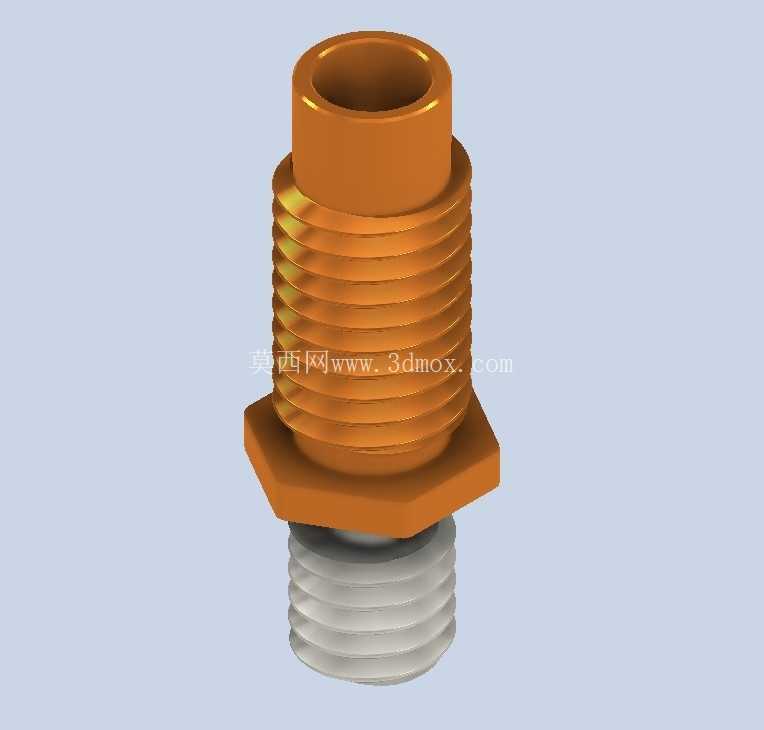

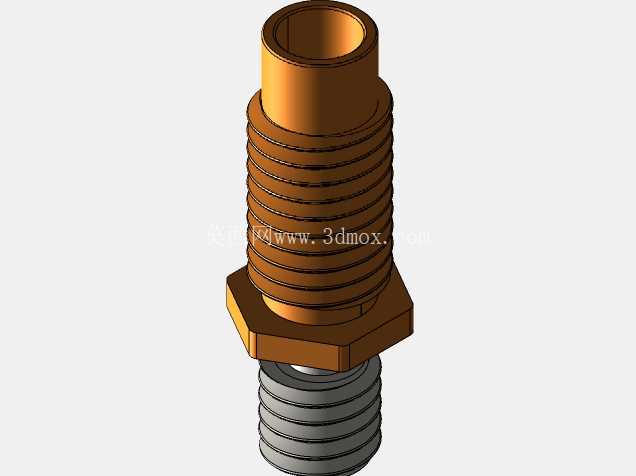

带推力六角结构双金属钛铜喉部连接件

　　在熔融挤出类设备的高温物料输送链路中，这类带推力六角结构的双金属钛铜喉部构件，是衔接进料端与塑化段的核心受力密封部件，日常多应用于桌面级熔融沉积成型设备、小型螺杆挤出试验装置的喉管段，承担着隔绝加热段热量向上传导、引导熔融态物料稳定进入流道、配合锁紧结构实现轴向定位的多重作用。从结构设计逻辑来看，构件采用双金属复合结构并非偶然，上端与高温熔融物料接触的区段选用钛合金材质，利用钛合金低热导率、耐高温腐蚀、与熔融工程塑料粘附性低的特性，减少加热块的热量向上端散热结构传递，避免进料段物料提前软化结块造成堵料；下端与散热结构衔接的螺纹段选用铜质材料，借助铜材优异的导热性能，将少量上传的热量快速导出至散热鳍片区域，维持进料段的温度梯度稳定。

　　中间设置的六角推力台是整个构件的安装受力基准，安装时无需夹持两端精密螺纹段，仅用开口扳手卡合六角面即可施加额定锁紧扭矩，既避免了螺纹装夹变形导致的配合间隙泄漏，六角台的下端面还可作为轴向定位面，与加热块安装面贴合后配合密封垫片实现端面密封，承受螺杆挤出时产生的轴向反推力，避免长期工作后构件出现轴向窜动。外形尺寸的设计完全匹配常规挤出模组的安装边界，上端外螺纹适配标准快插接头或PTFE进料管的锁紧规格，内壁光滑无台阶，减少物料输送过程的滞留死角；下端外螺纹适配常用加热块的安装螺孔，螺纹精度控制在6g级，保证旋合顺畅无卡滞，同时螺纹配合间隙控制在合理范围，减少高温下的物料渗漏风险。

　　六角台的对边尺寸按照标准扳手规格设计，厚度经过受力校核，在施加最大锁紧扭矩时不会出现六角棱边塌陷变形，同时六角台上下端面的平面度控制在0.02mm以内，保证与安装面贴合时的密封可靠性。实际装配过程中，需要注意钛铜结合段的同轴度公差，整个构件的内外圆同轴度控制在Φ0.03mm以内，避免安装后出现流道偏心，导致螺杆与内壁刮擦或者物料流动不均的问题。上端的钛合金段外壁做了细微的粗糙化处理，方便后续包裹隔热棉的时候增加附着力，减少隔热层滑脱的可能；下端铜质螺纹段预留了足够的旋合长度，保证与加热块连接后有足够的螺纹啮合牙数，承受高温下的热应力与挤出推力。

　　在实际工况中，这类构件长期工作在200-400℃的温度区间，双金属结合面采用了高温固相复合工艺，避免不同金属热膨胀系数差异导致的结合面开裂脱落，保证长期冷热循环下的结构稳定性。流道内壁做了抛光处理，表面粗糙度达到Ra0.8以下，减少熔融物料流动时的阻力，尤其是加工含增强纤维的工程塑料时，光滑内壁可以减少纤维挂附，降低积碳降解的概率。六角推力台的棱边做了小倒角处理，避免安装时划伤操作人员，同时去除加工毛刺，保证装配时端面能够完全贴合。不同于单金属喉管的设计，这种双金属结构平衡了隔热与导热的矛盾需求，既解决了全钛喉管散热不足导致的进料段堵料问题，也避免了全铜喉管导热过快导致的热量流失、加热段温度波动大的缺陷。在进行三维建模时，需要重点关注双金属结合面的位置设定，结合面位置需要避开加热块的最高温区域，减少热应力集中；螺纹段的退刀槽尺寸需要符合螺纹加工的工艺要求，避免出现螺纹收尾不完整导致的旋合不到位；六角台与上下螺纹段的过渡圆角需要合理设计，减少应力集中，避免长期受轴向力时出现过渡段断裂的问题。安装边界上，构件的总长度需要匹配散热块与加热块的安装间距，保证上端伸出散热块的长度能够适配进料接头的安装，下端伸入加热块的长度刚好到达流道对接位置，不会出现过长顶到喷嘴或者过短导致流道错位的问题。
