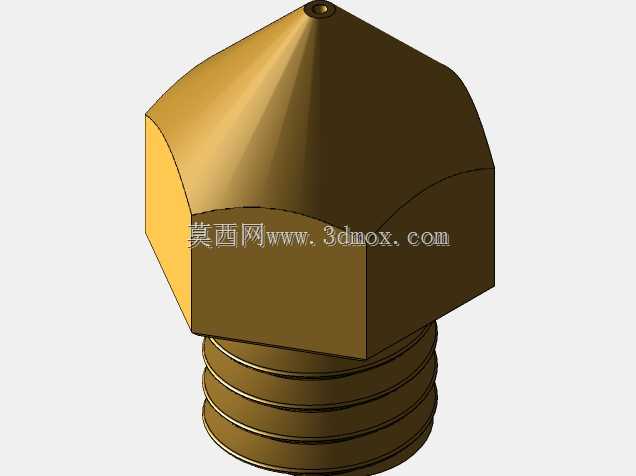

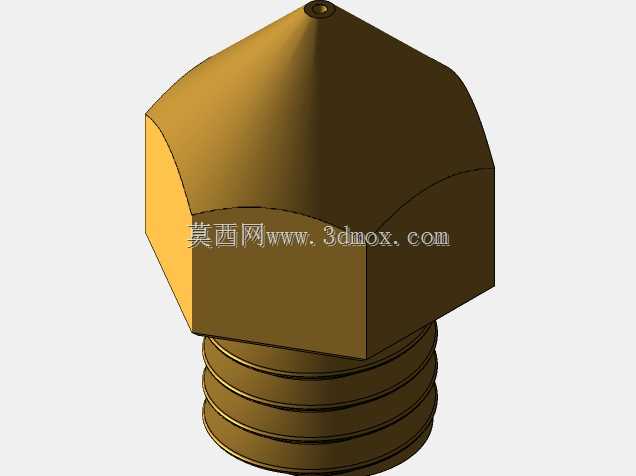

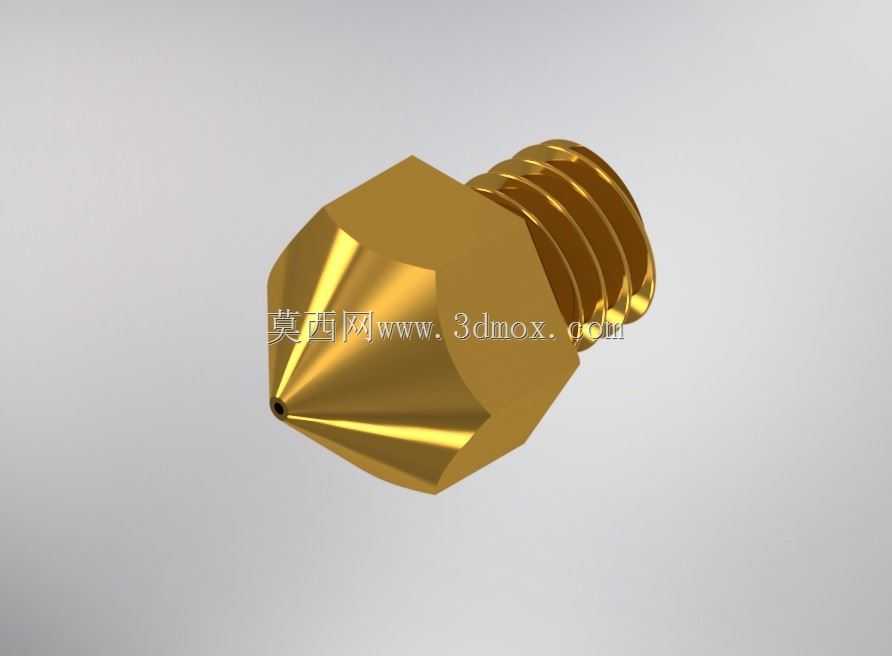

3D打印机用0.4mm口径MK8黄铜喷嘴结构

　　这款喷嘴是FDM熔融沉积型3D打印机挤出端的核心易耗配件，适配标准MK8挤出机构的安装接口，是桌面级FDM设备上应用覆盖率极高的末端出料零件。日常打印作业中，喷嘴承担着将加热块传导熔融的热塑性耗材，以恒定线径约束后精准挤出到打印平台的作用，0.4mm的出料口径是桌面级3D打印领域通用性最强的规格，兼顾了打印精度与出料效率，既能满足普通PLA、ABS耗材的常规打印需求，也能适配PETG、柔性TPU等耗材的挤出作业，打印层厚适配范围覆盖0.1mm到0.3mm区间，可支撑绝大多数民用、创客类、小批量打样场景的打印需求。

　　从结构设计逻辑来看，这款喷嘴采用外六角拧动结构，六角对边尺寸匹配标准M6扳手的夹持规格，安装和拆卸更换时不需要定制专用工具，日常维护更换的操作门槛极低；进料端采用标准外螺纹设计，螺纹规格与MK8挤出机的加热块安装孔完全适配，安装时螺纹旋入深度经过精准校核，既可以保证喷嘴端面与加热块安装面紧密贴合，减少热量传递的损耗，也能避免旋入过深顶触到喉管内部的进料通道，造成耗材进料卡滞的问题。喷嘴内部的流道采用渐变收敛设计，从进料端的大直径导入段平滑过渡到末端0.4mm的定径出料段，没有突兀的截面变化，能最大程度减少熔融耗材在流道内部的滞留残留，降低打印过程中出现堵头、耗材碳化的概率，同时平滑的流道内壁可以减少耗材挤出时的流动阻力，保证挤出压力的稳定，避免打印件出现出料不均、层纹错乱的缺陷。

　　喷嘴的外形采用前端锥面收敛设计，锥角角度经过反复验证，在打印小角度悬垂结构、薄壁结构时，喷嘴端面不会剐蹭到已经打印完成的模型侧壁，同时锥面结构也能减少打印过程中溢出耗材的附着面积，日常清理喷嘴外壁残留的耗材时更加便捷。材质选用黄铜作为基体，一方面黄铜的导热系数足够高，可以快速将加热块的热量均匀传导到整个喷嘴流道区域，保证流道内的耗材熔融温度均匀一致，避免出现局部温度不足导致的出料不畅；另一方面黄铜的切削加工性能优异，可以保证出料孔的加工圆度与内壁光洁度，同时黄铜材质的硬度适中，日常使用中如果发生轻微的出料孔堵塞，使用0.35mm的通针疏通时不会轻易刮伤出料孔内壁，延长喷嘴的使用寿命。

　　从安装边界尺寸来看，这款喷嘴的总长度、螺纹段长度、六角头厚度都严格匹配MK8挤出机构的装配公差要求，安装后喷嘴末端到加热块底面的伸出长度符合标准设计值，配合常规的硅胶保温套使用时不会出现干涉问题，也不会因为伸出长度过长导致喷嘴末端温度不足，影响耗材的熔融效果。在实际设备适配场景中，除了标准的MK8挤出机，这款喷嘴也可以兼容绝大多数采用同规格安装接口的近程、远程挤出3D打印设备，包括各类DIY改装的桌面级3D打印机、部分教育场景使用的入门级3D打印设备，替换安装时不需要对挤出机构做额外的改装调整，直接替换原有同规格喷嘴即可正常使用。

　　在实际打印作业的参数匹配上，这款0.4mm口径的喷嘴适配的打印线宽通常设置在0.4mm到0.48mm区间，打印PLA耗材时的工作温度区间在190℃到220℃，打印ABS耗材时温度区间在230℃到250℃，可以满足绝大多数常规热塑性打印耗材的使用要求。喷嘴末端的出料孔与外螺纹的同轴度经过严格控制，安装后出料方向与Z轴运动方向保持一致，不会出现出料偏斜的问题，能有效保证打印件的尺寸精度，减少打印过程中出现的翘边、层间错位等问题。同时六角结构的设计也方便在喷嘴加热到工作温度时，使用扳手进行紧固操作，避免冷态安装后加热出现螺纹松动漏料的问题，日常维护时只要按照规范的扭矩拧紧，即可保证长期使用的密封可靠性，不会出现熔融耗材从螺纹缝隙溢出的情况。
