BT40锥柄精密镗孔加工刀具结构

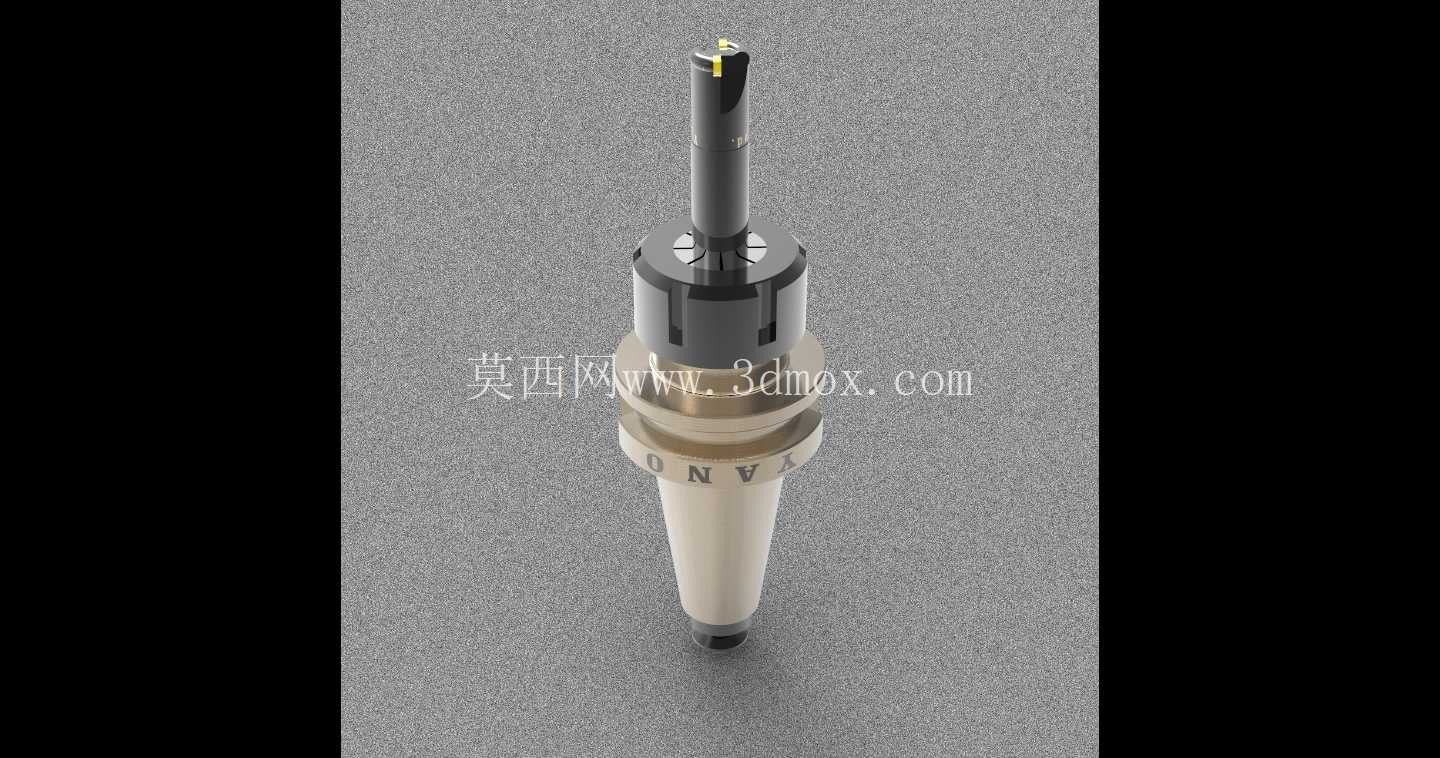

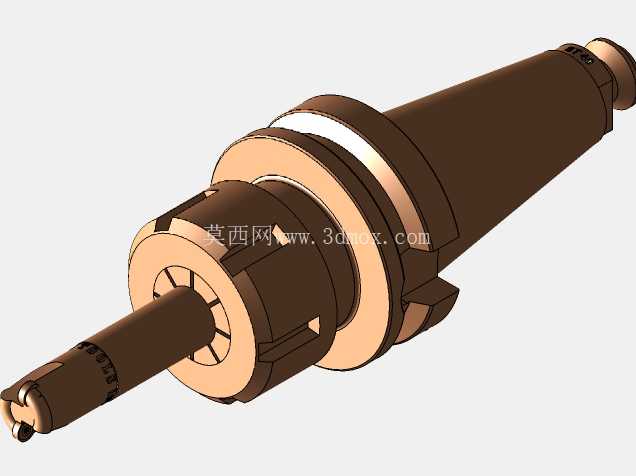

　　在数控铣削、加工中心批量精密加工场景中，BT锥柄刀具是目前立式、卧式加工中心应用覆盖度最高的刀具装夹载体，这款BT40规格的镗削刀具，主要针对箱体类零件、模具钢构件、铝合金结构件的精密孔系加工需求设计，可完成IT7级精度内孔的半精、精镗工序，适配绝大多数主轴锥孔为7:24 BT40规格的数控加工设备。从结构设计逻辑来看，这款刀具采用标准BT40锥柄作为装夹定位基准，锥面的锥度公差、端面贴合度严格遵循通用机床刀具接口标准，保证刀具装入主轴后，锥面与主轴锥孔的接触面积不低于85%，端面与主轴端面的间隙控制在0.02mm以内，从装夹根源上降低高速旋转时的刀具跳动量。

　　刀具的柄部上方设置了标准拉丁拉钉结构，可匹配加工中心主轴的拉爪机构，实现换刀过程中的自动拉紧与松开，满足自动化批量加工的自动换刀需求，无需人工手动锁紧操作。刀体中段设计了可调式镗刀头装夹座，可根据待加工孔的直径范围调整刀头的伸出长度，调整精度可达到0.01mm每格，配合不同材质的镗刀片，可覆盖从普通碳钢、合金钢到有色金属、非金属复合材料的内孔加工需求。刀头部分采用单刃切削结构，相比多刃镗刀，单刃结构可通过微调实现更高的孔径尺寸精度，同时切削过程中的径向力可通过刀体刚性结构抵消，减少孔加工过程中的让刀现象，保证加工孔的圆柱度、圆度公差符合精密装配要求。

　　从安装边界尺寸来看，这款刀具装入BT40主轴后，刀具的整体悬伸长度控制在合理范围内，避免悬伸过长导致的刚性不足、加工振纹问题，刀体最大回转直径小于BT40主轴允许的相邻刀位干涉尺寸，可直接放入加工中心刀库中完成自动换刀，不会与相邻刀位的刀具、刀库结构发生碰撞。在实际加工应用中，这款镗刀可用于发动机缸体的曲轴孔、凸轮轴孔精密镗削，也可用于模具模板的导柱导套安装孔加工，还能完成液压阀块的精密阀孔加工工序。设计过程中，刀体的材质选用经过调质处理的合金结构钢，表面进行硬化处理，提升刀体的耐磨性能与抗疲劳强度，长期装夹使用不会出现锥面磨损、定位精度下降的问题。

　　刀头的夹紧结构采用内六角螺钉锁紧方式，调整完成后可牢固固定刀头位置，即使在高速切削、断续切削的工况下，也不会出现刀头移位、孔径尺寸超差的问题。刀具的冷却通道设计为中心内冷结构，可接入机床的高压冷却系统，切削过程中冷却液直接从刀头端部喷出，精准冲刷切削区域，带走切削热量的同时及时排出切屑，避免切屑刮伤已加工内孔表面，提升孔壁的表面加工质量。相比普通的固定式镗刀，这款可调式结构的镗刀无需针对每一种孔径定制专用刀体，仅通过调整刀头伸出量即可覆盖一定直径范围的孔加工需求，大幅减少生产现场的刀具储备数量，降低加工环节的刀具成本投入。在结构细节处理上，刀体的锥柄部位做了防锈处理，长期存放不会出现锈蚀斑点，避免因锥面锈蚀导致的装夹定位精度损失；刀体上的刻度标识采用激光蚀刻工艺，长期使用不会出现刻度磨损模糊的问题，方便操作人员调整刀头尺寸时快速读取调整量。
