苹果闪电接口转USB2.0白色数据线结构

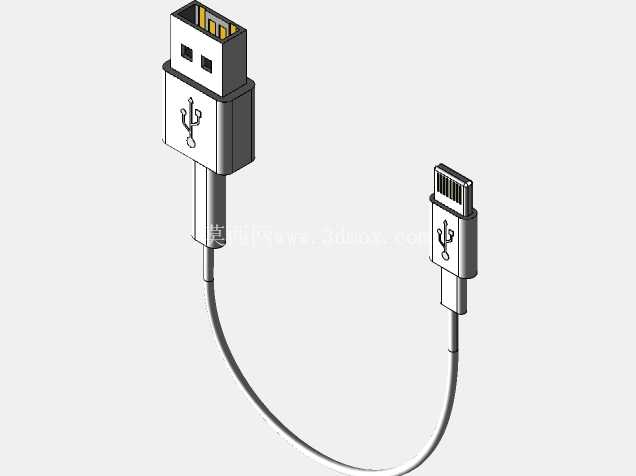

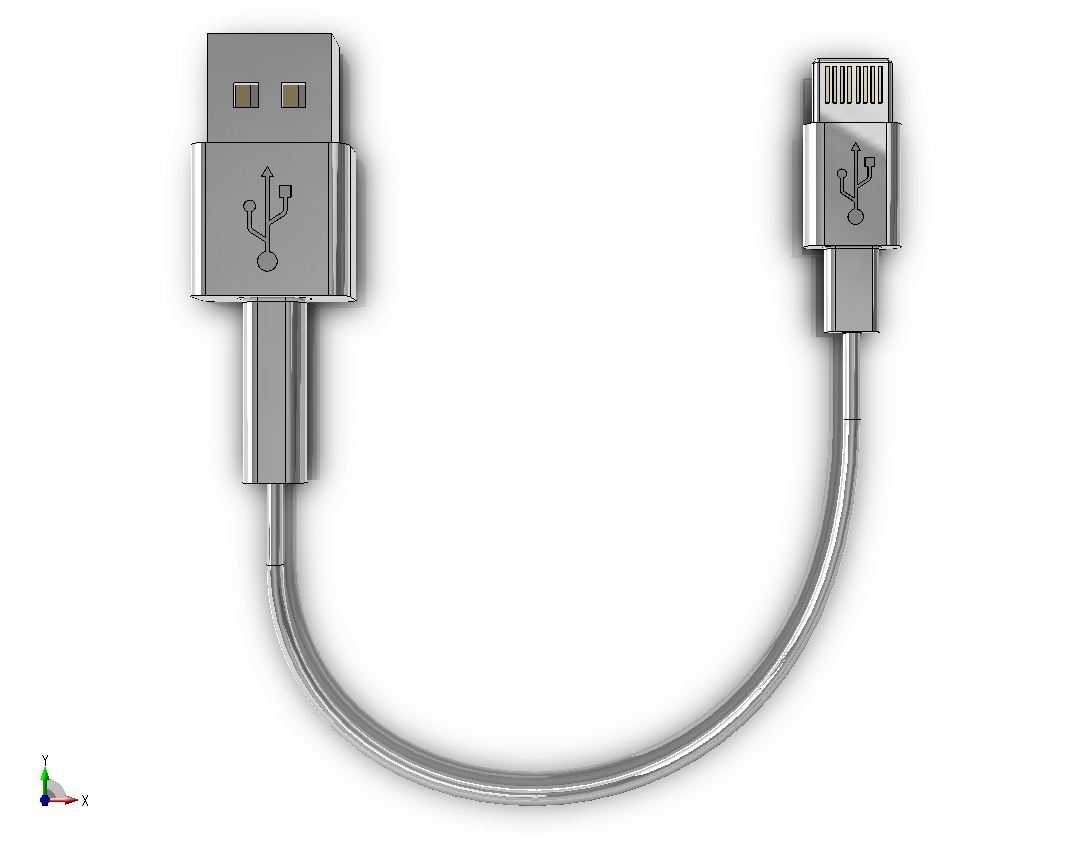

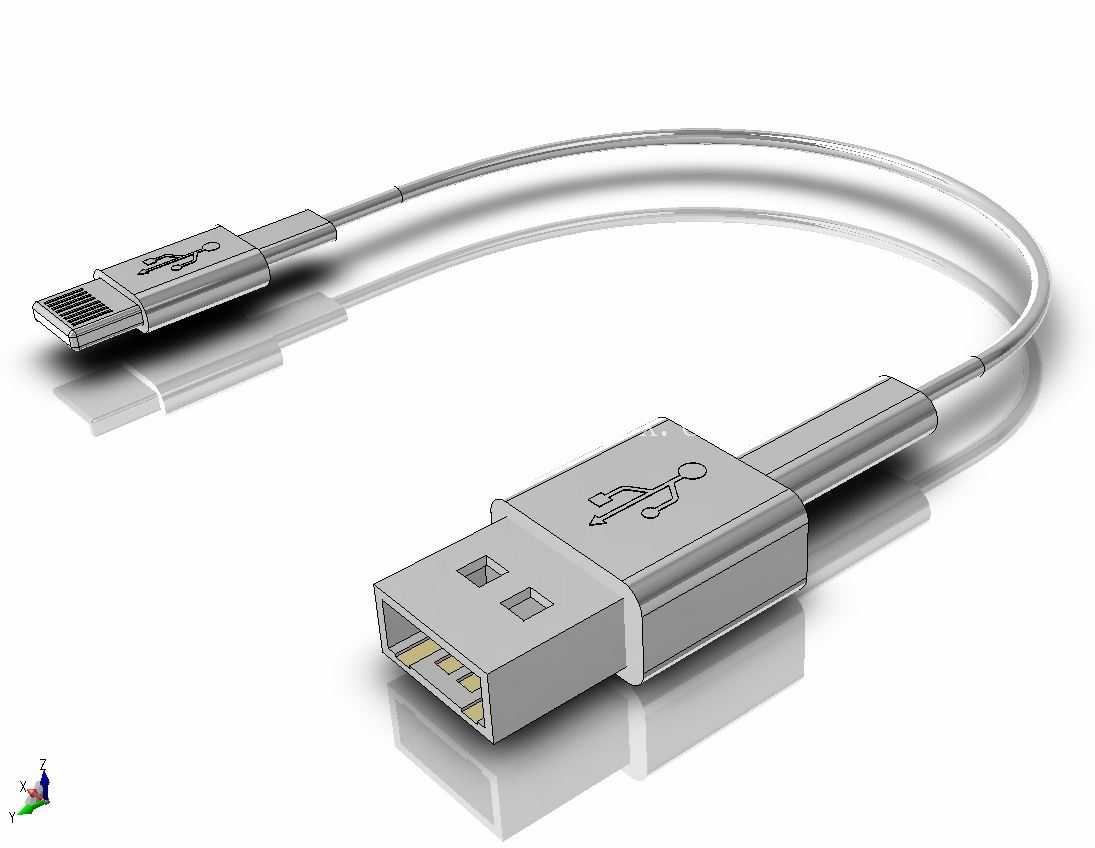

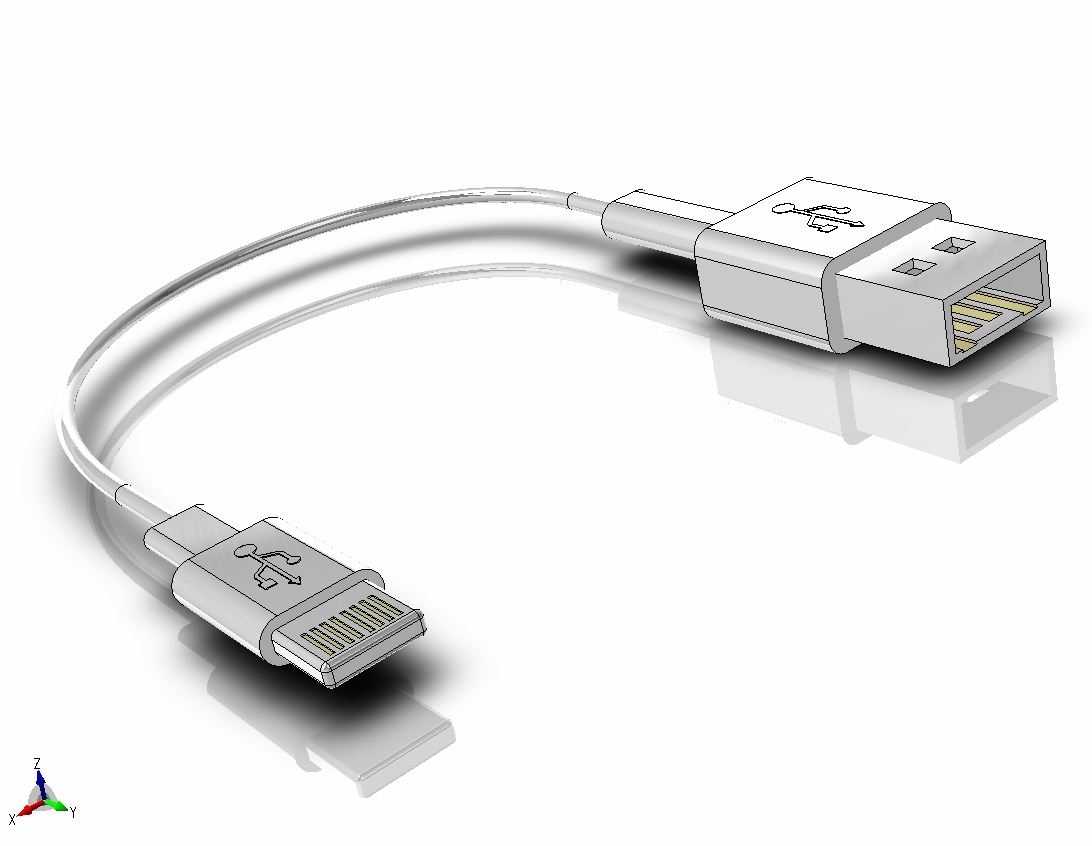

　　先从使用场景说起，这类线缆主要承担苹果移动设备与电脑、充电适配器之间的电力传输与数据交互功能，日常使用中最容易出现失效的位置就是接头与线身的衔接处，反复弯折后内部铜丝断裂是最常见的故障点，所以在建模时特意还原了接头尾部的渐扩式包胶结构，这个区域的硬度比线身更高，过渡弧度经过反复验证，能把弯折应力分散到更长的线身段，避免应力集中在根部。做结构设计的时候，首先要匹配两端接口的标准公差，USB-A公头的金属外壳尺寸、插针的相对位置必须严格符合通用串行总线的物理规范，插入标准USB母座时的插拔力要控制在合理区间，既不能过松导致接触不良，也不能过紧造成插拔困难；另一端的闪电接头金属外壳厚度、插针的对称度也要匹配对应接口的尺寸要求，接头侧面的卡扣凸点尺寸要精准，插入设备接口后能提供足够的保持力，正常拖拽不会轻易脱落。日常消费电子配套的连接线缆，最容易被忽略结构细节的就是这类两端带标准接头的传输线材，很多结构工程师在做配套充电座、设备接口防护结构时，往往只参考公头的标准尺寸，忽略了线缆本身的出线角度、接头包胶的实际轮廓，导致装配后出现干涉、线缆弯折半径不足的问题。这套三维结构完整还原了白色款闪电转USB2.0数据线的全部细节，从两端接头的金属壳体、内部插针排布，到中间线缆的柔性段弧度、接头与线身衔接的应力释放锥面，都做了1:1的写实建模，没有做简化处理。

　　外形尺寸方面，USB-A端的接头总长度包含包胶部分控制在合理范围，金属插接头的外露长度符合通用规范，包胶部分的边缘做了圆角处理，不会在插拔时刮伤手或者设备接口外壳；闪电端的接头尺寸更小巧，包胶部分的宽度略大于金属接头，过渡处做了顺滑的斜面，插入手机保护壳的接口开孔时不会被卡滞，适配市面上绝大多数常规厚度的保护壳。中间的线身直径做了写实还原，线身内部包含电力传输线芯、数据传输线芯、屏蔽层与外被，建模时虽然没有拆分内部线芯，但外被的直径按照常规2.0数据线的尺寸设定，线缆的自然弯曲弧度参考了实际产品的悬垂状态，没有做生硬的直线或者过度弯折处理，在做周边产品比如理线器、线槽、充电支架的结构设计时，可以直接导入这个模型做干涉检查，不用再单独测绘线缆尺寸。

　　安装边界这块需要特别注意，很多工程师在做嵌入式设备的USB接口沉台设计时，只留了金属接头的插入空间，没有考虑包胶部分的外径，导致线缆插到底之后包胶部分顶在沉台端面，金属接头无法完全插入母座，出现接触不良的问题，这个模型里完整保留了两端包胶的最大轮廓尺寸，在做接口沉台、开孔设计时，可以直接测量包胶部分的最大直径与长度，预留足够的避让空间，保证接头能完全插合。另外线身的最小弯折半径也在模型的自然形态里做了体现，设计线缆收纳结构的时候，绕线柱的半径不能小于这个最小弯折半径，否则长期使用会加速线身内部铜丝的疲劳断裂，缩短线缆使用寿命。

　　接头表面的分型线、标识字符的位置也做了还原，USB端的通用标识、闪电端的内部结构细节都和实物一致，在做产品展示动画、装配说明示意图的时候，可以直接调用这个模型渲染，不用再额外做细节贴图。很多刚入行的结构工程师做消费电子周边设计时，容易把线缆当成标准件忽略建模，等到手板做出来才发现接口位置干涉、线缆弯折空间不足，这套完整的线缆模型可以直接套用在各类需要搭配该类数据线的产品结构验证中，从桌面充电底座到工业设备的外接调试接口，只要涉及到闪电接口设备的有线连接场景，都可以用这个模型做空间校核，减少反复改模的次数。线身的白色外被表面做了细微的磨砂质感还原，和实际产品的表面质感一致，渲染的时候可以直接赋予对应的材质，不用再调整表面粗糙度参数。两端接头的金属部分做了倒角处理，没有尖锐的棱角，符合消费电子产品的安全设计要求，不会在使用过程中划伤用户或者设备表面。
