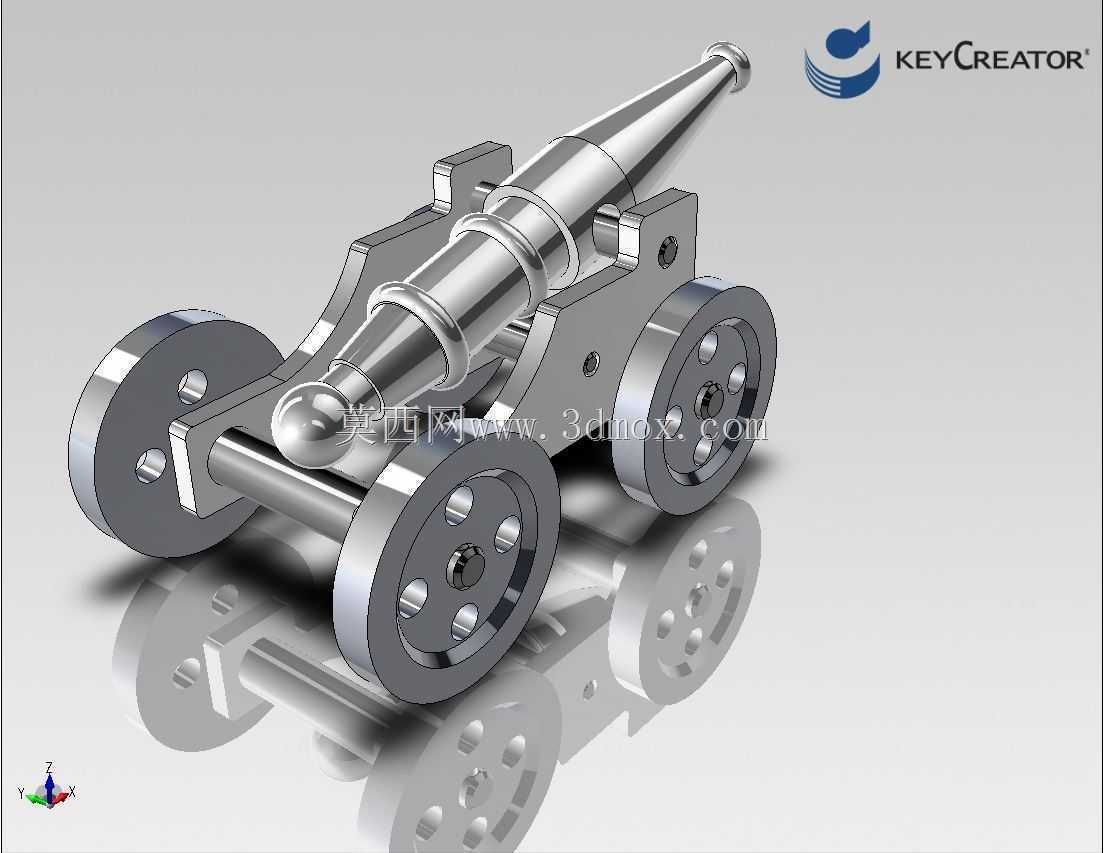

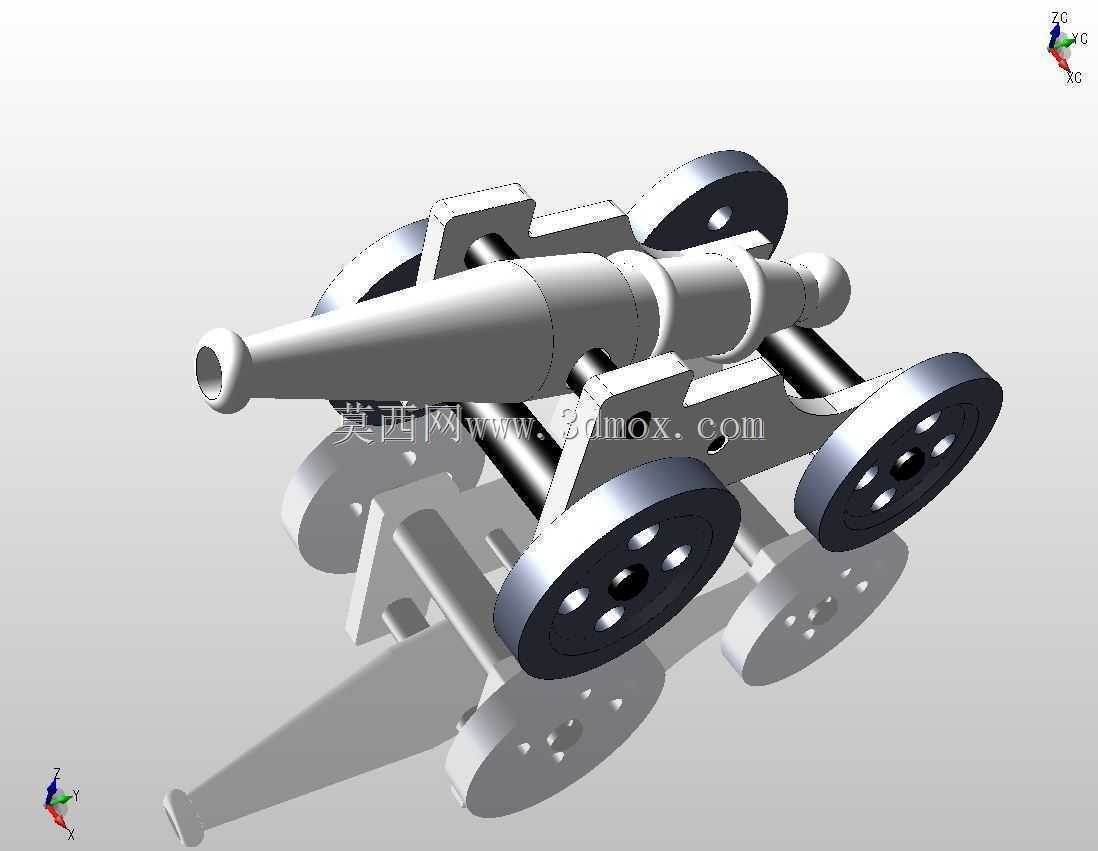

轮式古火炮结构原理展示三维数模

　　这款轮式古火炮结构数模，还原了早期火药滑膛炮的核心机械构成，可作为军工史教具、仿古装备复刻、影视道具结构设计的参考基准，也能为早期热兵器机械原理教学提供直观的三维演示载体。从结构设计逻辑来看，整套模型优先还原了实战场景下的核心功能需求：炮管部分采用前粗后细的锥筒造型，炮口位置做了加厚处理，对应发射时膛压最高区域的结构强度需求，炮尾的球状凸起结构，既可以平衡炮管重心，也为后续调整俯仰角度的铰接结构预留了安装位。行走部分采用多轮式炮架设计，前后轮组通过纵梁连接，轮体采用带辐条的实心轮结构，轮轴与炮架主体采用间隙配合，既满足崎岖地形下的拖行移动需求，也能在发射时通过轮组的小幅位移抵消部分后坐力，避免炮体大幅移位。

　　炮架与炮管的连接采用双侧铰接结构，预留了俯仰调节的活动余量，可对应不同射程下的射角调整需求，炮架尾部的拖曳结构，既可以作为行军时的牵引连接位，也能在发射时抵靠地面，进一步抵消后坐冲击力。从安装边界来看，整套模型的轮距、炮管长度、炮架高度均按照早期野战火炮的常规比例还原，轮组的转动间隙、炮管俯仰的活动范围均做了合理的结构避让，不存在运动干涉问题，各零部件的装配关系清晰，可直接拆解用于装配工艺演示，也可在此基础上拓展细节，添加炮尾点火结构、炮身固定销、弹药装填结构等附属部件，适配不同场景的使用需求。在实际应用层面，这类古火炮结构模型除了用于历史教具、影视道具设计外，也能为仿古军事主题乐园的景观装置制作提供结构参考，

　　帮助设计人员快速明确各部件的受力关系与装配逻辑，减少前期结构验证的时间成本。模型的结构设计完全遵循早期火炮的工程逻辑，没有添加冗余的装饰性结构，所有部件的形态都对应实际的功能需求，比如炮管外壁的多道环形加强筋，既可以提升炮管的结构强度，也能在铸造时起到应力释放的作用，避免炮管在反复冷热变化下出现开裂问题；炮架的纵梁采用变截面设计，靠近炮尾的位置截面更大，对应发射时承受冲击力最大的区域，靠近前轮的位置截面适当缩小，在保证结构强度的前提下减轻整体重量，提升拖行移动的便利性。
