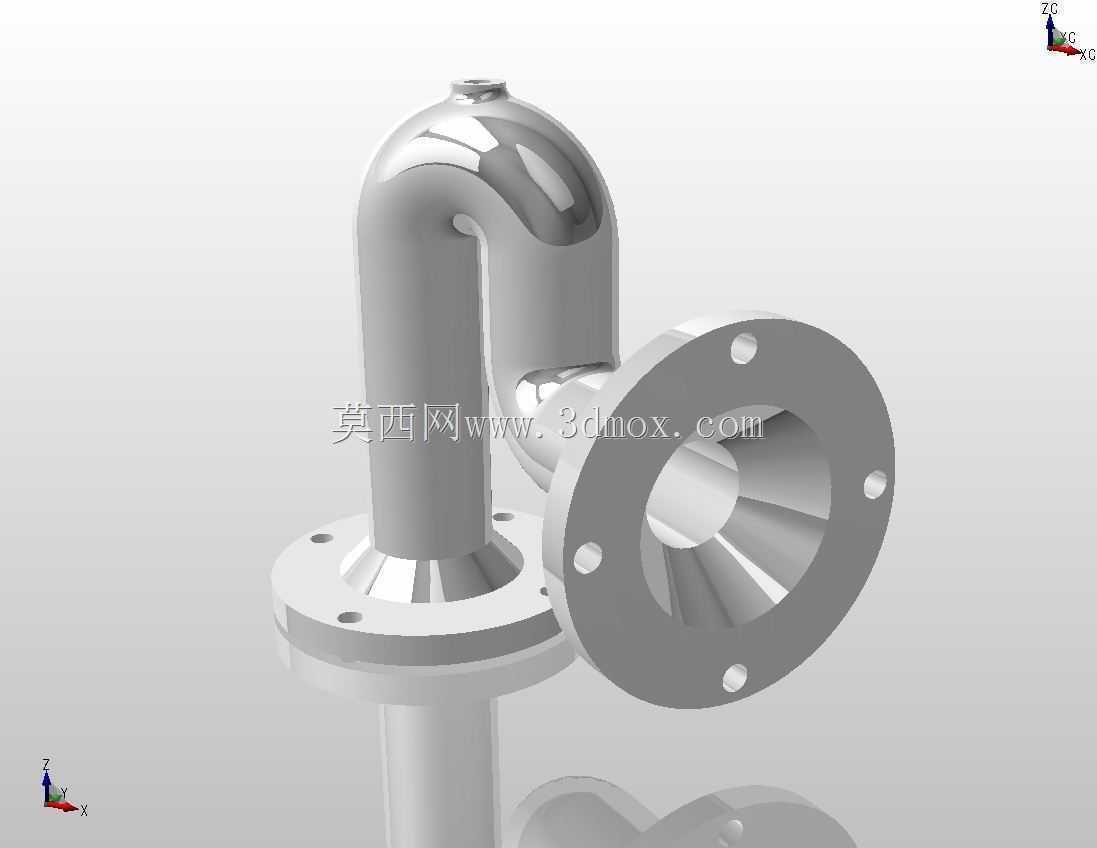

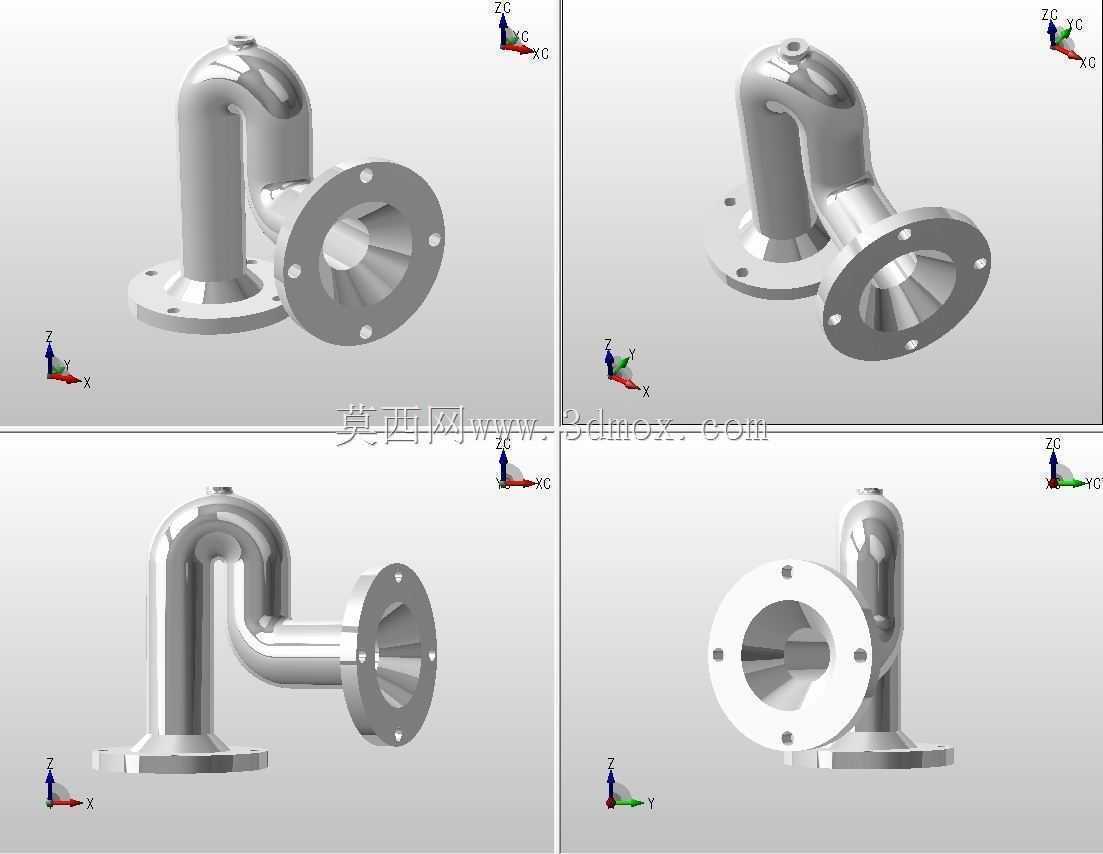

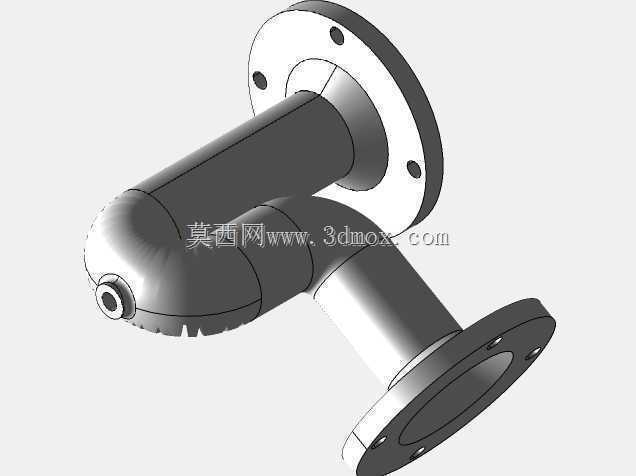

带法兰接口的多通路弯接管道结构

　　在流体输送系统的管路布设场景里，这类多通路弯接管道常被用于管路走向需要90度转向、同时需要拆分或合并介质通路的工位，不管是化工制程的物料输送、暖通系统的水循环管路，还是常规工业设备的气路布设，都能见到这类结构的应用。从实际使用需求出发，这类管道的核心作用是在有限安装空间内完成管路的转向与通路分流，不需要额外拼接多段直管与弯头，能减少管路连接点的数量，从根源上降低连接位置泄漏的风险。

　　设计这类管道结构时，首先要考虑的是介质流通的顺畅性，弯管位置的曲率半径经过匹配计算，避免过小转角造成介质流动阻力陡增，减少输送过程中的压损，同时也能避免含颗粒介质在转角位置堆积堵塞。两端的法兰连接结构采用标准螺栓孔位布局，法兰端面的密封面预留了足够的压紧宽度，能适配常规的平垫片、缠绕垫片等密封件，安装时不需要额外做接口适配加工，直接和同规格的法兰管路、设备接口对接即可。

　　从安装边界来看，两个法兰接口的端面分别朝向垂直的两个方向，竖直方向的接口轴线与水平方向接口的轴线呈空间垂直布局，整体结构的外轮廓没有突出的尖锐结构，安装时预留的操作空间只需要满足法兰螺栓的拧紧作业需求即可，不需要额外预留过多的避让空间，适合在设备内部、管廊狭窄段这类空间局促的布设场景使用。管道主体的壁厚根据常规中低压输送场景的压力等级设计，能满足多数常规工业流体输送的承压需求，弯管与法兰连接的位置做了圆弧过渡处理，避免应力集中造成的结构疲劳损坏，长期在带压工况下运行也能保证结构强度。

　　实际选型使用时，只需要匹配两端法兰的公称通径与压力等级，就可以直接整合到现有管路系统中，不需要对现有管路做大规模改造，通路的转向与分流功能可以直接替代传统的弯头加三通的组合结构，减少装配工作量的同时，也能降低管路系统的整体重量，对于需要控制管路自重的移动设备、高空布设管路场景尤为适用。
