带前置摄像头的四旋翼航拍飞行器结构原型

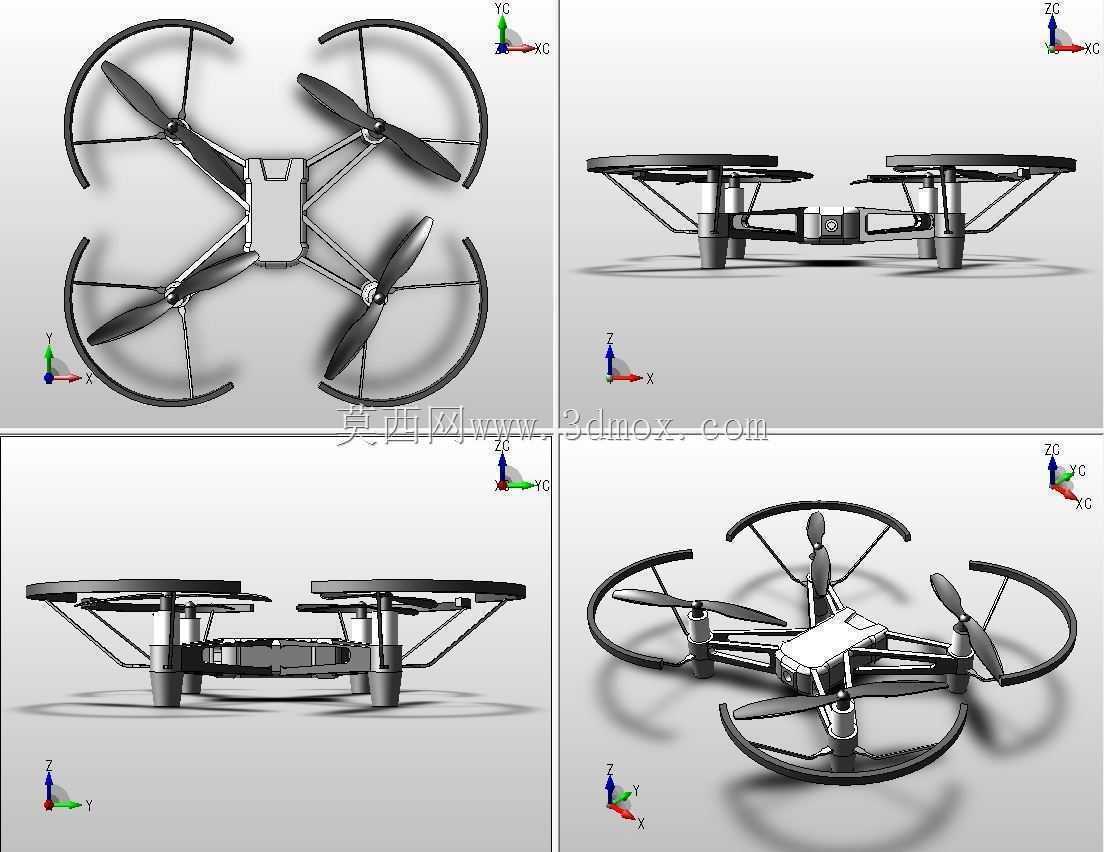

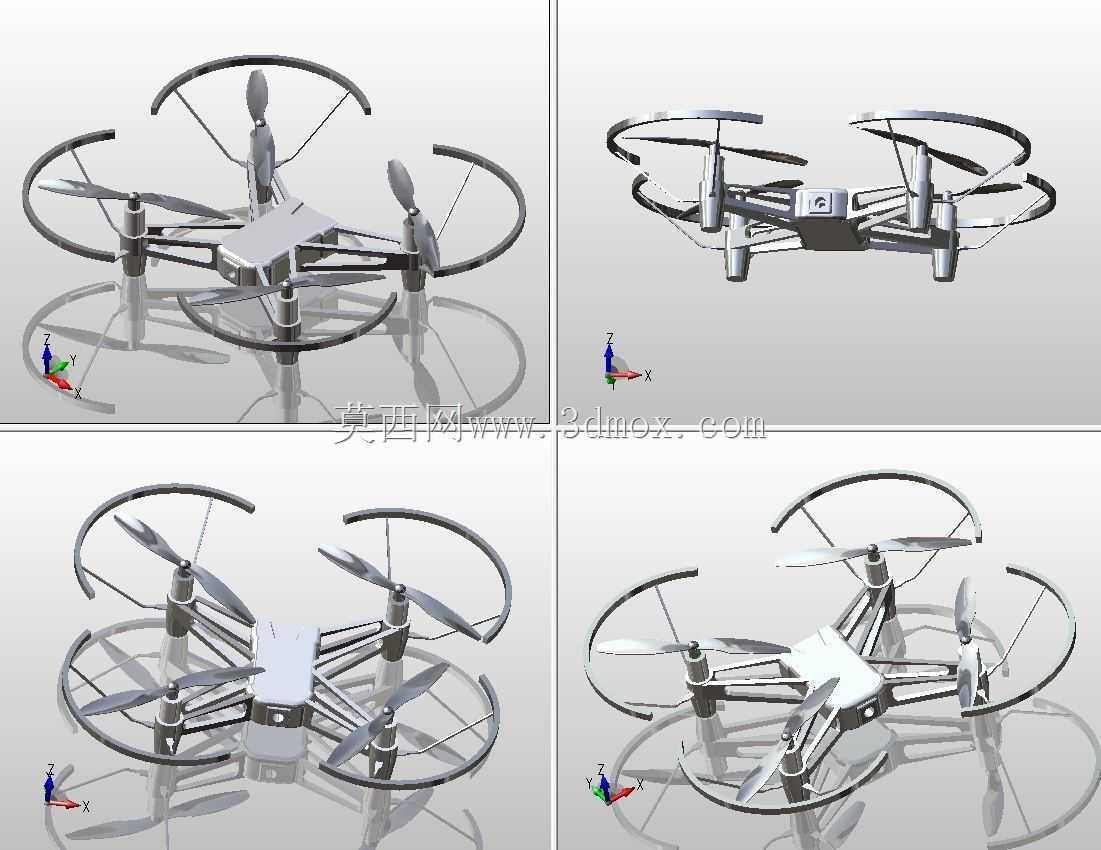

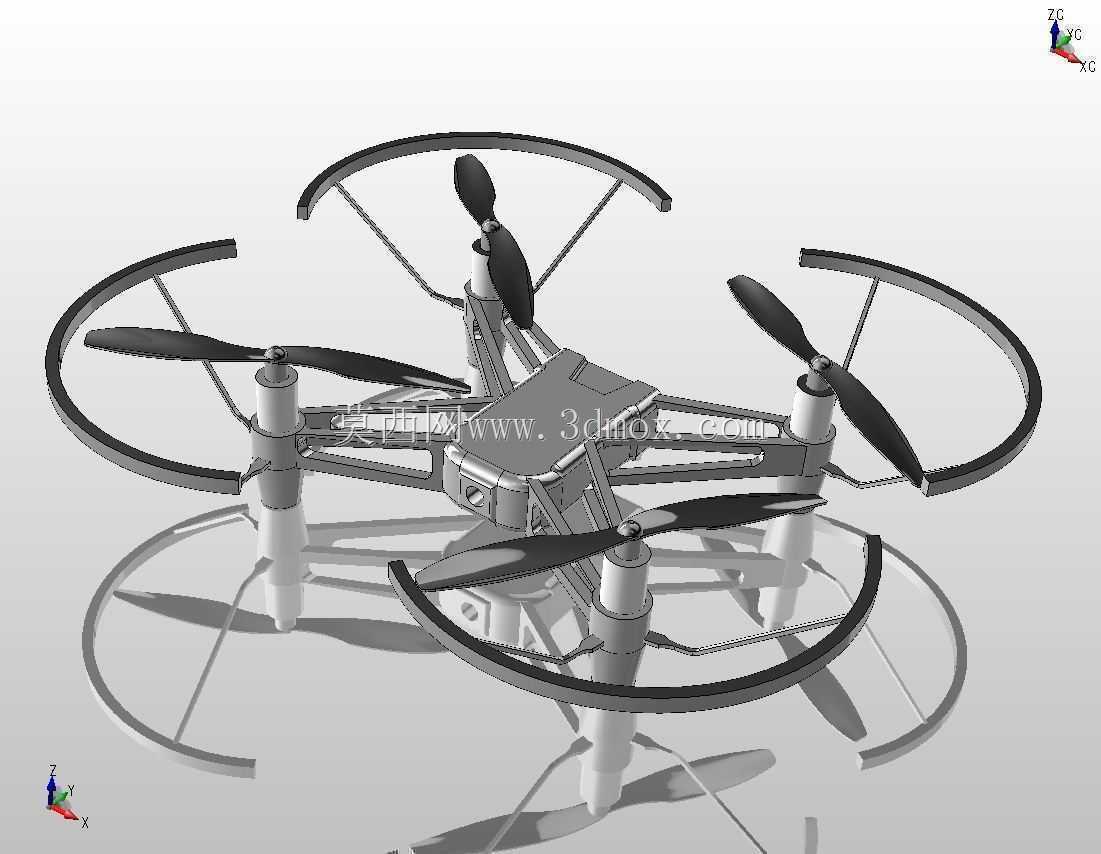

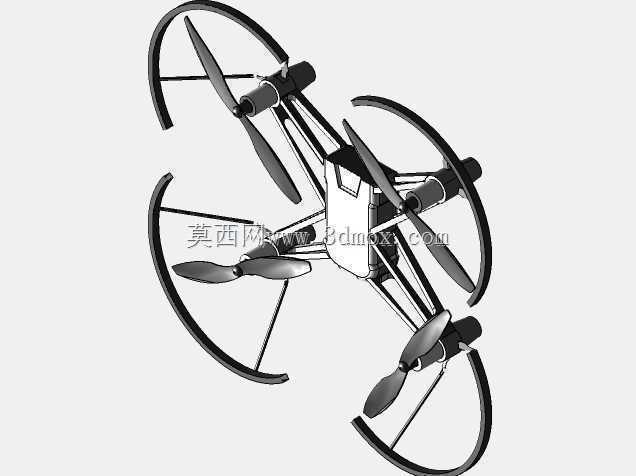

　　这款四旋翼飞行载体的结构原型，核心定位是面向低空近景影像采集场景的基础开发平台，可适配日常航拍、小型区域巡检、低空环境勘测等多种实际作业需求，前置预留的摄像头安装位，可直接搭载定焦影像模组，完成正前方视角的画面采集工作，无需额外拓展外置挂载支架，减少飞行过程中的额外风阻。从结构设计逻辑来看，整机采用中心对称的X型机架布局，四个旋翼臂从中心主机舱向外等角度延伸，保证动力输出的力矩平衡，降低飞控系统的姿态校准难度；每个旋翼外围都设置了半包围式的防护圈结构，通过细支撑臂与旋翼臂主体连接，既能够在低空飞行碰到障碍物时，避免旋翼桨叶直接碰撞硬物造成桨叶断裂、飞行失稳，也能在室内测试飞行时，防止高速旋转的桨叶触碰操作人员造成安全隐患，

　　防护圈采用弧形分段设计，在保证防护范围覆盖桨叶旋转全路径的前提下，尽可能削减结构自重，避免过多负载消耗电池续航。中心主机舱采用分层式结构设计，上层预留飞控板、电调、电池的安装空间，下层靠前位置直接集成摄像头安装基座，安装孔位匹配主流微型航拍摄像头的固定尺寸，不需要额外做转接结构，安装时直接将摄像头模组嵌入基座，通过侧边锁紧螺钉即可完成固定，镜头朝向与机身水平轴线保持一致，采集的画面不会被机架结构遮挡。旋翼动力座直接固定在旋翼臂末端，安装孔位适配常规22系列无刷电机的固定尺寸，电机轴高度与防护圈的相对位置经过校准，保证桨叶旋转时不会与防护圈结构产生剐蹭，同时桨叶下洗气流不会被防护圈过度干扰，保证动力输出效率。

　　整机的安装边界充分考虑收纳与运输需求，旋翼臂与中心舱的连接位置预留快拆结构接口，拆卸后四个旋翼臂可折叠贴合中心舱侧面，大幅缩小收纳体积，日常携带不需要占用过大的储物空间；机架主体的受力结构均做了等强度优化，在旋翼臂根部、防护圈支撑连接点这些应力集中位置，都做了局部加厚处理，避免飞行过程中受振动影响出现结构疲劳断裂，同时整体结构重量控制在合理区间，搭配常规航模动力套装即可获得充足的推重比，保证基础的飞行机动性能。在实际应用中，这款原型结构可作为二次开发的基础载体，开发者可根据自身需求更换不同参数的摄像头模组，或者在中心舱预留空间内加装图传、避障传感器等拓展模块，不需要对主体机架做大规模修改，能够大幅缩短低空飞行类设备的开发周期，也可作为航模爱好者组装四旋翼飞行器的参考结构，验证机架布局、防护结构与动力系统的匹配合理性。
