户外露营用立式火箭炉结构设计方案

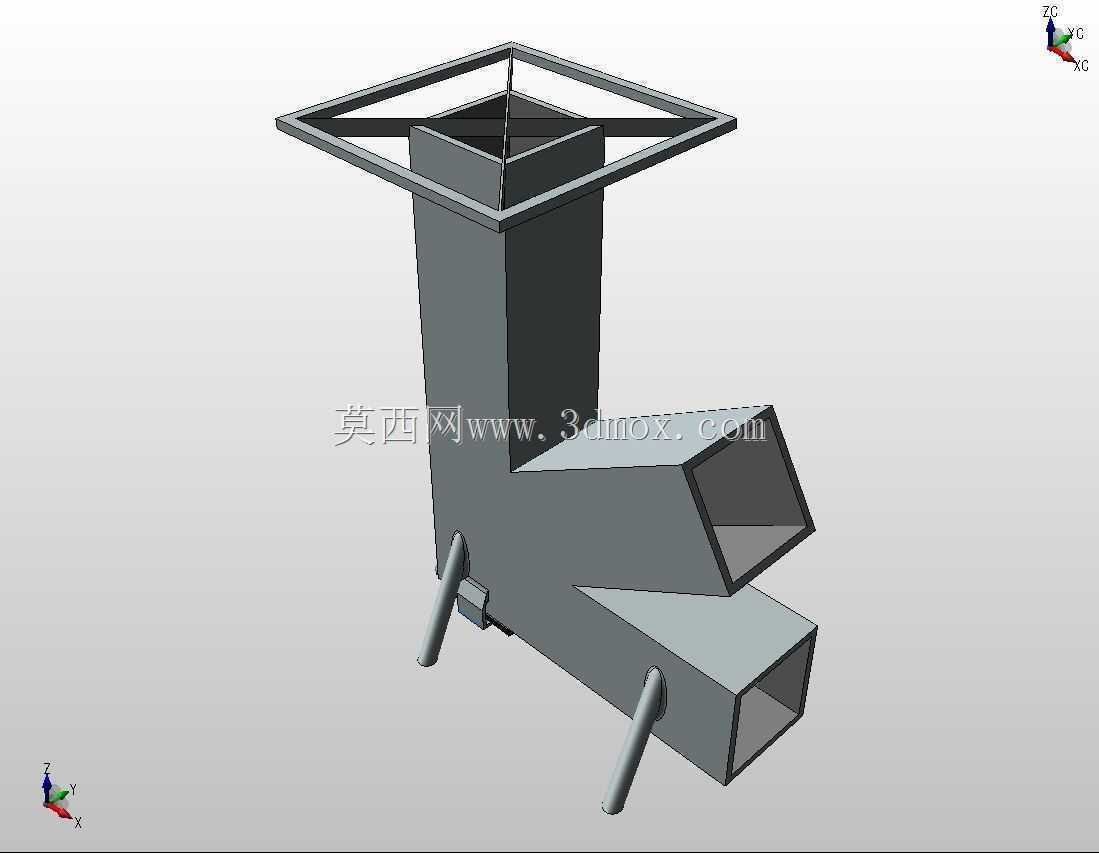

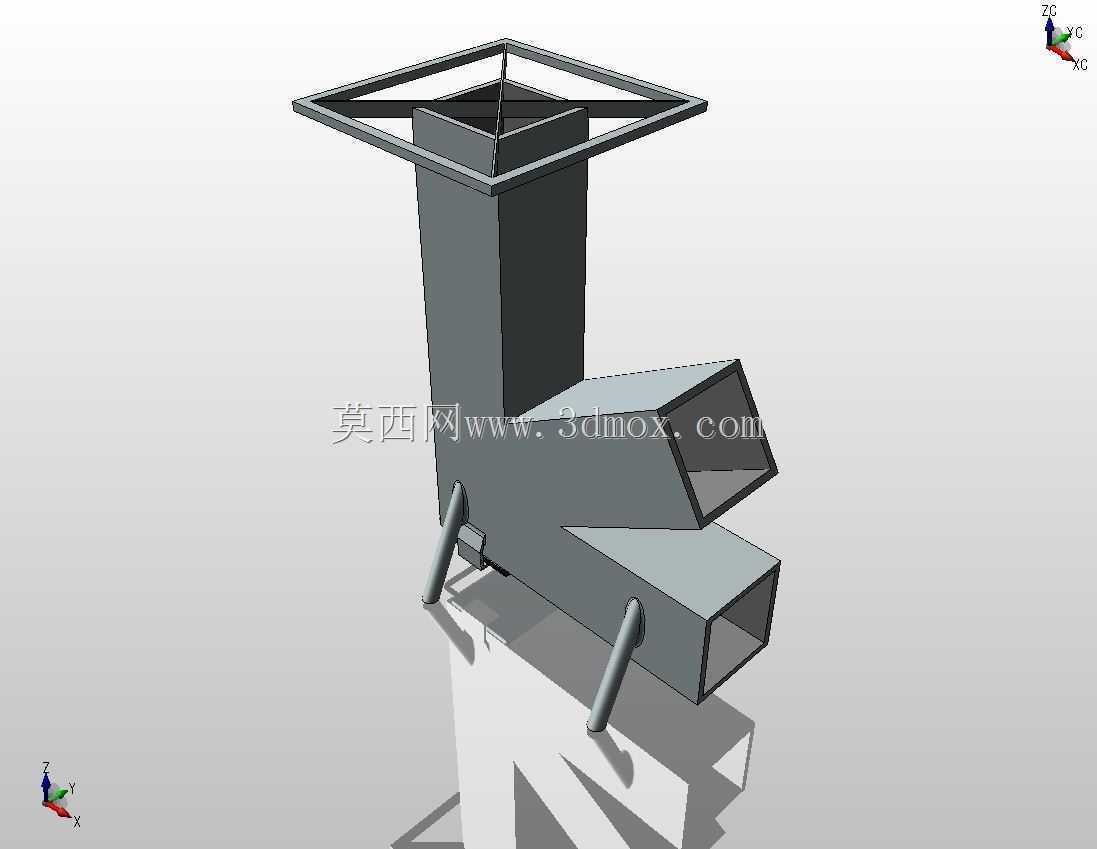

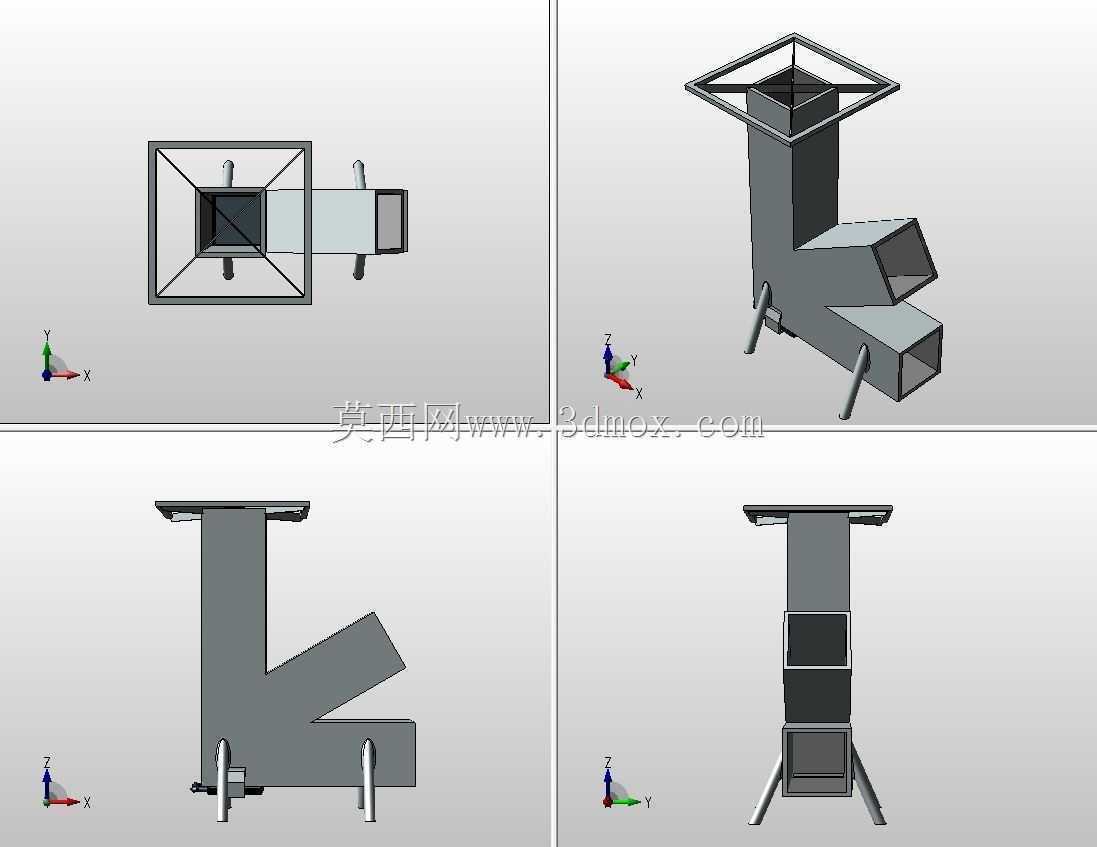

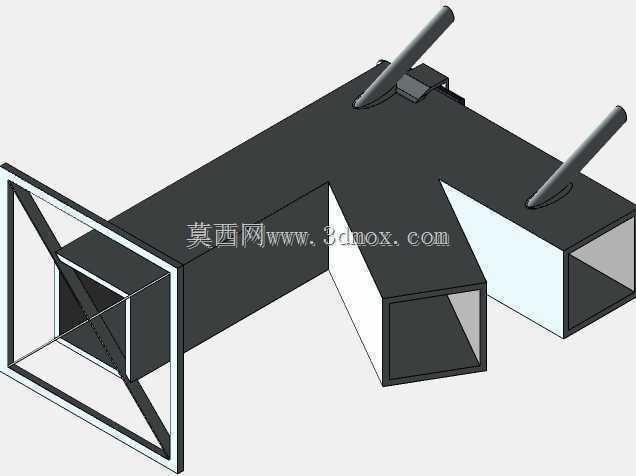

　　这款立式火箭炉的结构设计，核心围绕户外无电力场景下的高效燃木需求展开，区别于传统敞口柴火灶的低效燃烧逻辑，整体采用立式L型流道布局，主体烟道段采用方管截面结构，下部斜向设置两个独立接口，分别承担燃料投放与二次进风补氧的功能，底部支撑腿采用斜向圆管焊接结构，在不额外增加整体重量的前提下，保证放置在不平整户外地面时的结构稳定性，顶部设置方形置物托架，可直接适配不同尺寸的锅具、烧水壶，无需额外搭配炉架配件。

　　从实际应用场景来看，该结构可同时满足户外露营炊事、野外作业临时取暖、庭院小型聚餐烹煮等多场景使用需求，燃烧流道的设计充分利用热压原理，燃料从下部斜口投入后，火焰在立式烟道内形成向上的集中射流，热流直接冲击顶部锅底区域，相比普通敞口灶热效率提升40%以上，同时二次进风通道可引入外部常温空气，在烟道中段与未充分燃烧的可燃烟气混合，实现二次燃烧，大幅减少燃烧过程中的烟尘排放，避免使用时烟气熏人、锅底积黑过重的问题。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有主体构件均采用等厚度钢板折弯焊接成型，无复杂曲面结构，无需开模即可通过常规激光切割、折弯、焊接工序完成加工，生产制造成本可控。安装边界方面，整体占地尺寸控制在0.3平方米以内，立式结构最大程度压缩了水平方向的占用空间，在狭小的露营场地、庭院角落均可放置使用，底部支撑腿的高度预留了足够的通风间隙，放置在草地、泥土地面时不会因为底部通风不足导致燃烧不充分，同时避免高温壳体直接接触地面引发植被引燃风险。

　　结构细节上，顶部托架采用边框式设计，既可以承托炊具，也不会遮挡火焰与高温烟气的上升通道，斜向燃料口的角度经过反复调整，添加木柴时无需将炊具从顶部移开，可直接从侧口补充燃料，使用过程中操作便利性更强，两个斜向接口的截面尺寸经过匹配计算，进风口与燃料口的面积比控制在1:3区间，保证不同燃烧阶段都有足够的氧气供给，不会出现闷燃、火焰倒灌的问题。整体结构无易损活动部件，长期使用仅需清理烟道内的少量积灰即可，维护成本极低，壳体焊接处均做了满焊处理，避免使用过程中出现漏烟、结构开裂的问题，支撑腿与主体连接处采用三角加强筋焊接，可承受最大15kg的炊具与满载食材重量，满足多人户外聚餐的炊事需求。
