机械基础组件装配结构教学演示实例

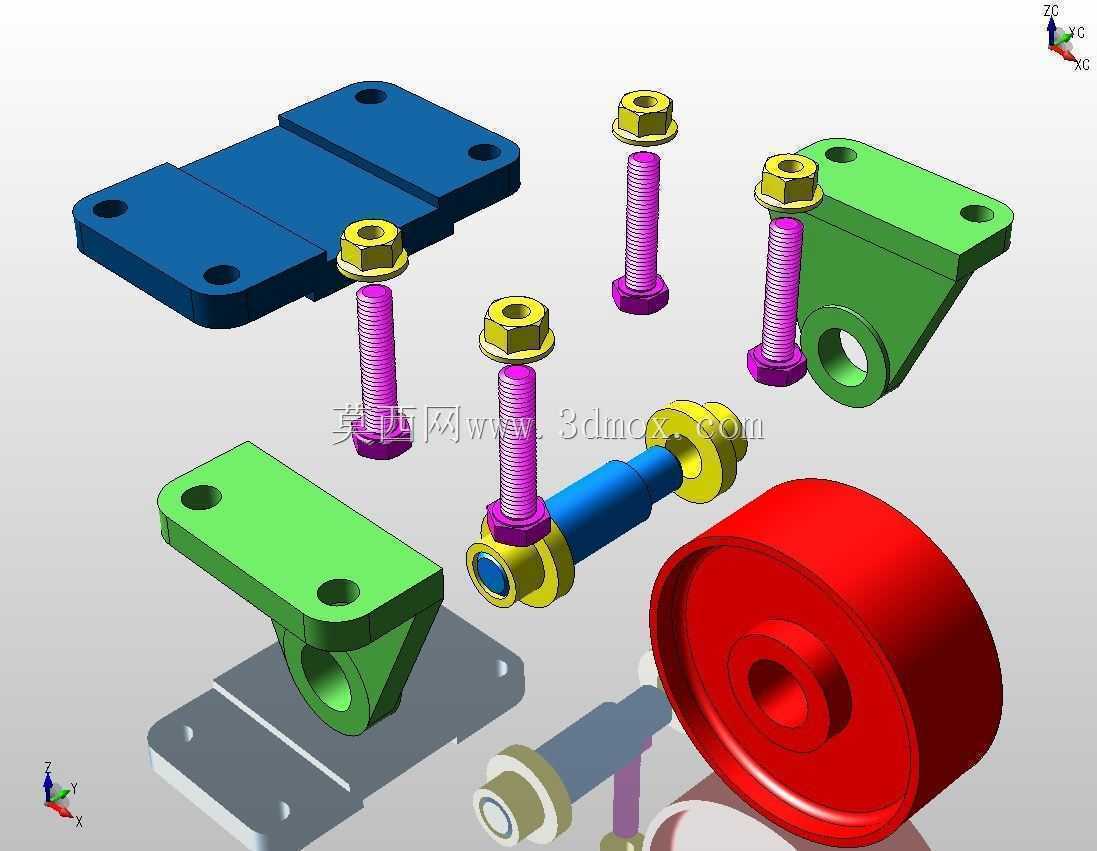

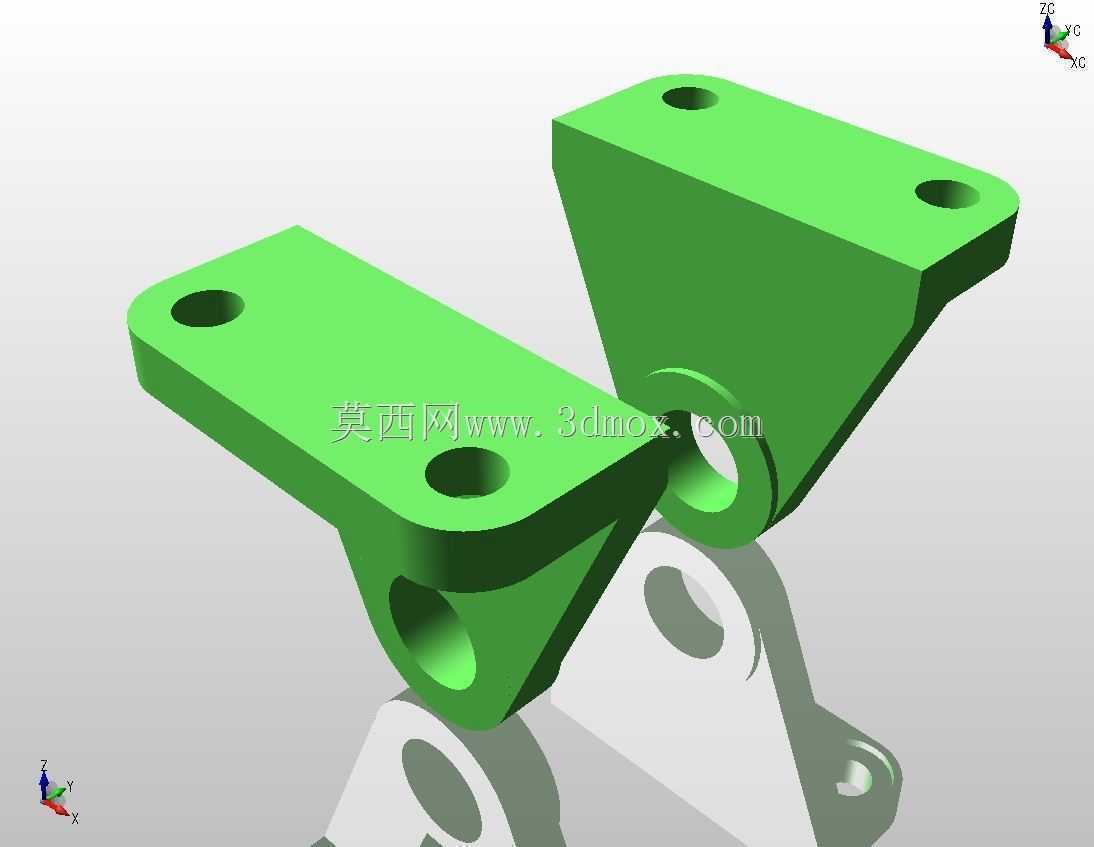

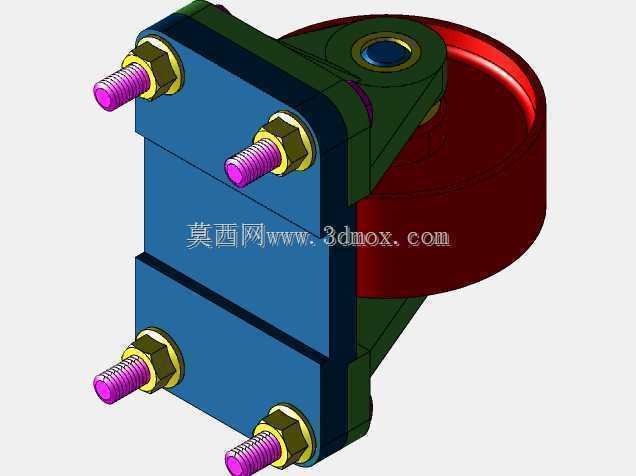

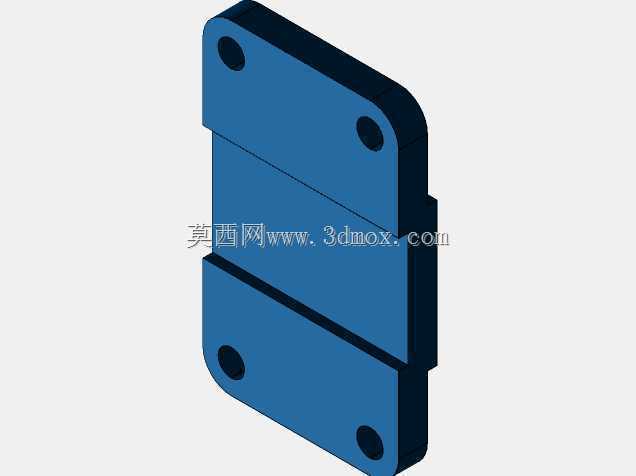

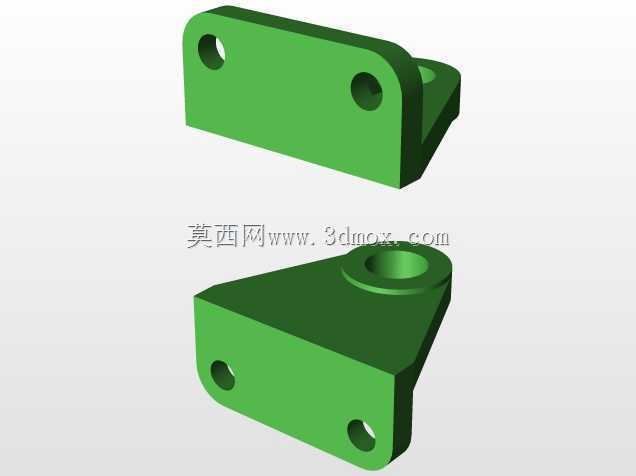

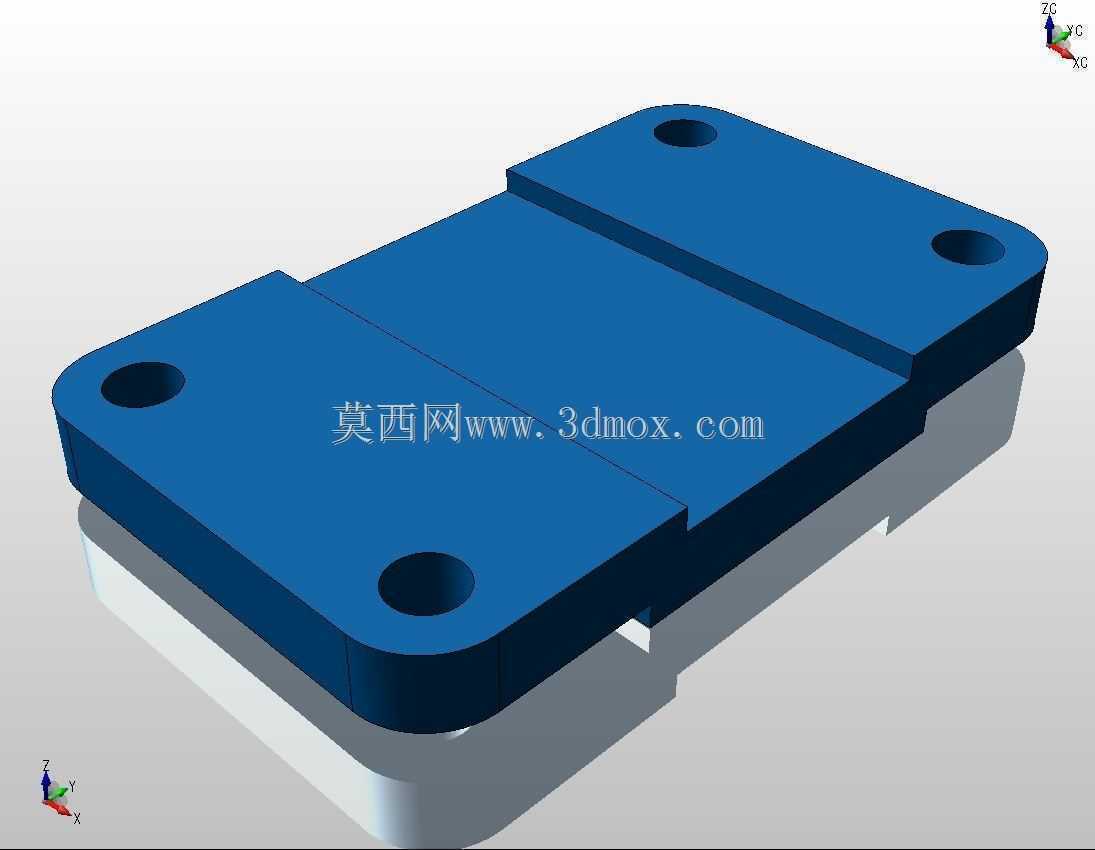

　　这套装配结构实例，常被用于机械设计入门阶段的装配逻辑演示，也可作为小型输送导向机构的基础单元参考，在轻工生产线的侧边导向、小型物料承托移位场景中，这类组合结构的应用十分普遍。整套组件包含安装底板、双侧支撑支架、贯穿式连接轴、滚轮件以及配套的螺栓螺母紧固件，各零件的配合边界经过明确的尺寸约束，安装时可直接参照装配关系完成定位，无需额外做适配修配。从设计思路来看，整套结构优先考虑了装配的便捷性与后期维护的拆装效率：底板采用带沉头孔的平板结构，可直接通过螺栓固定在设备机架的安装平面上，沉头设计能够避免固定螺栓头部突出，干涉支架的安装贴合面；两侧的三角加强型支架，在保证支撑强度的前提下尽可能缩减了整体重量，支架上的安装孔与底板孔位完全对应，

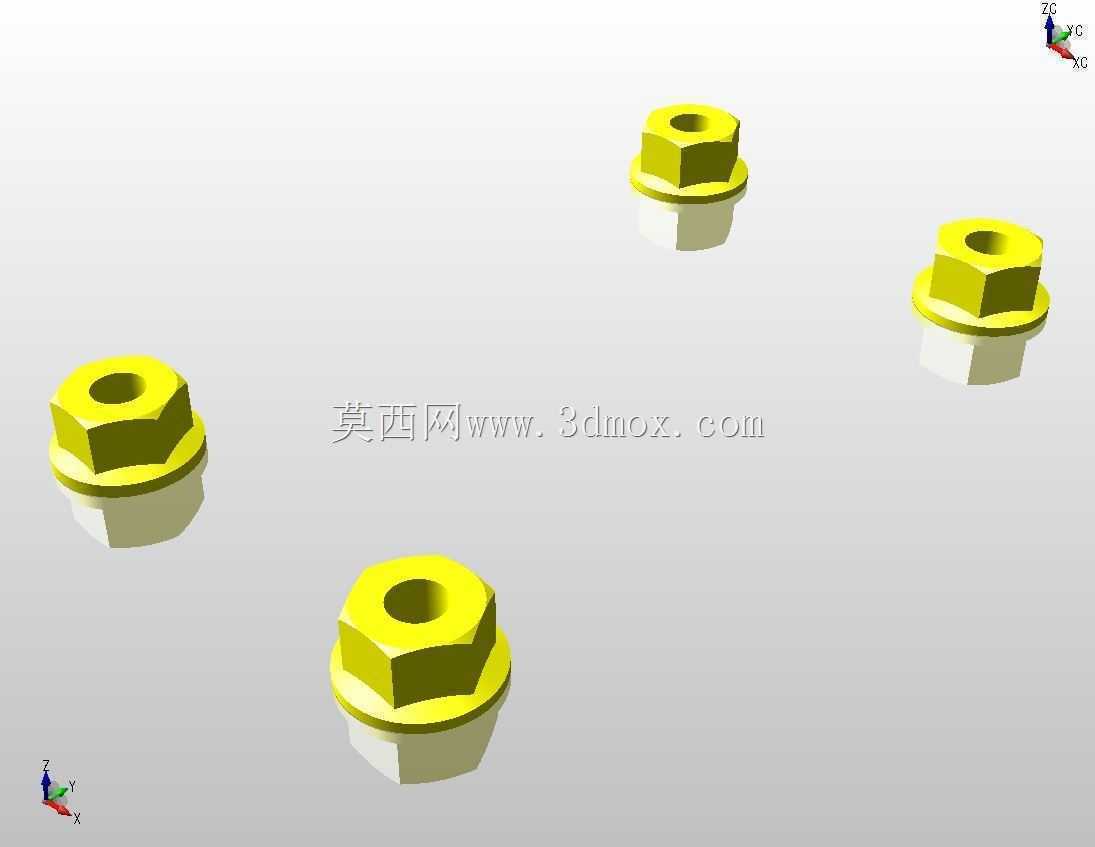

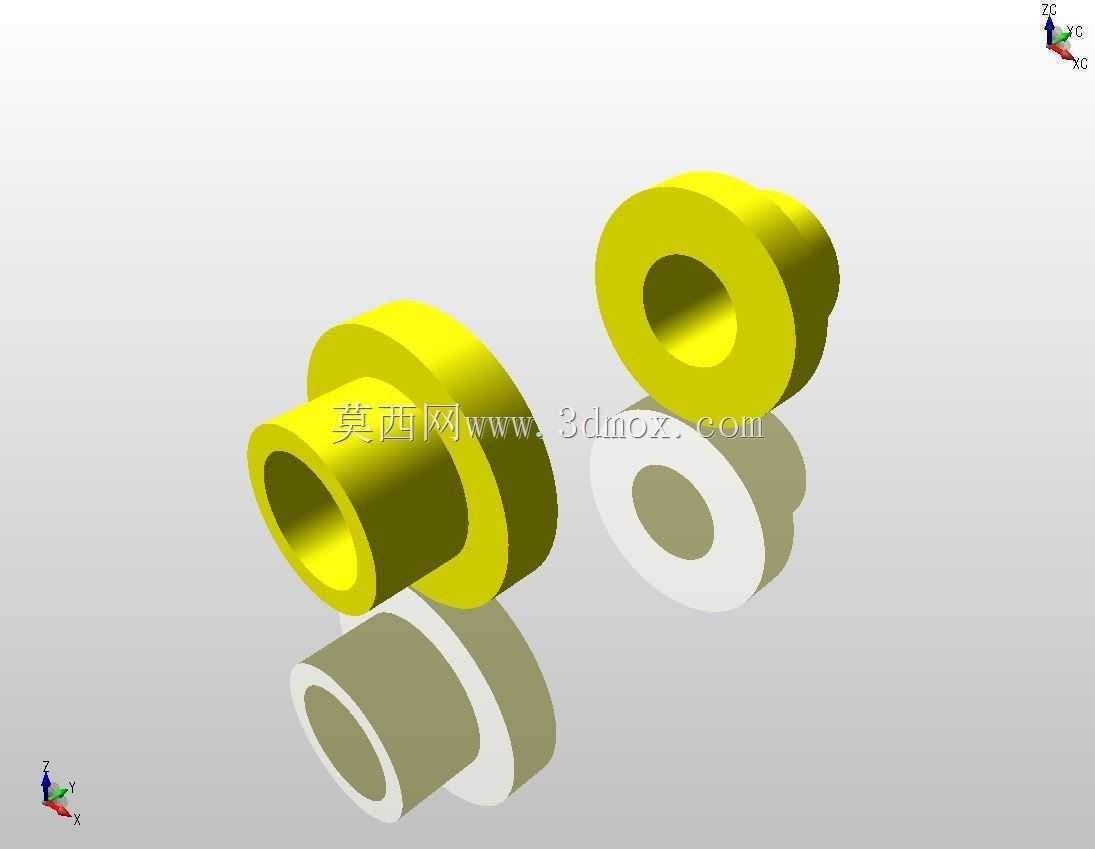

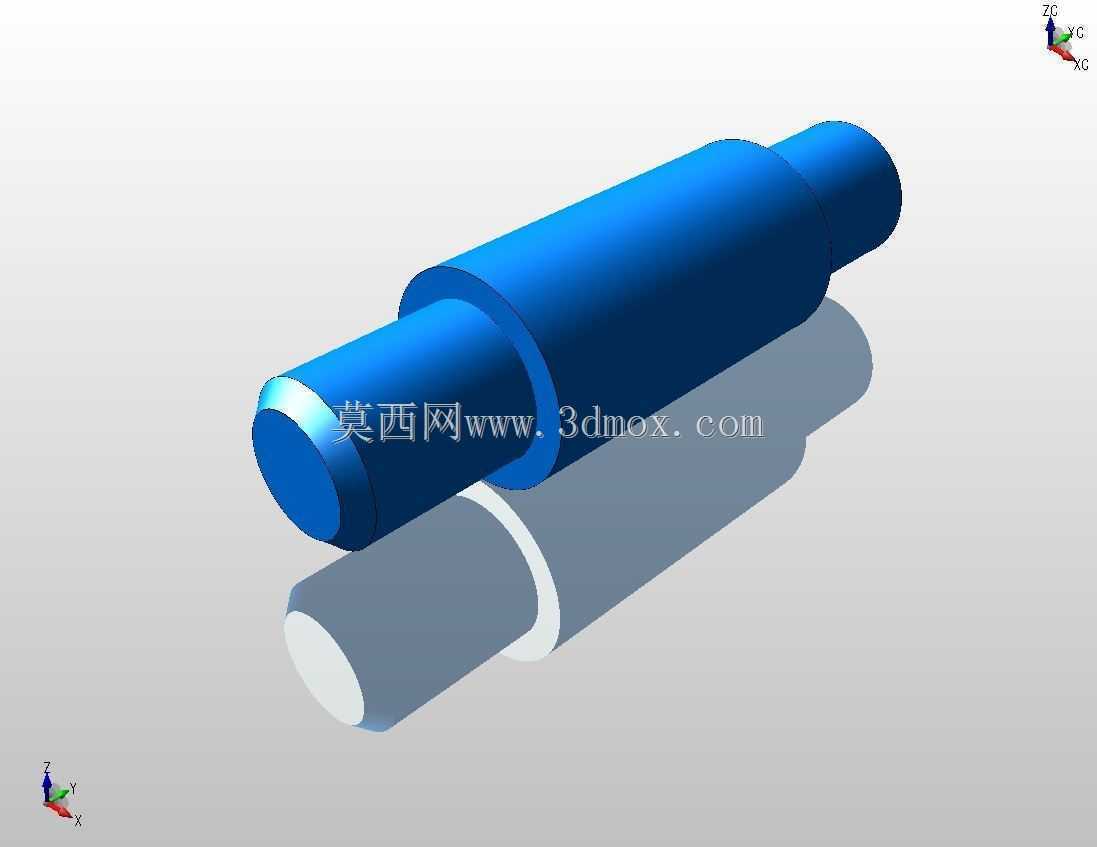

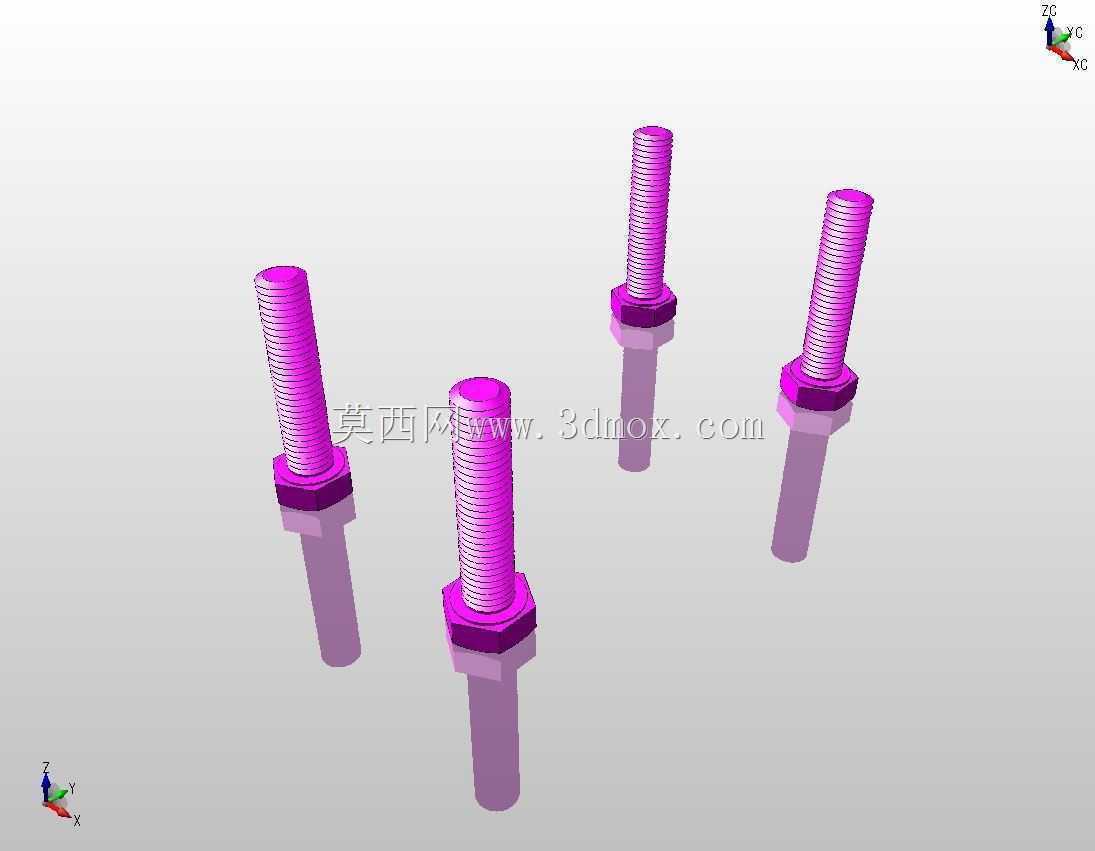

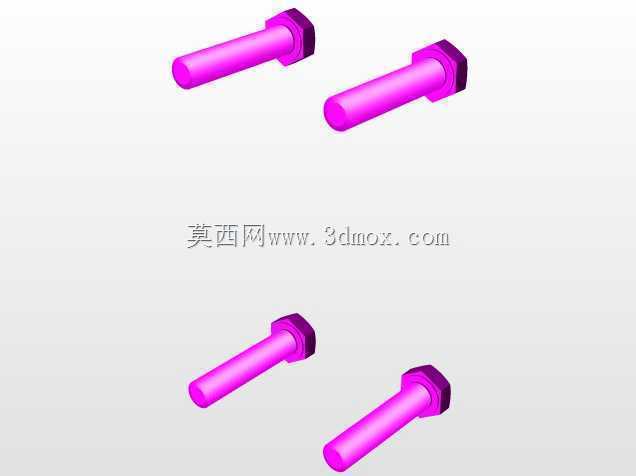

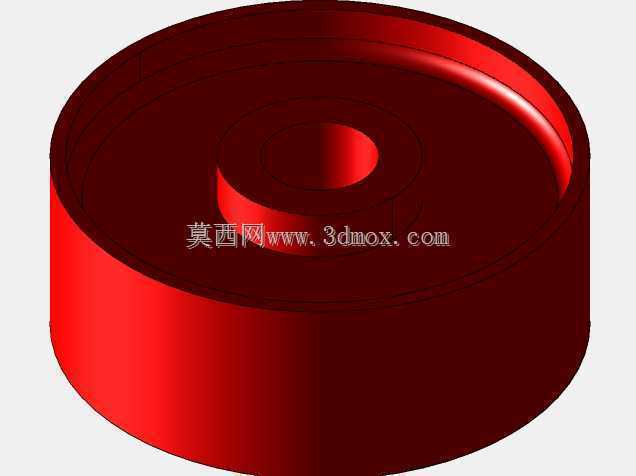

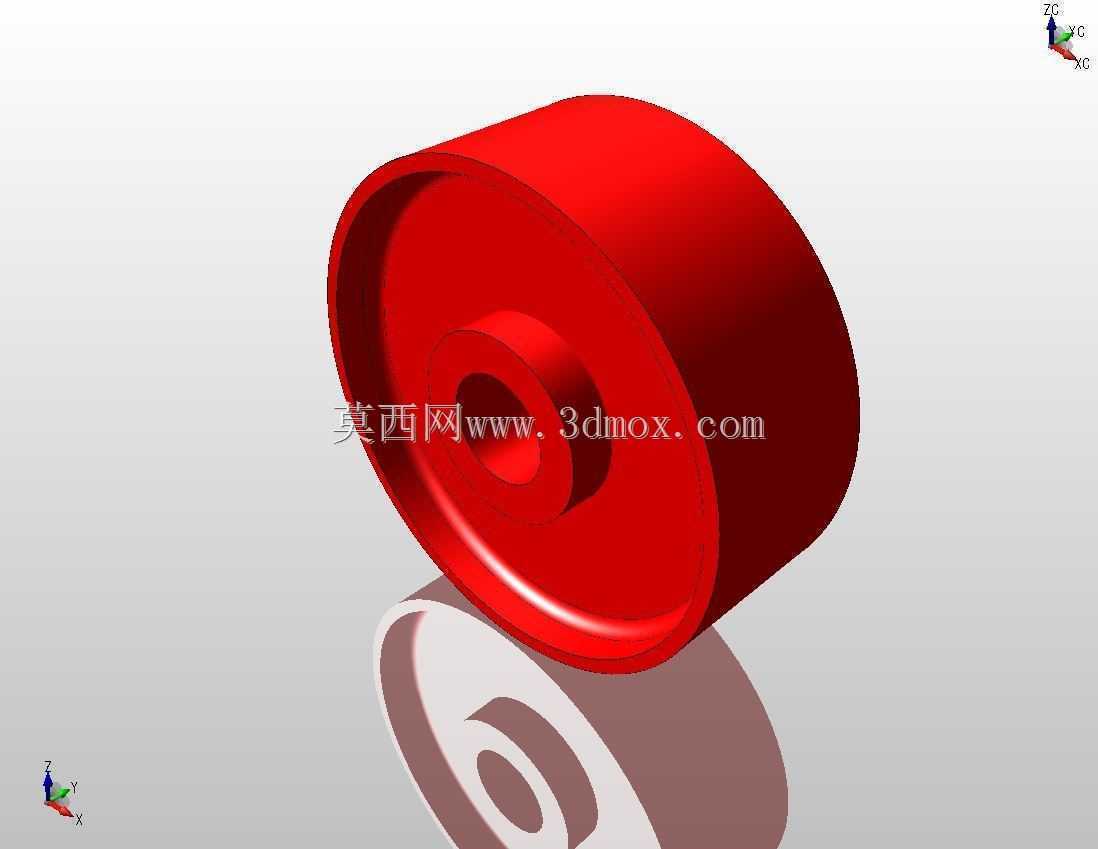

　　穿入螺栓后可快速完成定位，支架端部的轴承位与连接轴采用间隙配合，既保证轴的转动顺畅，又能控制径向窜动量在合理范围内。连接轴贯穿两侧支架的安装孔，轴端通过螺母锁紧限位，避免轴工作时发生轴向窜动，轴上套装的滚轮采用中空结构，内孔与轴的配合精度满足转动要求，滚轮的轮面宽度与突出支架的距离经过核算，不会和两侧支架发生运动干涉。整套结构的紧固件全部采用标准外六角螺栓配六角螺母，螺栓的长度经过匹配，拧紧后螺纹露出螺母2-3个螺距，既保证连接强度，又不会因为螺栓过长造成空间浪费或者运动干涉。实际应用中，这类结构可根据使用场景更换不同材质的滚轮，比如输送硬质物料时选用钢制滚轮，输送易刮花工件时选用包胶滚轮，支架和底板也可根据负载需求调整板材厚度，

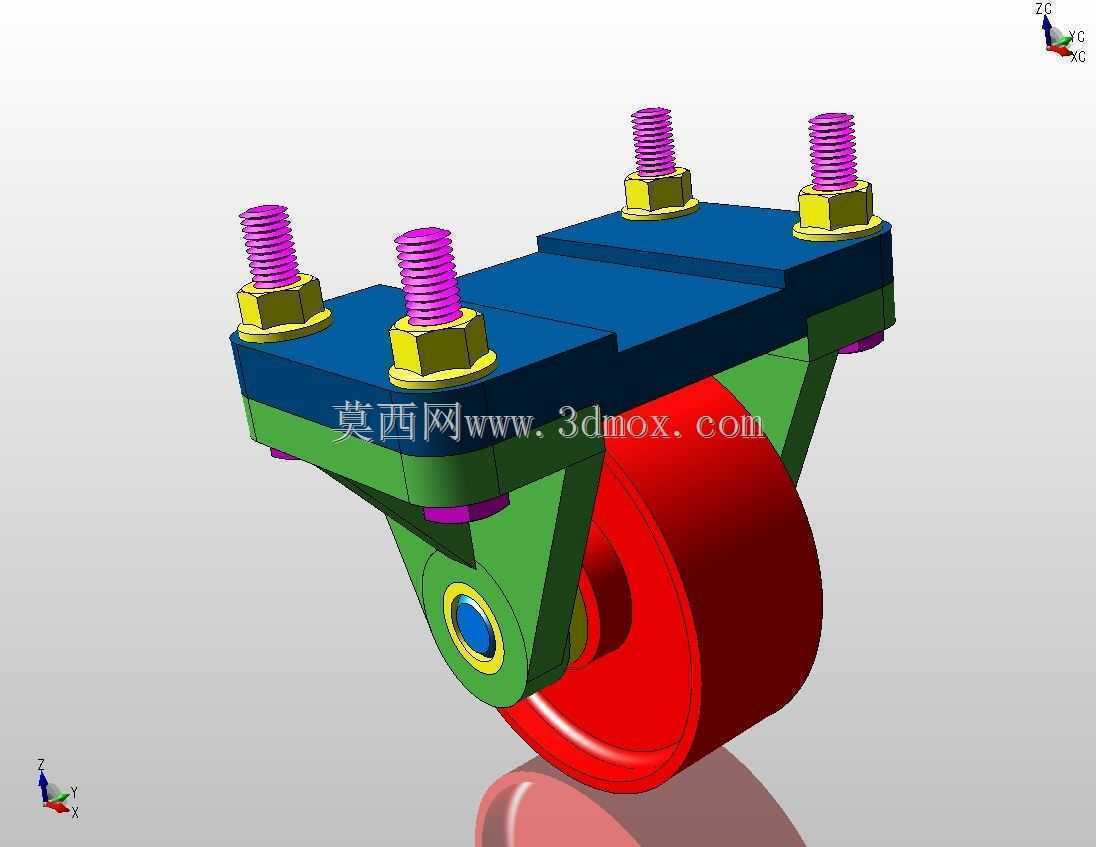

　　不需要改动整体的装配逻辑。对于刚接触机械结构设计的从业者来说，这套装配实例能够清晰展示从零件定位到紧固件选型、从配合公差选择到运动边界校核的完整流程，理解各零件在装配体中的功能定位，避免出现装配干涉、连接强度不足、运动卡滞这类常见的设计问题。在建模过程中，各零件的装配约束完全参照实际装配顺序设置，先固定底板作为基准件，再依次安装两侧支架、穿入连接轴、套装滚轮，最后锁紧两端紧固件，和现场实际装配的流程保持一致，能够帮助学习者建立正确的装配建模逻辑，理解自上而下和自下而上两种建模思路在简单装配体中的应用方式。
