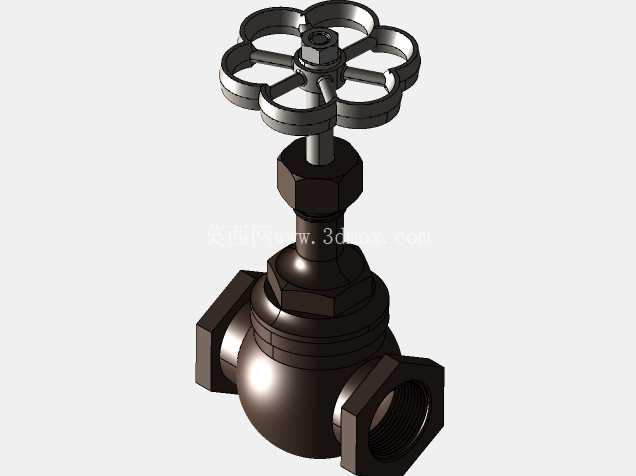

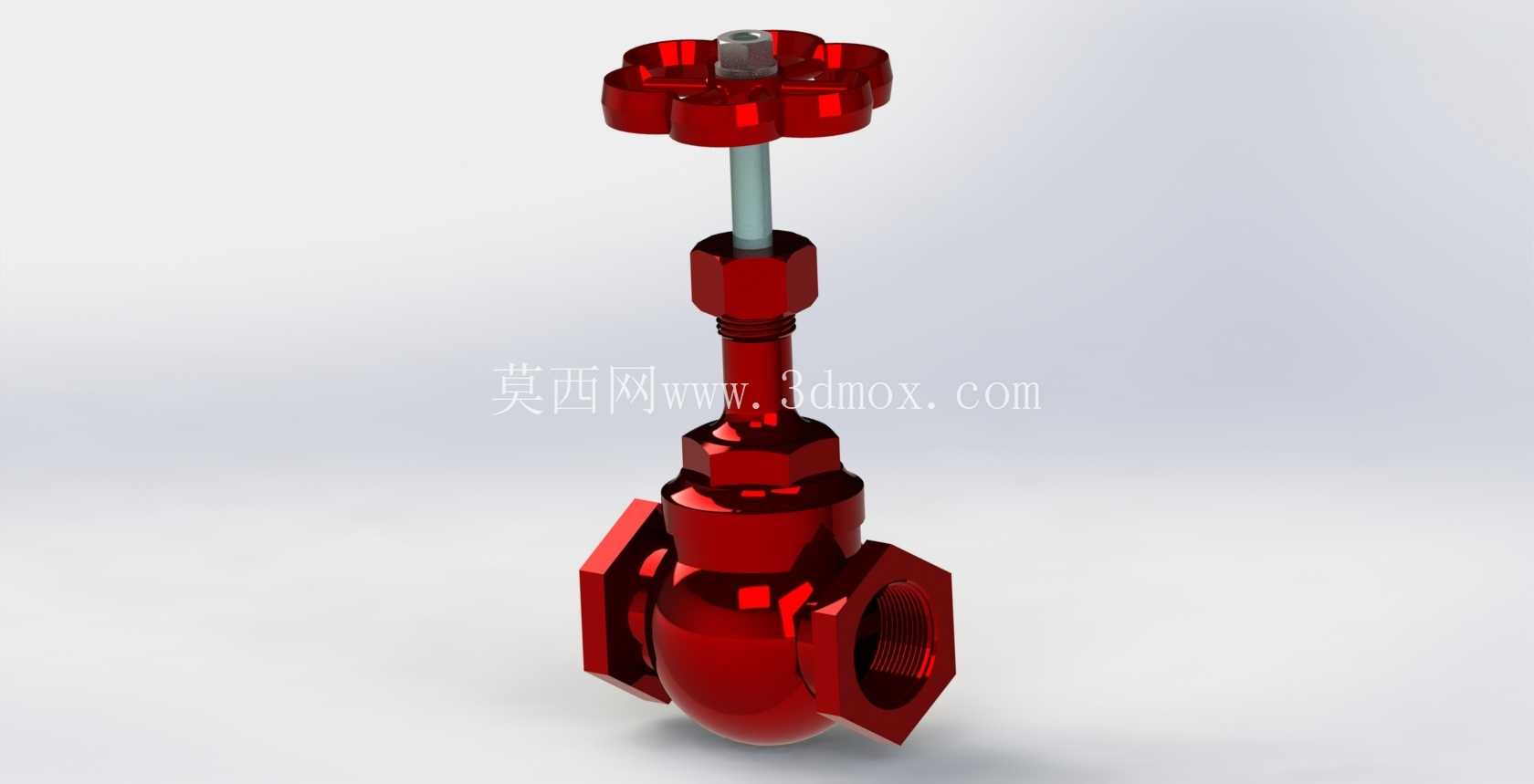

内螺纹连接手动截止阀结构设计

　　在民用给排水、小型化工支路、暖通空调水系统、小型液压站辅助回路这类中小通径管路场景里，手动截止阀是应用频次极高的流体截断元件，这类场景不需要高频自动化启闭，更多依赖人工巡检时的通断操作，对阀门的密封可靠性、操作手感、安装便捷性有明确要求。这款截止阀采用内螺纹连接结构，适配常规低压流体输送用焊接钢管、镀锌钢管的螺纹连接标准，不需要额外配置法兰、焊接工装，现场安装时仅需管钳即可完成对接，适合空间局促、后期需要频繁拆检维护的管路节点。

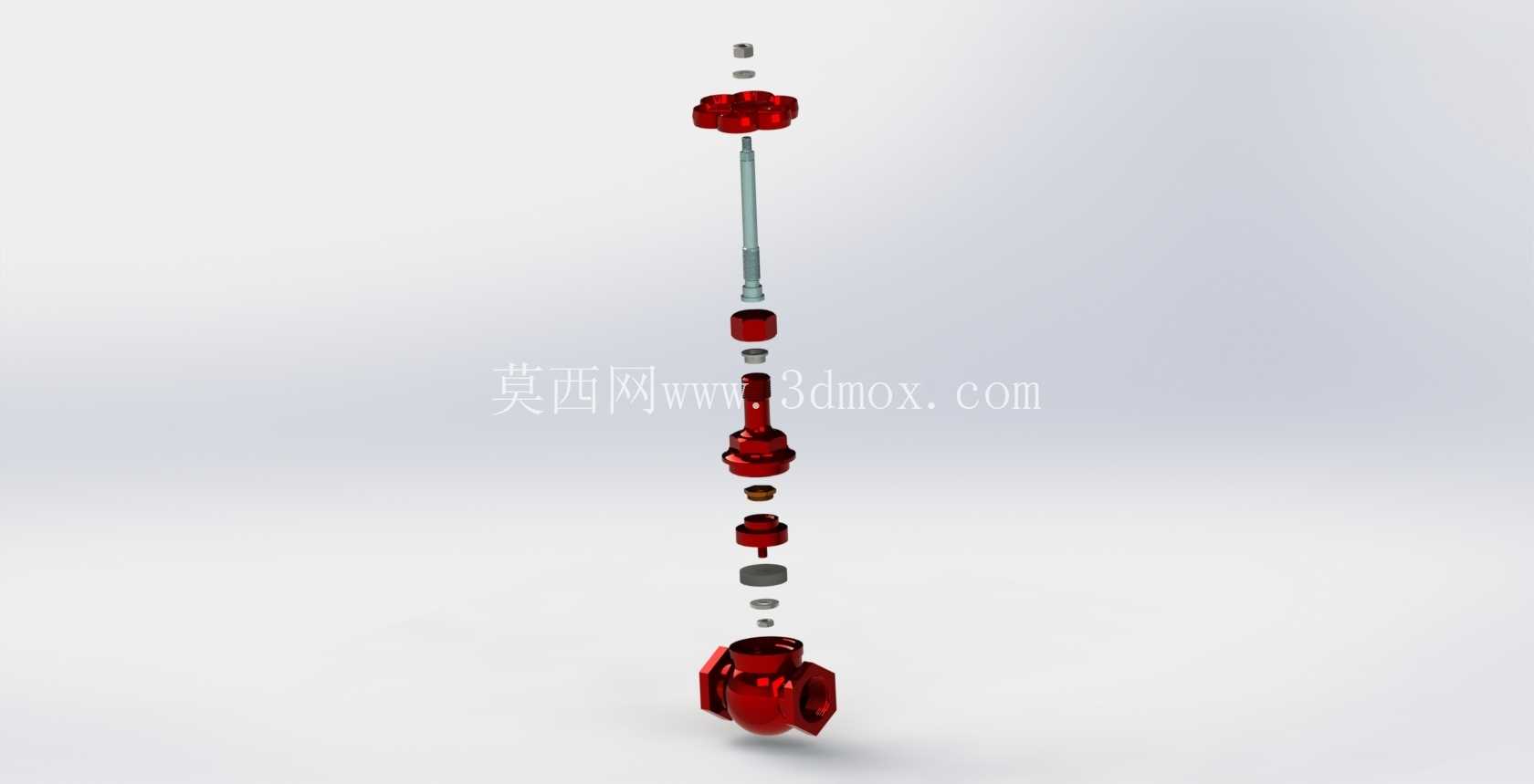

　　从结构设计逻辑来看，这款阀采用下进上出的经典流道布局，阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣沿阀座密封面做垂直升降运动，相比闸阀的闸板平移结构，密封面间无相对滑动摩擦，长期使用后的密封面磨损量更小，截断状态下的密封可靠性更稳定，即使管路内存在少量细小杂质，也能通过阀瓣的垂直压紧力实现可靠密封，不容易出现密封面划伤导致的内漏问题。操作端采用梅花式手轮结构，手轮外缘做圆弧过渡处理，手动操作时手掌贴合度更好，不需要额外配置加力杆即可实现额定密封压力下的启闭操作，手轮与阀杆之间通过四方结构传递扭矩，避免长期操作后出现打滑空转的问题；阀杆外露段设置有填料压盖结构，可通过调整压盖螺栓的压紧力补偿填料磨损量，不需要拆解阀门整体即可完成填料更换，大幅降低现场维护的工作量。

　　从安装边界来看，这款阀的整体结构紧凑，手轮最大外径、阀体总高度、两端螺纹接口的中心距均匹配中小通径管路的安装空间要求，安装时不需要为手轮操作预留过大的侧向空间，手轮处于阀体正上方，垂直方向预留出略大于手轮半径的操作空间即可完成启闭动作；阀体两端的内螺纹轴线保持严格同轴，安装对接时不会出现螺纹偏斜导致的密封失效问题，阀体流道采用平滑过渡设计，流体通过时的局部阻力损失控制在合理区间，不会造成过大的管路压降。

　　在实际选型应用中，这类截止阀通常用于管路末端的支路截断、设备进出口的检修隔离，比如小型换热设备的进水支路、车间压缩空气的支路分配、民用建筑的给水支管等场景，其工作压力等级适配常规低压流体输送工况，密封副结构可适配水、压缩空气、无腐蚀性低压油品等常见介质，不适合用于含固体颗粒的流体管路，避免颗粒卡滞在密封面处造成内漏。建模过程中需要重点关注几个核心配合尺寸的公差控制：阀杆与填料函的配合间隙需要控制在合理范围，间隙过大会导致介质沿阀杆外漏，间隙过小则会增大阀杆启闭的摩擦阻力，操作手感发涩；阀瓣密封面与阀座密封面的同轴度、平面度需要严格控制，否则会出现关闭状态下的局部密封不严；阀杆梯形螺纹的配合精度需要兼顾传动效率与耐磨性，避免长期操作后出现螺纹磨损导致的阀瓣升降卡滞。阀体的外形采用流线型设计，在保证结构强度的前提下尽可能减小壁厚，降低整体重量，阀体的六角结构位置刚好对应两端螺纹的拧紧受力点，安装时管钳夹持位置不会打滑，也不会夹伤阀体非加工面。
