在蒸汽动力系统、承压流体输送管网以及各类工业压力容器的配套安全防护体系中,这类杠杆式弹簧安全阀是不可或缺的超压泄放核心部件,其核心作用是在系统内部压力超过预设安全阈值时,自动开启泄放通道排出多余介质,待压力回落至安全区间后自动复位密封,从根源上避免承压设备因超压发生爆裂、介质泄漏等恶性生产事故,广泛适配于固定式蒸汽锅炉、工业压缩空气储罐、低压工艺流体管线等场景的压力安全防护需求。

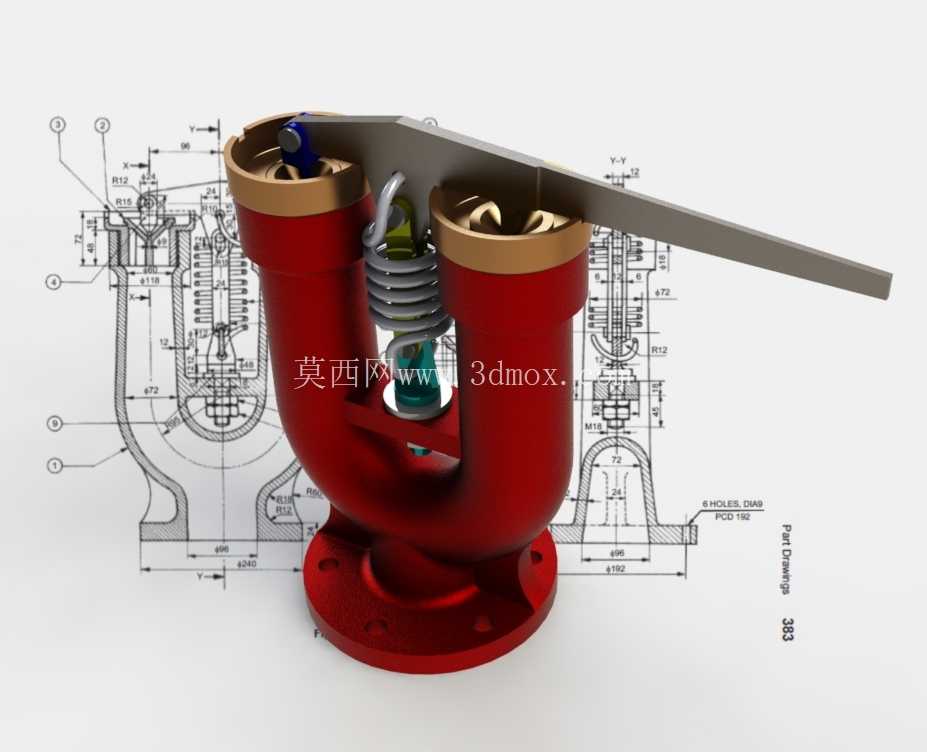

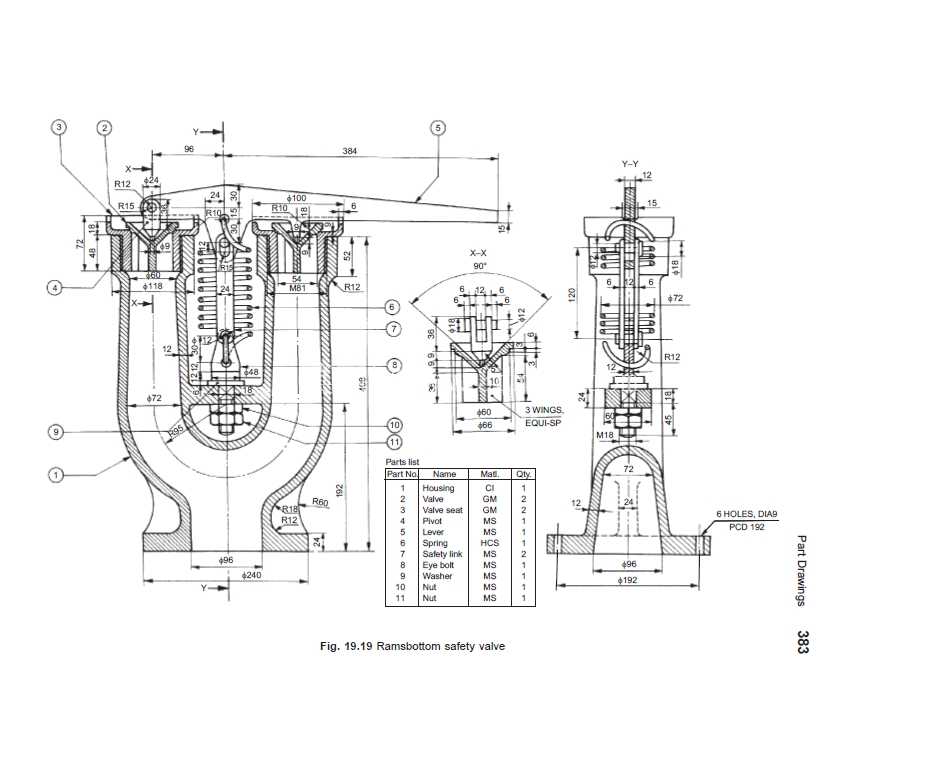

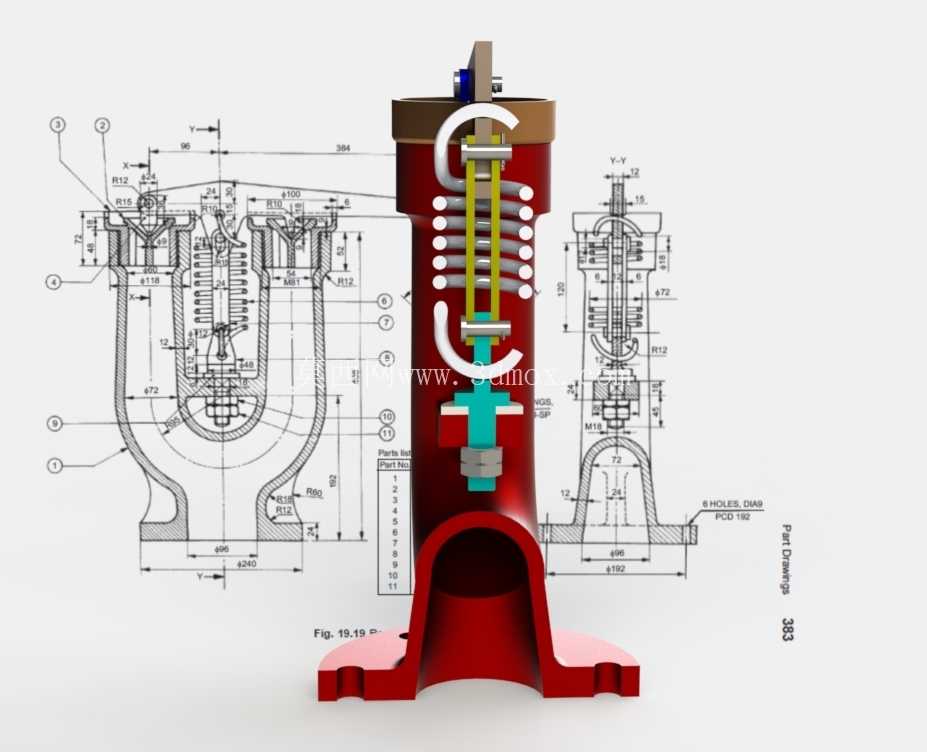

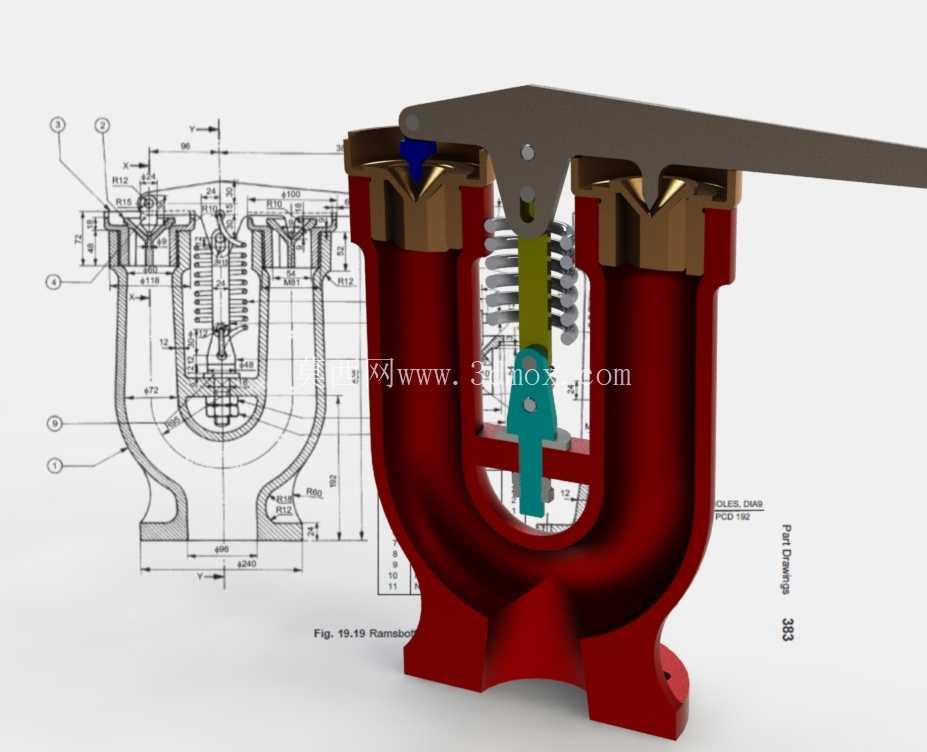

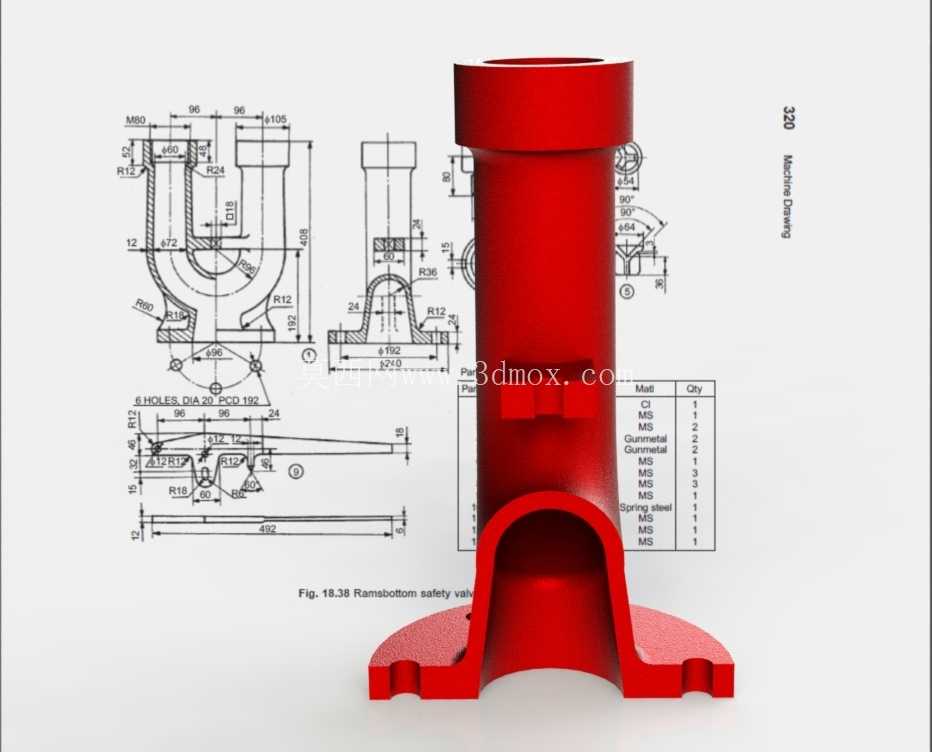

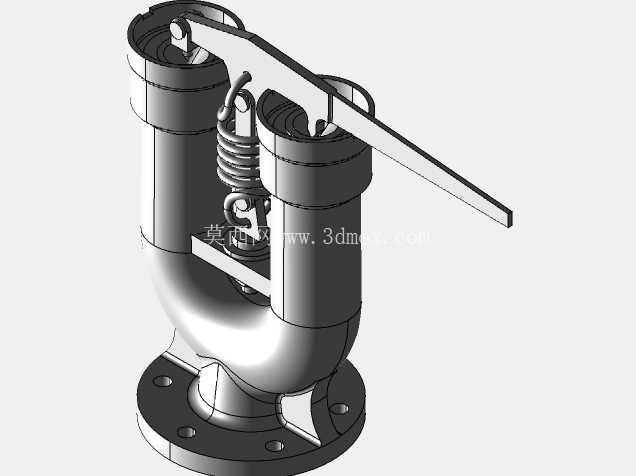

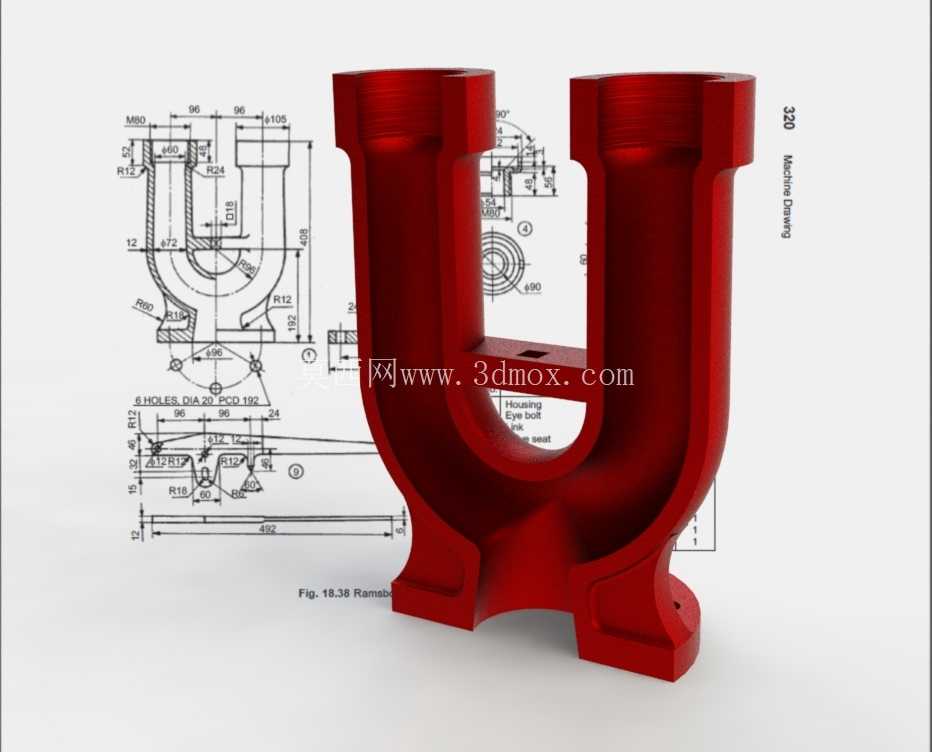

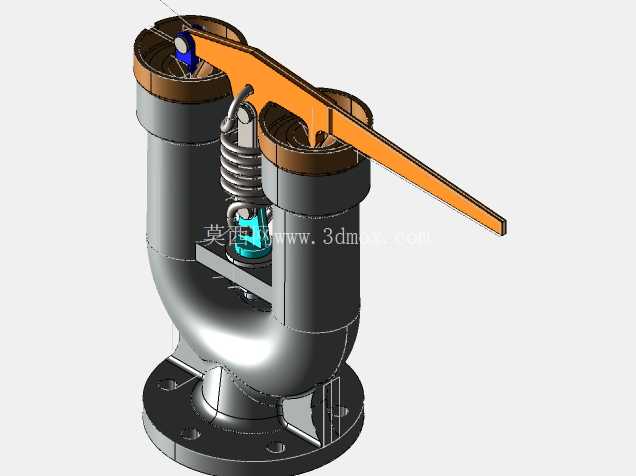

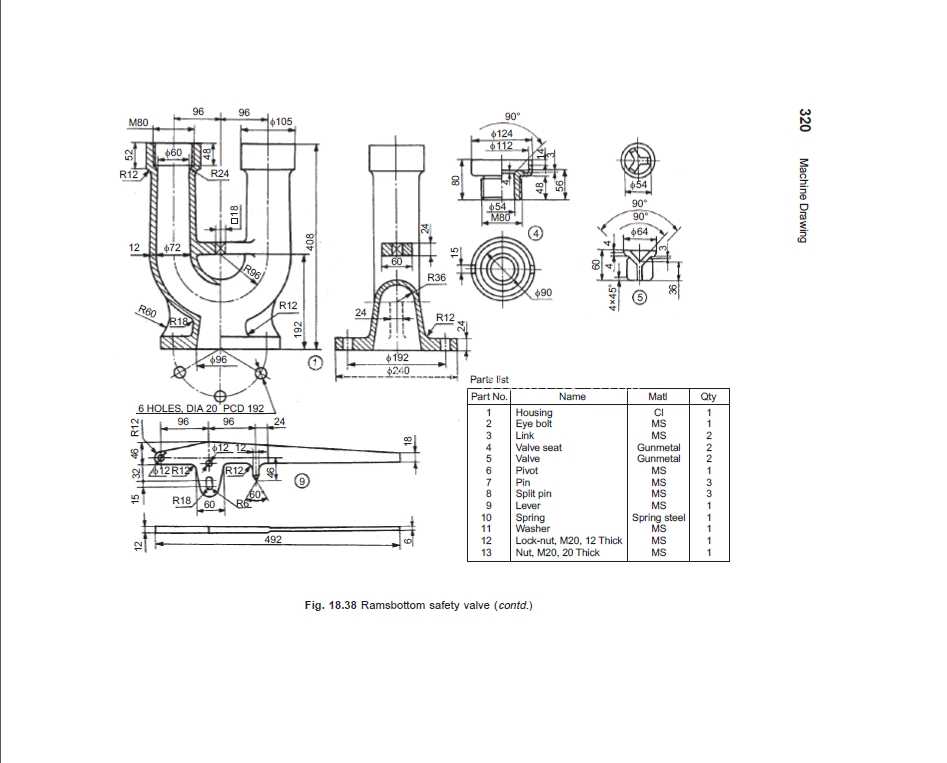

从结构设计逻辑来看,这款安全阀采用双进口流道搭配单杠杆加载的结构形式,阀体为一体式铸造的Y型流道结构,底部设置带螺栓孔的法兰安装面,可直接与承压设备的顶部泄放接口通过法兰紧固连接,安装时需保证阀杆轴线与设备接口垂直,避免偏载导致密封面贴合不严出现提前泄漏。阀体内部两个对称的阀座通道分别配置独立的密封阀瓣,阀瓣上方通过阀杆连接弹簧预紧组件,顶部的长杠杆横跨两个阀座的加载端,杠杆一端设置铰接支点,另一端通过配重或者锁止结构调整加载力矩,这种双阀座共用一套杠杆加载机构的设计,相比单阀座结构能够在相同阀体通径下获得更大的泄放面积,同时杠杆的力矩放大作用可以降低弹簧的预紧力需求,让压力整定的调整过程更直观易操作,现场运维人员无需拆解阀体,仅通过调整杠杆端的加载位置就能完成泄放压力的校准。

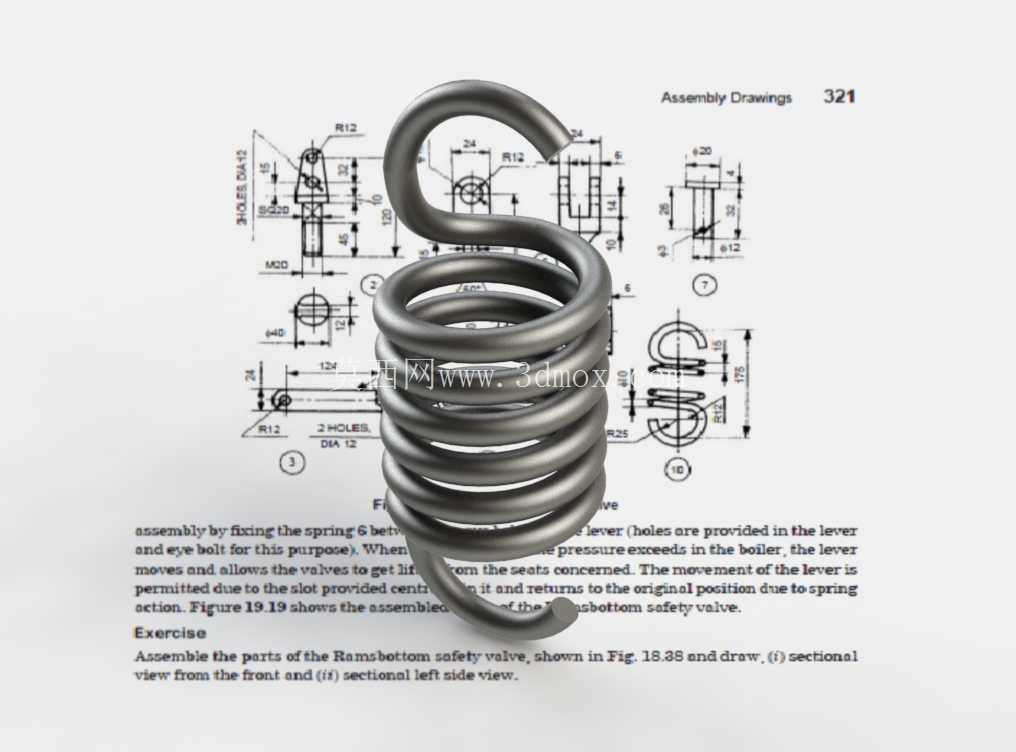

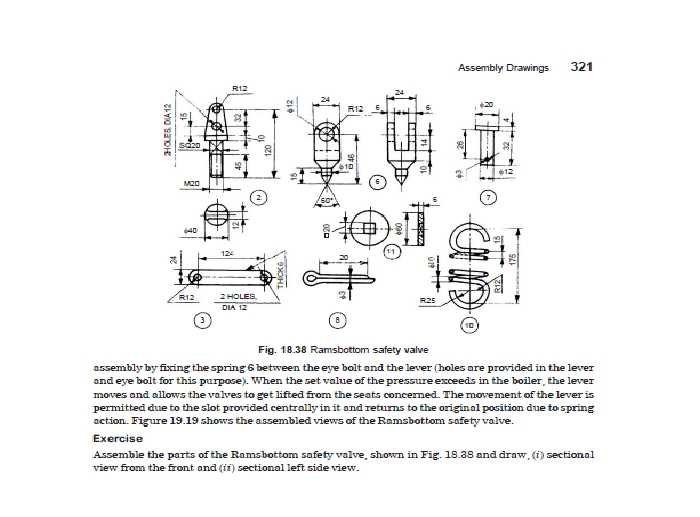

产品的功能特性围绕密封可靠性与动作灵敏度做了针对性设计,阀瓣与阀座的密封面采用铜合金堆焊工艺,相比钢制密封面具备更好的贴合延展性,能够在长期带压工况下减少介质冲蚀带来的密封面损伤,弹簧组件采用圆柱螺旋压缩弹簧,选材适配对应介质的腐蚀特性,外部设置防护结构避免介质中的杂质、水垢卡滞弹簧伸缩行程,杠杆与阀杆的接触位置采用球面铰接结构,可自动补偿加工与安装带来的微小角度偏差,保证阀瓣启闭过程中始终与阀座保持同轴贴合,避免偏磨导致的密封失效。
从安装边界与尺寸适配角度,这款安全阀的底部法兰连接尺寸符合常规低压承压设备的接口标准,法兰盘上的螺栓孔均匀分布,安装时需匹配对应压力等级的密封垫片,紧固螺栓时需采用对角分次拧紧的方式,避免法兰面受力不均导致阀体变形。阀体的整体高度控制在常规手动操作可达的范围内,顶部伸出的杠杆长度满足现场手动扳动泄放试验的操作空间需求,日常巡检时可通过手动抬起杠杆验证阀瓣动作灵活性,避免长期静置导致阀瓣与阀座粘连锈死。流道设计上采用平滑过渡的内腔结构,减少介质泄放时的流阻,当超压工况出现时,介质压力推动阀瓣克服弹簧力与杠杆加载力向上开启,介质从两个阀座通道同时进入阀体中腔,从侧面的出口法兰快速排出,整个启闭过程的行程经过设计校核,既保证足够的泄放流量,又避免阀瓣开启行程过大导致弹簧出现并圈失效,复位时弹簧力与杠杆力矩共同作用,带动阀瓣快速回座密封,减少介质的过量泄放损耗。
在实际工程应用中,这类安全阀的选型需要匹配承压设备的额定泄放量、工作压力等级以及介质特性,建模过程中需要重点关注阀瓣密封面的锥度配合尺寸、弹簧的刚度参数匹配、杠杆铰接点的位置公差,这些参数直接决定安全阀的整定压力偏差、启闭压差以及密封性能,若杠杆支点位置设计偏差过大,会导致实际开启压力与设计值出现明显偏移,若弹簧刚度选型不当,会出现回座压力过低或者阀门频跳颤振的问题,建模时需对各运动部件的干涉情况做全行程校核,保证阀瓣从全闭到全开的整个行程中,杠杆、弹簧、阀杆之间无卡滞干涉,同时要考虑阀体壁厚的强度校核,保证在最高泄放压力下阀体不会出现结构变形。
