三爪式轴承拆卸拉拔工具结构设计

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是高频且考验工装适配性的作业环节，这款三爪结构的拉拔工具，正是针对轴端轴承拆卸需求开发的专用工装。日常作业中，过盈装配在转轴上的轴承无法通过敲击、撬动完成无损拆卸，敲击产生的冲击力容易造成轴承滚道损伤、转轴端部变形，甚至导致相邻配合的密封件、轴肩结构报废，而这款拉拔工具通过力的传导转换，能将轴向拉力均匀作用在轴承内圈端面，避免拆卸过程中的偏载损伤。

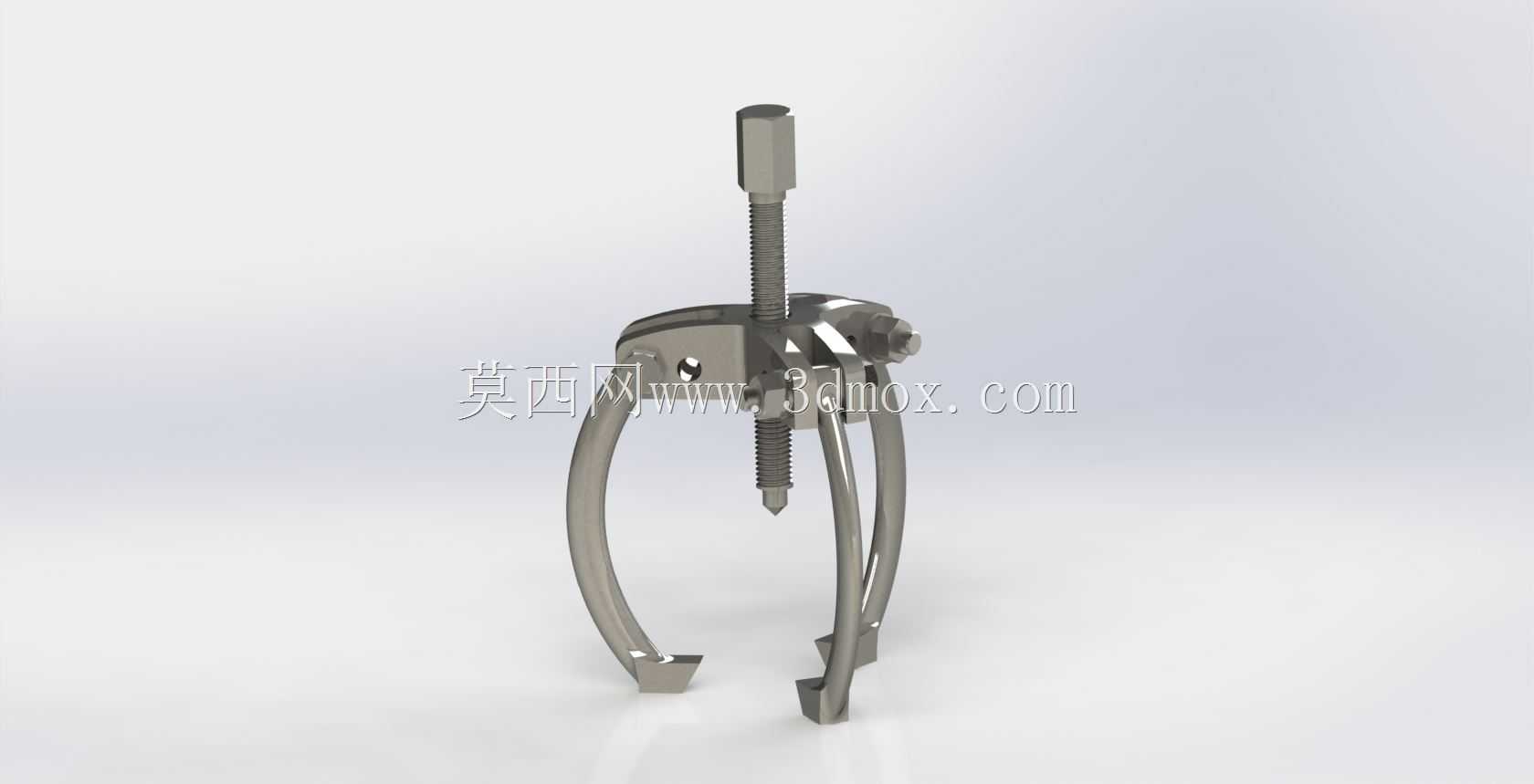

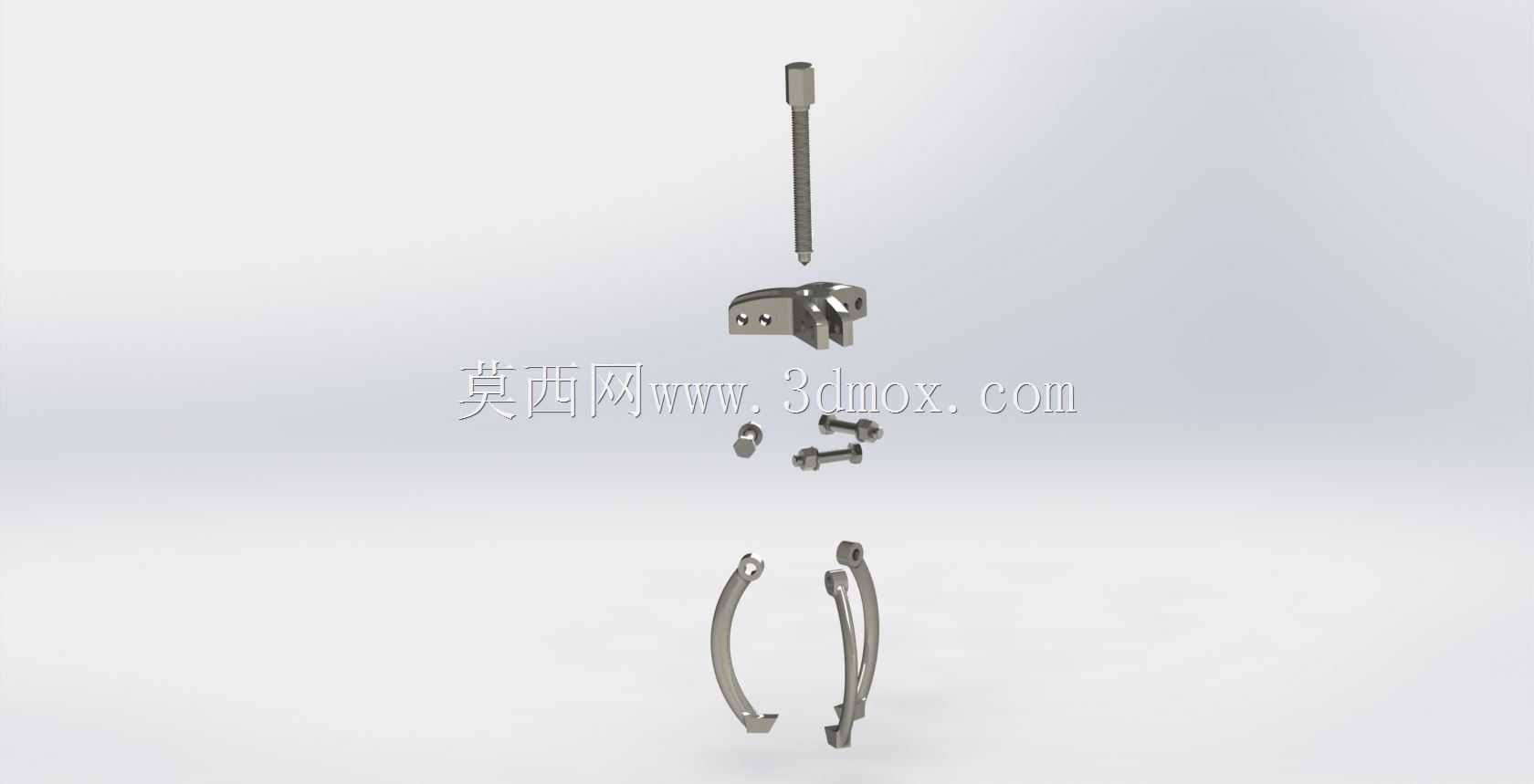

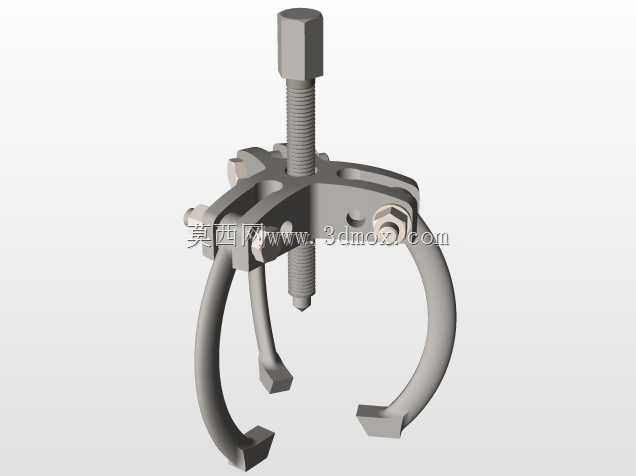

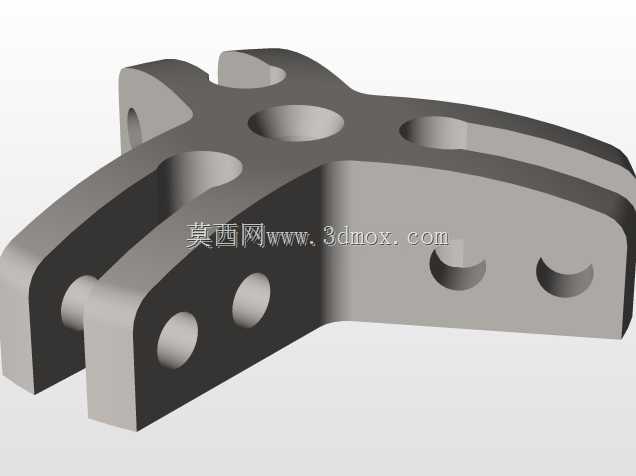

　　从功能特性来看，该工具采用三爪均布的夹持结构，三个卡爪沿中心螺杆周向120°均匀排布，作业时卡爪勾住轴承内圈的下端面，中心螺杆的顶尖顶住转轴的中心定位孔，旋转螺杆顶端的受力端时，螺杆会沿轴向产生稳定的直线进给，将旋转扭矩转化为轴向的静拉力，平稳将轴承从轴颈上拉出。卡爪与中心架体采用铰接连接，可沿铰接点小幅摆动，能够适配一定直径范围内的轴承拆卸需求，无需针对单一型号轴承更换卡爪，适配性覆盖常规中小型深沟球轴承、圆锥滚子轴承的拆卸作业。中心架体上设置了卡爪限位结构，可根据轴承外径调整卡爪的张开幅度，调整到位后通过锁紧结构固定卡爪位置，避免拉拔过程中卡爪滑脱，保障作业安全。

　　设计思路上，这款工具优先考虑了受力的均匀性与操作的便捷性，中心螺杆采用梯形传动螺纹，相比普通三角螺纹具备更好的承重能力与自锁性能，拉拔过程中不会因为受力回退，操作时仅需使用普通扳手旋转螺杆端部的方头即可施力，无需配套专用液压源或动力设备，适合无动力供给的野外维修、车间零散运维场景。卡爪的勾头部位做了加厚处理，勾持端面设计为与轴承内圈端面贴合的平面，避免应力集中刮伤轴承端面，同时卡爪的弧形臂做了等强度优化，在保证结构刚度、避免拉拔变形的前提下，尽可能降低工具自身重量，方便单人手持操作。

　　从安装边界与尺寸适配来看，该工具的中心螺杆行程覆盖常规中小型轴承的装配过盈长度，可满足轴端露出长度较短场景下的拆卸需求，无需额外垫高管件延伸行程。三个卡爪的最小收拢直径可适配小型号微型轴承的拆卸，最大张开直径可覆盖常规中小型电机、减速机、泵类设备配套的轴承尺寸，作业时仅需保证轴承内圈下端面有可供卡爪勾持的台阶，且转轴端部有可供顶尖定位的中心孔即可完成装夹，不需要额外加工定位结构。顶尖部位采用淬火处理，硬度较高，长期顶住转轴中心孔不会出现变形、凹陷，保证施力时的中心定位精度，避免拉拔过程中螺杆偏斜导致的卡爪受力不均。

　　在实际使用场景中，这类工具除了拆卸轴承，还可适配皮带轮、联轴器等过盈配合轴装零件的拆卸作业，只需调整卡爪的勾持位置，保证三个卡爪的勾持点处于同一垂直平面，即可实现平稳拉拔。相比两爪结构的拉拔工具，三爪结构的对中性更好，施力时三个方向的拉力更均衡，不容易出现零件偏斜卡滞的问题，尤其适合对拆卸同轴度要求较高的精密轴系部件维护，能有效降低拆卸过程中对轴颈配合面的划伤风险，减少后续装配的精度损失。工具整体采用金属结构制作，所有受力部件都经过调质处理，长期承受拉拔载荷不会出现塑性变形，日常维护仅需定期在传动螺纹部位涂抹润滑脂，保证螺杆旋转顺畅即可，结构简单可靠，故障率极低，是机械维修工位必备的通用拆装工装。
