多接口集成传感检测单元装配结构

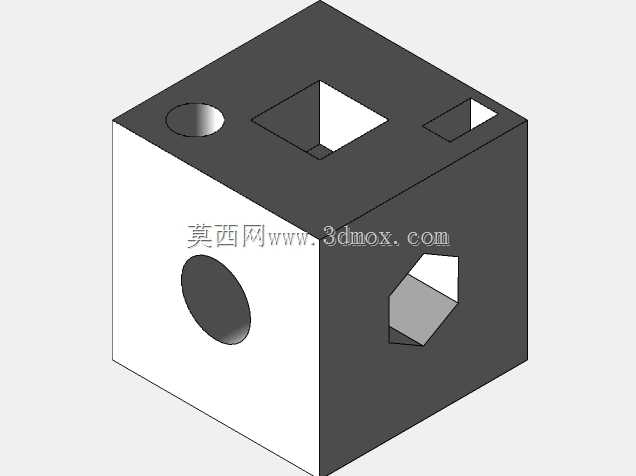

　　在工业自动化检测工位的布局设计中，这类集成式传感装配结构常被用作分布式检测节点的核心载体，区别于单一功能的独立传感器，该结构将不同检测原理的功能模块整合在同一基座上，可同时完成工位内多维度的参数采集，比如在流水线工件到位检测场景中，既可以通过侧向伸出的柱形检测端完成工件端面的位置确认，也能通过顶部不同形态的模块完成工件材质、表面平整度甚至颜色特征的识别，避免了传统工位上多个独立传感器零散安装带来的布线混乱、校准基准不统一的问题。从实际安装的边界条件来看，该结构采用立方体基座作为承载主体，所有外接功能模块均从基座的不同表面向外延伸，安装时仅需固定基座底部的安装面即可完成整体定位，基座的六个平面均做了铣平处理，平面度公差控制在0.

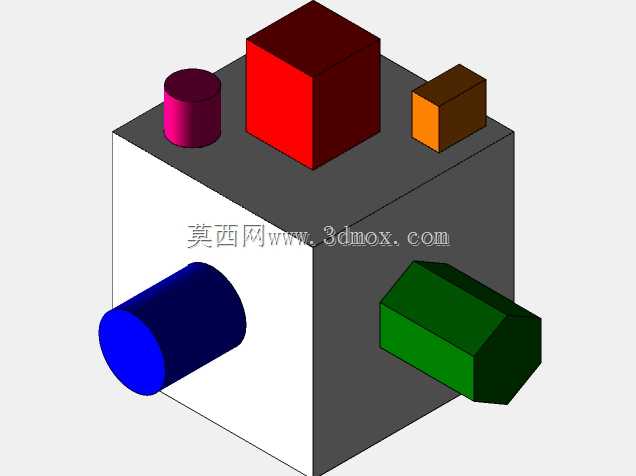

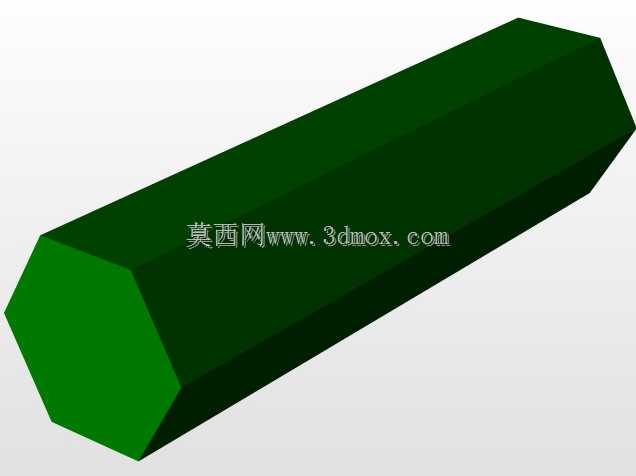

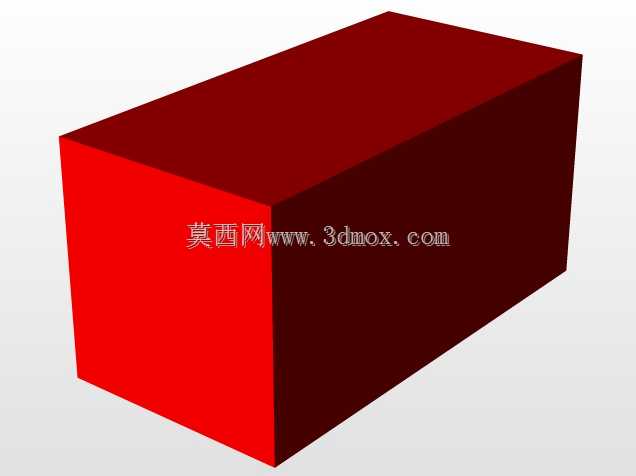

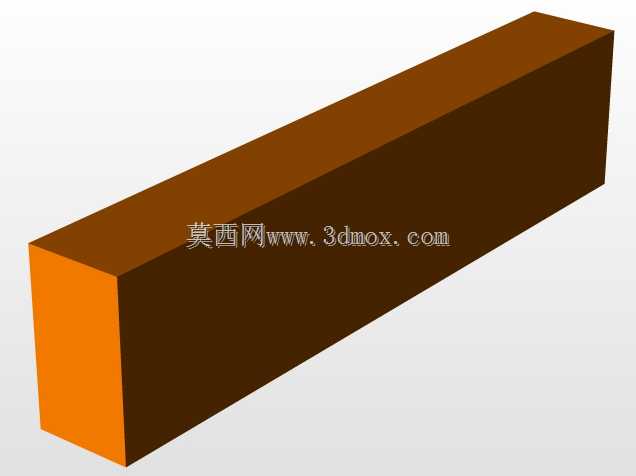

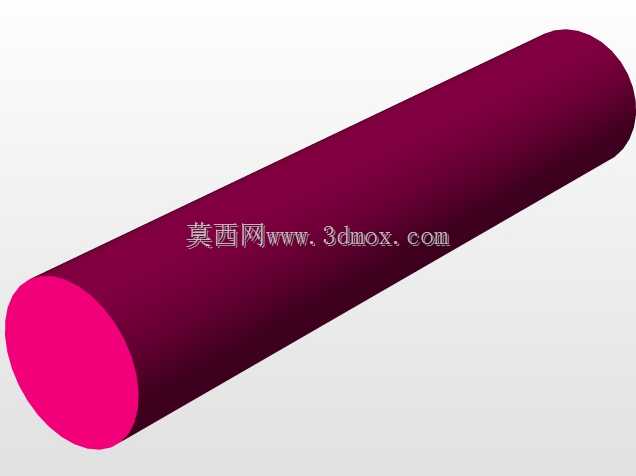

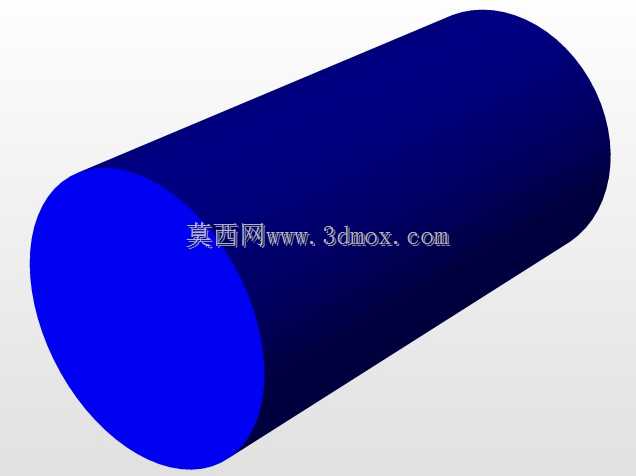

　　02mm以内，既可以保证各功能模块安装时的定位基准统一，也能在需要拓展额外检测模块时，直接在空余平面上通过螺栓固定拓展组件，不需要重新加工安装基座。设计过程中，优先考虑了不同功能模块的干涉规避：顶部的三个模块分别采用圆柱、正方体、长方体的差异化外形，对应不同的检测方向，柱形模块负责垂直方向的距离检测，正方体模块负责大范围内的光电信号收发，小长方体模块负责窄区域的精准定位，三个模块的安装高度做了梯度差设计，最高的正方体模块处于基座顶面中心位置，两侧的圆柱和小长方体模块高度依次降低，避免检测信号出现互相遮挡的问题；侧向伸出的两个模块分别布置在相邻的两个侧面，蓝色柱形模块从正面伸出，负责沿工件输送方向的触发检测，绿色棱柱模块从右侧面伸出，

　　负责垂直于输送方向的侧边定位检测，两个侧向模块的伸出长度根据常见输送线的工装板宽度做了适配，伸出端的端面距离基座侧面的距离控制在合理范围，既不会因为伸出过长导致工件经过时发生碰撞，也不会因为伸出过短导致检测距离不足出现信号漏检。装配逻辑上，所有功能模块均采用插拔式加螺栓紧固的组合固定方式，每个模块与基座连接的位置都设计了定位销孔，装配时先通过定位销完成模块的初定位，再用内六角螺栓从基座内部向外锁紧，既可以保证模块安装的位置精度，也能在某个模块出现故障时，单独拆卸更换对应的模块，不需要拆解整个装配体，大幅降低了现场维护的时间成本。基座内部预留了统一的走线腔，所有模块的信号线缆都通过腔体内部汇总到基座后侧的出线口，

　　直接连接到工位的控制单元，外部没有明线布置，既避免了车间内的油污、铁屑对线芯的腐蚀，也让整体外观更加整洁，不会在设备运行过程中出现线缆被运动部件剐蹭的风险。在实际工况适配中，该结构的所有外露部件表面都做了硬质阳极氧化处理，基座主体采用铸铁材质保证整体刚性，各个功能模块的外壳采用工程塑料材质减轻整体重量，整体重量控制在适合人工单手安装的范围，不需要借助吊装设备即可完成工位上的安装与调整，适配中小规模自动化生产线的快速改造需求，在3C电子零部件检测、小型五金件尺寸分选、包装线物料到位检测等场景中，都可以直接通过调整不同模块的参数完成适配，不需要重新设计整体安装结构。
