双立柱可调式心轴导向支撑工装结构

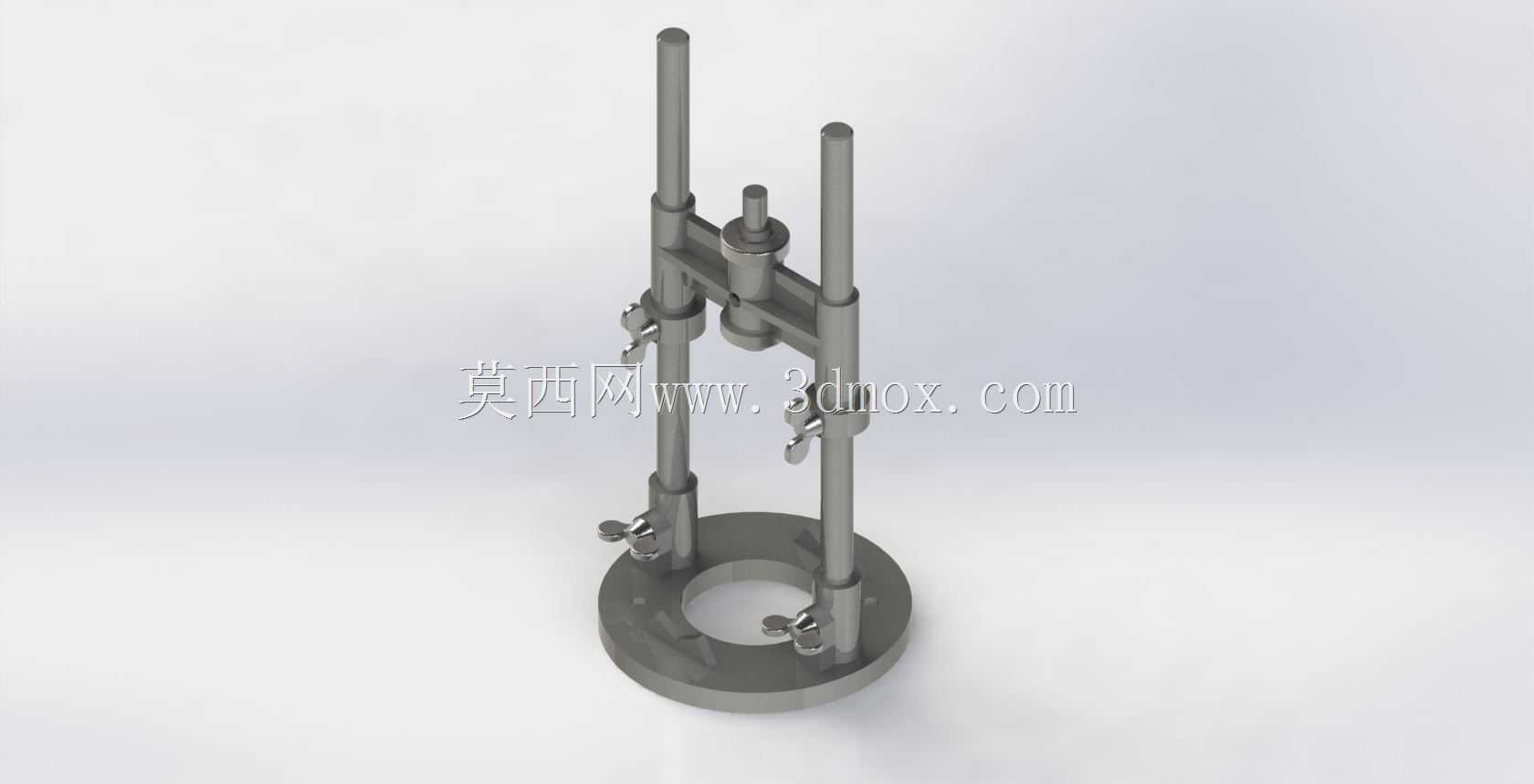

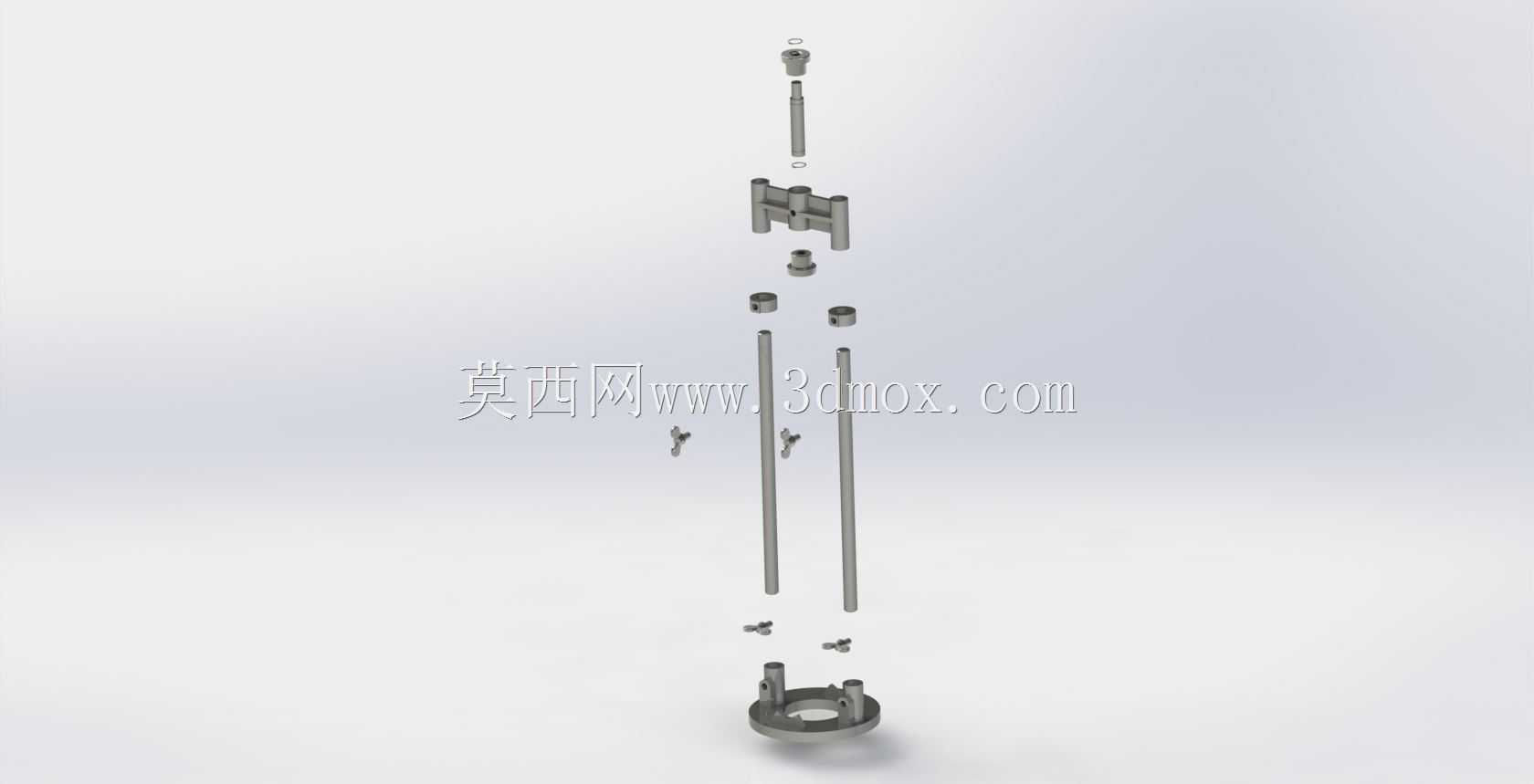

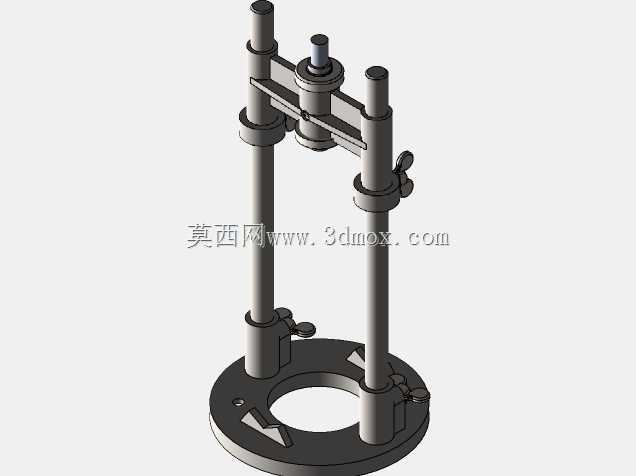

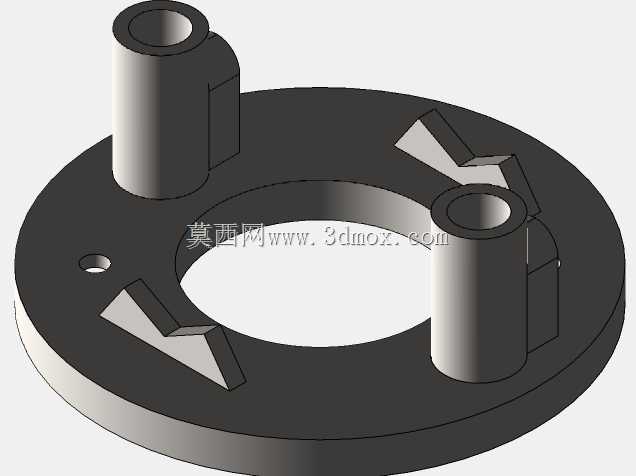

　　这套双立柱心轴导向支撑结构，常被用在精密零部件形位公差检测、小型轴类零件压装装配、传感器标定工位的辅助定位场景中，核心作用是为沿竖直方向做往复运动的检测触头、压装头或者标定基准杆提供高精度的直线导向约束，避免运动部件出现径向窜动，保证作业过程中作用力方向与基准轴线完全重合。从结构设计逻辑来看，底部采用带中心通孔的圆形法兰底座，底座上均布的安装孔可以直接通过内六角螺栓固定在检测平台或者设备工作台面上，中心通孔的尺寸匹配待检测或者待装配零件的外径，方便零件从下方穿入定位，也能让检测杆或者压头穿过底座接触下方工件，不会出现结构干涉。两根平行布置的圆柱形导柱垂直压装在底座对应的安装孔内，导柱与底座孔采用H7/p6的过盈配合，

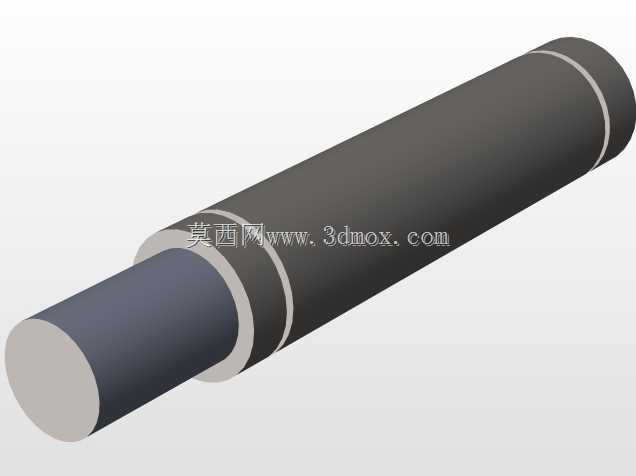

　　装配后不需要额外的锁紧结构就能保证导柱的垂直度，导柱的表面粗糙度控制在Ra0.8以内，表面做硬铬镀层处理，既提升耐磨性能，也能降低滑动配合面的摩擦阻力，长期使用不会出现拉毛、卡滞的问题。中间的滑动导向架通过两个直线滑套与两根导柱配合，滑套采用铜基含油轴承材质，不需要额外添加润滑油就能实现顺畅的上下滑动，导向架中心位置设置有标准的心轴安装孔，孔内加工有紧定螺钉槽，可以根据不同的作业需求换装不同直径的检测心轴、压装头或者标定杆，适配不同规格的工件作业需求。每根导柱上都配套有两个可调式锁紧抱箍，抱箍采用开口式结构，侧面的锁紧手柄可以快速拧紧或者松开，上方的抱箍用于限制滑动架的上极限行程，避免滑动架脱出导柱，

　　下方的抱箍可以根据作业需要设定滑动架的下限位，控制心轴的下行行程，在批量重复作业时不需要每次手动对位，直接将滑动架下压到下限位抱箍位置就能到达预设作业位置，大幅提升重复作业的效率。滑动架侧面还设置有两个微调顶丝，在安装心轴的时候可以通过顶丝调整心轴的同轴度，抵消加工和装配带来的微小误差，保证心轴轴线与底座中心孔的同轴度控制在0.02mm以内，满足精密检测和装配的精度要求。从安装边界尺寸来看，圆形底座的外径适配大多数小型检测台的安装孔位，导柱的有效滑动行程可以覆盖常规小型零部件的检测、压装行程需求，整体结构的重心落在底座中心位置，即使在承受一定轴向压装力的时候也不会出现倾覆，不需要额外增加配重或者辅助支撑。在实际车间应用场景中，

　　这套结构可以直接替换传统的单导柱导向机构，双导柱的结构形式抗偏载能力更强，当心轴受到微小径向力的时候不会出现导柱弯曲或者滑动卡滞的问题，尤其适合在传感器灵敏度标定、小尺寸轴承压装、轴类零件径向跳动检测这类对导向精度要求较高的工位使用，结构中所有的紧固件都采用标准件，后期维护更换配件不需要单独定制，滑动套磨损后只需要更换同规格的含油轴承就能恢复原有精度，维护成本极低。设计过程中特意将所有的调节手柄都设置在结构的外侧，操作人员站在工位前不需要探身就能完成锁紧、调节的操作，符合人机工程学要求，不会出现操作死角，底座的底面做了精磨处理，与工作台面贴合后不会出现晃动，保证整个结构的基准精度。
