BT40锥度直驱数控加工中心主轴结构

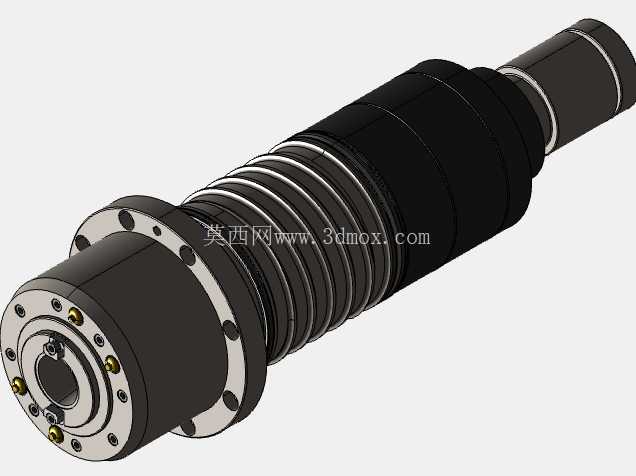

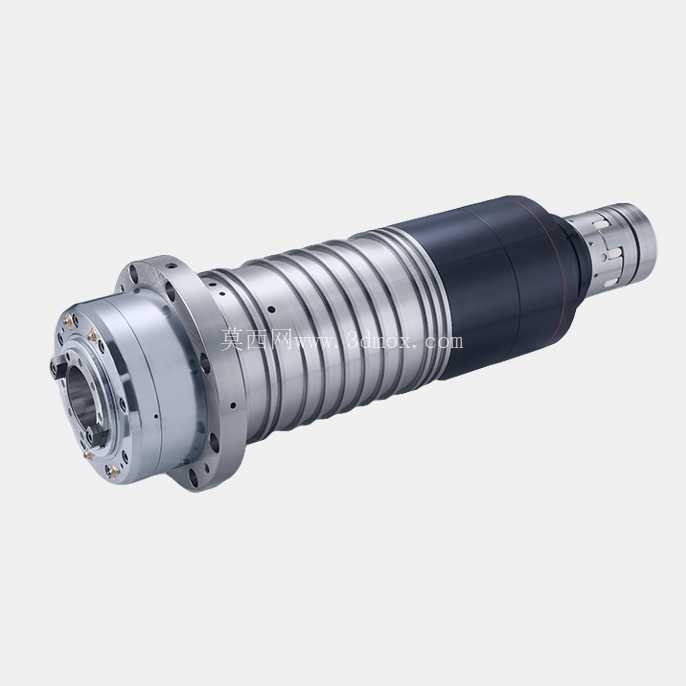

　　在精密数控加工场景里，主轴作为加工中心的核心执行部件，直接决定了零件加工的精度上限、切削稳定性以及设备可适配的加工工艺范围，这款直驱式主轴的三维结构，完整还原了量产机型的装配关系与尺寸边界，能为结构设计人员做主轴选型、主轴箱结构匹配、传动系统布局提供精准的三维参照。从实际应用场景来看，这款主轴适配立式、卧式数控加工中心，可覆盖黑色金属、有色金属的铣削、钻孔、铰孔、攻丝等常规加工工序，直驱结构取消了传统皮带传动、齿轮传动的中间传动环节，从根源上减少了传动间隙、传动振动带来的加工误差，在高速轻切削、精密模具精加工场景下的表现尤为突出。

　　从功能特性上看，这款主轴采用油脂润滑方式，相较于油气润滑、油雾润滑结构，润滑系统的外围配套更简单，日常维护频次更低，适合中小型加工车间的设备配套需求，不需要额外配置复杂的润滑站管路，能降低设备整机的配套成本。主轴锥度采用行业通用的BT40规格，可兼容市面上绝大多数标准BT40刀柄，用户在刀具选型、工装配套上不需要做特殊定制，能直接适配现有成熟的刀具供应链，减少设备投用后的配套成本。主轴最大外径控制在150mm，这个尺寸边界是设计阶段反复权衡的结果：既要保证主轴内部轴承组的安装空间，满足10000rpm最高转速下的刚性支撑要求，又要控制主轴外径尺寸，避免主轴箱整体结构过于臃肿，给Z轴导轨安装、刀库换刀空间预留足够的布局余量。

　　从设计思路上拆解这款主轴的结构，前端采用多重迷宫密封结构，能有效阻挡加工过程中的切削液、金属碎屑进入主轴轴承腔，避免轴承过早磨损，延长主轴的连续无故障运行时间；主轴中段的阶梯轴结构，是为了匹配前后轴承组的安装定位，不同轴径的过渡位置都做了圆角卸荷处理，减少高速旋转下的应力集中，避免长期交变载荷下出现轴体疲劳断裂的问题；后端的直驱电机连接位采用高精度圆柱配合加端面键的结构，既能保证电机转子与主轴的同轴度要求，又能可靠传递切削扭矩，避免高速旋转下出现连接松动。

　　在安装边界上，前端的法兰安装面是整个主轴的装配基准，法兰上的连接孔位置、止口尺寸都严格遵循通用BT40直驱主轴的安装规范，设计人员在做主轴箱结构设计时，可直接参照这个三维模型的安装尺寸做配合孔、锁紧螺钉的布局，不需要反复核对二维图纸的尺寸公差，能大幅缩短结构设计的周期，减少装配阶段出现尺寸干涉的概率。主轴整体的动平衡结构设计也在模型里有完整体现，轴体上的多个平衡环结构，是为了在主轴装配完成后做动平衡校正时，可通过在平衡环上去重或者配重，将主轴高速旋转下的振动值控制在合格范围内，保证加工表面的光洁度，同时延长轴承的使用寿命。对于三维建模从业者来说，这个模型的结构细节能帮助理解直驱主轴的装配逻辑，比如轴承的配对安装方式、隔套的尺寸匹配、拉刀机构的布局空间，这些细节都是在二维图纸上很难直观感受到的；对于设备选型人员来说，可通过这个模型直观核对主轴与机床整体结构的干涉情况，提前预判安装过程中可能出现的空间冲突，避免选型失误带来的返工成本。
