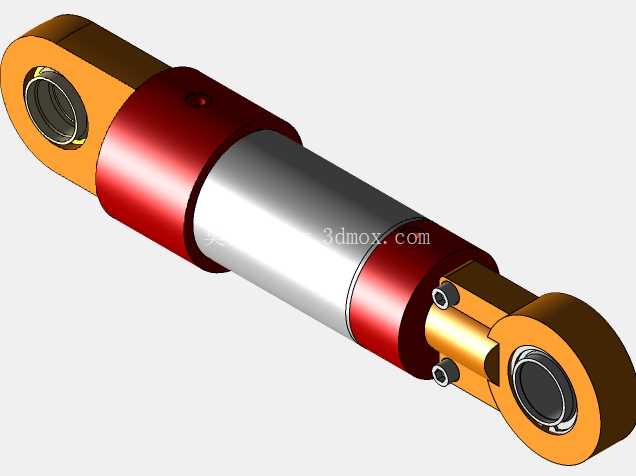

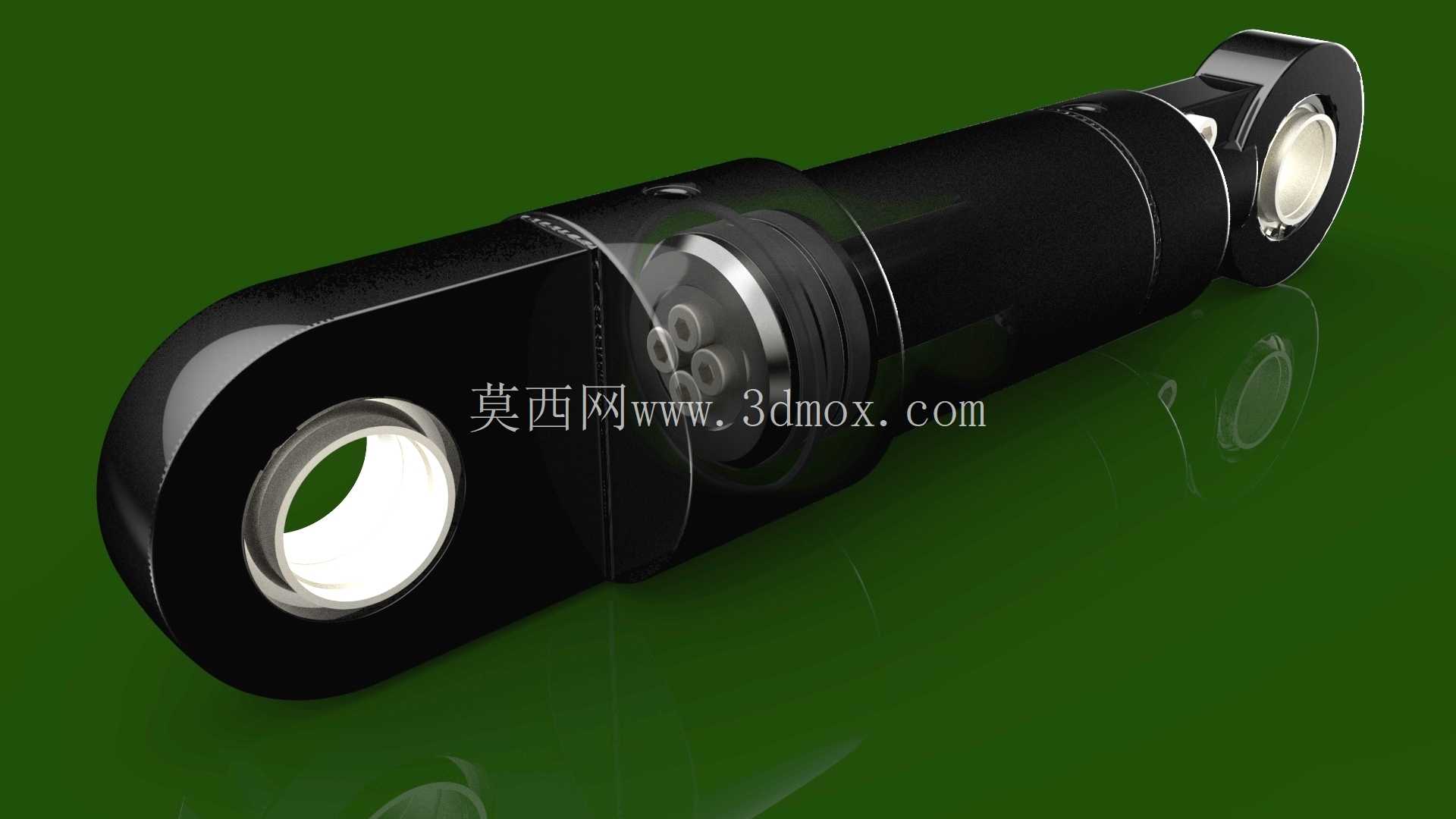

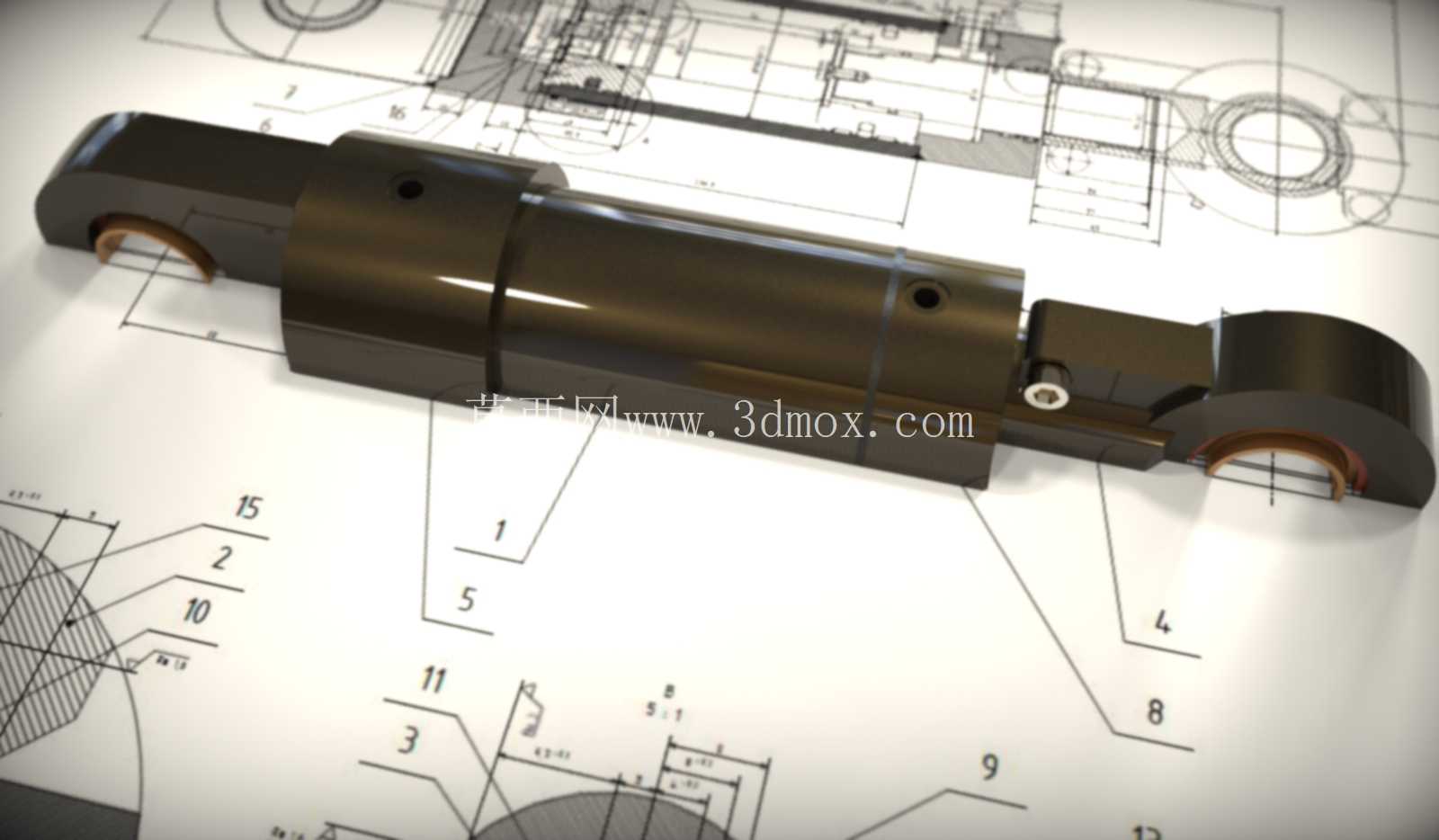

双耳环铰接式液压油缸三维结构

　　在工程机械、重型装备、冶金产线、港口装卸设备的液压传动回路里，这类双耳环铰接结构的油缸是承担直线往复动力输出的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，铰接式安装的结构允许缸体在工作过程中随负载的摆动产生小角度偏转，能有效抵消安装面加工误差、负载运行轨迹偏移带来的径向附加载荷，避免活塞杆长期受侧向力出现密封件偏磨、杆体拉伤的故障，在挖掘机斗杆驱动、装载机举升机构、垃圾压缩设备推压机构、船舶舱门启闭机构里都有大量同结构的应用。从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，活塞直径90mm、杆径50mm的参数匹配150mm的额定行程，无杆腔进油时能提供更大的推伸力，有杆腔进油时回缩速度更快，刚好匹配多数重载举升、推压工况的力与速度需求，两端的铰接耳环内预留了轴套安装位，实际装配时会压入自润滑铜套或者向心关节轴承，既可以降低铰接位置的转动摩擦阻力，也能补偿一定范围内的安装同轴度误差，避免铰接销轴出现别劲卡滞。

　　缸体部分采用整体式缸筒加工，缸筒内壁做珩磨处理保证表面粗糙度与尺寸精度，活塞位置设置了格莱圈加导向环的组合密封结构，既能耐受高压下的油液内泄，也能为活塞提供足够的径向支撑，避免活塞在往复运动中与缸筒内壁直接接触产生拉缸故障；活塞杆表面做淬火后镀硬铬处理，硬度与耐磨性能满足户外多尘、存在少量飞溅杂质的工况使用要求，杆端的密封采用防尘圈加斯特封的组合，能在活塞杆回缩时刮除表面附着的泥沙、金属碎屑，避免杂质带入缸筒内部污染液压油、损伤密封件。

　　从安装边界来看，这款油缸的两端铰接中心距在完全缩回状态下的尺寸，要匹配设备安装铰点的预留间距，150mm的行程要保证在完全伸出时不会出现活塞与缸盖的机械碰撞，完全缩回时也不会让活塞与缸底发生硬接触，设计时在行程两端都预留了足够的缓冲间隙，部分同结构油缸还会在缸盖、缸底位置设置缓冲套，在行程末端实现节流减速，降低活塞到位时的机械冲击。在做三维结构建模时，这类油缸的建模重点要还原各部件的装配关系，比如缸筒与缸盖的螺纹连接尺寸、活塞与活塞杆的锁紧结构、铰接耳环的销轴孔径与倒角尺寸，这些细节直接关系到后续做设备整体装配时的干涉检查，很多新手建模时容易忽略密封槽的尺寸、导向环的安装槽位置，导致后续出工程图时出现加工尺寸遗漏，或是装配时出现密封件无法装入的问题。

　　实际选型应用时，还要结合系统工作压力核算油缸的输出力是否满足负载需求，结合运行速度核算油口的通径是否匹配流量需求，铰接位置的轴承载荷要结合最大摆角、工作频率做寿命校核，避免长期重载摆动下出现铰接副的过早磨损。这类铰接油缸在液压系统里属于执行终端，它的结构可靠性直接决定整套设备的运行稳定性，很多现场故障都不是因为缸体本身的强度不足，而是安装时铰接位同轴度偏差过大、活塞杆侧向载荷过大、液压油清洁度不达标导致密封件过早失效，所以在结构设计阶段就要把这些现场可能出现的问题考虑进去，比如在活塞杆外露位置增加可伸缩的防尘护套，在铰接位置设计集中润滑通道，在油口位置设置防爆阀避免管路破裂时负载突然下坠引发安全事故。
